ZBZ2-10／1140(660)M矿用隔爆型照明信号综合保护装置技术要求

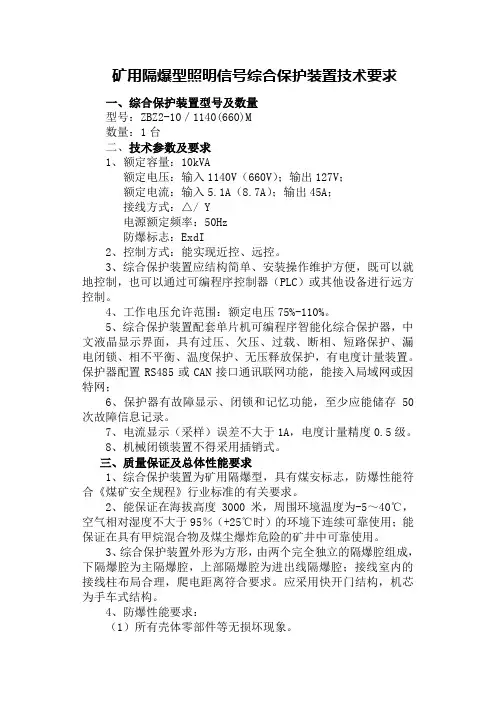

矿用隔爆型照明信号综合保护装置技术要求一、综合保护装置型号及数量型号：ZBZ2-10／1140(660)M数量：1台二、技术参数及要求1、额定容量：10kVA额定电压：输入1140V（660V）；输出127V；额定电流：输入5.1A（8.7A）；输出45A；接线方式：△/ Y电源额定频率：50Hz防爆标志：ExdI2、控制方式：能实现近控、远控。
3、综合保护装置应结构简单、安装操作维护方便，既可以就地控制，也可以通过可编程序控制器（PLC）或其他设备进行远方控制。
4、工作电压允许范围：额定电压75%-110%。
5、综合保护装置配套单片机可编程序智能化综合保护器，中文液晶显示界面，具有过压、欠压、过载、断相、短路保护、漏电闭锁、相不平衡、温度保护、无压释放保护，有电度计量装置。
保护器配置RS485或CAN接口通讯联网功能，能接入局域网或因特网；6、保护器有故障显示、闭锁和记忆功能，至少应能储存50次故障信息记录。
7、电流显示（采样）误差不大于1A，电度计量精度0.5级。
8、机械闭锁装置不得采用插销式。
三、质量保证及总体性能要求1、综合保护装置为矿用隔爆型，具有煤安标志，防爆性能符合《煤矿安全规程》行业标准的有关要求。
2、能保证在海拔高度3000米，周围环境温度为-5～40℃，空气相对湿度不大于95％（+25℃时）的环境下连续可靠使用；能保证在具有甲烷混合物及煤尘爆炸危险的矿井中可靠使用。
3、综合保护装置外形为方形，由两个完全独立的隔爆腔组成，下隔爆腔为主隔爆腔，上部隔爆腔为进出线隔爆腔；接线室内的接线柱布局合理，爬电距离符合要求。
应采用快开门结构，机芯为手车式结构。
4、防爆性能要求：（1）所有壳体零部件等无损坏现象。
（2）所有隔爆结合面应无损伤锈蚀现象，接合面的隔爆间隙应不大于0.2mm（按钮部分的隔爆间隙不大于0.3mm）。
（3）所有操作机构应灵活，按钮应无卡刮现象；所有紧固件应无松动现象；所有电气连接件接触良好，可靠；所有进出线电缆应可压紧和密封。
ZBZ-10.0 1140(660)Y
MINING FLAMEPROOF TRANSFORMER COMPRESSOR COMPREHENSIVE PROTECTION DEVICE
前
言
欢迎 使用Z BZ -10 .0/1 1 40(6 6 0)Y矿 用隔爆型 压缩机变压器综合保护装置。 本说 明书 介绍了该设 备的 特点，以 及应用范 围、 安装 接 线、 操 作维 护等内 容。 对本 设备 的操 作， 务 必是 在获 得了用户 主 管部门 的授 权和 仔 细阅 读 了本 说明 书 后方 可进 行。 对于W ZB K- 6 J型微 机保护装 置一些重 要操作， 如定值修 改、运行模式等，均 设有授权 密码 ，请 用 户注 意。 如不按本 说 明书的 要求 进行 操 作， 则 有可 能造成 不良 后果 。
任意两相
第三相
1.0
0.9
1.15
0
动作时间
＞1 h ( I e≤6 3 A ) ＞2 h ( I e＞6 3 A )
＜2 0 m in
起始状态 冷态 热态 热态 热态 热态 冷态
起始状态
冷态 热态
A-2
MINING FLAMEPROOF TRANSFORMER COMPRESSOR COMPREHENSIVE PROTECTION DEVICE
中国电光防爆 WZ BK -6J型 电度直读 N 0：* * H
5.4 定值说明和整定建议 参见表4.1， WZBK-6J型装置菜单总体结构。
5.4.1 延时 欠压延时、漏电检测延时的单位是秒，精度0.01秒。
5.4.2 欠压保护 开关具有欠压保护功能。欠压定值为负载侧输出电压Ue的倍数。
矿用照明综合保护说明书
小心！
标有这个图标的地方是要您注意危险状况。可能的后果是：轻度或中度重伤和设备损坏。
注意！
在操作手册中标有这个图标的地方是要您注意有害的状况。可能的后果是：损坏邻近设备。
重要！
在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。
3.2.1外观检查
检查照明综保的型号及电压是否与订货及实际使用一致（综保出厂电压为名牌上所标识的出厂电压）；
检查照明综保有无机械损伤；
检查电气元件在运输过程中有无受损或松动；
检查照明综保壳内有无异物。
3.2.2通电检查
接上电源，按下停止按钮，旋转隔离开关手柄到接通位置，显示屏亮，初始化完成后，按下起动按钮，检查动作是否正常可靠；
■用黑色方块列出各项。
标有手的图表的地方说明要进行某种操作，标志着这个图标的连接段落表示必须根据规定的步骤进行的一系列操作，按照有关说明书一步一步地、安全和有效地进行。
第二章
本章包括个人安全的重要资料。请特别注意这一章。安全指南和规则是为了保护您避免危险状况，帮助您尽可能安全地工作。
1．存在的风险
所制造的照明综保是目前较先进的、符合被认可的相关标准。尽管如此，当您操作照明综保时，仍可能存在着一些危险，诸如由于不可避免的外部影响，设备损坏或操作错误。
根据安全用电规定照明综保必须可靠接地才能使用，以保证人身安全。
警告！当照明综保发生故障时，一定要先切断上一级电源才可开盖维修。
第一节
这是本操作手册中所有各章节安全指南的一个摘要。
第三章储存与运输
警告！移动照明综保时不允许翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。
煤矿用照明信号综合保护装置使用的说明
信
照
运
漏
绝
○黄
○红
○绿
○红
○黄
号
明
行
电
缘
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.2.13 直流继电器 J1：作为保护电路终端执 行元件。
3 主要技术参数及保护功能
3.1 主变压器技术参数见表 1
表1
型号
额定电压 V
额定电流 A
主变压器 接线方式
4.1 主电路： 由隔离开关 1K、一次熔断器 1RD、2RD、主变 压器 ZB、二次熔断器 3RD、
4RD、交流接触器 CJ 等部件组成。 4.2 控制电路：
由接触器 CJ 线圈，送电按钮 QA、停电按钮 TA、控制继电器常闭接点 J1 等组成。 装置投入工作时，首先闭合 1K，使主变压器 ZB 及控制变压器 KB 有电工作。此时 运行，发光二极管 LED3（绿色）通电发光。在 127V 网路负载侧无漏电状态下可按合送 电按钮 QA，给 CJ 线圈通电，CJ 吸合主接点 CJ1～3 闭合，127V 网路负荷得电工作。停 电时，可按合 TA，CJ 断电释放，断开主接点。 4.3 保护电路 本装置具有短路、漏电动作、漏电闭锁、电缆绝缘危险指示等保护功能。 4.3.1 稳压电源： 控制变压器 KB，一次电压 127V，二次电压 20V，整流桥堆将 20V 交流变为直流脉动 电流，R1、C1、C2 为π形滤波。集成稳压器 W1，固定输出+15V 直流电压。C3、C4 为输 出滤波电容器。 4.3.2 照明短路保护电路： 由集成电路 T1 的二分之一及其管脚 8、9、10、11、13、14 所接半导体元件组 成 。 当 照 明 线 路 任 意 两 相 发 生 短 路 故 障 时 ，LHZc、LHZa 产 生 较 大 的 电 压 信 号 ， 电压 信号 由 LHZc、LHZa→D14→D15→R11→R10→ 电源 负极 →D13 插件 →QA2 →TA2→LHO，形成回路。在 R10 产生压降信号由 T1 管 8 脚输入，触发 T1， 内部翻转导通。其输出端管脚 13 由高电位 降为低电位。三极管 BG1E 极到 B 极 通 过 R3→ D2→ T1 管 脚 13→ 负 电 。BG1E 极 对 C 极 开 关 导 通 。继 电 器 J 吸 合 ， 其回路为正电→BG1E 极→C 极→插件 2→J→ 插件 5→负电。J1 接点断 开 CJ 接触器回路而释放。CJ3、CJ2、CJ1 断开， 切断 127V 主电源。
KBZ—1140(660)矿用隔爆型真空馈电开关使用说明书
目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。
1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。
1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。
隔爆外壳分为上、下两个空腔即接线腔与主腔。
接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。
主腔由主腔壳体与前门组装而成。
开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。
开关前门打开时，前门支承在壳体左侧的铰链上。
2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。
ZBZ
ZBZ-10/1140(660)M矿用隔爆型真空照明信号综合保护装置一、适用范围及用途ZBZ-10/1140(660)M矿用隔爆型真空照明信号综合保护装置（以下简称综合装置）适用于具有爆炸性气体（甲烷）和煤尘的矿井下，为127V照明及信号负载提供可靠的供电、综合控制和保护。
综合装置按GB3836-2000《爆炸性气体环境用电气设备》等有关标准设计、制造与检验。
二、型号及含义三、主要特点●核心控制部分采用美国进口微处理器电脑技术，使控制和保护更加稳定、方便和可靠。
●漏电保护采用附加直流源方式，漏电动作和漏电闭锁值在额定电压的75%～110%范围内非常稳定。
●具有良好的视窗界面，中文菜单设计，液晶屏幕显示，系统的工作状态清晰明了。
●能显示照明符合和信号符合的具体工作电流大小。
●照明短路和信号短路保护的整定电流值可随负荷大小进行现场整定，操作方便，保护距离长。
●设有启动电流和启动时间调整功能，能避免使用现场误动作情况的发生。
●该装置与本公司生产的矿用照明信号终端短路保护器配合，可实现负荷线路的远距离短路保护，保护距离可达2000米。
四、主要技术参数主变压器控制与保护保护范围重量额定容量接线方式额定电压（V）额定电流（A）漏电照明短路信号短路单相漏电动作整定电阻值单相漏电闭锁整定电阻值单相经1kΩ电阻接地分断时间相线短路分断时间相线短路分断时间10kV A Y/△1140/1335.06/43.42kΩ 4 kΩ≤0.25s≤0.25 s≤0.25s0-2000m260Kg △/△660/1338.75/43.4五、结构概述六、外形尺寸综合装置由隔爆外壳、主变压器和控制部分等组成。
隔爆外壳为方形，壳盖与壳身采用滑动止口结构，开启方便。
外壳上部的接线箱作为引进和引出电缆用，外壳右侧装有操作组合开关的手柄，并有观察窗，可以从外面观察到装置里面液晶汉显显示屏的指示状态。
壳体内的控制部分由控制器件板和真空交流接触器板组成。
煤矿用照明信号综合保护装置使用的说明
煤矿用照明信号综合保护装置使用的说明煤矿是一个特殊的工作环境，其恶劣的气候条件和潜在的安全风险使得安全照明至关重要。
为了保障煤矿工人的生命安全，煤矿用照明信号综合保护装置被广泛使用。
本文将对该装置的使用进行详细说明。
一、装置概述二、装置特点1.防爆功能：煤矿是一个有爆炸危险的工作环境，因此该装置具有防爆功能，采用防爆材料和防爆结构，能够有效避免由于电弧或火花引起的爆炸事故。
2.照明灯光控制：该装置能够根据实际需求，对煤矿中的照明灯进行集中控制，通过调节亮度和开关，确保煤矿工作环境的亮度适宜。
3.信号灯显示：该装置还能够根据安全信号需求，对煤矿中的信号灯进行控制和显示，实现对重要信息的传递和提醒，保障工人的安全。
4.火灾报警：装置内置有火灾报警装置，一旦发生火灾，装置会立即发出警报，并指示相关的安全逃生通道，提醒工人采取紧急措施。
5.远程监控：该装置支持远程监控，可以通过监控系统实时监测煤矿的工作环境，及时了解工人的安全状态，并进行远程控制和操作，减少人为误操作和事故的发生。
三、使用方法1.安装：将煤矿用照明信号综合保护装置按照说明书进行正确的安装，确保安装牢固可靠，并与煤矿的电网连接。
在安装时，特别注意防爆措施，避免火花的产生。
2.控制设置：根据实际需要，进行装置的控制设置。
通过控制面板或远程监控系统进行设置，包括照明灯光的亮度控制、信号灯的显示设置、火灾报警装置的参数设置等。
设置完成后保存设置并进行测试。
3.日常操作：在日常使用中，操作人员需要熟悉控制面板或远程监控系统的操作方法，根据实际需要进行调节和操作。
需要注意的是，操作人员应该严格按照规定的操作流程进行操作，不得擅自改变设置，确保煤矿的安全。
4.维护保养：定期检查装置的工作状态，保持设备的清洁和良好的工作环境。
确保电源供应的稳定和光线传感器的灵敏度，及时更换损坏的部件。
同时，根据使用情况进行定期的维护保养，确保装置的长期稳定工作。
总之，煤矿用照明信号综合保护装置是一种重要的安全防护装置，通过对照明、信号灯、火灾报警等多种功能的综合保护，有效提高了煤矿工作环境的安全性。
