停车场车位引导管理系统概述
停车场车位引导管理系统概述停车场车位引导管理系统（以下简称“车位引导系统”）是对进入停车场的车辆，实现无人全自动引导到停车场内空余车位停放。
主要适用于大、中型地下室内停车场，广泛用于政府办公大楼、宾馆、酒店、写字楼、火车站、机场和购物中心等公共场所。
它可以提高停车场的车位使用率，提高车场的经营效益，同时又可以为顾客节省停车时间。
轻松停车。
车位引导系统是现代高级停车场必备的系统之一。
（1）系统组成车位引导系统由数据采集、实时数据库和信息发布三大系统组成。
（2）系统的特点1．全面、准确监控停车场车位使用状态，并对车位进行实时控制管理，指引停放最佳位置。
2．大型LED显示屏，实时显示停车场状态和剩余车位数量。
3．采用超声波检测器检测车辆准确、可靠的停放。
4．功能强大的管理软件，提升停车场的管理水平。
（3）系统主要设备1．管理软件负责处理终端上传的各种数据信息，并发送引导指令给终端。
自动生成相关报表，提供各种统计分析，让管理人员及时了解停车场的利用情况。
2．数据转换器负责数据的传输及控制，引导软件指令的下达和终端数据的上传。
3．通讯管理器是超声波车位探测器进行分组管理的装置，实现网络通讯的优化管理，保障系统安全，循环检测所辖探测器的状态，并将有关信息上传到管理软件。
4．超声波车位探测器根据探测器由上而下发出超声波，分析汽车顶部或地面的反射波，精确测量出反射面到探测器的距离，由此检测出每个车位的停车情况。
5．地感管理器用于管理地感检测器返回的信号，可以同时管理6路地感检测器。
当有车辆经过地感时，地感检测器向管理器发出脉冲信号，通过对应的通道统计脉冲数，来统计车辆经过的数量。
6．地感检测器由地感线圈和处理器两部分组成，用来检查车辆经过地感线圈时，采集感应信号，同时输出一个相应的脉冲信号。
7．智能转向灯智能转向灯用于控制停车场的“左转、前行、右转”三个方向指示牌的“灭、长亮、闪烁直到发送指令停止”三种工作状态，从而引导司机快速准确进入空车位，提高泊车效率。
超声波车位引导系统方案
超声波车位引导系统方案超声波车位引导系统是一种利用超声波技术对停车场内车辆和停车位进行实时监测并提供实时导航的系统。
该系统可以提高停车场车位的利用率并减少停车冲突，使停车更加方便和高效。
本文将详细介绍超声波车位引导系统的方案。
一、系统原理1.超声波传感器：安装在每个停车位上，能够实时监测停车位的状态，包括是否有车辆停放以及车辆大小。
2.数据传输系统：负责将传感器采集到的数据传输给中央处理设备。
3.中央处理设备：接收传感器数据并进行处理，计算出当前停车位的状态，并根据不同状态给出相应的导航指令。
4.导航指示器：以LED或LCD等形式显示车位的状态，包括红绿灯、箭头等，方便驾驶员停车。
二、系统方案1.车位检测方案超声波传感器通过发送和接收超声波信号来检测车位是否被占用。
当车位有车辆停放时，超声波信号会被车辆反射回传感器，传感器可以通过测量信号的时间差计算出车位的状态。
2.数据传输方案传感器采集到的数据通过有线或无线方式传输给中央处理设备。
可以使用无线通信技术如Wi-Fi或ZigBee来传输数据，也可以使用有线通信技术如Ethernet或RS485来传输数据。
3.中央处理设备方案中央处理设备负责接收和处理传感器数据，并计算出车位的状态。
可以使用微控制器或嵌入式处理器作为中央处理设备，并配备足够的存储容量和处理能力。
为了提高系统的可靠性和实时性，可以在中央处理设备上采用分布式处理结构。
4.导航指示器方案导航指示器采用LED或LCD等显示屏幕来显示车位的状态。
当车位被占用时，显示红色；当车位可用时，显示绿色；当车辆进入或离开停车位时，显示箭头指示车辆行进的方向。
同时，可以在停车场入口处设置大型显示屏，显示停车场内的车位使用情况。
三、系统优势1.提高停车位利用率：驾驶员可以通过导航指示器直观地了解停车场内车位的使用情况，快速找到可用的车位。
2.减少停车冲突：导航指示器可以有效地引导驾驶员停放车辆，减少停车冲突和事故的发生。

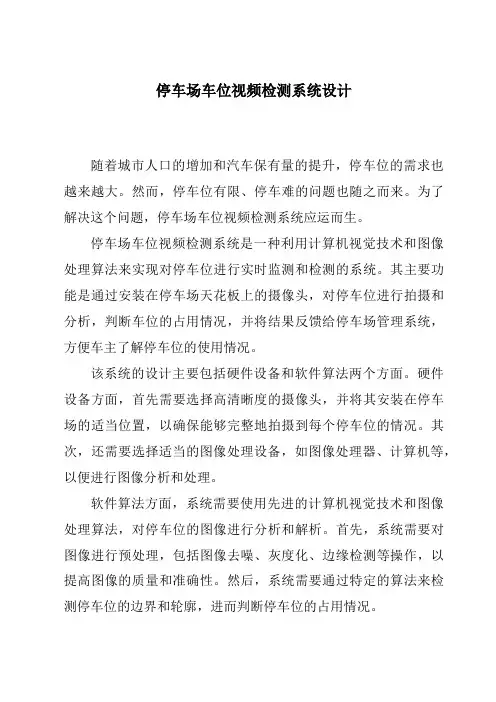

停车场车位视频检测系统设计
停车场车位视频检测系统设计随着城市人口的增加和汽车保有量的提升，停车位的需求也越来越大。
然而，停车位有限、停车难的问题也随之而来。
为了解决这个问题，停车场车位视频检测系统应运而生。
停车场车位视频检测系统是一种利用计算机视觉技术和图像处理算法来实现对停车位进行实时监测和检测的系统。
其主要功能是通过安装在停车场天花板上的摄像头，对停车位进行拍摄和分析，判断车位的占用情况，并将结果反馈给停车场管理系统，方便车主了解停车位的使用情况。
该系统的设计主要包括硬件设备和软件算法两个方面。
硬件设备方面，首先需要选择高清晰度的摄像头，并将其安装在停车场的适当位置，以确保能够完整地拍摄到每个停车位的情况。
其次，还需要选择适当的图像处理设备，如图像处理器、计算机等，以便进行图像分析和处理。
软件算法方面，系统需要使用先进的计算机视觉技术和图像处理算法，对停车位的图像进行分析和解析。
首先，系统需要对图像进行预处理，包括图像去噪、灰度化、边缘检测等操作，以提高图像的质量和准确性。
然后，系统需要通过特定的算法来检测停车位的边界和轮廓，进而判断停车位的占用情况。
在系统的实际应用中，还需要考虑到一些特殊情况的处理。
例如，当停车场上有大型物体或人影时，系统需要能够识别并排除这些干扰因素，以保证停车位检测的准确性。
另外，对于室外停车场，还需要考虑天气因素对图像质量的影响，如雨水、雪花等。
停车场车位视频检测系统的设计，能够有效地解决停车位有限、停车难的问题。
通过实时监测和检测，车主可以快速找到可用的停车位，提高停车效率。
同时，停车场管理者也可以通过系统的数据分析，进行停车位的优化规划，提高停车场的利用率。
综上所述，停车场车位视频检测系统的设计对于解决停车难问题具有重要的意义。
通过合理的硬件设备选择和先进的软件算法应用，该系统能够实现对停车位的实时监测和检测，为车主和停车场管理者提供便利。
相信随着科技的不断进步，这一系统将得到更广泛的应用。
五大常见的智能停车场管理系统
五大常见的智能停车场管理系统现如今，城市交通越来越繁忙拥挤，直接影响了人们的出现效率，因此，人们很期望对停车方面能得到提升，而说起停车场管理系统，大多数人首先想起的可能就是在停车场出入口处收费的那种，其实不然，停车场系统有很多种类的，下面，德立达小编就来介绍一下常见的五大智能停车场管理系统，一起来看看。
一、RFID智能卡停车管理系统智能卡停车管理系统的运行始终以用户车辆进出停车场的流程为中心，以RFID技术为基础，利用RFID车辆标签或电子车牌等，将用户个人及其所拥有的车辆信息集中整合于数据库，在车辆驶进停车场的时候，远程(3~10米)自动感应识别车辆信息，从而使车主快速入场停车。
二、纸票条码停车管理系统纸票条码停车场管理系统的问世，正逐渐取代成本相对更高的卡片管理系统，且纸票条码系统能使车辆出入管理信息一目了然。
同时，它还支持广告置入以及自定义收费标准，从而产生附加效益。
纸票条码系统对停车场进行管理可谓是应用广泛，如一些社会公共停车场、大型购物广场、旅游景点、机场等。
三、车牌识别停车管理系统车牌识别管理系统的问世对改善停车场管理问题来说是一个契机，该系统利用车牌自动识别技术得以达成，入场车辆不需停车即可无障碍进入的新型智能管理系统!当车辆通过停车场入口时，车牌识别系统将自动对车辆进行抓拍识别，车辆的车牌号、颜色、特征数据以及入场时间信息等都将被系统所记录，在有效提升停车场管理效率的同时，带给车主更为良好的停车体验!四、路边停车管理系统路边停车管理系统是基于物联网和云计算服务的停车管理和运营服务平台，车辆进入管理区域时，管理员通过手持机实时抓拍车位照片并识别出车牌号码开始计时;在车辆离场时，用手机抓拍车牌计费，并由管理员收取停车管理费用。
车辆占道检测系统将车位数据实时传送到时云平台，以便数据分析。
由于车位少，在城市很多地方特别在路边划出了车位，以方便市民停车，这些车位实行计时收费管理。
五、车位导航停车系统1、超声波车位导航停车系统为实现停车场管理的高效率、低能耗、多收益的经营目标，停车场的现代化、智能化建设势在必行!而超声波引导系统的诞生，使得车主能够实时了解到停车场空余车位信息，达到快速停车的目的。
垂直升降式停车设备的车位检测与计费系统实现
垂直升降式停车设备的车位检测与计费系统实现随着城市人口的增加和车辆数量的不断增加，停车难题日益突出，特别是在城市中心地区。
为了解决停车难的问题，垂直升降式停车设备被广泛使用。
这些设备能够高效利用有限空间，提供更多的停车位，同时便于管理与维护。
在垂直升降式停车设备中，实现车位检测与计费系统是非常重要的一项技术。
车位检测是指确定停车设备中车位的状态，即车位是否被占用。
这对于车主来说非常重要，因为他们需要知道停车场是否有空位可用。
对于停车场管理者来说，车位检测系统可以帮助他们实时监控停车位的使用情况，优化停车位的分配和管理。
在垂直升降式停车设备中，常用的车位检测技术有线圈检测和红外线检测。
通过在停车位下面埋设线圈或安装红外线传感器，可以检测到车辆的存在。
一旦有车辆进入或离开停车位，传感器会发出信号，通过这些信号可以判断车位是否被占用。
线圈检测是一种常见且成熟的车位检测技术。
一般来说，地面上会埋设线圈，并与停车设备的控制系统相连。
当有车辆停入或离开时，车轮经过线圈会改变其电感值，从而触发传感器并将信号传送给控制系统。
控制系统会相应地更新停车位的状态，并将其显示在车位指示屏上。
然而，线圈检测存在一些局限性，包括安装复杂、维护成本高等问题。
另一种常用的车位检测技术是红外线检测。
这种技术通过在停车位顶部或侧面安装红外线传感器，当车辆进入或离开停车位时，红外线传感器可以检测到车辆的存在。
一旦传感器检测到车辆，它会向控制系统发送信号，控制系统会相应地更新停车位的状态。
与线圈检测相比，红外线检测技术安装和维护成本较低，同时也更加可靠。
除了车位检测，计费系统也是垂直升降式停车设备中不可或缺的一部分。
计费系统可以根据车辆停留的时间和停车场的收费标准，为车主提供准确的停车费用。
计费系统通常包括硬件设备和软件系统。
硬件设备包括停车场入口和出口处的收费机和相关的传感器。
当车辆进入停车场时，车主会收到停车券或卡片，并将卡片插入收费机中。
雷达停车场车位引导系统方案
雷达停车场车位引导系统方案1. 引言> 介绍雷达停车场车位引导系统的背景和目的。
本文档旨在提出一种创新的雷达停车场车位引导系统方案，以解决停车场车位使用效率低下和用户停车体验不佳的问题。
2. 系统设计> 描述雷达停车场车位引导系统的设计原理和关键功能。
2.1 原理本系统基于雷达技术，通过安装在停车场入口和出口处的雷达传感器，实时监测车辆的进入和离开。
同时，在每个停车位上安装一个车位探测器，用于检测车位是否被占用。
2.2 功能- 车位车流监测：通过分析进出车辆的数据，系统可以实时统计停车场内的车流量，帮助管理者了解停车场的使用情况。
- 车位导引：根据车位探测器的数据，系统可以精确判断每个车位是否被占用，并将空闲车位的信息实时展示在停车场入口的显示屏上，引导驾驶员快速找到空余车位。
- 车位预订：用户可以通过手机APP或终端设备预订停车位，并将预订信息同步到系统数据库。
当用户到达停车场时，系统会自动将预订的车位信息显示在入口显示屏上，方便用户快速找到所预订的车位。
- 车位计费：系统可以根据驶入和驶出车辆的时间自动计算停车费用，并提供在线支付功能。
3. 实施计划> 描述系统的实施计划和关键工作步骤。
3.1 设备安装- 安装雷达传感器：将雷达传感器安装在停车场入口和出口处，以监测车辆的进出情况。
- 安装车位探测器：在每个停车位上安装车位探测器，用于检测车位是否被占用。
3.2 系统开发- 开发后台管理系统：用于车位数据的管理、车位导引信息的展示和车位预订管理等功能。
- 开发手机APP或终端设备应用：实现用户预订车位、支付停车费用等功能。
3.3 系统测试和优化- 对系统进行全面测试，确保系统功能正常运行和稳定性。
- 根据用户反馈和需求进行系统优化和改进。
4. 预期效果> 描述实施该方案后预期的效果和益处。
通过实施该方案，预期能够达到以下效果和益处：1. 提高停车场车位的使用效率，减少用户寻找车位的时间。
智慧停车场系统中的车位监测与管理优化
智慧停车场系统中的车位监测与管理优化近年来，随着城市化的快速发展，汽车的数量也在激增，如何更好地管理停车场成为城市管理的重要问题之一。
传统的停车场管理方式已经无法满足人们的需求，因此，智慧停车场系统应运而生。
智慧停车场系统通过搭载先进的技术手段，实现了车位监测与管理的优化。
一、智慧停车场系统的介绍智慧停车场系统是一种基于信息技术，实现自动化管理和服务的停车管理系统。
这个系统主要由以下组成部分：车位监测模块、通信传输模块、数据处理模块、信息发布模块和支付模块等。
车位监测模块是整个智慧停车场系统的核心，其主要作用是监测车位是否有车辆停放。
目前，车位监测模块主要采用下面两种技术：磁敏器和压力传感器，其中磁敏器是一种基于磁场变化的监测技术，利用车辆会扰动周围磁场的特性，来判断车位是否有车停放。
而压力传感器则是通过在停车场地面嵌入传感器，监测地面是否受到压力变化，从而判断车位是否有车停放。
通信传输模块主要是为了实现车位监测数据的可远程传输。
数据处理模块是整个系统的中枢处理单元，主要工作是将车位监测模块产生的数据进行分析、处理和存储。
在这个模块中，主要采用了数据挖掘、人工智能等相关技术，实现数据分析和预测，以便为信息发布模块提供决策支持。
信息发布模块主要是为了提供停车信息查询服务。
在这个模块中，通常采用大屏幕等先进设备，将停车场信息实时地展示在用户面前。
支付模块则是为了方便用户的停车费用结算，目前，支付模块最主要的方式是采用微信、支付宝等移动支付方式。
二、车位监测技术的优化车位监测技术是智慧停车场系统中不可或缺的一部分，它不仅直接影响到系统的稳定性和安全性，也关系到系统的使用效果和用户体验。
因此，如何优化车位监测技术，提高监测准确度和稳定性，已经成为当前研究的热点问题之一。
1. 采用先进的传感器技术为了提高车位监测的精度和响应速度，目前智慧停车场系统中采用的传感器技术已经从传统的磁敏器和压力传感器逐渐升级到了超声波、微波雷达等高精度的传感器。
《基于ZigBee技术的停车场车位检测系统设计》范文
《基于ZigBee技术的停车场车位检测系统设计》篇一一、引言随着社会经济的发展和汽车普及程度的提高，停车场已经成为人们生活中不可或缺的设施之一。
而为了有效管理停车场的秩序、提升用户停车体验，以及解决停车难、寻车难等问题，停车场车位检测系统的设计与实施显得尤为重要。
近年来，随着无线通信技术的发展，ZigBee技术以其低功耗、低成本、低复杂度等优势在智能交通和物联网领域得到了广泛应用。
本文将介绍一种基于ZigBee技术的停车场车位检测系统设计。
二、系统设计概述本系统采用ZigBee无线通信技术，通过在每个停车位上安装传感器节点，实时监测停车位的状态。
当车辆进入或离开停车位时，传感器节点将检测到的信息通过ZigBee网络传输至中央控制器。
中央控制器对接收到的信息进行汇总、处理后，通过有线或无线网络将车位信息发送至用户终端，实现车位实时检测与信息反馈。
三、硬件设计1. 传感器节点设计：传感器节点主要由超声波测距模块、微控制器和ZigBee无线通信模块组成。
超声波测距模块用于实时检测停车位上是否有车辆停放；微控制器负责控制超声波测距模块的工作，并对接收到的数据进行处理；ZigBee无线通信模块负责将处理后的数据传输至中央控制器。
2. 中央控制器设计：中央控制器是整个系统的核心，负责接收各传感器节点传输的数据，进行汇总、处理后，通过有线或无线网络将车位信息发送至用户终端。
中央控制器可采用具有较强数据处理能力的嵌入式系统实现。
四、软件设计1. 传感器节点软件设计：传感器节点的软件设计主要包括超声波测距模块的驱动程序设计、微控制器的数据处理程序设计和ZigBee无线通信模块的通信程序设计。
其中，超声波测距模块的驱动程序负责控制超声波测距模块的工作，并实时获取距离数据；微控制器的数据处理程序负责对接收到的数据进行处理，判断停车位上是否有车辆停放；ZigBee无线通信模块的通信程序负责将处理后的数据通过ZigBee网络传输至中央控制器。
