(完整版)光的反射折射光路图作图练习
中考物理之光的反射与折射作图训练题(含答案)
光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。
请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
(完整)(七下)光的反射与折射作图题
光的反射与折射【作图题检测】 姓名 学号 成绩★补全图4-2各图的光线或作出像或作出物体,使光路完整。
★画出图4-9中平面镜的位置★在图4-10中画出法线及反射光线★ 图4-11中,S 表示光源。
利用光的反射定律作出 ★根据平面镜成像特点画出镜中的像 ★画反射光线电光源S 的成像光路图。
★完成图中光线由空气进入玻璃砖和玻璃三棱镜两次 ★太阳光以与水平地面成300角的方向射到井口。
为使光能照折射的光路图。
亮井底，请在图4—24中作出平面镜.★ 如图4—26所示的两条反射光线是由镜前的某一发光 ★如图4-27所示,S 是平面镜前的一个发光点。
由S 点发点S 射出的光经平面镜反射的结果.请在图中作出发 出的某条光线,经平面镜反射后恰好通过A 点。
请在图光点S 的位置，并补画对应的入射光线。
中作出这条光线的入射和反射光路。
图4-2A，B，ABABA B C★ 图4-39各图中已画出了折射光线，请补作相应的入射光线。
★如图所示青蛙在井中的P 点，画光路图确定青蛙在无水和有水时能看到的范围★小明妈妈的钱包掉到了沙发下,没有手电筒，小明 ★AB 、BC 两个平面互相垂直。
一束光以任意角射到AB 面上,借助平面镜反射灯光找到了钱包.右图中己标出了反射 请你认真地画出光经AB 面和BC 面反射的光路图。
观察一光线和入射光线，请你在图中画出平面镜。
下，最后的反射光线与原来的入射光线有什么关系?★迎着月光走，亮处是积水还是暗处是积水？作图说明 ★背着月光走,亮处是积水还是暗处是积水？作图说明。
★ 图3中两条光线是由同一点光源发出的经平面镜反射 ★在公园的海洋馆里，人们可以透过厚厚的玻看到海底景观后形成的，请完成光路图,并确定光源S 的位置。
请作出图中AB 光线透过玻璃的光路 (v 空气＞v 水＞v 玻璃）★如右图所示是一束光在空气与某种透明物质界面上发生 反射和折射现象，图中 为分界面；界面的 边是空气；∠ 为入射 角;∠ 为反射角； ★画出下列各图中光线经过玻璃∠ 为折射角。
(完整版)光的反射折射光路图作图练习
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线(要求画出法线)．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A B。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向A300O第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜,有一条光线按图中所示的方向射向A镜，请在图中完成光路图.6、如图5所示,AO表示从空气射向玻璃的一束光,请画出折射光线的光路图.7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹(注意标出法线).图A9、如图9所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。
请你在图中大致作出入射光线和折射光线。
S水10、如图(b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．图1412、如图上面右图14所示,在练功房里,小红同学利用平面镜来帮助矫正舞蹈姿势.画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图.13、如图下图(1）所示,在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状.关于这个情景，请你在下图(2）中作出光路图表示：猎物P反射的光线是如何进入鱼的眼睛E的。
14、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图.15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射,从AC边又射入空气中，请画出从AC边出射的光线。
16、在水池的一角有一块平面镜,现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在上面图4中画出平面镜的位置，并完成光路图。
光的反射、平面镜成像、光的折射、透镜作图专题
光的反射、平面镜成像、光的折射、透镜作图专题训练一、根据光的反射定律作图1.如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
图1 图2 图3 图4 2.请在图中完成光路图，并标出入射角和反射角的度数；图5 图6 图7 图8 3.下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹。
图9 图10 图11 图12 二根据平面镜成像特点作图1.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
图1 图2 图3 图4 2.A′B′是AB在镜中的像，根据平面镜成像的特点，作出图中物体AB的位置图5 图6 图7 标出反射角的度数3.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。
图8 图9 图104.画出发光点S发出的光线经平面镜反射后过图中P点的光路图。
请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。
图11 图12 图135.如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
6.“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。
如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点。
请在图中作出入射光线、反射光线及大致方向的折射光线7.电视机的遥控器不对准电视机的控制窗口P，对着墙壁按一下按钮，也能控制电视机，请在图中画出从遥控器S点发出的红外线射向墙壁后再反射到P点的光路图。
8.如图所示，A、B是平面镜前已点光源S发出的光线经平面镜反射后的两条反射光线。
请在图中标出点光源S和像点S'的位置，并完成光路图（保留作图痕迹）。
【分析】本题有两种作法：第一种作法：根据反射光线反向延长过像点，作出反光点的像点S ′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线。
光的反射折射光路图作图.doc
Z7ZZ777Z777ZZ7
如图7，A、B°是两块互
镜，请在图中完成光路图。
第3题图
MN中所成的像A B。
向
第4题图
5、
镜，有一条光线按图中所示的方向射向
6、如图5所示,
AO表示从
空气射向玻璃的一束光，请画岀折射光线的光路图。
7、图10所示 光的光路情 射光线的大
8如下图A
这束光进入
法线）。
图。
线。
角有一块平面镜，现有一束光线从水
左图，请完成光路图，并标出反射角
所示，一直角三棱镜顶角为30° 射，从AC边又射入空气中，请画出
（用“a”表示）和折射角（用“B”表示）
12、
图.
13、如
玻璃和离开
经过P点。
10、如图光线经平面
图上
红同学利用平面镜来帮 点的光线经过平面镜后
如 功房里，小 她的脚上B
图下图（1）所示，在南美
入玻璃再从玻璃到空气的光路
图
镜反射后的光线.
面右图14所示，在练 助矫正舞蹈姿势。画岀 进入人眼A点的光路
原始森林的河流里有 一种射水鱼，它在水中
肾I向下照射的太阳光经平面镜反射 平面镜的位置，并完成光路图。
中，两条光线是由同一点光源S发出经平面镜反射后形成的， 请完成光路 定光源S的位置。
第
14、如图下左图为一半球形玻璃砖，请画岀光线从O点（球心）射入玻璃砖到射岀玻璃砖的完整光路图。
15、如图上右图
束光垂直AB边入
从AC边出射的光
的是光从玻
况。请在图
概位置，并
所示，一束
光射向一块玻璃砖。画岀
璃砖斜射入空气时入射 中画出该入射光线的折 标岀折射角。
物理八年级上册 《光的反射折射》作图练习
一．以下各题请根据光的反射定律作图
1.．画出图1中的入射光线，标出入射角、反射角及其大小.
2．请完成图2中光路图。
3。如图3太阳光与地面成45光线；（2）平面镜的位置，（3）计算出平面镜与水平方向夹角。
图1图2图3
4.如图4所示为潜望镜原理示意图，在图中画出两块平面镜的安放位置，标出安放角度，并画出沿水平方向射入镜筒的光线经两次反射后的传播方向。
9。图9是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′
图7图8图9
三．根据光的折射规律作图
10．在图10中大致作出入射光线AO的折射光线，并标出入射角i和折射角r。
11.图11中OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数,并画出折射光线的大致方向。
15.请完成图15中的光路图。
图13图14图15
16.如图16所示是一种称为“角反射器” 的光学装置,有一束激光沿a、b方向入射到平面镜S1上.试在图中作出经平面镜S1、S2反射后的光路，并保留必要的作图痕迹。
17。如图17,欲使用一平面镜将与水平面夹角为30o的入射光沿水平方向射出，请你用作
图的方法确定平面镜放置的位置。（保留作图痕迹）
二．以下各题请根据平面镜成像特点作图
5。如图5有一三角形物体ABC，请作出其在平面镜中的像.
6。请在图6中画出物体AB在平面镜MN中所成的像．
图4图5图6
7.如图7根据平面镜成像特点在图中作一条入射光线，使其通过点A,并使其反射光线通过B点。
8。如图8所示，S点为点光源，S/为S的像，有一条光线经平面镜反射后经过A点,试画出这条光线.
图10图11图12
(完整)光的反射作图题练习
光的反射作图题练习1．在图1中标出反射角的度数。
2．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）.请根据这两条光束的方向确定室内电灯的位置.(保留作图痕迹）3. 如图3所示,AO是入射光线，O为入射点，在图中画出AO的反射光线OB,并标出反射角（在反射角内标上）。
4.如图9所示，水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小．5．在图5中，画出反射光线佃的入射光线AO,并标出入射角及其大小。
6。
在图6中,根据给出的入射光线AO和反射光线OB,画出相应的法线和平面镜.7．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜,如图7所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.8．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图所示,请你画出反射光线并标出反射角度数.9．小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.10．潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在下图10中画出入射光线人经潜望镜进人人眼的光路图。
O 图3 A BO6图1图5图10图10平面镜成像作图练习1．请在下图画出物体AB在平面镜中的像A'B’（保留作图痕迹）。
2．己知点光源A和两条反射光线,试在图中画出平面镜的位置。
3．利用光的反射定律作出点光源S 的成像光路图4．如下图中S为一个点光源,A为平面镜前一点，试画出由S发出的光线被平面镜反射后经过A点的光路。
5．如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线.6．如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7。
中考物理之光的反射与折射作图训练题(含答案)
中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4.请在下图中画出折射光线的大致位置；5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。
请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

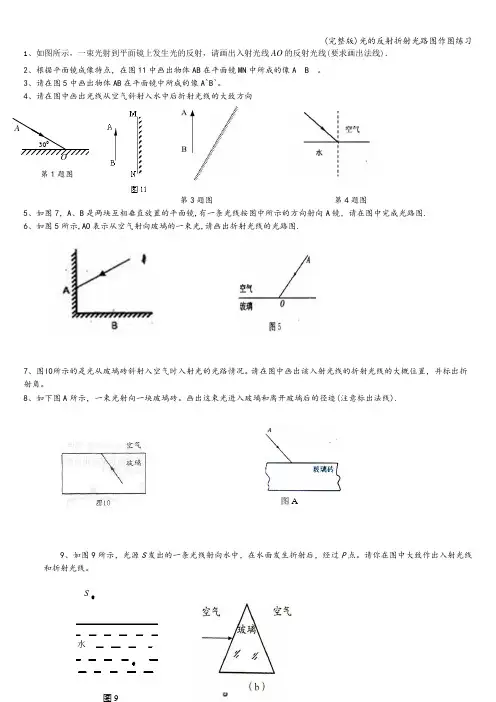

1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．
2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向
第1题图
第3题图第4题图
5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完
成光路图。
6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大
概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图A
A
O
300
9、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。
请你在图中大致作出入射光线和折射光线。
10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．
11、画出图下左图中入射光线经平面镜反射后的光线．
12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。
关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
图9 S 水
图14
14、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。
16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）
17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。
18.下图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S 的位置。
19．如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点？
20、.如图7所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。
要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。
