全站仪放样步骤
全站仪放样步骤(精)
全站仪放样的步骤一、建立文件，输入导线点及放样点坐标（如果临时现场输入坐标，则不需此步）1．按（MENU）键进入[菜单]/2．翻页到[菜单]第2页有[存储管理]项，选[存储管理]/3．翻页到[存储管理] 第3页，选[输入坐标]/4．按（输入）键，输入文件名：“DXA”(导线A)或“DXB”（导线B），用于存导线点的坐标/5．按（输入）键，输入导线点的点号/6．按（输入）键，输入导线点的坐标/7．最后，按[ESC]键退出〔菜单〕回到测量模式二、选定测站数据文件1．按（MENU）键进入[菜单]2．选子菜单[放样]项3．按（输入）键，输入文件名“DXA”，按（确定）键4．显示回到[放样]界面三、设置测站点坐标（采用从内存DXA或DXB坐标文件取数据设置测站）1．在[菜单]/ [放样]显示界面，选[测站设置]2．.按（输入）键，输入测站点号，按（确定）3．按（确定）键，显示回到[放样]界面四、设置后视（采用从内存DXA或DXB坐标文件取数据设置后视）1．在[菜单]/ [放样]显示界面，选[后视点设置]项2．按（输入）键，输入后视点号，按（确定）键3．按（确定），显示[坐标方位角值]界面4. 望远镜瞄准后视点，按（是）键五、放样1．在[菜单]/ [放样]显示界面，选[放样]项2．按（输入）键，输入放样点号，按（确定）键3．显示放样点号，按（确定）键4．显示棱镜高，按（确定）键5．显示放样数据：水平角与水平距离，按（极差）键6．显示放样数据：水平角度差与距离差。
转动照准部，直至显示的水平角度差为0。
7. 在望远镜的方向放棱镜，按（测距）键，显示距离差。
根据距离差移动棱镜，按（测距）键。
8. 重复步骤（7），直至显示距离差为0。
9. 当显示的水平角度差与距离差同时为0时，在地面标记该点。
10. 按（下点）键，进入下一个放样点的测设。
全站仪点位放样
全站仪坐标放样
1、放样步骤
在放样的过程中，有以下几步：
(1)选择坐标数据文件。
可进行测站坐标数据及后视坐标数据的调用。
(2)设置测站点。
(3)设置后视点，确定方位角。
(4)输入或调用所需的放样坐标，开始放样。
2、准备工作
（1）坐标数据文件的选择
键
键，进入下一页。
按
（2）设置测站点
设置测站点的方法有如下两种：
1）调用内存中的坐标设置
2）直接键入坐标数据
（3）设置后视点
如下三种后视点设置方法可供选用
1）利用内存中的坐标数据文件设置后视点2）直接键入坐标数据
3）直接键入设置角
（4）实施放样
放样点位坐标的输入有两种方法可供选择1）通过点号调用内存中的坐标值
2）直接键入坐标值
例：调用内存中的坐标值。
全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。
全站仪的坐标放样图解(一学就会)

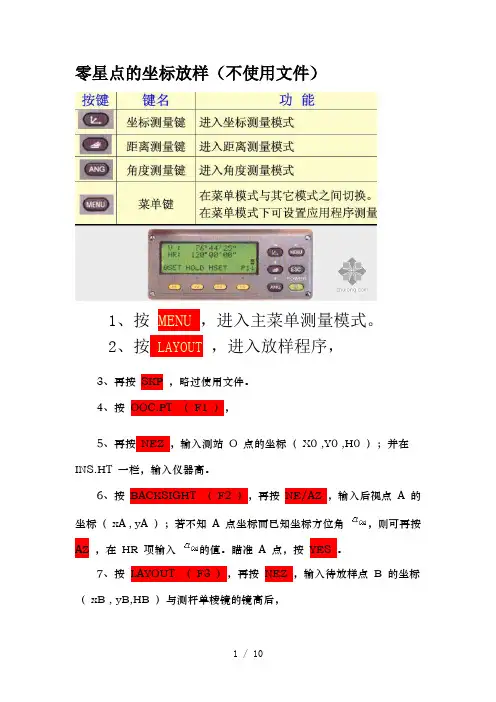

零星点的坐标放样（不使用文件）
1、按MENU ，进入主菜单测量模式。
2、按 LAYOUT，进入放样程序，
3、再按SKP ，略过使用文件。
4、按OOC.PT （F1 ），
5、再按NEZ ，输入测站O 点的坐标（X0 ,Y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。
6、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点A 的坐标（xA , yA ）；若不知A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。
瞄准A 点，按YES 。
7、按LAYOUT （F3 ），再按NEZ ，输入待放样点B 的坐标（xB , yB,HB ）与测杆单棱镜的镜高后，
8、按 ANGLE （ F1 ）。
使用水平制动和水平微动螺旋，使显示的 dHR=0°00ˊ00"，即找到了
OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。
9、按 DIST ，进行测量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。
10、其所显示的 dZ 值即为立棱镜点处的填挖高度，。
11、按 NEXT ——反复 7 、8 、9三步，放样下一个点 C 。
全站仪图解放样
第一步
第二步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。
全站仪放样详细步骤
全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。
全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。
1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。
2、按MENU菜单进入模式。
3、按F2：测量程序。
4、按S•O。
点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。
6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。
7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。
9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。
10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。
11、按F1进行精测。
d HR、dHD、dZ均为0时，则放样点的测设已经完成。
12、按F4继续下一个点的放样。
注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。
后方交会法1、同基本操作1、2、3、4、5。
2、按F2新点，显示F1：极坐标F2：后方交会法。
3、按F2（后方交会法）键。
选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。
5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。
6、对已知点B的输入，同上5，则显示后方交会残差。
7、按F4（计算）键，显示新点坐标。
8、按F4。
9、同基本操作6、7、8、9、10、11。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值= 实测值- 放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义λ←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃围时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
全站仪坐标法放样步骤
全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。
再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。
2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。
3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。
4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。
根据仪器上显示距离棱镜进行适当的前后调整。
5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。
以上是全站仪坐标法放样的基本步骤，仅供参考。
在实际操作中，请遵循专业人员的指导。
全站仪坐标放样详细过程步骤
全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。
2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。
3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。
如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。
二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。
2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。
3.校准全站仪，以及设定参考点。
用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。
以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。
校准完毕后即可在环视旋转至所测量点，将其记录下来。
2.拉线测量。
在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。
3.测量桥路坐标。
如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。
四、数据测量及记录1.按参考系要求记录所坐标点。
每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。
2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。
3.填写测量记录簿。
对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪坐标放样步骤
今天，我实习小组开展了实习的最后一项工作——全站仪坐标放样，经过这次工作，我们初步了解了坐标放样的基本步骤，下面，我具体总结一下放样步骤。
全站仪放样步骤：
1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；
3）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；
4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。
5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
7）退出程序后关机，收好仪器装箱，放样工作结束。
