• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
TN-C系统主要适用于 三相负荷基本平衡的工 业企业建筑，在一般住 宅和其他民用建筑内， 不应采用TN-C系统。
2020/12/12 TN-C接地系统示意图
18
（4）TN-S系统 在TN-S系统中，电源中性点直接接地，中性线与 保护线分别设置，用电设备的金属外壳与保护线PE 相连接。TN电系统也称作三相五线制系统
12
常用接地与接零技术
正常情况下，一些电器设备（如电动机、家用 电器等）的金属外壳是不带电的。但由于绝缘 遭到破坏或老化失效导致外壳带电，这种情况 下，人触及外壳就会触电。接地与接零技术就 是防止这类事故发生的有效保护措施。
2020/12/12
13
低压配电系统的接地型式
表1 低压配电系统型式符号的含义
发电厂
8
380/220用户
电力系统组成
电力系统就是一个由生产、输送和消费电能的多环节 有机配合协调工作的整体系统
发
输 电网
电
（35KV以上
厂
输电线路及与其 连接的变电所）
配电网
（10KV及以下 的配电线路和 配电变电所）
一级负荷
用 二级负荷 户
三级负荷
电力网
380/220V用户
2020/12/12
车间变电所 低压用电设备
37
双 回 6-10千伏 路 放 射 式 网 络
电气原理图详解课件
电感器
总结词
电感器是一种存储磁能的元件，通常用于滤波、扼流和感抗 。
详细描述
电感器由导线绕成一定形状的线圈组成，其电感量大小取决 于线圈的匝数、直径和长度。电感器在电路中可以用来抑制 电流的变化，实现电路的滤波、扼流和感抗等功能。
二极管
总结词
二极管是一种单向导电的元件，通常 用于整流、检波和开关。
02
它提供了丰富的符号库和绘图工具，方便 用户快速绘制电气原理图。
03
EPLAN还支持自动化生成报表和材料清单 ，提高了工作效率。
04
此外，EPLAN还支持与其他软件的集成， 方便用户进行协同设计和数据共享。
AutoCAD电气原理图绘制软件
AutoCAD是一款通用的 CAD软件，也广泛用于电 气原理图的绘制。
图形符号标准
采用国际标准图形符号 ，确保图例的一致性和
通用性。
布局合理
元件布局合理，便于阅 读和分析，符合人们的
视觉习惯。
标注清晰
标注清晰、准确，包括 元件代号、文字说明等
。
连接线标准
连接线应横平
电气元件介绍
电阻器
总结词
电阻器是用来限制电路中电流的元件，通常用于分压和限流。
电气原理图详解课件
xx年xx月xx日
• 电气原理图概述 • 电气元件介绍 • 电路分析方法 • 电路实例分析 • 电气原理图绘制软件介绍
目录
01
电气原理图概述
定义与作用
定义
电气原理图是用图形符号和文字符号 表示电气设备工作原理的示意图。
作用
描述电气系统的组成、工作原理、控 制流程以及各元件之间的相互关系， 是理解和分析电气设备的重要依据。
AutoCAD还支持电气元 件的符号库，方便用户快 速绘制原理图。
教你顺利看懂电能质量电气图
教你顺利看懂电能质量电气图如果你希望学习看懂电能质量电气图，却苦于找不到一个简短而全面的教程。
那么本教程将花费十分钟的时间带你走入电能质量的大门。
从此看电气图不求人！如何看懂系统图中的电能质量电气图1详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，结合已有的电气知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况所要表述的重点。
2了解掌握基本的电气知识看懂图纸的前提是要掌握基本的电气知识，掌握各种电气符号、图示所表达的含义。
例如主开关（常规应用主要分为熔断器组、塑壳断路器）、熔断器、接触器、晶闸管、电容器、电抗器、APF、SVG 等元器件的符号及图示。
只有了解了基本的电气符号，才能读懂图纸中所表达的重点。
我们可以由以下图中了解器件含义。
有源滤波器APF或SVG和无源补偿SVC组合3各元器件的功能及作用说明（1）主开关为塑壳断路器（有的图纸中标注为刀熔开关），主要用于柜内补偿装置的过载、短路保护等功能。
（2）电流互感器：采集目标对象的电流供给柜门仪表或者其他设备，用于电流的显示或者计算。
（3）避雷器：使雷电流流入大地，避免形成过电压以保护电气设备。
（4）熔断器：熔断器主要作为补偿支路过载和短路的保护器件，当补偿支路过载或者短路时，熔断器断开，使故障回路退出运行。
（5）晶闸管和接触器为投切元件。
晶闸管投切无涌流，全响应时间20ms以内，适合变化较快的负载。
接触器相对速度较慢，适合运行比较平稳的负荷。
（6）电抗器：依靠线圈的感抗阻碍电流变化的元件，主要用于需要限流或者补偿的地方。
对于串联于补偿柜中的电抗器，其作用主要为保护电容器，防止谐波进入补偿柜损坏电容器。
如果系统中存在5次谐波，电抗率设计为7%比较合适。
假如系统中存在较多的3次谐波，电抗率通常设计为14%。
（7）电容器：利用电容器端电压滞后电流90度的特性，对负载系统进行无功补偿。
（8）有源滤波器：通过采集系统中的谐波含量，经过计算发出指令，滤除系统中相对应的谐波。

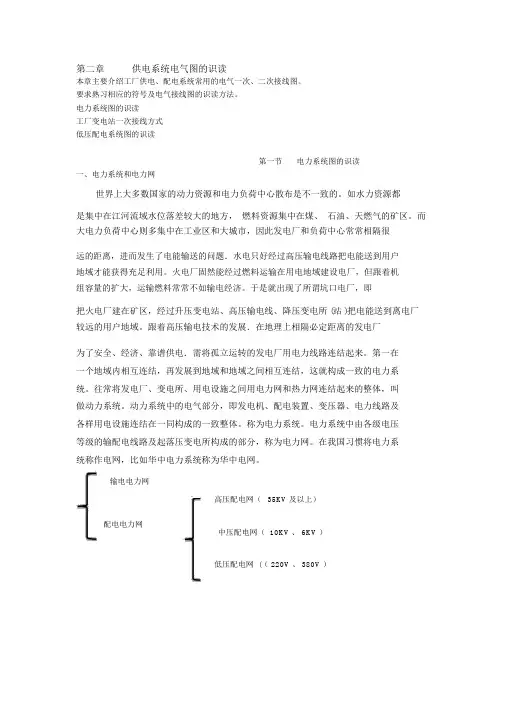

供电系统电气图的识读
第二章供电系统电气图的识读本章主要介绍工厂供电、配电系统常用的电气一次、二次接线图。
要求熟习相应的符号及电气接线图的识读方法。
电力系统图的识读工厂变电站一次接线方式低压配电系统图的识读第一节电力系统图的识读一、电力系统和电力网世界上大多数国家的动力资源和电力负荷中心散布是不一致的。
如水力资源都是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、天燃气的矿区。
而大电力负荷中心则多集中在工业区和大城市，因此发电厂和负荷中心常常相隔很远的距离，进而发生了电能输送的问题．水电只好经过高压输电线路把电能送到用户地域才能获得充足利用。
火电厂固然能经过燃料运输在用电地域建设电厂，但跟着机组容量的扩大，运输燃料常常不如输电经济。
于是就出现了所谓坑口电厂，即把火电厂建在矿区，经过升压变电站、高压输电线、降压变电所 (站 )把电能送到离电厂较远的用户地域。
跟着高压输电技术的发展．在地理上相隔必定距离的发电厂为了安全、经济、靠谱供电．需将孤立运转的发电厂用电力线路连结起来。
第一在一个地域内相互连结，再发展到地域和地域之间相互连结，这就构成一致的电力系统。
往常将发电厂、变电所、用电设施之间用电力网和热力网连结起来的整体，叫做动力系统。
动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各样用电设施连结在一同构成的一致整体。
称为电力系统。
电力系统中由各级电压等级的输配电线路及起落压变电所构成的部分，称为电力网。
在我国习惯将电力系统称作电网，比如华中电力系统称为华中电网。
输电电力网高压配电网（35KV 及以上）配电电力网中压配电网（ 10KV 、 6KV ）低压配电网 (（ 220V 、 380V ）二、电力系统电路图概括按目的来说：一是进行电能的传输、分派和变换;二是进行信息的传达和办理。
电力系统电路图分为两类：主电路图（一次系统图、一次回路图）协助电路图（二次系统图、二次回路图）主电路图：由一次设施构成的电路叫一次回路也叫主回路或一次系统，供电系统图就是用来电气设施主回路的构成部分及其连结方式的电路图。

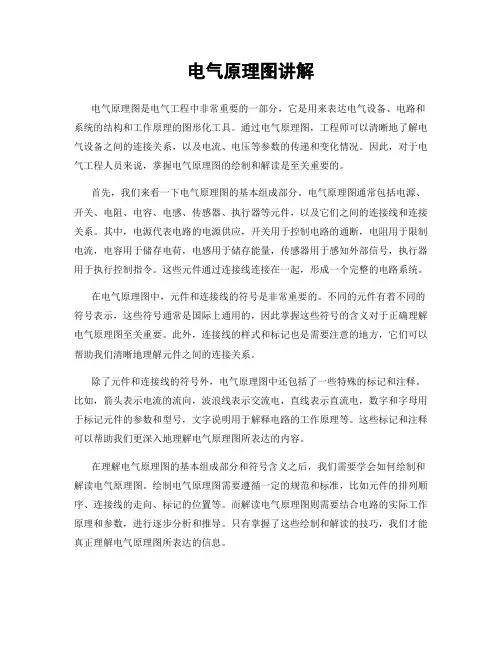

电气原理图讲解
电气原理图讲解电气原理图是电气工程中非常重要的一部分，它是用来表达电气设备、电路和系统的结构和工作原理的图形化工具。
通过电气原理图，工程师可以清晰地了解电气设备之间的连接关系，以及电流、电压等参数的传递和变化情况。
因此，对于电气工程人员来说，掌握电气原理图的绘制和解读是至关重要的。
首先，我们来看一下电气原理图的基本组成部分。
电气原理图通常包括电源、开关、电阻、电容、电感、传感器、执行器等元件，以及它们之间的连接线和连接关系。
其中，电源代表电路的电源供应，开关用于控制电路的通断，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，传感器用于感知外部信号，执行器用于执行控制指令。
这些元件通过连接线连接在一起，形成一个完整的电路系统。
在电气原理图中，元件和连接线的符号是非常重要的。
不同的元件有着不同的符号表示，这些符号通常是国际上通用的，因此掌握这些符号的含义对于正确理解电气原理图至关重要。
此外，连接线的样式和标记也是需要注意的地方，它们可以帮助我们清晰地理解元件之间的连接关系。
除了元件和连接线的符号外，电气原理图中还包括了一些特殊的标记和注释。
比如，箭头表示电流的流向，波浪线表示交流电，直线表示直流电，数字和字母用于标记元件的参数和型号，文字说明用于解释电路的工作原理等。
这些标记和注释可以帮助我们更深入地理解电气原理图所表达的内容。
在理解电气原理图的基本组成部分和符号含义之后，我们需要学会如何绘制和解读电气原理图。
绘制电气原理图需要遵循一定的规范和标准，比如元件的排列顺序、连接线的走向、标记的位置等。
而解读电气原理图则需要结合电路的实际工作原理和参数，进行逐步分析和推导。
只有掌握了这些绘制和解读的技巧，我们才能真正理解电气原理图所表达的信息。
总之，电气原理图是电气工程中不可或缺的一部分，它是工程师们交流和理解电路工作原理的重要工具。
通过学习和掌握电气原理图的绘制和解读技巧，我们可以更好地理解和设计电气系统，提高工作效率，确保工程质量。
电气识图基础讲解PPT(内容强大)讲解学习
Y Y 10千伏
1X
电力变压器 Y
SJ-8000 110 10.5
电流互感器 LAJ-6 600/5 断路器 SN10 10/600
隔离开关 CN8 10T/600
变配电所 Y 电气主接线
JSJW-10
RN2-10
GN810T/400 GN810T/400 SN10 10/600
GN-10T
LQJ-10
X0
X1
Y0
Y0 梯形程序图
12
3
4
X0
Y0
时序图
表示位置信息的电气图 安装简图
传送分拣设备俯视图
1
13
14 位置Ⅰ
11
2 位置Ⅱ
6 A
7
215mm
12 130mm
3
位置Ⅲ
8
10
B 9
1—光电传感器
2—电感式接近开关 3—电容式接近开关
A、B—气缸
6、7、8、9—磁性开关 10——交流异步电动机 11、12—出口溜槽 13—传送带 14—下料孔
电气图的组成
电气图表 技术说明 电气设备（或元件） 明细表 标题栏
（请阅读P6内容）
电气图的主要特点
主
主
主
元
配
要
要
要
件
套
表
表
表
正
相
达
达
达
常
关
形
内
要
状
图
式
容
素
态
纸
（请阅读P7内容）
电气符号
图形符号：组成、分类、应用。（请阅读P8～P11的内容） 阅读附录A：常用电气简图用的图形符号 阅读附录B：常用电气设备用的图形符号
电气原理图详解
电气控制原理图
电气控制原理图
空气开关 熔丝
按钮开关
交流接触器
热继电器
交流电机
电气控制原理图
空气开关 熔丝
交流接触器
热继电器
交流电机
电气控制原理图
空气开关
熔丝
交流接触器
热继电器
交流电机
电气控制原理图
空气开关 熔丝
交流接触器
热继电器
交流电机
电气控制原理图
空气开关
熔丝
交流接触器
热继电器
交流电机
• •
•
继电器
• 电磁式继电器的结构组成和 工作原理与电磁式的接触相 似，它也是由电磁机构和触 点系统两个主要部分组成。 电磁机构由线圈、铁心、衔 铁组成。触点系统由于其触 点都接在控制电路中，且电 流小，故不装设灭弧装置。 它的触点一般为桥式触点， 有常开和常闭两种形式。另 外，为了实现继电器动作参 数的改变，继电器一般还具 有改变释放弹簧松紧和改变 衔铁开后气隙大小的装置。
接近开关 微动开关
主令开关
•
控制按钮是一种接通或分断小电流电路的主令电器，其 结构简单．应用广泛。触头允许通过的电流较小．一般不超 过5A，主要用在低压控制电路中．手动发出控制信号。 ‘ • 控制按钮由按钮帽，复位弹簧，桥式动、静触头和外壳 等组成。一般为复合式．即同时具有常开、常闭触头。按下 时常闭触头先断开，然后常干)f触头闭合。去掉外力后在复恢 弹簧的作用下，常开触头断开，常闭秒久头复位。
自动开关（断路器）
主触点接线
主触点接线
交流接触器
•
电磁式的接触器是利用电磁吸力 的作用使主触点闭合或断开电动机 电路或负载电路的控制电器。用它 可以实现频繁的远距离操作，它具 有比工作电流大数倍的接通相分断 能力。接触器最主要的用途还是控 制电动机的启动、正反转、制动和 调速等。因此，它是电力拖动控制 系统中员重要的也是最常用的控制 电器。 • 接触器按其主触点控制的电路中的 电流分为直流接触器和交流接触器。
电力系统电气识图课件
电气主接线图识图
01
电气主接线图是表示电力系统主 设备连接关系的图纸，是电力系 统的重要组成部分。
02
电气主接线图的主要作用是表示 电力系统的主设备连接方式和运 行状态，为电力系统的正常运行 和故障处理提供依据。
电力系统电气识图课件
目录
• 电力系统概述 • 电气一次系统识图 • 电气二次系统识图 • 电力系统电气元件符号识别 • 电力系统电气图纸实例解析
01
电力系统概述
电力系统组成
电网
由高低压输电线路和变电所组成 ，负责将电能传输到负荷中心。
电力用户
包括居民、商业、工业等各类用 电单位。
01
02
电源
包括水力、火力、核能、风能、 太阳能等发电厂（站）。
04
电力系统电气元件符号识别
断路器与隔离开关符号识别
断路器符号识别
断路器用于控制电路的接通和断开，其符号通常由一个矩形框和一组连接线组成，连接线上标有电路的电压和 电流值。
隔离开关符号识别
隔离开关主要用于隔离电路，其符号通常由一个矩形框和一组断开的连接线组成，有时在矩形框内还会标注开 关的状态（闭合或断开）。
容。
输电线
介绍了输电线的作用、结构特 点、工作原理等。
绝缘子
解释了绝缘子的作用、结构特 点、工作原理等。
杆塔
解析了杆塔的作用、结构特点 、设计要求等。
感谢您的观看
THANKS
配电装置图识图
配电装置图是表示配电装置的结构和 连接关系的图纸，主要包括配电盘、 开关柜、控制柜等设备。
配电装置图的主要作用是表示配电装 置的结构和连接方式，为配电装置的 安装、调试和维护提供依据。
