混凝土施工图识图8法--板平法施工图的识读
钢筋混凝土结构施工图识读-项目
LB1
LB3
梁 板面标高标注示意图
模块1 钢筋混凝土结构 施工图识读
项目1.6 板平法施工图识读 任务1.6.1 有梁楼盖平法施工 图识读 一、钢筋混凝土有梁楼盖的类 型与构造 二、传统有梁楼盖结构施工 图识读 三、有梁楼盖平法施工图识 读
有梁楼盖平法施工图识读 板支座原位标注
板支座原位标注的内容包括：板支座上部非贯通纵筋 和悬挑板上部受力钢筋，如下图所示。
1
2
3
4
7
1800
1000
150
B
板支座上部非贯通纵筋
6
6900
1
1000
2
1800
5
1800
悬挑板上部受力钢筋
5
LB5
3
1800
9
A
150
LB4
板支座原位标注示意图
模块1 钢筋混凝土结构 施工图识读
模块1 钢筋混凝土结构 施工图识读
项目1.6 板平法施工图识读 任务1.6.1 有梁楼盖平法施工 图识读 一、钢筋混凝土有梁楼盖的类 型与构造 二、传统有梁楼盖结构施工 图识读 三、有梁楼盖平法施工图识 读
板的厚度 板的跨厚比 现浇钢筋混凝土板的最小厚度（mm）不应小于下表规
定的数值
单向板
模块1 钢筋混凝土结构 施工图识读
项目1.6 板平法施工图识读 任务1.6.1 有梁楼盖平法施工 图识读 一、钢筋混凝土有梁楼盖的类 型与构造 二、传统有梁楼盖结构施工 图识读 三、有梁楼盖平法施工图识 读
项目概述
通过本项目的学习，学生能够：了解钢筋 混凝土板的类型与截面尺寸；了解板的配筋及 构造要求；理解有梁楼盖平法施工图绘制方法、 注写内容与方法，并能识读施工图；理解无梁 楼盖平法施工图绘制方法、注写内容与方法， 并能识读施工图；能按照建筑结构制图标准及1 1G101-1标准设计图集等相关制图标准绘制板平 法施工图。
现浇板平法施工图识读课件
混凝土浇筑
按照施工图纸的要求，进行混凝土的浇筑 和振捣。
模板拆除与养护
01
02
03
模板拆除
在混凝土达到一定强度后 ，进行模板的拆除。
成品保护
对拆除后的混凝土结构进 行保护，避免损伤。
混凝土养护
对浇筑好的混凝土进行养 护，确保其达到设计强度 。
04
工程实例与案例分析
02
图纸识别与解读
图纸识别
设计说明
详细说明现浇板的施工要求、 规范和标准等，以及相关的设 计参数和指标。
立面图
以立面形式呈现现浇板的外观 和高度，以及与相邻构件的关 系。
图纸目录
列出施工图纸的清单，包括图 纸编号、名称、页数和图纸类 型等信息。
平面图
以平面形式呈现现浇板的布局 和尺寸，以及与周边构件的关 系。
土用量、钢筋用量等。
材料需求
根据现浇板的施工要求和设计 参数，列出所需材料的清单，
包括混凝土、钢筋等。
常见问题与解决方案
图纸理解错误
由于图纸内容复杂或细节不够清 晰，导致对图纸的理解出现偏差 或误解。解决方案是仔细阅读图 纸，如有需要可请求设计师进行
解释。
材料使用不当
在施工过程中发现使用的材料不 符合设计要求或规范标准。解决 方案是严格遵循设计要求和规范 标准，确保使用的材料符合规定
图纸分类
根据现浇板的类型和用途，可以 将现浇板平法施工图分为普通现 浇板平法施工图和预应力现浇板 平法施工图等。
图纸阅读流程与方法
阅读流程
首先应了解图纸目录和设计总说明，然后依次阅读基础平面图、楼层结构平面 图、屋面结构平面图以及其他详图，最后对图纸进行归纳总结。

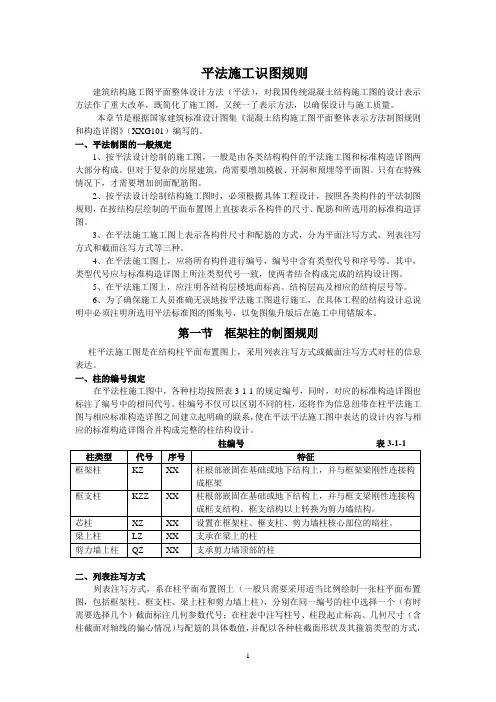

平法施工识图规则.
平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
二、列表注写方式列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图（如图3-1-2）图3-1-2 柱表平法施工图柱表注写内容：1、注写柱编号，柱编号由类型代号和序号组成，应符合表2-1-1的柱编号规定。
混凝土结构施工图的识读与交底
给排水
暖通
计
对
签 结构
电气
建筑物理
结构设计总说明
1．1．2 框架结构施工图的图纸会审与交底 一、建设部施工图设计文件审查要点
——结构专业审查要点 1）设计交底记录 2）图纸会审、设计变更、洽商记录
二、施工单位审图要点
作为施工单位工程技术人员，工程 开工之前，需识图、审图，再进行图纸 会审工作。掌握一些要点，则会事半功 倍。
设
校
会 建筑
给排水
暖通
计
对
签 结构
电气
建筑物理
结构设计总说明
基 础 平 法 施 工 图
柱平法施工图
柱 列 表 注 写
板 平 法 施 工 图
梁平法施工图
剪 力 墙 结 构 平 面 图
剪 力 墙 列 表 注 写
大样图
二、钢筋混凝土结构设计说明 ：
1 本工程结构设计的主要依据(同3.5.2条)； 2 设计0.000标高所对应的绝对标高值； 3 图纸中标高、尺寸的单位； 4 建筑结构的安全等级和设计使用年限，混凝土 结构的耐久性要求和砌体结构施工质量控制等级； 5 建筑场地类别、地基的液化等级、建筑抗震设 防类别、抗震设防烈度(设计基本地震加速度及 设计地震分组)和钢筋混凝土结构的抗震等级；
2、检查砖墙下有梁否。 3、结构平面中的梁，在梁表中是否全标出 了配筋情况。
4、检查主梁的高度有无低于次梁高度的情 况。
5、梁、板、柱在跨度相同、相近时，有无配 筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无 梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁 中心线是否与轴线平行或重合，检查梁宽有 无突出墙或柱外，若有，应提交设计处理。
5.2板平法施工图的识读
2、板平法施工图识读——原位标注
2、板平法施工图识读——原位标注
端部支座处上部非贯通纵筋
2、板平法施工图识读——原位标注
中间支座处上部非贯通纵筋
2、板平法施工图识读——平面注写识读
4.470板平法施工图（局部）
2、板平法施工图识读——课堂小结
板块集中标注
板
平
法
注
写
板支座原位标注
板块编号 板厚
贯通纵筋 板面标高高差（选注）
支座上部非贯通纵筋
2
板平法施工图识读
2、板平法施工图识读——平面注写
2、板平法施工图识读——平面注写
梁集中标注 平 面 注 写
梁原位标注
Hale Waihona Puke 2、板平法施工图识读——集中标注
编号
标注内容 （数据项）
制图规则解读
代号：LB、WB、XB对应楼面板、屋面板、悬挑板
1
板块编号
序号：××加在代号后面。
h=×××,垂直于板面的厚度，单位为mm。
2
板厚
h=×××/×××，悬挑板根部/端部的厚度
上部和下部分别标注：B—下部、T—上部
3
贯通纵筋 （单层或双层）
B&T—下部和上部双层相同配置 正交轴线分别注写：X—左到右、Y—下到上
X&Y—双向相同配置
4
板面标高高差 （选注）
有对结构层楼面标高的高差时，注写在括号（ ）内
2、板平法施工图识读——集中标注
楼面3号板块
板厚100mm
板上部为水平与垂直方向都是 HRB400、 直 径 为 8mm、 间 距 150mm的双向贯通筋
LB3
h=100
B：X&Y 8ⓐ150
板平法施工图识读—板平法施工图
2、梁下部纵筋
（3）当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为 6Φ25 2（-2）/4，则表示上排纵筋为 2Φ25，且不伸入 支座；下一排纵筋为 4Φ25，全部伸入支座。
（4）当设置暗梁时，柱上板带及跨中板带标注方式同无梁楼盖的标注，柱上板带 标注的配筋仅设置在暗梁之外的柱上板带范围内。
（5）暗梁中纵向钢筋的连接、锚固及支座上部纵筋的伸出长度等要求同轴线处柱 上板带中纵向钢筋。
无梁楼盖平法施工图是指在楼面板和屋面板布置图上采用平面注写的表达方式。 板平面注写主要有板带集中标注，板带支座原位标注两部分内容。
集中标注应在板带贯通纵筋配置相同跨的第一跨注写。相同编号的板带可选 择其一做集中标准，其他仅注写板带编号。
1、板块编号
板类型 楼面板 屋面板 悬挑板
代号 LB WB XB
序号 xx xx xx
2、板块的厚度
集中标注处标明板厚，如：h=120 在图名处标注板厚，如：
12.000~21.00板平面布置图 h=120
3、贯通纵筋
当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写(例如：XB
h=150/100
例：2Φ22 + (4Φ12)：用于六肢箍．其中 2Φ22 为通长筋，4Φ12 为架立筋。
4、暗梁上部通长筋或架立筋
当暗梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下 部纵筋的配筋值，用分号“ ； ”将上部与下部纵筋的配筋值分隔开来。 例 3Φ22；3Φ20：表示上部配置3Φ22，下部配置3Φ20。
案例：
Φ10@100/ 200(4)：表示箍筋为Ⅰ级钢筋，直径Φ10 ，加密区间距 为 100，非加密区间距为 200 ，均为四肢箍。
5.2板平法施工图的识读
2
板平法施工图识读
梁集中标注平
面
注
写
梁原位标注
标注内容编号
1制图规则解读
（数据项）
代号：LB、W B、X B对应楼面板、屋面板、悬挑板板块编号
序号：××加在代号后面。
h=×××,垂直于板面的厚度，单位为m m。
h=×××/×××，悬挑板根部/端部的厚度
2板厚
上部和下部分别标注：B—下部、T—上部
B&T—下部和上部双层相同配置贯通纵筋
3 4（单层或双层）正交轴线分别注写：X—左到右、Y—下到上
X&Y—双向相同配置
板面标高高差
（选注）
有对结构层楼面标高的高差时，注写在括号（）内
板厚100mm
楼面3号板块
LB3
h=100下部水平与垂直方向都是HRB400、直径8mm 、间距150mm 的双向贯通筋B ：X&Y
8ⓐ150
板上部为水平与垂直方向都是HRB400、直径为8mm 、间距150mm 的双向贯通筋
T ：X&Y 1508ⓐ
板面标高比4.470低0.015m 为4.455。
(－0.015)
端部支座处上部非贯通纵筋
中间支座处上部非贯通纵筋
2、板平法施工图识读——平面注写识读
4.470板平法施工图（局部）
2、板平法施工图识读——课堂小结
板块编号
板厚
板块集中标注
贯通纵筋板
平法注写
板面标高高差（选注）
支座上部非贯通纵筋板支座原位标注。
第14-钢筋混凝土结构施工图的识读
3640 2 2 7.41
4204 1 1 4.45
3490 2 2 1.55
650 18 18 2.60
用平法表示 钢筋混凝土梁
详图法：
优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。
缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之相关的其他图，修改繁琐。导致设计效 率低下。
二 梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
用详图法表示 钢筋混凝土梁
钢筋表
构件 构件 钢筋 钢筋 名称 数 编号 规格
L1 1
1 φ12 2 φ12 3 φ6 4 φ6
简图
长度 (mm)
每 件 支 数
总支 数
累计 质量 (kg)
2、原位标注
(2) 梁下部纵筋
②当同排纵筋有两种直径时，用加号“+”将两 种直径的纵筋相连，注写时角筋写在前面 如：梁下部纵筋注写为2Φ 25+2Φ 22，表示 2Φ 25放在角部，2Φ 22放在中部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板平法识图
板的平法识图
一、板的分类和钢筋配置的关系
二、04G101-4图集的板钢筋标注
板钢筋的标注分为集中标注（贯通纵筋）、原位 标注（非贯通纵筋）。 1.集中标注：以“板块”为单位，对于普通楼面 以一跨为一个板块。 内容：板块编号、板厚、贯通纵筋、标高差 （1）板块编号：同一编号板块的类型、板厚、贯通 纵筋均相同，但板面标高、跨度、平面形状、板支 座上部非贯通纵筋可以不同。
见教材67页
（2）板厚注写 h=100 h=80/60 (3) 贯通纵筋
见教材69页
3.原位标注
（2）板支座原位标注实例 1）单侧扣筋实例（单跨布置） 2) 双侧扣筋布置（向支座两侧对称延伸） （向支座两侧非对称延伸）
3）贯通短跨全跨扣筋布置Biblioteka 4）贯穿全悬挑长度扣筋布置
