数显恒温水浴锅校准报告

电热恒温水浴锅测量结果不确定度

电热恒温水浴锅温度偏差校准结果不确定度评定1.概述：1.1校准依据：JJF(辽)118—2011电热恒温水浴锅校准规范1.2测量标准：由型号为PR205AS 的温湿度场巡检仪和四线制A 级铂热电阻组成。

1.3被测对象：电热恒温水浴锅，测量范围（0～100）℃1.4测量方法：在水浴锅工作区域内选取5个测试点放置热电阻，将设备的温度控制器设定到要校准的温度点，稳定后读数，每3min 记录所有测试点示值一次，共测试11次。

2.数学模型o o d d t t t t ∆--=∆ （1）式中：△t d ——温度偏差，℃；t d ——被检设备温度显示仪表显示温度，℃；t o ——温湿度场仪读数，℃；△t o ——温度测量装置的修正值，℃。

3.方差与灵敏系数式（1）中t o ，t d ，△t o 互为独立，因而得11=∂∆∂=d d t t c ，12-=∂∆∂=o d t t c ，13-=∆∂∆∂=odt t c 故 ()()()o o d c t u t u t u u ∆++=22224.不确定度来源及分析 4.1 由t d 引入的不确定度对电热恒温水浴锅在60℃处做11次独立重复测量，从设备显示仪上读取15次显示值，记为t d1，t d2，…，t d15，平均值记为d t ，其测量列表如表1所示。

根据公式()()()112--=∑=n n t tt s ni ddid计算得算术平均值d t 的实验标准差s （d t ）=0.01℃。

则由11次独立重复测量引入的标准不确定分量u 1= s （d t ）=0.01℃，自由度1v =14 4.2 由t o 引入的不确定度对电热恒温水浴锅在60℃处做11次独立重复测量，从温湿度场巡检仪上读取11次显示值，记为t o1，t o2，…，t o15，平均值记为t ，其测量列表如表2所示。

根据公式()()()112--=∑=n n t tt s ni ooio计算得算术平均值o t 的实验标准差s （o t ）=0.03℃。

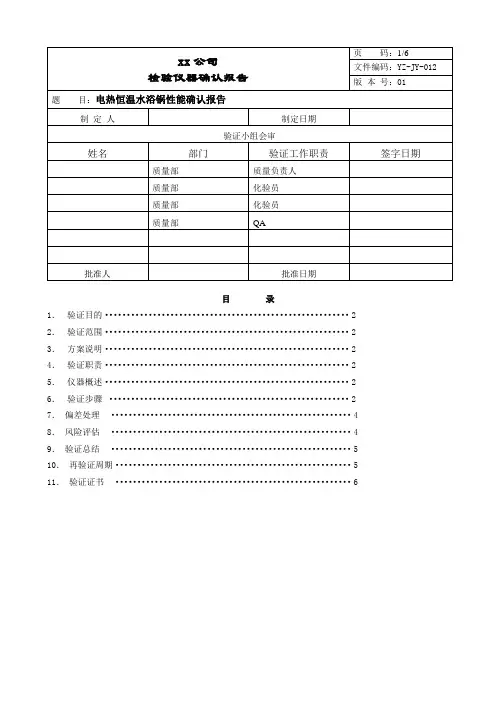

电热恒温水浴锅验证报告

目录1．验证目的 (2)2．验证范围 (2)3．方案说明 (2)4．验证职责 (2)5．仪器概述 (2)6．验证步骤 (2)7．偏差处理 (4)8．风险评估 (4)9．验证总结 (5)10．再验证周期 (5)11．验证证书 (6)一、确认目的此验证是为确认电热恒温水浴锅的运行和各种性能指标是否满足规定要求。

二、确认范围证明并保证本仪器确认后，经本仪器检验的数据真实可靠。

三、方案说明1.尽可能详细地填写本方案中的所有表格。

用墨水笔填写。

完成表格的人员应签上姓名和日期。

如果由一个以上的人填写，那么每一个人都应签上姓名和日期。

2.方案执行时可能会发现偏差。

一旦这种情况发生，应将一份“异常情况报告”送交验证领导小组进行处理。

3．验证小组最终做出验证报告，该报告由公司验证负责人批准。

四、验证职责1．验证领导小组负责验证工作的组织和协调。

负责验证数据及结果的审批。

负责验证报告的审批。

2. 质量部负责验证的检验工作。

负责保管验证文件。

五、设备概述1、设备概述：电热恒温水浴锅由锅体、电热体和控温系统三部分组成，水浴锅的外壳用优质钢板冲压成型，内胆锅用经化学处理的紫铜板制成，中层填充矿渣棉或其他隔热保温材料并装有电热管和金属控温元件。

用于水浴系统的加热测定。

2、设备名称：电热恒温水浴锅3、设备型号：HH-44、制造商：北京科伟永兴仪器有限公司六、确认步骤1、人员培训确认进行测试的人员必须接受足够的培训并将培训计划和考核结果存档（培训是现行GMP所要求的），熟悉检验仪器的操作原则，理解人员安全要求，全面理解仪器及检验的标准操作规程。

确认：A.已建立适当的培训计划。

是：否：B.操作人员已接受正常的指导。

是：否：C.记录并定期审阅操作人员的培训情况。

是：否：检查人：时间：年月日审核人：时间：年月日2.文件确认接受标准：资料齐全，SOP为现行版本，且在现场放置。

确认人：日期：复核人：日期：3.运行确认通电检查水浴锅中加入一定量的水（水位必须高于加热管及感温探头）；接通电源，打开面板电源开关，电源指示灯亮；旋转恒温控制器旋钮，加热体工作，加热指示灯亮，无异常气味；待锅中水温上升约50℃时，调整恒温控制器旋钮与加热方向相反，直到恒温指示灯亮，加热指示灯灭，再微调旋钮。

电热恒温水浴锅测量结果不确定度

电热恒温水浴锅温度偏差校准结果不确定度评定1.概述：1.1校准依据：JJF(辽)118—2011电热恒温水浴锅校准规范1.2测量标准：由型号为PR205AS 的温湿度场巡检仪和四线制A 级铂热电阻组成。

1.3被测对象：电热恒温水浴锅，测量范围（0～100）℃1.4测量方法：在水浴锅工作区域内选取5个测试点放置热电阻，将设备的温度控制器设定到要校准的温度点，稳定后读数，每3min 记录所有测试点示值一次，共测试11次。

2.数学模型o o d d t t t t ∆--=∆ （1）式中：△t d ——温度偏差，℃；t d ——被检设备温度显示仪表显示温度，℃；t o ——温湿度场仪读数，℃；△t o ——温度测量装置的修正值，℃。

3.方差与灵敏系数式（1）中t o ，t d ，△t o 互为独立，因而得11=∂∆∂=d d t t c ，12-=∂∆∂=o d t t c ，13-=∆∂∆∂=odt t c 故 ()()()o o d c t u t u t u u ∆++=22224.不确定度来源及分析 4.1 由t d 引入的不确定度对电热恒温水浴锅在60℃处做11次独立重复测量，从设备显示仪上读取15次显示值，记为t d1，t d2，…，t d15，平均值记为d t ，其测量列表如表1所示。

根据公式()()()112--=∑=n n t tt s ni ddid计算得算术平均值d t 的实验标准差s （d t ）=0.01℃。

则由11次独立重复测量引入的标准不确定分量u 1= s （d t ）=0.01℃，自由度1v =14 4.2 由t o 引入的不确定度对电热恒温水浴锅在60℃处做11次独立重复测量，从温湿度场巡检仪上读取11次显示值，记为t o1，t o2，…，t o15，平均值记为t ，其测量列表如表2所示。

根据公式()()()112--=∑=n n t tt s ni ooio计算得算术平均值o t 的实验标准差s （o t ）=0.03℃。

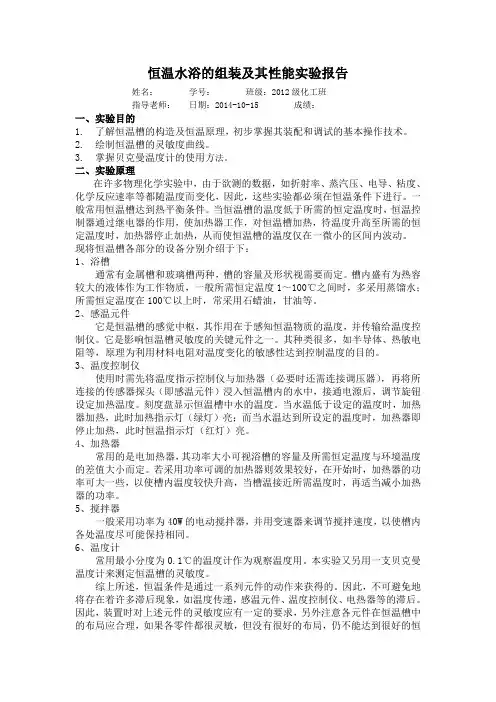

恒温水浴的组装及其性能实验报告1

恒温水浴的组装及其性能实验报告姓名：学号：班级：2012级化工班指导老师：日期：2014-10-15 成绩：一、实验目的1. 了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本操作技术。

2. 绘制恒温槽的灵敏度曲线。

3. 掌握贝克曼温度计的使用方法。

二、实验原理在许多物理化学实验中，由于欲测的数据，如折射率、蒸汽压、电导、粘度、化学反应速率等都随温度而变化，因此，这些实验都必须在恒温条件下进行。

一般常用恒温槽达到热平衡条件。

当恒温槽的温度低于所需的恒定温度时，恒温控制器通过继电器的作用，使加热器工作，对恒温槽加热，待温度升高至所需的恒定温度时，加热器停止加热，从而使恒温槽的温度仅在一微小的区间内波动。

现将恒温槽各部分的设备分别介绍于下：1、浴槽通常有金属槽和玻璃槽两种，槽的容量及形状视需要而定。

槽内盛有为热容较大的液体作为工作物质，一般所需恒定温度1～100℃之间时，多采用蒸馏水；所需恒定温度在100℃以上时，常采用石蜡油，甘油等。

2、感温元件它是恒温槽的感觉中枢，其作用在于感知恒温物质的温度，并传输给温度控制仪。

它是影响恒温槽灵敏度的关键元件之一。

其种类很多，如半导体、热敏电阻等，原理为利用材料电阻对温度变化的敏感性达到控制温度的目的。

3、温度控制仪使用时需先将温度指示控制仪与加热器（必要时还需连接调压器），再将所连接的传感器探头（即感温元件）浸入恒温槽内的水中，接通电源后，调节旋钮设定加热温度。

刻度盘显示恒温槽中水的温度。

当水温低于设定的温度时，加热器加热，此时加热指示灯（绿灯）亮；而当水温达到所设定的温度时，加热器即停止加热，此时恒温指示灯（红灯）亮。

4、加热器常用的是电加热器，其功率大小可视浴槽的容量及所需恒定温度与环境温度的差值大小而定。

若采用功率可调的加热器则效果较好，在开始时，加热器的功率可大一些，以使槽内温度较快升高，当槽温接近所需温度时，再适当减小加热器的功率。

5、搅拌器一般采用功率为40W的电动搅拌器，并用变速器来调节搅拌速度，以使槽内各处温度尽可能保持相同。

恒温水浴锅校准作业指导书

XXXXXXXX 有限公司
标题：计量仪器校准作业指导书
恒温水浴锅
编号：
CSB/WI-QC-05-01
版次： A
修订号： 0
第1页
共2页
发布日期
实施日期
1.0 目的：保证计量仪器的有效使用，确保产品实现过程的质量。
2.0 适用范围；本公司所有恒温水浴锅箱。
3.0 校准依据：
3.1 CSB/QP-13《检测设备管理程序》
5.4 校准过程:
5.4.1 将已检定的温度计插入测试点上。
5.4.2 打开电源,.将水浴锅温度设定至校准温度 60℃,此时标示温度为 60℃.
5.4.3 至恒温后(红灯亮时),开始记录温度计的温度,每 1min 测定一次,连续进行 10 次.
5.5 数据处理:
5.5.1 温度偏差(中部测试点): △ td= td- t0 式中: △ td----温度偏差,℃ td----设备显示温度(标示温度)平均值, ℃ t0----中部测试温度 n 次的平均值, ℃
3.2 JJF1030-1998《恒温槽技术性能测试规范》
3.3 JJF1059-1999《测量不确定度评定与表示》
4.0 职责：
4.1 品管部计量管理人员负责计量仪器的校准工作。
4.2 相关使用部门配合计量管理人员进行校准工作。
5.0 校准方法：
5.1 校准项目；
项目
计量特性
恒温水浴锅
温度偏差
±2℃
U U U 5.6.3 合成不确定度 = 2+ 2
C
A
B
5.6.4 扩展不确定度:U=k UC(k=2) 5.7 校准周期：6 个月 5.8 量值溯源图
XX 市质量计量监督检测所

HH-4型数显恒温水浴锅(S135)性能确认验证方案

NO：WA0168-821-PⅡ/11验证方案HH-4型数显恒温水浴锅（S135）性能确认（PQ）方案目录方案批准 11、概述 22、目的 23、人员及职责 24、验证程序 35、可接受标准 36、验证结果 37、完成期限 48、再验证 49、附件附件1：性能确认（PQ） 5 PQ测试1：检测仪器确认 6PQ测试2：温度波动性及均匀性7 附件2：偏差报告10 附件3：支持性文件11 附件4：验证培训记录12方案批准HH-4型数显恒温水浴锅（S135）性能确认（PQ）方案（NO: WA0168-821-PⅡ/11）1.概述安装在综合楼B2楼肝素测定室的HH-4型数显恒温水浴锅（S135）是由金坛市新航仪器厂所生产的常规简易恒温仪器，其特点是操作简便，使用安全，内锅采用不锈钢，抗腐蚀性能强。

该设备日常主要用于实验中的水浴恒温处理，其工作温度控制要求为33±2℃和43±2℃。

本仪器前次验证于2010年5月28日完成，验证报告编号为W A0168-821-RⅠ/10。

本方案为安装在综合楼B2楼肝素测定室的HH-4型数显恒温水浴锅（S134）的定期性能再验证，其验证依据为验证总计划（TC0063-05）、《JJF 1030-1998恒温槽技术性能测试规范》及WE0935《常用恒温槽标准操作规程》。

此次仪器的温度控制要求从32±2℃和42±2℃改为33±2℃和43±2℃，故性能验证（PQ）的方法和可接受标准与前次验证比较其相关内容也有所改变，其他无变化。

2.目的对本公司的HH-4型数显恒温水浴锅（S135）进行性能再验证，确认仪器运行是否正常，性能是否满足使用要求。

3.人员及职责3.1.验证小组成员及职责3.2.验证领导小组成员及职责4.验证程序4.1.性能确认（PQ）（按附件1执行）4.1.1.PQ测试1：检测仪器确认4.1.2.PQ测试2：温度波动性及均匀性4.2.偏差报告（见附件2）在本方案实施过程中发生的所有偏差均应作好记录。

HH系列数显恒温水浴锅SOP操作规范

1仪器组成
由主机控制面板、浴槽、加热组件及温度传感器、LED显示屏等组件构成。

2环境条件
温度：室温～100℃交流电流：220V
3适合范围
HH系列数显恒温水浴主要用于实验室中蒸馏，干燥，浓缩，及温渍化学药品或生物制品，也可用于恒温加热和其它温度试验。

4操作步骤
4.1 向工作室水箱注入适量的洁净自来水，直至水面距浴槽顶端
1-2cm为宜，放置容器。

4.2 接通电源。

4.3 选择恒温温度。

水浴锅HH系列将温度“设置—测温"选择开关
拨向“设置"处，调节温控旋钮，数字显示所需的设定温度。

水浴锅HH系列将温度“设置—测温"选择开关拨向“测温"处，数字显示工作水箱的实际温度（红色指示灯亮，表示加热器工作）。

4.4 水浴锅HH系列工作完毕，将温控旋钮置于最小值，切断电源。

5注意事项
5.1 禁止在水浴锅HH系列无水状态使用加热器。

加热管使用一年
后，请检查（包括连接点）是否完好。

5.2 每次使用前检查浴槽水位，及时补水，保持正常水位。

5.3 水浴锅HH系列当第一次使用恒温时，水箱内的实际温度会出现
大于设定温度属正常现象，反复加热2-3次，即能正常工作，因温度传感器需要激活才能稳定。

5.4 在仪器运行时，如果发现不正常现象，应立即切断电源，与仪
器管理员联系。

6 日常维护和保养
6.1 定期擦洗仪器的外部，保持仪器的整洁。

6.2 浴槽中水应定期更换，避免长菌和青苔，阻塞水泵。

6.3 长时间不用时，应将工作室水箱中的水排除，用软布擦净并晾
干。

恒温水浴的组装及其性能测试实验报告

实验一恒温水浴的组装及其性能测试一、目的要求1.了解恒温水浴的构造及其工作原理，学会恒温水浴的装配技术。

2.测绘恒温水浴的灵敏度曲线。

3.掌握数字贝克曼温度计的使用方法。

二、实验原理在许多物理化学实验中，由于待测的数据如折射率、粘度、电导、蒸气压、电动势、化学反应的速率常数、电离平衡常数等都与温度有关。

因此，这些实验都必须在恒温的条件下进行．这就需要各种恒温的设备。

通常用恒温槽来控制温度，维持恒温。

一般恒温槽的温度都是相对的稳定．多少总有一定的波动，大约在±0.1℃，如果稍加改进也可达到0.01℃，要使恒温设备维持在高于室温的某一温度，就必须不断补充一定的热量，使由于散热等原因引起的热损失得到补偿。

恒温槽之所以能够恒温，主要是依靠恒温控制器来控制恒温槽的热平衡。

当恒温槽的热量由于对外散失而使其温度降低时，恒温控制器就驱使恒温槽中的电加热器工作。

待加热到所需要的温度时，它又会使其停止加热，使恒温槽温度保持恒定。

恒温槽的装置是多种多样的。

它主要包括下面的几个部件：敏感元件，也称感温元件；控制元件；加热元件。

感温元件将温度转化为电信号而输送给控制元件，然后由控制元件发出指令，让电加热元件加热或停止加热。

图l.1即是一恒温装置。

它由浴槽、加热器、搅拌器、温度计、感温元件、恒温控制器等组成。

现分别介绍如下：1．浴槽：通常用的是10dm3的圆柱形玻璃容器。

槽内一般放蒸馏水，如恒温的温度超过了100℃可采用液体石蜡或甘油。

温度控制的范围不同，水浴槽中介质也不同，一般来说：-60℃～30℃时用乙醇或乙醇水溶液；0℃～90℃时用水；80℃～160℃时用甘油或甘油水溶液；70℃～200℃时用液体石蜡、硅油等。

图1.1 恒温槽装置图2．加热器常用的是电热器、把电阻丝放人环形的玻璃管中，根据浴槽的直径大小，弯曲成圆环制成。

它可以把加热丝放出的热量均匀地分布在圆形恒温槽的周围。

电加热器由电子继电器进行自动调节，以实现恒温。
