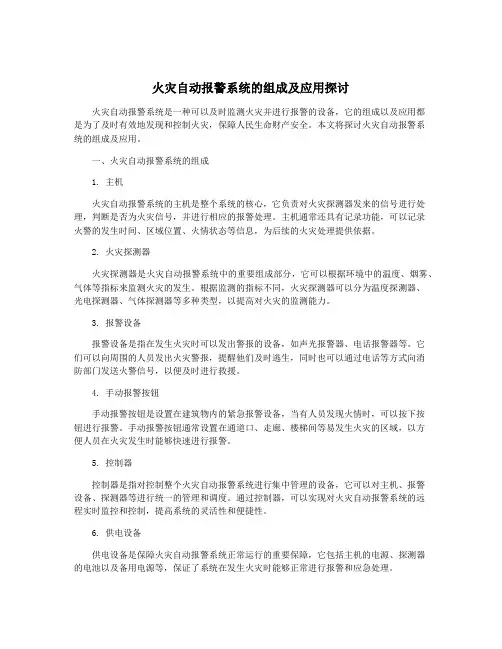

火灾自动报警系统的组成及应用探讨
火灾自动报警系统的组成及应用探讨火灾自动报警系统是一种可以及时监测火灾并进行报警的设备，它的组成以及应用都是为了及时有效地发现和控制火灾，保障人民生命财产安全。
本文将探讨火灾自动报警系统的组成及应用。
一、火灾自动报警系统的组成1. 主机火灾自动报警系统的主机是整个系统的核心，它负责对火灾探测器发来的信号进行处理，判断是否为火灾信号，并进行相应的报警处理。
主机通常还具有记录功能，可以记录火警的发生时间、区域位置、火情状态等信息，为后续的火灾处理提供依据。
2. 火灾探测器火灾探测器是火灾自动报警系统中的重要组成部分，它可以根据环境中的温度、烟雾、气体等指标来监测火灾的发生。
根据监测的指标不同，火灾探测器可以分为温度探测器、光电探测器、气体探测器等多种类型，以提高对火灾的监测能力。
3. 报警设备报警设备是指在发生火灾时可以发出警报的设备，如声光报警器、电话报警器等。
它们可以向周围的人员发出火灾警报，提醒他们及时逃生，同时也可以通过电话等方式向消防部门发送火警信号，以便及时进行救援。
4. 手动报警按钮手动报警按钮是设置在建筑物内的紧急报警设备，当有人员发现火情时，可以按下按钮进行报警。
手动报警按钮通常设置在通道口、走廊、楼梯间等易发生火灾的区域，以方便人员在火灾发生时能够快速进行报警。
5. 控制器控制器是指对控制整个火灾自动报警系统进行集中管理的设备，它可以对主机、报警设备、探测器等进行统一的管理和调度。
通过控制器，可以实现对火灾自动报警系统的远程实时监控和控制，提高系统的灵活性和便捷性。
6. 供电设备供电设备是保障火灾自动报警系统正常运行的重要保障，它包括主机的电源、探测器的电池以及备用电源等，保证了系统在发生火灾时能够正常进行报警和应急处理。
1. 商业建筑商业建筑包括各类购物中心、写字楼、酒店等，人员数量众多、活动频繁，一旦发生火灾后果不堪设想。
在商业建筑中使用火灾自动报警系统尤为重要，及时发现火灾并进行报警，可以大大减少火灾对人员和财产的危害。
火灾自动报警系统
火灾自动报警系统汇报人:日期:目录CONTENCT •火灾自动报警系统概述•火灾自动报警系统的基本原理•火灾自动报警系统的设计与安装•火灾自动报警系统的维护与保养•火灾自动报警系统的应用实例•火灾自动报警系统的未来发展趋势01火灾自动报警系统概述火灾自动报警系统的定义和组成定义火灾自动报警系统是一种能够自动检测火灾并发出警报的设备系统，包括探测器、报警控制器、联动装置等组成部分。
组成火灾自动报警系统主要由探测器、报警控制器、联动装置等组成。
其中，探测器负责检测火灾信号，报警控制器接收探测器发出的信号并发出警报，联动装置则根据报警信号联动相关设备进行灭火等操作。
及时发现火灾提高灭火效率保障生命安全火灾自动报警系统能够实时监测火灾信号，一旦发现异常，立即发出警报，从而及时发现火灾，减少火灾造成的损失。
火灾自动报警系统能够准确检测火灾位置和情况，为灭火人员提供准确的信息，提高灭火效率，减少人员伤亡和财产损失。
火灾自动报警系统的及时警报能够提醒人们尽快逃离现场，保障生命安全。
火灾自动报警系统的重要性根据使用场所和功能的不同，火灾自动报警系统可分为工业用和民用两大类。
工业用火灾自动报警系统通常用于工厂、仓库等工业场所，而民用火灾自动报警系统则用于住宅、商场等民用建筑。
分类火灾自动报警系统广泛应用于各种场所，如工厂、仓库、住宅、商场、酒店、学校等。
在这些场所中，火灾自动报警系统能够有效地预防和扑灭火灾，保障人们的生命财产安全。
应用火灾自动报警系统的分类和应用02火灾自动报警系统的基本原理80%80%100%火灾探测原理利用烟雾粒子对光线的遮挡，改变光线的传播路径，实现火灾的探测。
利用温度变化引起的热敏电阻值的变化，实现火灾的探测。
利用火焰对特定波段的光的吸收或反射，实现火灾的探测。
感烟探测器感温探测器火焰探测器接收火灾探测器的信号，进行数据处理和分析，判断是否有火灾发生。
火灾报警控制器在火灾报警控制器确认有火灾发生时，发出声光信号，提示人员采取应急措施。
火灾自动报警控制系统的组成及动作原理
火灾自动报警控制系统的组成及动作原理第一，火灾传感器检测：火灾自动报警控制系统中的传感器主要用于
检测火灾的一些特征，如烟雾、温度和火焰等。
传感器可以通过不同的检
测原理来实现，如光电式烟雾探测器、温度传感器和红外线火焰探测器等。
当传感器检测到异常时，会发出信号并传输给中控主机。
第二，中控主机信号处理：中控主机是火灾自动报警控制系统的核心
部件，它接收传感器发送的信号后进行信号处理和判断。
中控主机可以根
据不同的传感器信号采取不同的判断方法，并通过内部的电路和算法来确
定是否发生火灾，并决定何时进行报警。
第三，报警设备响应：当中控主机判断发生火灾时，会发出报警信号
并触发报警设备。
报警设备通常包括火灾警报器、闪光灯和语音报警装置等。
这些设备可以通过声音、光闪等方式向周围的人员发出警报信号，以
便引起人们的注意并采取相应的逃生措施。
第四，灭火控制设备激活：同时，中控主机还可以触发灭火控制设备
进行灭火。
灭火控制设备主要是指自动灭火系统，如喷水灭火系统或气体
灭火系统等。
中控主机可以通过电磁阀、电动阀门等控制设备，来打开灭
火装置并向起火地点喷洒灭火剂，以便迅速扑灭火源。
通过以上动作原理，火灾自动报警控制系统可以实时监测火灾的发生
并及时采取措施进行报警和灭火，保护生命和财产的安全。
它在很大程度
上提高了火灾的检测和处理效率，减少了火灾带来的灾害损失。
因此，在
各种公共场所和建筑物中广泛应用。
同时，还可以与其他安全设备，如防
盗报警系统和视频监控系统等进行联动，形成完善的安全防护系统。
火灾自动报警控制系统的组成及动作原理
工作原理：当发生火灾时，手动按下报警按钮或拉动报警拉线，触发报警系统，向控制中 心发送火灾报警信号。
特点：操作简单，易于使用，是火灾报警系统中不可或缺的一部分。
消防联动设备
消防联动设备：包括消防泵、喷 淋泵、排烟机等，用于控制火灾 现场的设备联动，实现灭火和排 烟等功能。
特点：简单易用，可及 时发现火灾并启动报警 系统
应用场所：适用于人员 密集场所或重点防火单 位
消防联动设备的工作原理
消防联动设备包 括消防控制柜、 消防泵、喷淋泵 等
当火灾发生时， 火灾自动报警系 统探测到火警信 号，通过联动控 制线传输到消防 控制柜
消防控制柜接收 到火警信号后， 根据预设的逻辑 关系，启动相应 的消防泵或喷淋 泵等设备
探测器的工作原理
探测器的工作原理：探测器通过检测火灾产生的烟雾、热量和火焰等信号， 将信号转换为电信号，触发报警系统。
控制器的动作原理：控制器接收到探测器的信号后，进行判断和处理，输 出相应的控制信号，启动消防设备进行灭火或排烟等操作。
联动设备的动作原理：联动设备根据控制器的控制信号，自动执行相应的 消防操作，如启动喷淋系统、打开排烟口等。
探测器：检测火灾产生的烟雾、热量、火焰等物理量，并将其转换为电信 号传输到报警控制器。
手动报警按钮：当发现火灾时，手动按下按钮，向控制中心发送报警信号。
消防设备：包括灭火器、喷淋系统、消防泵等，用于扑灭火灾和保障人员 安全。
手动报警装置
定义：手动触发火灾报警系统，通过按下报警按钮或拉动手动报警装置，向控制中心发送 火灾报警信号。
报警设备的动作原理：报警设备在接收到探测器的信号后，发出声光报警 信号，通知人员及时疏散和采取相应措施。
火灾自动报警系统基本原理附图解
3
( 非 防 爆 型 时 省 略 )
4
控 制 器 特 征 代 号
5
控 制 器 结 构 特 征 代 号
6
联 动一 型般 火省 灾略 报 警 控 制 器
( )
7
报 警 控 制 器 厂 家 代 号
B
L
专注 规范 说到做到
Q—区域型
4-----控制器特征代号
J—集中型
T —通用型 B—壁挂式
5-----控制器结构特征代号
G—立柜式 T —琴台式
例：JB-QG-GST5000 海湾安全技术有限公司生产的“GST5000型区域型柜式火灾报警控制器” 。
专注
规范
说到做到
专注 规范 说到做到
专注
规范
说到做到
火灾探测器分类 感烟火灾探测器
离子感烟探测器 光电感烟探测器 定温探测器
感温火灾探测器 火灾探测器 感光火灾探测器
差温探测器 差定温探测器 紫外火焰探测器 红外火焰探测器 感温感烟探测器 感烟感光探测器 催化燃烧式 半导体式
专注 规范 说到做到
复合式火灾探测器 可燃气体探测器
1、感烟探测器
利用着火时产生的烟雾探测火灾的传感器称 为感烟探测器。这是应用最为广泛的火灾探测器 ，分为离子感烟和光电感烟两种。 离子感烟探测器是根据烟雾能遮挡镅元素放 射出的α射线的原理制作的。 光电感烟探测器是火灾产生的烟雾遮挡可见 光或红外光从而发出电信号的一种探测器。感烟 探测器主要应用于低粉尘环境，如：电子计算机 房、通讯机房、宾馆、办公楼等，而不使用于湿 度大、有灰尘或水蒸气、风速大的场所，也不适 用于有腐蚀性气体和工艺过程中产生烟的场所。
专注
规范
说到做到
火灾自动报警系统基本原理_-附图解
（四）电源
火灾自动报警系统属于消防用电设备，应设有主电源和直 流备用电源。其主电源应当采用消防电源，备用电源一般采用 蓄电池组。
（五）联动装置
在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能 自动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动 控制装置，火灾报警控制器与联动装置之间通过输出类型的模块来进行 连接，一般的联动控制装置有： 自动灭火系统 室内消火栓系统 防烟、排烟系统及空调通风系统 常开防火门、防火卷帘 非消防电源控制装置 电梯迫降控制装置 火灾应急广播的控制装置
2、火灾显示盘
火灾显示盘（又称复示盘或楼层显示器 ）用于接收火灾报警控制器发出的信号，显 示发出火警部位或区域，通常设置于经常有 人员存在或活动而没有设置火灾报警控制器 的现场区域。 火灾显示盘根据显示方式的不同可以分 为汉显式、数显式、图形显示型。
火灾显示盘
（三）火灾警报装置
火灾警报装置是在火灾自动报警系统中 ，用以发出区别于环境声、光的火灾警报信 号的装置称为火灾警报装置。声光报警器就 是一种最基本的火灾警报装置，它以声、光 方式向报警区域发出火灾警报信号，以提醒 人们展开安全疏散、灭火救灾等行动。 火灾警报装置有：声光警报器，警铃等
5、手动报警按钮
手动报警按钮:手动报警按钮是火灾报警系 统中的一个设备类型，当人员发生火灾时在火 灾探测器没有探测到火灾的时候人员手动按下 手动报警按钮，报告火灾信号。正常情况下当 手动报警按钮报警时，火灾发生的几率比火灾 探测器要大的多，几乎没有误报的可能。因为 手动报警按钮的报警出发条件是必须人工按下 按钮启动。按下手动报警按钮的的时候过3-5秒 钟手动报警按钮上的火警确认灯会点亮，这个 状态灯表示火灾报警控制器已经收到火警信号 ，并且确认了现场位置。
火灾自动报警系统主要组件及工作原理简介
一、触发器件
2、手动报警按钮
手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按
下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收
到报警信号后，显示出报警按钮的编码信息并发出报警声响。是火 灾自动报警系统中不可缺少的组成部分之一。
二、报警装置
报警装置
▪ 在火灾自动报警系统中，用以接收、显示和传递火灾报警
▪ 检查消音、复位功能；
▪ 检查屏蔽功能； ▪ 使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能； ▪ 使至少50个输入/输出模块同时处于动作状态(模块总数少于50个时，使所有模块动作)， 检查消防联动控制器的最大负载功能； ▪ 检查主、备电源的自动转换功能。
五、主电和备电的要求
1.根据建筑设计防火规范GB 50016-2006， 建筑物、储罐（区）、堆场的消防用电设备，其电源应符合下列规定：
、消防电动装置等消防设备组成，完成消防联动控制功能；并能接收
和显示消防电话、电梯、传输设备、消防应急广播系统、自动喷水灭 火系统、消火栓系统、气体灭火系统、水喷雾灭火系统、泡沫和干粉
灭火系统、防烟排烟系统、防火门及卷帘系统、消防应急照明和疏散
指示系统、消防通讯系统等消防设备或系统的动态信息。
四、联动控制器
信号，并能发出控制信号和具有其它辅助功能的控制指示
设备称为火灾报警装置。
▪ 火灾报警控制器为火灾探测器供电，接收、显示和传输火
灾报警信号，并能对自动消防设备发出控制命令，是火灾
自动报警系统中的核心组成部分。
二、报警装置
1.报警控制器
▪ 处理和显示火警、故障、隔离、启动、动作等信息
▪ 火灾优先功能；
1.4 消防电源的负荷分级应符合现行国家标准《供配电系统设计规范》GB 50052 的有关规
火灾自动报警系统
火灾自动报警系统火灾自动报警系统，一般由火灾探测器、区域报警器和集中报警器组成；也可以根据工程的要求同各种灭火设施和通讯装置联动，以形成中心控制系统，即由自动报警、自动灭火、安全疏散、系统过程显示、消防档案管理等组成一个完整的消防控制系统。
火灾探测器是探测火灾的仪器，由于在火灾发生的阶段，将伴随产生烟雾、高温和火光。
这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火灾。
区域报警器能将所在楼层之探测器发出的信号转换为声光报警，并在屏幕上显示出火灾的房间号；同时还能监视若干楼层的集中报警器、输出信号或控制自动灭火系统。
集中报警是将接收到的信号以声光方式显示出来，其屏幕上也具体显示出着火的楼层和房间号，机上停走的时钟记录下首次报警时间性，利用本机专用电话，还可迅速发出指示和向消防队报警。
此外，也可以控制有关的灭火系统或将火灾信号传输给消防控制室。
烟雾检测报警器的方案设计烟雾检测报警器是能够检测环境中的烟雾浓度，并具有报警功能的仪器，仪器的最基本组成部分应包括：烟雾信号采集电路、模数转换电路、单片机控制电路。
烟雾信号采集电路一般由烟雾传感器和模拟放大电路组成，将烟雾信号转化为模拟的电信号。
模数转换电路将从烟雾检测电路送出的模拟信号转换成单片机可识别的数字信号后送入单片机。
单片机对该数字信号进行滤波处理，并对处理后的数据进行分析，是否大于或等于某个预设值(也就是报警界限)，如果大于则启动报警电路发出报警声音，反之则为正常状态。
为方便检测与监控，使仪器测试人员及用户能够直观地观察到环境中的可燃烟雾浓度值，可将浓度值送到数码管显示。
方便调节报警限，可以加入按键。
为使报警装置更加完善，可以在声音报警基础上，加入闪光报警，变化的光信号可以引起用户注意，弥补嘈杂环境中声音报警的局限。
以上是根据报警器应具备的功能，提出的整体设计思路。
烟雾检测报警器的工作原理首先，传感器送来的烟雾浓度对应的微小的电压信号经过放大，转化成较大的电压信号送入STC12C5410AD单片机；然后，在STC12C5410AD单片机内A/D转换、浓度比较，对数据进行线性化处理，将数字化电压信号转化成为对应的十进制浓度值；最后，将实际可燃性气体浓度送入液晶，并判断浓度值是否超出报警限，当浓度处于正常状态绿灯长亮，当烟雾浓度超出设定的限定值时，发出声音报警并伴随红灯闪亮。
