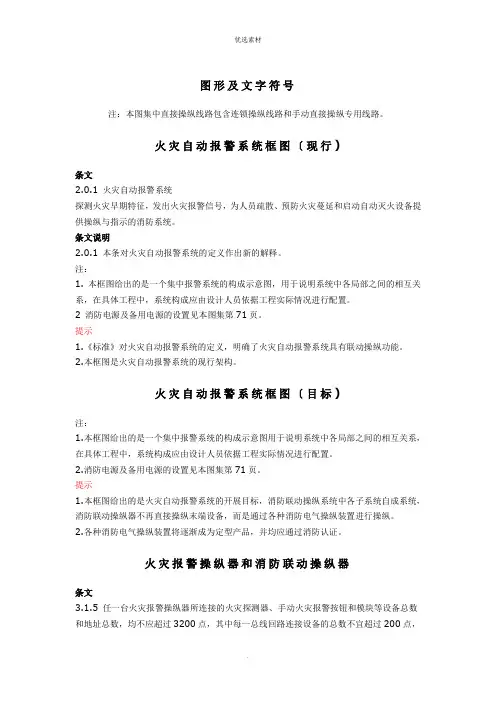

图形及文字符号注：本图集中直接操纵线路包含连锁操纵线路和手动直接操纵专用线路。
火灾自动报警系统框图〔现行)条文2.0.1 火灾自动报警系统探测火灾早期特征，发出火灾报警信号，为人员疏散、预防火灾蔓延和启动自动灭火设备提供操纵与指示的消防系统。
条文说明2.0.1 本条对火灾自动报警系统的定义作出新的解释。
注：1. 本框图给出的是一个集中报警系统的构成示意图，用于说明系统中各局部之间的相互关系，在具体工程中，系统构成应由设计人员依据工程实际情况进行配置。
2 消防电源及备用电源的设置见本图集第71页。
提示1.《标准》对火灾自动报警系统的定义，明确了火灾自动报警系统具有联动操纵功能。
2.本框图是火灾自动报警系统的现行架构。
火灾自动报警系统框图〔目标)注：1.本框图给出的是一个集中报警系统的构成示意图用于说明系统中各局部之间的相互关系，在具体工程中，系统构成应由设计人员依据工程实际情况进行配置。
2.消防电源及备用电源的设置见本图集第71页。
提示1.本框图给出的是火灾自动报警系统的开展目标，消防联动操纵系统中各子系统自成系统，消防联动操纵器不再直接操纵末端设备，而是通过各种消防电气操纵装置进行操纵。
2.各种消防电气操纵装置将逐渐成为定型产品，并均应通过消防认证。
火灾报警操纵器和消防联动操纵器条文3.1.5 任一台火灾报警操纵器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10%的余量；任一台消防联动操纵器地址总数或火灾报警操纵器〔联动型〕所操纵的各类模块总数不应超过1600点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10%的余量。
条文说明3.1.5 多年来对各类建筑中设置的火灾自动报警系统的实际运行情况以及火灾报警操纵器的检验结果统计分析说明，火灾报警操纵器所连接的火灾探测器、操纵和信号模块的地址总数量，应操纵在总数低于3200点，这样，系统的稳定工作情况及通信效果均能较好地满足系统设计的估计要求，并降低整体风险。
火灾自动报警系统可燃气体探测报警系统(新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改火灾自动报警系统可燃气体探测报警系统(新版)Safety management is an important part of production management. Safety and production are inthe implementation process火灾自动报警系统可燃气体探测报警系统(新版)可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
一、系统分类及适用场所根据产品探测气体类型的不同以及使用场所的不同，对可燃气体探测报警系统进行了具体的分类。
1.可燃气体探测器分类现有可燃气体探测器主要有7个品种，即：测量范围为0～100%LEL的点型可燃气体探测器；测量范围为0～100%LEL的独立式可燃气体探测器；测量范围为0～100%LEL的便携式可燃气体探测器；测量人工煤气的点型可燃气体探测器；测量人工煤气的独立式可燃气体探测器；测量人工煤气的便携式可燃气体探测器；线型可燃气体探测器。
上述7种可燃气体探测器可按不同特征进行分类。
（1）按防爆要求分类：①防爆型可燃气体探测器；②非防爆型可燃气体探测器。
（2）按使用方式分类：①固定式可燃气体探测器；②便携式可燃气体探测器。
（3）按探测可燃气体的分布特点分类：①点型可燃气体探测器；②线型可燃气体探测器。
（4）按探测气体特征分类：①探测爆炸气体的可燃气体探测器；②探测有毒气体的可燃气体探测器。
2.可燃气体报警控制器分类可燃气体报警控制器按系统连线方式分类为：（1）多线制可燃气体报警控制器：即采用多线制方式与可燃气体报警控制器连接。
火灾自动报警系统工作原理
火灾自动报警系统工作原理火灾自动报警系统是一种能够自动监测火灾并及时报警的安全设备，它的工作原理主要包括火灾探测、信号传输和报警处理三个方面。
首先，火灾自动报警系统的工作原理是基于火灾探测技术的。
系统会安装在建筑物内的各个关键位置，如走廊、楼梯间、厨房等，以便及时监测火灾的发生。
常见的火灾探测器包括光电式、离子式和热敏式探测器。
光电式探测器利用光束被烟雾遮挡时的变化来监测火灾，离子式探测器则是通过监测空气中离子浓度的变化来判断是否有火灾发生，而热敏式探测器则是通过监测温度的变化来判断火灾的发生。
一旦探测器监测到火灾信号，就会立即发出报警信号。
其次，火灾自动报警系统的工作原理还包括信号传输。
当探测器发出火灾报警信号后，系统会立即将信号传输到报警控制器。
传输方式一般包括有线传输和无线传输两种方式。
有线传输是通过电缆将信号传输到报警控制器，而无线传输则是通过无线通讯技术将信号传输到报警控制器。
这样可以确保报警信号能够及时准确地传输到报警控制器，使得报警系统能够迅速做出反应。
最后，火灾自动报警系统的工作原理还包括报警处理。
一旦报警控制器接收到火灾报警信号，就会立即启动报警装置，如声光报警器和自动喷水灭火系统等，同时还会将报警信号传输到消防监控中心，以便消防人员及时赶到现场进行救援。
在此过程中，报警控制器还会对火灾信号进行分析，以排除误报警情况的发生，确保系统的稳定可靠性。
综上所述，火灾自动报警系统的工作原理主要包括火灾探测、信号传输和报警处理三个方面。
通过这些工作原理，系统能够及时准确地监测火灾的发生，并启动相应的报警装置，以便及时采取措施进行应急处理，保障人员和财产的安全。
火灾自动报警系统基本原理附图解
确保系统正常运行：定 期检查可以及时发现并 修复系统故障确保系统 在火灾发生时能够正常 工作。
延长系统使用寿命： 定期保养可以延长系 统的使用寿命降低更 换成本。
提高系统准确性：定期 检查和保养可以提高系 统的准确性减少误报和 漏报的可能性。
保障人员安全：定期检 查和保养可以确保系统 在火灾发生时能够及时 报警保障人员安全。
仓库环境：货物密集空间封闭火灾隐患大 报警系统：烟雾探测器、温度探测器、火焰探测器等 报警方式：声光报警、短信报警、电话报警等 联动控制：自动关闭门窗、启动消防泵、切断电源等 监控中心：实时监控仓库情况及时处理报警信息 安全培训：定期进行火灾自动报警系统操作培训提高员工安全意识
火灾自动报警系统 的维护与保养
添加标题
添加标题
添加标题
添加标题
火灾探测器的工作原理主要包括光 学探测、电离探测、热敏探测等。
火灾探测器在检测到异常情况后会 发出报警信号并通过火灾自动报警 系统进行传输和处理。
火灾自动报警控制器是火灾自动报警系统的核心设备负责接收和处理来自火灾探测器、 手动报警按钮等设备的信号。
当火灾探测器Байду номын сангаас测到火灾时会发出报警信号火灾自动报警控制器接收到报警信号后会 进行判断和处理确定火灾发生的位置和类型。
火灾探测：及时发现火灾发出报警信号 火灾报警：向相关人员发出火灾报警信息 火灾控制：控制消防设备如喷水灭火系统、消防电梯等 火灾记录：记录火灾发生时间、地点、原因等信息便于事后调查和处理
火灾自动报警系统 基本原理
火灾探测器的主要功能是检测火灾 发生时的烟雾、温度等异常情况。
光学探测是通过检测烟雾中的颗粒物 来触发报警电离探测是通过检测空气 中的电离粒子来触发报警热敏探测是 通过检测温度异常来触发报警。
火灾自动报警系统图集
第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。
2.探测器周围0.5m内不应有遮挡物。
3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。
4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。
探测器距端墙的距离，不应大于安装间距的一半。
5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。
6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。
当采用焊接时，不得使用带腐蚀性的助焊剂。
7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。
但同一工程中相同用途的导线颜色应一致。
8.探测器底座的外接导线，应留有不小于15em 的余量，入端处应有明显标志。
9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
10.探测器的确认灯，应面向便于人员观察的主要入口方向。
11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
探测器安装（一）探测器安装（二）探测器安装（三） 安 装 说 明 探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。
安 装 说 明1.布线要求（1）信号线Z l 、Z 2可选用截面≥1.0mm 2的RVS 型双绞铜芯线，DC24V 电源线D 1、D 2应选用截面积≥2.5mm 2的BV 线。
（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。
探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。
探测报警器的安装高度根据介质Z 1、Z 2:与火灾报警控制器无极性信号两总线连接的端子；K l 、K 2：AC220V 、5A 常开输出控制触点端子；V 1、V 2：有源DC5V 脉冲输出控制触点端子；探测器安装（四）安装说明1.单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。
消防系统流程图和原理图
干 粉 灭 火 装 置 的 感 温 玻 璃 泡 爆 裂 ， 灭 火 装 置 内 的 超 细 干 粉 在 惰 性 气 体 氮 气 （N 2） 的 驱 动 下 ， 将
超细干粉送入火场，在保护区范围内形成局部全淹没状态。火焰在气体的物理作用和超细干粉
的化学作用下被扑灭。
四、操作规程
有 源 启 动 灭 火 系 统 的 工 作 原 理 ：火 灾 探 测 器 （ 感 烟 、 感 烟 、 光 电 、 火 焰 等 ） 探 测 到 火 情 （ 感
防火阀常开， 板式排烟口常 超 280℃关闭 闭，电动手动开
M
百叶
室外进风
火灾报警
混 流 （ 加 压 ）风 机
控制器
M
自垂百叶 常闭
M
贮压悬挂式超细干粉灭火装置
一、系统用途 1、 扑 救A类 火 灾 ： 如 棉 、 木 、 麻 、 纸 、 橡 胶 、 塑 料 、 烟 草 等 可 燃 固 体 火 灾 。 2、 扑 救B类 火 灾 ： 如 原 油 、 柴 油 、 汽 油 、 有 机 溶 剂 等 可 燃 液 体 、 可 熔 化 固 体 火 灾 。 3、 扑 救C类 火 灾 ： 如 煤 气 、 天 然 气 、 乙 炔 等 可 燃 气 体 火 灾 。 4、 扑 救E类 火 灾 ： 如 机 房 、 变 电 站 、 电 缆 隧 道 、 电 缆 井 沟 等 场 所 带 电 设 备 火 灾 。
空调机关闭 防烟防火阀 排烟分机动作 排烟口动作 送风机动作 防火门动作 卷帘动作
空调机动作 防火阀动作 排烟风机动作 排烟阀送风口 送风机动 防火门动作 卷帘门动作
状态反馈 状态反馈 状态反馈 动作反馈 作反馈 状态反馈 状态反馈
Y
W
M
M
百叶
1火灾自动报警系统基本原理组成
第三节火灾自动报警系统设计
❖ 一:一般规定 ❖ 1：报警区域的划分 按﹛警戒范围﹜防防分区或
楼层划分的单元，一个报警区域宜有一个或同楼 层相邻的几个防火区域组成。 ❖ 2：探测区域的划分 ❖ 探测区域时将报警区域探测火灾的部位划分的单 元。划分要求：⑴按独立房﹛套﹜间划分。①区 域面积不超500㎡②从入口可看清内部且面积不 大于1000㎡③红外光束型其探测长度不宜超过 100m④缆式感温长度不宜超过200m⑤空气管差 温长度不宜超过20-100m.
火灾自动报警系统
❖ 二 组成 ❖ 1 触发部件：火灾探测器 ；手动报警按钮。 ❖ 2 火灾报警装置：报警控制器。 ❖ 3 火灾警报装置：声光报警器，警铃，讯
响器。 ❖ 4 电源及其他辅助装置：消防电源，备用
电源，蓄电源。
火灾自动报警系统
❖ 1：火灾探测器包括 感烟，感光，感温， 可燃气体，复合式。
火灾探测器
❖ ⑹新型火灾探测器及探测技术 ❖ ①co探测器 响应快，成本高。 ❖ ②气味探测器 可靠度高，提高误报率。 ❖ ③光纤探测器 用于防爆及强电磁干扰的场所。 ❖ ④高灵敏度探测器报警系统。更能用于防爆及强
电磁干扰的场所，用pvc塑料管。 ❖ ⑤模拟量探测技术： 响应阈值自动浮动式模拟
量 ❖ ⑥分布职能探测技术
❖ 1.特级保护对象 高度大于100米的高层民 用建筑。构架式电视塔，纪念式或标志性 的构架式和塔类，以及工业厂房的烟囱·高 炉冷却塔·化学反应塔·石油裂解塔不属于。
保护对象分级
❖ 2：一级保护对象 ❖ 3：二级保护对象见p55-p56.
火灾探测器设置位置
❖ 按不同保护对象加以区分，详见p56-p58
二 火灾探测器的分类，原理
❖ 1：分类 ❖ ⑴按结构形式分点型，线型。 ❖ ⑵按火灾参数分感烟，感温 ，感光，可燃
火灾自动报警系统的基本原理
火灾自动报警系统的基本原理火灾自动报警系统是现代建筑中常见的一种安全防范设备，其基本原理是通过感应设备检测火灾并发出警报信号，以便及时对火灾进行处置。
本文将从火灾自动报警系统的组成部分、感应原理、联动控制等方面进行介绍。
一、火灾自动报警系统的组成部分火灾自动报警系统主要由控制器、感应探头和警报器组成。
1.控制器：是火灾自动报警系统的核心部分，它接收感应探头发来的报警信号，并作出相应的处理。
控制器具有自检功能，可以自动检测系统的各个部位是否正常。
当系统出现故障时，控制器会发出故障信号，使系统停止工作，同时发出警报提示。
2.感应探头：是感应火灾的主要设备，可以通过烟雾、火焰、温度等参数来检测火灾并发出警报信号。
目前市场上常见的感应探头有光电式烟雾探头、热感应探测器和火焰感应探头等。
3.警报器：是火灾自动报警系统的报警设备，可以通过发出声光报警信号来提醒人们注意火灾。
目前市场上常见的警报器有声光报警器、手持警报器等。
二、火灾自动报警系统的感应原理1.光电式烟雾探头：其工作原理是通过光电技术来检测烟雾的浓度。
探头内装有发光二极管和光敏电阻，发光二极管发出光线，经过烟雾的散射后被光敏电阻接收，当烟雾浓度达到一定程度时，光线的强度降低，光敏电阻就会发出报警信号。
2.热感应探测器：其工作原理是通过检测环境温度的变化来判断是否发生火灾。
热感应探测器内装有灵敏的热敏电阻，当环境温度超过一定温度时，热敏电阻就会发出报警信号。
热感应探测器的检测范围比较广，可以覆盖比较大的区域。
3.火焰感应探头：其工作原理是通过检测火焰发出的光线来判断是否发生火灾。
火焰感应探头内装有敏感的光电二极管，当火焰发出光线时，光电二极管就会感应到光线的存在，并发出报警信号。
火焰感应探头主要用于检测明火，比较适合在容易发生明火的场所使用。
三、火灾自动报警系统的联动控制火灾自动报警系统的联动控制是指控制器对报警信号进行自动处理，通过与其他设备的联动来及时处置火灾。
