砂石褥垫层夯填度施工记录表(1)

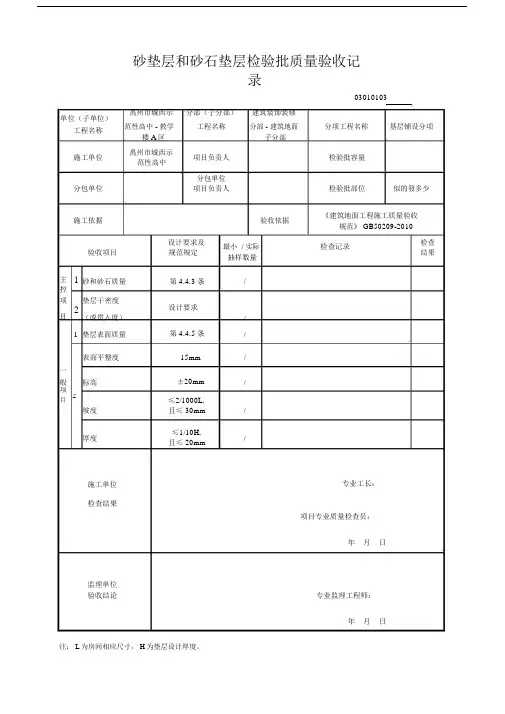

砂垫层和砂石垫层检验批版新表格.doc
砂垫层和砂石垫层检验批质量验收记
录
03010103
单位（子单位）
禹州市城西示 分部（子分部） 建筑装饰装修
范性高中 - 教学 工程名称
分部 - 建筑地面
分项工程名称
基层铺设分项
工程名称
楼A 区
子分部
施工单位
禹州市城西示
项目负责人
检验批容量
范性高中
分包单位
分包单位
项目负责人
检验批部位 似的發多少
施工依据
验收依据
《建筑地面工程施工质量验收
规范》 GB50209-2010
设计要求及 最小 / 实际 检查记录
检查
验收项目
规范规定
结果
抽样数量
主 1 砂和砂石质量 第4.4.3 条
/
控
项 垫层干密度 设计要求
目
2
（或贯入度） /
1 垫层表面质量
第4.4.5 条
/
表面平整度
15mm
/
一
般 标高
±20mm
/
项
≤2/1000L,
目 2
坡度
/
且≤ 30mm
厚度
≤1/10H, /
且≤ 20mm
施工单位
专业工长：
检查结果
项目专业质量检查员：
年 月 日
监理单位 验收结论
专业监理工程师：
年 月 日
注： L 为房间相应尺寸， H 为垫层设计厚度。
砂石褥垫层夯填度施工记录表
砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制围不大于9m2，用白灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
基础褥垫层
2.2.1设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。
2.2.2应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。
2.2.3铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质等情况
2.2.4检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。
3操作工艺
3.1工艺流程：
检验砂石质量
→
分层铺筑砂石
→
洒水
→
夯实或碾压
→
找平验收
3.2对级配砂石进行技术鉴定，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。
3.3分层铺筑砂石
3.3.l铺筑砂石的每层厚度，一般为15～20cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。
3.3.2砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。
5成品保护
5.1回填砂石时，应注意保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测。
5.2地基范围内不应留有孔洞。完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程。
5.3施工中必须保证边坡稳定，防止边坡坍塌。
5.4夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚。
2.1.2级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于20mm。
2.1.3主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。
褥垫层、垫层技术交底记录
工程名称日期交底部位褥垫层、垫层页数共8页交底内容：一、材料要求0.5～1cm粒径碎石、C15商品砼。
二、主要机具水准仪、水准尺、钢卷尺、平头铁锹、抹子、手推车、蛙式打夯机、挖掘机、铲车、挖掘机、自卸式土方车、混凝土罐车、汽车泵、平板振动器等。
三、作业条件：1、褥垫层、垫层方案及施工图纸已经确定。
2、清除基底垃圾等杂物，清除积水淤泥，组织有关单位进行验槽，包括轴线尺寸、水平标高以及有无积水等情况，办好基槽隐蔽等手续。
3、对碎石进行材料现场验收，符合要求，运输路线畅通。
4、确定复合地基承载力特征值、单桩竖向承载力特征值、检测桩身完整性，复合地基承载力特征值通过现场复合地基载荷试验确定，单桩竖向承载力特征值通过静载荷试验确定，桩身完整性通过低应变法确定，以上试验均需在桩身强度达到设计要求并满足规范规定的养护期后由有相应资质的单位完成，待检测合格经设计方核认后方可进行施工。
5、所有施工材料、机械、人员已经进场，且具备施工条件。
四、操作工艺工艺流程：测量放线→褥垫层施工→测量放线→模板支设→混凝土垫层→混凝土养护。
工程名称日期交底部位褥垫层、垫层页数共8页五、施工工艺5.1测量放线根据施工技术交底、施工图纸对褥垫层位置进行定位放线，按设计要求褥垫层铺设范围应超出素垫层边缘不小于200mm。
放线完毕后经项目部相关管理人员对位置及角度进行验收，验收合格后方可进行下道工序。
工程名称日期交底部位褥垫层、垫层页数共8页5.2褥垫层施工待CFG桩基检测合格经设计方核认后，分层进行回填230mm 厚粒径5～10 mm 的碎石褥垫层，每层铺设厚度150-200mm 。
碎石垫层每边比素垫层边缘宽200mm ，褥垫层夯填度不得大于0.9 。
工程名称日期交底部位褥垫层、垫层页数共8页（1）将地基表面的浮土和杂质清除干净，平整地基，妥善保护基坑边坡，防止坍土混入砂石垫层中。
（2）对回填料进行检查，对粒径过大的碎石应及时挑选出来，按照设计要求采用粒径合适良好的碎石。
砂垫层和砂石垫层检验批质量验收记录表
垫层外表质量
2
准许偏差
外表平坦度
15mm
3
标高
±20mm
4
坡度
2/1000，且≯30mm
5
厚度
<1/10
施工单位检查评定结果
专业工长〔施工员〕
施工班组长
工程专业质量检查员：年月日
监理〔建设〕单位验收结论
专业监理工程师：
〔建设单位工程专业技术负责人〕：年月日
砂垫层和砂石垫层检验批质量验收记录表
GB50209-2002
〔Ⅲ〕
030101
单位〔子单位〕工程名称
分部〔子分部〕工程名称
验收部位
施工单位
工程经理
分包单位
分包工程经理
施工执行标准名称及编号
施工质量验收标准的
施工单位检查评定记录
监理(建设)单位验收记录
主控工程
1
砂和砂石质量
设计要求
2
垫层干密度
设计要求
隐蔽工程验收记录表砂石褥垫层
检查结论：
经检查：基底标高、基坑尺寸、褥垫层标高符合设计要求；同意进行下道工序。
同意隐蔽 □不同意隐蔽，修改后进行复查
复查结论：
/
复查人： 复查日期：
签字栏
施工单位（章）
专业技术负责人
专业质检员
专业工长
监理或建设单位（章）
专业工程师郑州市工程质量来自督站监制隐蔽工程验收记录表
工程名称
西亚斯·御璟8#楼
编号
隐检项目
地基工程
隐检日期
年 月 日
隐检部位
砂石褥垫层
隐检依据：施工图图号结施03、04设计变更/洽商/技术核定单（编号/） 及有关国家现行标准等。
主要材料名称规格、型号： 中砂 10-30碎石
隐检内容：
1、褥垫层标高；
2、基坑轮廓尺寸；
3、配合比；
4、材料；
砂石褥垫层夯填度施工记录表(1)教学提纲
砂石褥垫层夯填度施工记录表(1)砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
砂石褥垫层夯填度施工记录表(1)
备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：备注：图纸设计夯填度≤，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
砂石褥垫层夯填度施工记录表
备注：图纸设计夯填度≤0.9，施工中由各楼施工员用水准仪测量，夯填前，每个控制点控制范围不大于9m2，用白石灰做标记，夯实后再用水准仪测量，使用机械为压路机（18t）、立式打夯机。
压实遍数为四遍。
施工员：质检员：监理单位（盖章）：
