电机绝缘电阻测试表

电气线路绝缘电阻测试记录

（公章）
电气绝缘电阻测试记录
工程名称
施工单位
计量单位
500MΩ（兆欧）
试验日期
2009年月日
仪表型号
ZC-7
电压
500V
天气情况
晴
气温
试验内容
相间
相对零
相对地
零对地
L1L2
L2－L3
L3－L1
L1－N
L2－N
L3－N
L1－PE
L2－PE
L3－PE
N－PE
层
段
·
路
别
·
名
称
·
编
号
测
试
结
论
参
加及
单人
位员
建设单位
监理单位
施工员
质检员
测试人（二人）
1、本表适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路，电机等绝缘电阻的测试。
2、表中L1代表第一相、L2代表第二相、L3代表第三相、N代表零线（中性线）PE代表保护接地线。
3、参加人员第一栏是委托监理的工程均由监理代表签字。
电气绝缘电阻检查记录
单位工程名称
工程编号
分部工程名称
工程部位
安装地点
盘（箱）号
回路编号或名称
回路电压（V）
绝缘电阻（MΩ）
温度（℃）
检查
日期
施工
人员
线间
对地
施工技术负责人
试验班长
试验人
90
80
101
90
110
90
100
110
90
100
100
100

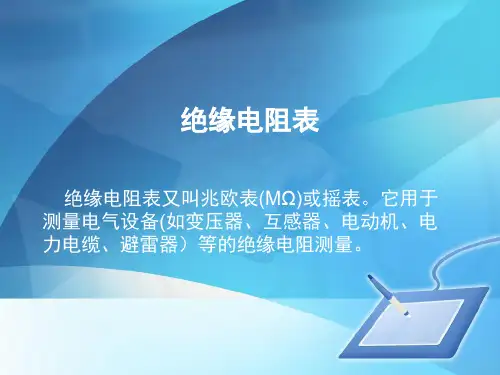

绝缘电阻表

绝缘电阻表
电子式绝缘电阻表的测量原理：通过电子器件对直流电源进行DC/DC变换给测量端子L、E 提供测量电压，由IC或CPU等组成的电子电路对被测信号进行变换和处理，由磁电式电流表或数字表进行显示被测绝缘电阻值。
绝缘电阻表
直接作用模拟指示的绝缘电阻表测量原理：接到发电机整流输出电压端的电流线圈A1与电压线圈A2相交成一定角度，固定在同一转轴上，可以自由偏转。当发电机转动后就有电压作用在两个线圈上，若两个线圈有电流通过时，就产生了相反方向的两个转矩，最终产生一定角度的偏转，从而指示出被测绝缘电阻RX的值。
4.高阻箱应有足够的调节细度，应不大于被检绝缘电阻表分度指示值与 a/2000的乘积，a为被检表的准确度等级。 5.标准高阻箱应有单独的泄露屏蔽端钮和接地端钮。
绝缘电阻表
6.标准高阻箱在检定电压变化10%时，由高阻箱引入的附加误差不大于被检表误差限值的1/10;由标准高压电阻箱，检定辅助设备及环境条件所引起的检定总不确定度，应不超过绝缘电阻表允许误差限值的1/3。测定基本误差应在接入标准高压电阻箱的条件下对每个带有数字的分度线意义进行检定，接线图如下：
绝缘电阻表
手摇发电机：发电机的工作原理是以电磁感应现象为依据手摇发电机的，当线圈与永久磁铁的磁场发生相对运动时，切割磁力线产生感应电动势。手摇发电机输出电压大小主要决定因素：手摇发电机输出电压大小主要决定因素 a. a.磁铁的磁性（磁性越强，产生的电压越高） b.切割磁力线的绕组匝数多少（匝数越多，产生的电压越高） c.绕组切割磁感线的速度（速度越快，产生的电压越高）速度调整装置：调速器（利用离心力的原理，速度过快时速度调整装置调速器磨擦橡皮触点离开摩擦轮，使速度降低；速度慢m 慢时，橡皮触点又与摩擦轮接触，使速度加快，最终将转速限定在额定转速以内。）

绝缘电阻测试记录表

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

绝缘电阻测试记录表季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

绝缘电阻测试记录表注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

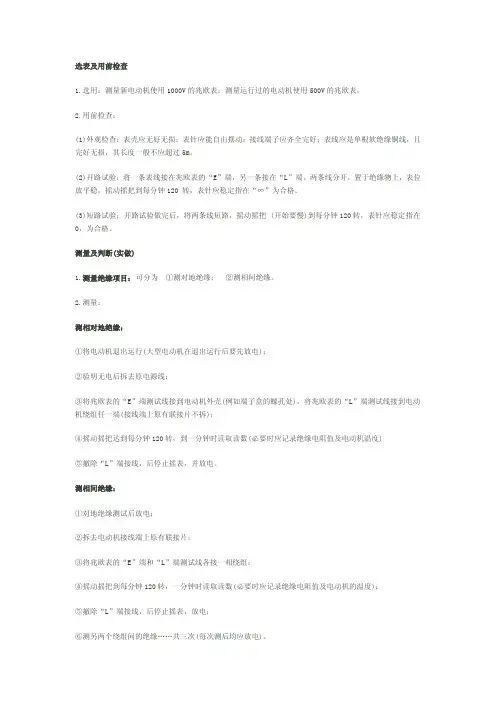

测量电机动定子绕组的绝缘电阻

选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。

2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。

(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。

两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。

(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。

测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。

2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。

测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。

判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。

测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。

每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。

绝缘电阻测试记录表-施工电梯

绝缘电阻测试记录表
QLXY---AQ---05
施工单位
成都市华龙建筑工程有限责任公司
用电设备
施工电梯
型号：SC200/200
测试仪器
名称
绝缘电阻表1000V
测试仪器
型号
ZC25B-4
测试日期
测试人
监测人
测试回路
设备名称
规定阻值(MΩ)
实测阻值（MΩ）
测试结论
配
电
线
路
三
相
电
动
机
L1与L2/L2与L3/L3与L1/
L1、L2、L3、与N线
分配线-开关箱
＞0.5
开关箱-控制箱
＞0.5
控制箱-电动机
＞0.5
L1与金属外壳//L2与金属外壳/L3与金属外壳
提升电机
＞0.5
开关箱PE与金属外壳
电动机
＜4Ω
单
相
用
电
设
备
导电体与外壳金属部份
轿厢照明
＞0.5
控制变压器
＞0.5
注：1、此表为一台用电设备使用一张，作为其测试记录；2、按设备产品使用说明书和有关规范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

10.绝缘电阻值检测记录

Ⅰ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于2兆欧，每季一次，使用Ⅰ类手持电动工具应配有漏电保护装置，PE线连接可靠。

1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅱ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于7兆欧，每季一次1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

Ⅲ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于1兆欧，每季一次1、绝缘电阻值用500兆欧表测量。

2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。

电焊机绝缘电阻值检测记录表注：焊机一、二次绕组，绕组与外壳间绝缘电阻值不少于1兆欧，每季一次，焊机一次侧电源线长度不超过3米。

移动电气装备绝缘电阻测试记录表绝缘电阻值不小于1兆欧，每半年一次编制人：日期：备注：手持电动工具分类电动工具按电气保护的方式分为三类： a．Ⅰ类工具； b．Ⅱ类工具； c．Ⅲ类工具；★Ⅰ类工具即为普通型电动工具，其额定电压超过50伏，Ⅰ类工具在防止触电的保护方面不仅依靠基本绝缘，而且包含一个附加的安全措施。

其方法是将可触及的可导电的零件与已安装在固定线路中的保护（接地）导线联起来，使可触及的可导电的零件在基本绝缘损坏的事故中不成为带电体。

Ⅰ类工具的插头为三脚插头。

★ II类工具即绝缘结构全部为双重绝缘结构的电动工具。

其规定电压超过50V II类工具不允许设置接地装置。

一般为绝缘外壳。

电气线路绝缘电阻测试记录

110
90
100
100
100
110
储藏
90
100
80
室
102
100
90
100
800
110
90
100
100
100
110
储藏
100
80
90
室
201
90
110
90
100
110
90
100
100
100
110
储藏
80
90
100
室
202
90
110
90
100
110
90
100
100
100
110
储藏
室
90
100
90
301
电气绝缘电阻测试记录
绝缘电阻检测记录
工程名称
仪表型号
天气
气温（C）
检测人
负责人
序
号
设备名称
规格型号
额定电压
（V.）
电阻值（Q）
外壳
相间
一、二次绕组
注：变压器、电焊机以及绕线式电动机应检测一、二次绕组绝缘电阻。
电气绝缘电阻测试记录
鲁DQ—021 0 0 1
工程名称
施工单位
分项工程名称
监理（建设）单位
配电柜，箱，盘，
质检员
测试人（二人）
1、本表适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路，电机等绝缘电阻的测试。
2、表中L1代表第一相、L2代表第二相、L3代表第三相、N代表零线（中性线）PE代表保护接地线。
3、参加人员第一栏是委托监理的工程均由监理代表签字。

兆欧表测电机绝缘

兆欧表测量电动机绝缘电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧选用摇表选用摇表电压等级时应注意，测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表2.测前检查a.测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。

试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“0”，否则说明摇表有故障，需要检修。

b被测对象的表面应清洁、干燥，以减小误差。

在测量前必须切断电源，并验电，并将被测设备充分放电，以防止发生人身和设备事故以及得到精确的测量结果。

电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动一分钟后，读取表针稳定的指示值。

电阻值大于0.5兆欧为合格。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

E接地，L分别接到三相绕组的首端，但应注意，表上标有“e”的接线柱，应接到机壳上无绝缘的地方。

以每分钟120转的匀速摇动一分钟后，读取表针稳定的指示值。

电阻值大于0.5兆欧为合格。

5.测后工作拆线时先将被测设备对地短路放电再停止摇表的转动。

未放电前禁止用手触及被测物或直接进行拆线工作，以防触电。
