绝缘电阻的测试和标准
电缆绝缘电阻标准值国标

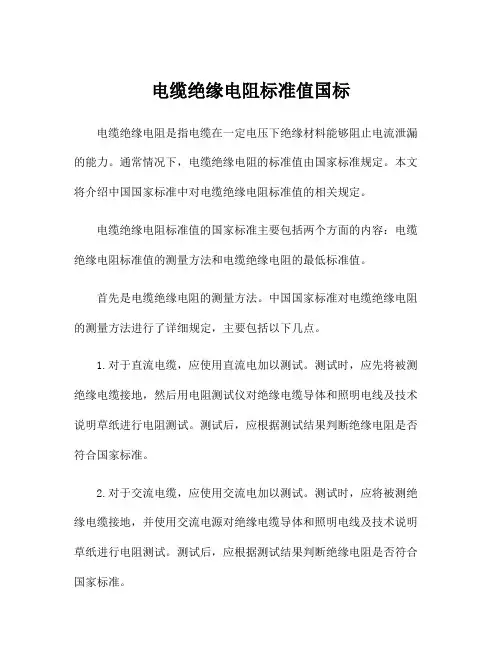

电缆绝缘电阻标准值国标电缆绝缘电阻是指电缆在一定电压下绝缘材料能够阻止电流泄漏的能力。
通常情况下，电缆绝缘电阻的标准值由国家标准规定。
本文将介绍中国国家标准中对电缆绝缘电阻标准值的相关规定。
电缆绝缘电阻标准值的国家标准主要包括两个方面的内容：电缆绝缘电阻标准值的测量方法和电缆绝缘电阻的最低标准值。
首先是电缆绝缘电阻的测量方法。
中国国家标准对电缆绝缘电阻的测量方法进行了详细规定，主要包括以下几点。
1.对于直流电缆，应使用直流电加以测试。
测试时，应先将被测绝缘电缆接地，然后用电阻测试仪对绝缘电缆导体和照明电线及技术说明草纸进行电阻测试。
测试后，应根据测试结果判断绝缘电阻是否符合国家标准。
2.对于交流电缆，应使用交流电加以测试。
测试时，应将被测绝缘电缆接地，并使用交流电源对绝缘电缆导体和照明电线及技术说明草纸进行电阻测试。
测试后，应根据测试结果判断绝缘电阻是否符合国家标准。
3.测试时需要使用专用测试仪器。
测试仪器的选择应符合国家标准的要求，并应定期进行校准，以确保测试结果的准确性。
电缆绝缘电阻的最低标准值是指电缆绝缘电阻在特定条件下应达到的最低数值。
根据中国国家标准的规定，电缆绝缘电阻的最低标准值应满足以下几个方面的要求。
1.对于不同类型的电缆，其绝缘电阻的最低标准值有所不同。
国家标准中对不同类型的电缆绝缘电阻的最低标准值进行了具体规定。
例如，对于低压电力电缆，其绝缘电阻的最低标准值应大于等于0.2兆欧姆。
2.对于特定用途的电缆，如防火电缆、矿井电缆等，其绝缘电阻的最低标准值可能有更高的要求。
国家标准中对这些特定用途的电缆的绝缘电阻的最低标准值也进行了具体规定。
3.绝缘电阻的测试条件也会对最低标准值有一定的要求。
国家标准中对绝缘电阻测试时的电压、温度等条件进行了规定，并要求绝缘电阻在这些条件下达到相应的最低标准值。
综上所述，中国国家标准对电缆绝缘电阻标准值进行了详细规定。
电缆绝缘电阻的测试方法和标准值的定义对于确保电缆的安全性和可靠性具有重要意义。
绝缘电阻测试介绍及相关行业标准

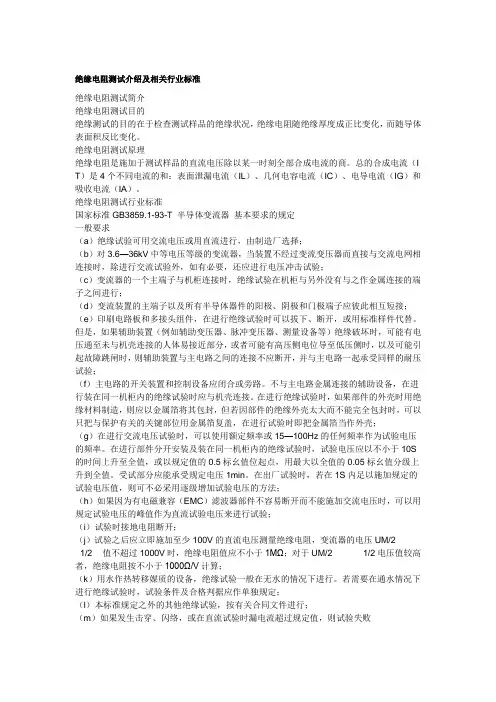

绝缘电阻测试介绍及相关行业标准绝缘电阻测试简介绝缘电阻测试目的绝缘测试的目的在于检查测试样品的绝缘状况，绝缘电阻随绝缘厚度成正比变化，而随导体表面积反比变化。
绝缘电阻测试原理绝缘电阻是施加于测试样品的直流电压除以某一时刻全部合成电流的商。
总的合成电流（I T）是4个不同电流的和：表面泄漏电流（IL）、几何电容电流（IC）、电导电流（IG）和吸收电流（IA）。
绝缘电阻测试行业标准国家标准GB3859.1-93-T 半导体变流器基本要求的规定一般要求（a）绝缘试验可用交流电压或用直流进行，由制造厂选择；（b）对3.6—36kV中等电压等级的变流器，当装置不经过变流变压器而直接与交流电网相连接时，除进行交流试验外，如有必要，还应进行电压冲击试验；（c）变流器的一个主端子与机柜连接时，绝缘试验在机柜与另外没有与之作金属连接的端子之间进行；（d）变流装置的主端子以及所有半导体器件的阳极、阴极和门极端子应彼此相互短接；（e）印刷电路板和多接头组件，在进行绝缘试验时可以拔下、断开，或用标准样件代替。
但是，如果辅助装置（例如辅助变压器、脉冲变压器、测量设备等）绝缘破坏时，可能有电压通至未与机壳连接的人体易接近部分，或者可能有高压侧电位导至低压侧时，以及可能引起故障跳闸时，则辅助装置与主电路之间的连接不应断开，并与主电路一起承受同样的耐压试验；（f）主电路的开关装置和控制设备应闭合或旁路。
不与主电路金属连接的辅助设备，在进行装在同一机柜内的绝缘试验时应与机壳连接。
在进行绝缘试验时，如果部件的外壳时用绝缘材料制造，则应以金属箔将其包封，但若因部件的绝缘外壳太大而不能完全包封时，可以只把与保护有关的关键部位用金属箔复盖，在进行试验时即把金属箔当作外壳；（g）在进行交流电压试验时，可以使用额定频率或15—100Hz的任何频率作为试验电压的频率。
在进行部件分开安装及装在同一机柜内的绝缘试验时，试验电压应以不小于10S 的时间上升至全值，或以规定值的0.5标幺值位起点，用最大以全值的0.05标幺值分级上升到全值。
绝缘子试验方法 标准
绝缘子试验方法标准一、绝缘电阻测试绝缘电阻测试是评估绝缘子性能的重要方法之一。
该测试通过测量绝缘子的电阻值，评估其绝缘性能。
测试时，将绝缘子置于规定的测试电压下，使用兆欧表测量绝缘子的电阻值。
根据测试结果，可以判断绝缘子的绝缘性能是否符合要求。
二、耐压试验耐压试验是评估绝缘子在高压下的性能表现。
该试验通过逐步增加电压，观察绝缘子在高压下的表现，以评估其耐压能力。
在试验过程中，应记录绝缘子的击穿电压，以评估其是否满足规定的耐压要求。
三、介质损耗角正切值测试介质损耗角正切值测试是评估绝缘子介电性能的重要方法之一。
该测试通过测量绝缘子在交流电场下的介质损耗角正切值，评估其介电性能。
根据测试结果，可以判断绝缘子的介电性能是否符合要求。
四、局部放电测试局部放电测试是评估绝缘子在高压下的局部放电性能。
该测试通过测量绝缘子在高压下的局部放电情况，评估其是否具有引发放电的倾向。
根据测试结果，可以判断绝缘子的局部放电性能是否符合要求。
五、绝缘油试验绝缘油试验是评估绝缘子所填充的油的性能。
该试验通过测量油的电气性能、化学性能等指标，评估其是否符合要求。
根据测试结果，可以判断绝缘油的性能是否符合要求。
六、温度试验温度试验是评估绝缘子在不同温度下的性能表现。
该试验通过将绝缘子置于不同温度下，观察其在不同温度下的性能表现，以评估其耐温能力。
根据测试结果，可以判断绝缘子的耐温性能是否符合要求。
七、湿度试验湿度试验是评估绝缘子在不同湿度下的性能表现。
该试验通过将绝缘子置于不同湿度下，观察其在不同湿度下的性能表现，以评估其耐湿能力。
根据测试结果，可以判断绝缘子的耐湿性能是否符合要求。
八、紫外线辐照试验紫外线辐照试验是评估绝缘子在紫外线照射下的性能表现。
该试验通过将绝缘子置于紫外线灯下进行辐照，观察其在紫外线照射下的变化情况，以评估其抗紫外线能力。
根据测试结果，可以判断绝缘子的抗紫外线能力是否符合要求。
九、表面电阻测试表面电阻测试是评估绝缘子表面的导电性能的重要方法之一。
绝缘电阻的正确测量方法
绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。
二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。
兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。
它的刻度尺的单位是兆欧，用ΜΩ表示。
在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。
施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。
因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。
三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。
摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。
一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。
当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。
将“G”接线柱接至电缆绝缘纸上。
2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
四、绝缘电阻值测试标准1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。
绝缘电阻的正确测量方法及标准
正确性。（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和 “∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置, 开路时应指在“∞”位置。（5）兆欧表使用时应放在平稳、牢固的地方,且远离大 的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接 线,否则将引起不必要的误差甚至错误。
2、仪表应放置在水平位置。 3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被 测量设备的其它部位接触。 4、测量电容量较大的电机、电缆、变压器及电容器应有一定的充电时间，摇 动一分钟后读值，测试完毕后将设备放电。 5、不能用两种不同电压等级的兆欧表测同一绝缘物，因为任何绝缘物所加的 电压不同，造成绝缘体产生物理变化不同，使绝缘体内泄漏电流不同，从而影响到 测量的绝缘物电阻值不同。 6、测试应在良好的天气下进行，周围环境度不低于 5℃为宜。 七、结束语 建筑施工现场始终处于一个动态、变化之中，现场临时用电也不 例外。由于用电设备、设施进退场时间不一致，給临时用电管理带来了一定难度，
四、绝缘电阻值测试标准
绝缘阻值判断
(1)、所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一
样，最低限值：
低压设备 0.5MΩ，
3-10KV
300MΩ、
20-35KV 为 400MΩ、
63-220KV 为 800MΩ、
500KV 为 3000MΩ。
1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于 0.5ΜΩ。
当用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反, 正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G” 屏蔽端接被测设备的绝缘部分。如果将“L”和“E”接反了,流过绝缘体内及表面 的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给 测量带来很大误差。另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外 壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪
绝缘电阻的测试
（7的兆欧表型号。
（4）将被试品测量部分接于“L”与“E”端子之间，“L”端子接高压测量部分，“E”端子接低压或外壳接地部分。驱动（摇）兆欧表达额定转速（120r/min），读取1min时的绝缘电阻值。
（5）测量吸收比时，先驱动（摇）兆欧表达额定转速，待指示为“∞”时，将“L”端子接于被试品，同时开始计算时间，读取15s和60s时绝缘电阻值。读取后先断开“L”端子与被试品连线（用绝缘柄），再停止摇动，防止反充电损坏兆欧表。
绝缘电阻的测试

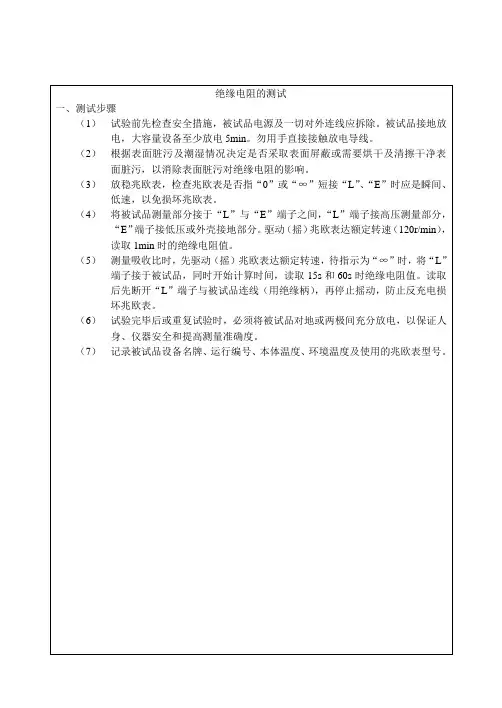

一、测试步骤
（1）试验前先检查安全措施，被试品电源及一切对外连线应拆除。被试品接地放电，大容量设备至少放电5min。勿用手直接接触放电导线。
（2）根据表面脏污及潮湿情况决定是否采取表面屏蔽或需要烘干及清擦干净表面脏污，以消除表面脏污对绝缘电阻的影响。
（3）放稳兆欧表，检查兆欧表是否指“0”或“∞”短接“L”、“E”时应是瞬间、低速，以免损坏兆欧表。
国家高压绝缘测试标准
国家高压绝缘测试标准国家高压绝缘测试标准是由国家相关机构制定并执行的，以确保电气设备在高压环境下能够安全、可靠地运行。
以下是国家高压绝缘测试标准的一些主要内容：1.绝缘电阻测试：这是高压绝缘测试中最基本的项目之一。
测试时，通常使用兆欧表来测量设备在加压条件下的绝缘电阻值。
对于不同的设备和应用场景，兆欧表的电压和测试时间有不同的要求。
例如，对于额定电压为10kV的电力电缆，在温度为+20℃时，使用2500V兆欧表进行测试，其绝缘电阻值不应低于400MΩ。
而对于新电缆，其每一缆芯对外皮的绝缘电阻（20°C 时每千米电阻值）应不小于100MΩ。
2.耐压测试：这是高压绝缘测试中的另一个重要项目。
耐压测试通常是在一定时间内，对设备施加高于其额定电压一定比例的电压，以检测设备的绝缘性能是否能够承受这种高压。
在进行耐压测试时，需要使用专门的耐压测试设备和测试程序，以确保测试结果的准确性和可靠性。
3.局放测试：局部放电是高压绝缘缺陷的一种表现形式，局放测试是用来检测设备在运行过程中是否存在局部放电现象的一种测试方法。
如果设备存在局部放电现象，则说明其绝缘材料或结构存在缺陷，需要及时进行处理和修复。
4.介质损耗角正切值测试：介质损耗角正切值是衡量设备绝缘性能的一个重要参数。
介质损耗角正切值越大，说明设备的绝缘性能越差。
通过测量介质损耗角正切值，可以判断设备的绝缘材料或结构是否存在缺陷，以及是否需要进行修复或更换。
5.交流耐压测试：交流耐压测试是用来检测设备在交流电压下的绝缘性能的一种测试方法。
在进行交流耐压测试时，通常是将设备放在一个模拟运行环境的条件下，然后逐渐增加交流电压，直到设备出现故障或达到预设的耐压值为止。
6.直流耐压测试：直流耐压测试是用来检测设备在直流电压下的绝缘性能的一种测试方法。
在进行直流耐压测试时，通常是将设备放在一个模拟运行环境的条件下，然后逐渐增加直流电压，直到设备出现故障或达到预设的耐压值为止。
绝缘电阻测试介绍及相关行业标准
绝缘电阻测试介绍及相关行业标准绝缘电阻测试简介绝缘电阻测试目的绝缘测试的目的在于检查测试样品的绝缘状况，绝缘电阻随绝缘厚度成正比变化，而随导体表面积反比变化。
绝缘电阻测试原理绝缘电阻是施加于测试样品的直流电压除以某一时刻全部合成电流的商。
总的合成电流（I T）是4个不同电流的和：表面泄漏电流（IL）、几何电容电流（IC）、电导电流（IG）和吸收电流（IA）。
绝缘电阻测试行业标准国家标准GB3859.1-93-T 半导体变流器基本要求的规定一般要求（a）绝缘试验可用交流电压或用直流进行，由制造厂选择；（b）对3.6—36kV中等电压等级的变流器，当装置不经过变流变压器而直接与交流电网相连接时，除进行交流试验外，如有必要，还应进行电压冲击试验；（c）变流器的一个主端子与机柜连接时，绝缘试验在机柜与另外没有与之作金属连接的端子之间进行；（d）变流装置的主端子以及所有半导体器件的阳极、阴极和门极端子应彼此相互短接；（e）印刷电路板和多接头组件，在进行绝缘试验时可以拔下、断开，或用标准样件代替。
但是，如果辅助装置（例如辅助变压器、脉冲变压器、测量设备等）绝缘破坏时，可能有电压通至未与机壳连接的人体易接近部分，或者可能有高压侧电位导至低压侧时，以及可能引起故障跳闸时，则辅助装置与主电路之间的连接不应断开，并与主电路一起承受同样的耐压试验；（f）主电路的开关装置和控制设备应闭合或旁路。
不与主电路金属连接的辅助设备，在进行装在同一机柜内的绝缘试验时应与机壳连接。
在进行绝缘试验时，如果部件的外壳时用绝缘材料制造，则应以金属箔将其包封，但若因部件的绝缘外壳太大而不能完全包封时，可以只把与保护有关的关键部位用金属箔复盖，在进行试验时即把金属箔当作外壳；（g）在进行交流电压试验时，可以使用额定频率或15—100Hz的任何频率作为试验电压的频率。
在进行部件分开安装及装在同一机柜内的绝缘试验时，试验电压应以不小于10S 的时间上升至全值，或以规定值的0.5标幺值位起点，用最大以全值的0.05标幺值分级上升到全值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绕组额定电压（V ）≤36＞36~500＞500~3000＞兆欧表规格（V ）25050010002500绝缘电阻的测试和标准：
（1） 试验设备
1、 测试电机绕组的绝缘，采用兆欧表，其规格应根据被测绕组在
电机上的额定工作电压来选定。
选定原则按（表1-1）
（表1-1）兆欧表选定表
2、 测量埋置在绕组内的测温元件或其他特殊器件时，一般采用不
高于250V 的兆欧表。
3、 兆欧表的使用方法：兆欧表转速应保持在120r/min 左右，在表
针稳定后读数。
准备停测，先拆下表线，后停止转动。
测后放电时间不少于兆欧表转动时间。
兆欧表端扭三个（1）线路端扭（L ）----接被测绕组。
（2）接地端扭（E ）-----接机壳及不试绕组。
（3）保护端扭（G ）-----接被测物的中间层。
使用兆欧表要轻拿轻放。
（2） 测试标准：
按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R ≥U N÷{1000+P N÷100} (兆欧)
式中：R—电机绝缘电阻（兆欧）
UN---电机额定电压（V）
PN---电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。
在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：
R MC≥U÷1000×(75-t)÷5
式中：R MC----冷态电阻考核值（兆欧）
t----测量时绕组的温度（℃）
u----绕组额定电压（V）.。
