维修电工实习报告

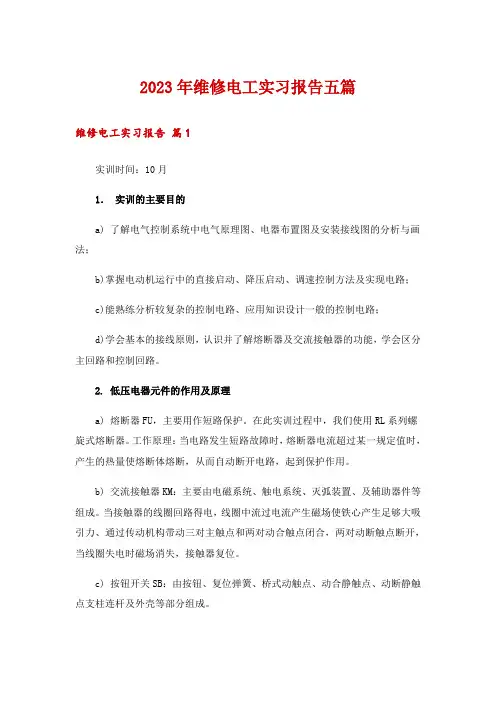

2023年维修电工实习报告五篇
2023年维修电工实习报告五篇维修电工实习报告篇1实训时间：10月1．实训的主要目的a) 了解电气控制系统中电气原理图、电器布置图及安装接线图的分析与画法；b)掌握电动机运行中的直接启动、降压启动、调速控制方法及实现电路；c)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路；d)学会基本的接线原则，认识并了解熔断器及交流接触器的功能，学会区分主回路和控制回路。
2. 低压电器元件的作用及原理a) 熔断器FU，主要用作短路保护。
在此实训过程中，我们使用RL系列螺旋式熔断器。
工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。
b) 交流接触器KM：主要由电磁系统、触电系统、灭弧装置、及辅助器件等组成。
当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消失，接触器复位。
c) 按钮开关SB：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。
d) 时间继电器KT，是一种利用电磁原理和机械的动作实现触点延时接通和断开的自动控制电器。
实训中我们使用的是通电延时时间继电器。
当线圈得电时，常闭触点直接接通。
当设定的延时时间到后，常闭触点断开，常开触点闭合。
e) WDJ24电机星型接法：略；WDJ26电机三角型接法：略3. 实训中的工具、仪表、材料和电气元件a. 工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等b. 仪表：主要为万用表c. 器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定d. 元件：三相异步电机、组合开关、熔断器、交流接触器、按钮、端子排4. 实训的具体项目和内容a. 项目一：三相异步电机的接触器自锁；控制电路：略；实验原理如下：1. 合上空气开关QF引入三项电源2. 按下开关SB1时，交流接触器KM线圈回路得电并自锁，KM常开触点闭合，电机得电启动。
电工个人实习报告（通用7篇）
电工个人实习报告在现在社会，报告的使用频率呈上升趋势，报告包含标题、正文、结尾等。
你还在对写报告感到一筹莫展吗？以下是小编整理的电工个人实习报告，欢迎阅读与收藏。
电工个人实习报告篇1一、实习目的：通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。
同时实习使我获得了自动控制电路的设计与实际连接技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
二、具体如下：1、熟悉手工常用工具的使用及其维护与修理。
2、基本掌握电路的连接方法，能够独立的完成简单电路的连接。
3、熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。
4、熟悉常用电器元件的类别、型号、规格、性能及其使用范围。
5、能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。
6、了解电器元件的连接、调试与维修方法。
三、实习内容：1、观看关于实习的录像，从总体把握实习，明确实习的目的和意义到讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件。
2、讲解控制电路的设计要求、方法和设计原理。
3、分发与清点工具；讲解如何使用工具测试元器件；讲解线路连接的操作方法和注意事项。
4、组装、连接、调试自动控制电路；试车、答辩及评分。
5、拆解自动控制电路、收拾桌面、地面，打扫卫生四、实习心得与体会：在一周的实习过程中，最挑战我动手能力的一项训练就是连接电路。
对我来说，这无疑是一门新的学问，既是一种挑战，也使我学到了很多有使用价值的知识。
这个实习是我最感兴趣的实习，因为从小我就喜欢组装和拆卸。
总结这个实习，我感觉自己有时候十分的粗心。
刚开始检测电器元件的时候，由于粗心，竟然将已损坏的元件误检测成为正常元件，结果导致我又重新连接线路，浪费了大量的时间。
维修电工实训报告（5篇范例）
维修电工实训报告（5篇范例）第一篇：维修电工实训报告安全用电1.1 学会看安全用电标志明确统一的标志是保证用电安全的一项重要措施。
统计表明，不少电气事故完全是由于标志不统一而造成的。
例如由于导线的颜色不统一，误将相线接设备的机壳，而导致机壳带电，酿成触点伤亡事故。
标志分为颜色标志和图形标志。
颜色标志常用来区分各种不同性质、不同用途的导线，或用来表示某处安全程度。
图形标志一般用来告诫人们不要去接近有危险的场所。
为保证安全用电，必须严格按有关标准使用颜色标志和图形标志。
我国安全色标采用的标准，基本上与国际标准草案（ＩＳＤ）相同。
一般采用的安全色有以下几种：１、红色：用来标志禁止、停止和消防，如信号灯、信号旗、机器上的紧急停机按钮等都是用红色来表示“禁止”的信息。
２、黄色：用来标志注意危险。
如“当心触点”、“注意安全”等。
３、绿色：用来标志安全无事。
如“在此工作”、“已接地”等。
４、蓝色：用来标志强制执行，如“必须带安全帽”等。
５、黑色：用来标志图像、文字符号和警告标志的几何图形。
按照规定，为便于识别，防止误操作，确保运行和检修人员的安全，采用不同颜色来区别设备特征。
如电气母线，Ａ相为黄色，Ｂ相为绿色，Ｃ相为红色，明敷的接地线涂为黑色。
在二次系统中，交流电压回路用黄色，交流电流回路用绿色，信号和警告回路用白色。
1.2 安全用电的注意事项：随着生活水平的不断提高，生活中用电的地方越来越多了。
因此，我们有必要掌握以下最基本的安全用电常识：l、认识了解电源总开关，学会在紧急情况下关断总电源。
2、不用手或导电物（如铁丝、钉子、别针等金属制品）去接触、探试电源插座内部。
3、不用湿手触摸电器，不用湿布擦拭电器。
4、电器使用完毕后应拔掉电源插头；插拔电源插头时不要用力拉拽电线，以防止电线的绝缘层受损造成触电；电线的绝缘皮剥落，要及时更换新线或者用绝缘胶布包好。
5、发现有人触电要设法及时关断电源；或者用干燥的木棍等物将触电者与带电的电器分开，不要用手去直接救人；年龄小的同学遇到这种情况，应呼喊成年人相助，不要自己处理，以防触电。
电工实习报告范文七篇
电工实习报告范文七篇电工实习报告篇1实习内容：认识实习（社会调查）毕业实习集中分散学生姓名：学号：专业班级：实习单位：实习时间：年月日实习目的1、了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
2、掌握电子元器件的识别及质量检验。
3、学习并掌握中夏牌ZX-05型调频、调幅收音机、贴片收音机的工作原理。
4、熟悉手工焊锡的常用工具的使用及其维护与修理，并基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
5、了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法实习内容(一)时间安排（二）焊接工艺1、焊锡原理锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。
外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接；能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接；要有适当的加热温度,使焊锡料具有一定的流动性,才可以达到焊牢的目的,但温度也不可过高，过高时容易形成氧化膜而影响焊接质量2、电烙铁电烙铁是最常用的焊接工具。
我们使用内热式电烙铁。
新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。
这样做，可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
电烙铁要用220V交流电源，使用时要特别注意安全。
应认真做到以下几点：使用前，应认真检查电源插头、电源线有无损坏。
维修电工实习报告最新5篇
维修电工实习报告最新5篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作资料、求职资料、报告大全、方案大全、合同协议、条据文书、教学资料、教案设计、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of classic model essays, such as work materials, job search materials, report encyclopedia, scheme encyclopedia, contract agreements, documents, teaching materials, teaching plan design, composition encyclopedia, other model essays, etc. if you want to understand different model essay formats and writing methods, please pay attention!维修电工实习报告最新5篇维修电工实习报告篇一为了锻炼学生的动手能力及激发学生的创新能力，我们班于20__年4月14日-20日的一周时间内进行了电工实训。

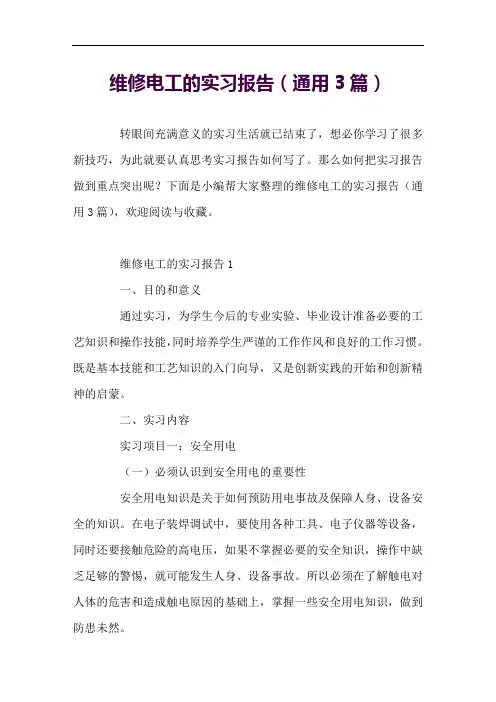

维修电工的实习报告(通用3篇)
维修电工的实习报告（通用3篇）转眼间充满意义的实习生活就已结束了，想必你学习了很多新技巧，为此就要认真思考实习报告如何写了。
那么如何把实习报告做到重点突出呢？下面是小编帮大家整理的维修电工的实习报告（通用3篇），欢迎阅读与收藏。
维修电工的实习报告1一、目的和意义通过实习，为学生今后的专业实验、毕业设计准备必要的工艺知识和操作技能，同时培养学生严谨的工作作风和良好的工作习惯。
既是基本技能和工艺知识的入门向导，又是创新实践的开始和创新精神的启蒙。
二、实习内容实习项目一：安全用电（一）必须认识到安全用电的重要性安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。
在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。
所以必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患未然。
（二）触电及相关防护策施1.触电的种类：（1）电伤，电伤通常有灼伤、电烙伤、皮肤金属化三种。
电伤对人体造成的危害一般是非致命的。
（2）电击，是指电流流过人体，严重影响人体呼吸、心脏和神经系统，造成肌肉痉挛、神经紊乱，导致呼吸停止，严重危害生命的触电事故。
触电死亡大部分是电击造成的。
决定电击强度的是流经人体的电流，而非电压。
2.影响触电造成人体伤害程度的因素：电流的大小、电流种类、电流作用时间、电流途径、人体电阻。
人体电阻会随着人体皮肤的干燥程度和人的年龄而变化。
干燥时可呈现100000欧姆以上，二潮湿时，电阻可降到1000欧姆以下，并且随着人的年龄的增加而变大。
3.触电原因：直接触电、间接触电、静电触电、跨步电压引起的触电。
4.防止触电的技术措施：（1）保护接地和保护接零（2）触电保护装置还有一点比较重要就是若真的看到别人发生触电，该采取些什么样的措施。
先保证把电源断开或用绝缘体把电线从触电者身上移开，若触电者呼吸停止但有心跳，应对其进行人工呼吸或胸外心脏挤压。
电工类实习报告(精选7篇)
电工类实习报告(精选7篇)电工类实习报告1一、实习意图在这次为期__个月的电工实习，我从理性上学到了许多东西，使我更深入地了解到了实践的重要性。
只具有理论常识是不可的，更要有着手才干。
经过实习咱们愈加领会到了学以致用这句话中蕴涵的深入道理。
本次实习的意图首要是使咱们对电工东西、电器元件及线路装置有必定的理性和理性知道；了解一些线路原理以及经过线路图装置、调试、修理的办法；对电工技能等方面的专业常识做开端的了解；培育和练习咱们的实践着手才干，使咱们的理论常识与实践充沛地结合，作到不只具有专业常识，而且还具有较强的实践着手才干，能剖析问题和解决问题的高素质人才。
曾经咱们学的都是一些理论常识，比较注重理论性，而较少注重咱们的'着手练习，而这一次的实习有不少的东西要咱们去想，一起有更多的是要咱们去做，许多东西看起来十分简略，但没有亲身去做，就不会懂理论与实践是有很大差异的，许多简略的东西在实践操作中便是有许多要注意的当地，也与咱们的幻想不一样，这次的实训便是要咱们跨过这道实践和理论之间的距离。
理论说的在好，假如不付诸于实践，那一切都是空谈。
只需运用与实践中，咱们才干了解到两者之间的巨大差异。
开端的时分，教师对电路进行介绍，我还认为电工实习十分简略，直至自己着手时才发现，看时简略作时难，人不能小看任何事。
连每一根电线，都得对机器，对作业，对人担任。
这也培育了咱们的职责感。
这次实习很累，在装置进程中咱们都遇到了不少困难，理论与实践是有很大差异的，许多事情需求自己去想，只需支付了，才会得到，有考虑，就有收成，就意味着有进步，就增强了实践才干和思维才干。
二、实习总结经过这__个月的电工技能实习，我得到了很大的收成，这些都是平常在讲堂理论学习中无法学到的，我首要的收成有以下几点：1、把握了几种底子的电工东西的运用，导线与导线的衔接办法，导线与接线柱的衔接办法，了解了电路装置中走线、元件布局等底子常识。
2、了解了一般简略照明电路的装置办法，把握了一般串联、并联电路，日光灯，电度表、插座的装置。
电工维修实习报告五篇
电工维修实习报告随着社会不断地进步，报告与我们的生活紧密相连，多数报告都是在事情做完或发生后撰写的。
那么一般报告是怎么写的呢？下面是小编整理的电工维修实习报告5篇，仅供参考，大家一起来看看吧。
电工维修实习报告篇1班级：维修电工姓名：***指导教师：***一、实习目的：1.通过本次实习使我理论高度上升到实践高度，更好的实现理论和实践的结合，加深对书本知识的理解。
2.通过实习为我今后完成毕业设计奠定基础。
二、实习时间：20xx年3月1日31日三、实习地点：新柳煤业西沟副井绞车房四、实习单位：汾矿集团新柳煤业上机电队五、实习主要内容：实习主要内容是了解变频器的工作原理和它的一些基本参数设置。
我主要在新柳煤业西沟副井绞车实习。
通过看设备和说明书了解到西沟副井绞车采用的变频器型号为ABB-ACS800。
这是新一代数字交流变频器，ACS800采用直接转矩控制技术（DOC），它能够在没有光码盘或测速电机的反馈的条件下，精确控制标准鼠笼电机的转速和转矩。
ACS800标准变频器模块从1.1kw至2800kw所有功率范围都是IGBT功率模块，并且在变频器内部设置了进线电抗器，从而有效地抑制了高次谐波对电网的影响。
参照说明书对应变频器，了解基本参数设置，知道了设置电子过流保护、加减速时间、第二加减速时间的设定等一些功能。
变频器在矿井主提升机的应用非常广泛，具有运行稳定，安全可靠；起动平稳，无冲击，同步性好，能够自动达到功率平衡；变频器自身保护功能完善，节能效果明显。
六、实习总结经过这次实习，我对变频器有了一定的认识，虽然没有实际操作变频器的设置，但通过设备与说明书的对照，还是知道了它的一些功能：一是将DTC技术和模糊控制理论合二为一，性能大大优于矢量控制变频器。
二是在DTC中不需要对电压、频率分别控制的PWM调制器。
三是ACS800控制盘有实际信号和故障纪录显示模式、参数模式、功能模式和传动选择模式四种模式。
在实际信号显示模式中可以同时监视三个实际信号，诸如频率、转速、电流、流量等信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.安全用电1.1安全用电知识安全用电知识是关于如何预防用电事故及保障人身，设备安全的知识。
在电子装焊调试中，要使用各种工具，电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身，设备事故。
因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。
（1）人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。
据统计，触电1-5min内急救，90%有良好的效果，10分钟内60%就生率，超过15分钟希望甚微。
（2）触电保护器的一个主要指标就是额定断开时间与电流乘积小于30mAs，实际产品一般额定动作电流30mAs可有效防止触电事故。
（3）双相触电是指当人体同时接触电网的两根相线，电流从一相导体通过人体流入另一相导体，构成一个闭合回路，从而发生触电，这种触电形式称为双相触电。
两相触电加在人体上的电压为线电压（380V），因此不论电网的中性点接地与否，其触电的危险性都最大。
（4）目前我国触电保护装置有电压型和电流型两大类。
触电保护装置在对人身安全的保护作用方面远比接地，接零保护优越，并且效果显著已得到广泛应用。
1.2触电保护装置1）电压型：用于中性点不直接接地的低压供电系统中。
2）电流型：用于中性点直接接地的低压供电系统中。
2.常用电工仪器仪表的使用电工测量是电气工作人员作业中必不可少的一部分，它的任务是借助各种仪器仪表对电流、电压、功率、电能、电阻值等进行测量，以于了解各种电气设备的运行特性与情况。
1.3常用的电工仪器仪表2.1.1转速表的使用转速表用来测量电动机、机床主轴及其他转轴类的转速。
我们常用的是离心式手持转速表。
使用方法如下：（1）将转速表的调速盘转到所测定的范围内，若估计不出转轴的转速范围，则调速盘由高挡逐级向低挡调整，以找到合适范围。
（2）将转速表的测量轴与被测量的轴轻轻接触，并逐渐增加接触量，直至表针指向稳定的读数。
2.1.2兆欧表（摇表）的使用兆欧表又称摇表，主要用来测量绝缘电阻，以判定电机、电气设备和线路的绝缘是否良好。
一般来说，设备绝缘电阻越大，设备的绝缘性就越好（各类设备的绝缘电阻都标有具体要求）。
在选用兆欧表测试绝缘电阻时，其额定电压一定要与被测电气设备或线路的工作电压相适应，测量范围也应与被测绝缘电阻的范围相吻合。
具体正确的使用方法如下所示：（1）电动机绝缘电阻的测试：用兆欧表接线柱E和L分别接电动机的两相绕组，摇动兆欧表的手柄，当摇柄出现滑脱时，可以读数，测得电动机绕组相间绝缘电阻。
当接线柱E接电动机外壳，接线柱L接电动机绕组，测出的是电动机绕组对地的绝缘电阻。
（2）电缆绝缘电阻的测量：将接线柱E接电缆外线皮，接线柱L接电缆线芯，摇动摇表手柄，读数。
测出的是电缆线芯与外皮之间的绝缘电阻值。
2.1.3万用表的使用1.万用表测量的范围一般包括：设备及电缆的通断、交-直流电电压、电阻阻值等。
在测量通段时，应将测量盘档位调制二极管位置，当被测器件及设备在测量中发光二极管发亮，表示接通状态。
在测量交流电压时，一般调至750V档位。
测量直流电压时，调至200V档位。
测量电阻值是调至200 欧姆档位。
2．数字万用表(1) 测量电阻功能量程选择开关位于“Ω”区域内的恰当量程档，黑表笔置“COM”插孔，红表笔置“V。
Ω”插孔。
电源接通后，不必调零即可测量。
(2) 测量直流电压功能量程选择开关位于“DC。
V”区域内的恰当量程式档，红、黑表笔位置同上。
电源接通后，即可测量。
(3) 测量交流电压功能量程选择开关位于“AC。
V”区域内的恰当量程式档，红、黑表笔位置同上。
电源接通后，即可测量。
使用时注意，由两插孔接入的交流电压不得超过750V（有效值），且要求被测电压的频率在内45-500HZ范围内。
(4) 测量直流电流功能量程选择开关位于“DC。
A”区域的恰当量程档，黑表笔置“COM”插孔，红表笔置“mA”插孔（被测电流<200mA）或接“10A”插孔（被测电流>200mA）。
电源接通后即可测量。
使用时注意，由“mA”、“COM两插孔输入的直流电流不得超过200mA；由“10A”、“COM 两插孔输入的直流电流不得超过10A；(5) 测量交流电流功能量程选择开关位于“AC。
A”区域的恰当量程档，其余操作与测量直流电流相同。
(6) 测量二极管功能量程选择开关位于二极管档，黑表笔置“COM”孔，红表笔“V。
Ω”孔。
电源接通后即可测量使用万用表(1) 了解万用表的性能。
(2) 了解万用表量程的选择方法。
(3) 正确使用万用表测量直流电流、直流电压、交流电压、电阻等二、技能实践与操作步骤3. 指针式万用表(1) 水平放置。
使用前，先机械调零。
(2) 使用前，正确选择量程，最好使指针指在1/2 以上范围内。
若不知道测量的大约值，可先旋至最大量程上预测，然后再旋至合适的量程上。
在测量时，量程转换开关不能转动，必需断电后再转动。
(3) 接线要正确。
测量直流时，要注意正负极性。
测电流时，仪表应和电路串联。
测电压时，仪表应和电路并联。
(4) 电阻测量前必须进行欧姆调零。
即开关旋至Ω档的选取用量程上，两表棒短路，用零欧姆调节旋钮调零。
每变换一次量程，需重新欧姆调零。
(5) 直流电压测量时，开关旋至V档相应的量程上；直流电流测量时，开关旋至μA或mA的相应量程上；交流电压测量时，开关旋至V档相应的量程上；电阻测量时，开关旋至Ω档的量程上。
(6) 测量结束后，将量程开关置零位，无零位的置交流最高电压档。
3.钳形电流表的使用电流表用来测量交- 直流电电流，它相当于一个小型电流互感器。
使用时，按动扳手打开钳口，将被测线路的一根载流电线置于钳口内中心位置，将表拿平然后读数得电流值。
1.4实践导线的连接在进行电气线路，设备的安装过程中如果当导线不够长或要分解支路时，就需要进行导线和导线间的连接。
常用导线的线芯有单股7 芯和19 芯等几种，连接方法随芯线的金属材料，股数不同而异。
1）单股铜线的直线连接（1）首先把两线头的芯线做X形相交互相紧密2-3 圈，如a 图所示。
（2）接着把两线头扳直，如 b 图所示。
2）然后将每个线头围绕芯线紧密缠绕 6 圈，并用钢丝钳把余下的芯线切去，最后钳平芯线的末端如图 1 所示。
3）如果导线直径较大，先将支路芯线的线头与干线芯线做十字相交，使支路芯线根部留出约3-5mm，然后缠绕支路芯线，缠绕6-8 圈后，用钢丝钳切去剩下的芯线，并钳平芯线末端。
4）7 芯铜线的直线连接（1）先将剖去绝缘层的芯线头参开并拉直，然后把靠近绝缘层约1/3 线段的芯线绞紧，接着把余下的2/3 芯线分散成伞状，并将两端芯线拉直。
（2）把两个伞状芯线隔根对叉，并将两端芯线拉平。
（3）把其中一端的7股芯线按两根，三根分成三组，把第一组两根芯线扳起，垂直于芯线紧密缠绕，如图c所示。
（4）缠绕两圈后，把剩下的芯线向右拉直，与第一组芯线的方向一致，压着前两根扳直的芯线紧密缠绕。
4.常用电工工具本项目主要介绍常用电工电子工具的用途，规格及使用注意事项。
熟悉和掌握常用电工电子工具的结构，性能，使用方法好操作规范，将有利于我们提高工作效率和产品质量乃至保障人身安全。
常用电工电子工具1）直流稳压电源将交流电转变为稳定的直流电，并为各种电子电路提供其所需直流供电电源的仪器设备。
2）电洛铁是手工焊接的基本工具，根据电流通过发热元件产生热量的原理而制成。
3）螺丝刀是用来拆卸和装配螺钉必不可少的工具。
4）钳子（1）尖嘴钳：尖嘴钳适用于狭小的工作空间或带电操作低压电气设备，也可用来剪断细小的金属丝。
（2）钢丝钳：用来夹断夹持金属薄板以及切断导线。
（3）剥线钳：适宜于塑料，橡胶绝缘电线，电缆芯线的剥皮。
5）低压验电器：又称验电笔，是检验导线，电器和电气设备是否带电的常用工具。
5.电工基本操作技能常用工具的使用与维护掌握电工常用工具的使用与维护方法。
技能实践与操作步骤1.5电工基本操作工具2.1.4验电笔：验电笔又叫验电器，分为高压和低压验电器。
(1) 低压验电器有笔式、旋具式、数显式等。
使用时用手指触及笔尾金属体，将笔尖触及带电体，并将氖管朝向自己。
(2) 高压验电器由金属钩、氖管、绝缘棒、护环和握柄等组成。
使用时，应戴绝缘手套，右手握住验电器的握柄( 切勿超过护环部分) ，最好站在绝缘垫上，并与带电体保持足够的安全距离。
2 螺钉旋具：俗称螺丝刀或启子。
它是一种紧固和拆卸螺钉的工具。
3．电工钢丝钳是一种夹持和剪切工具。
刃口可剪切导线，侧口可剪切钢丝。
4．尖嘴钳其头部尖细，适用于在狭小的空间夹持较小的螺钉、垫圈、导线及将导线弯成一定的圆弧等。
5．剥线钳是剥除导线端头绝缘层的工具。
6．电工刀是用来剖削导线绝缘层的工具，其背部可刮除导线表面的氧化层。
7．活扳手用来紧固或松开螺母的工具。
8．电工防护用具（1）安全带是登高超过 2.5m 时必须使用的安全防护用品。
（2）绝缘手套; 、绝缘靴用于具有触电危险的场合时穿戴。
（3）绝缘垫用作脚垫来进行高压操作，防止出现触电事故。
（4）绝缘拉杆主要用于拉开或闭合高压隔离开关、跌落式熔断器等。
1.6专用工具（1）断线钳专门用于剪切较粗的金属丝、电线、电缆等。
（2）喷灯用于大截面导线连接处的加固搪锡熔接、母线弯曲成型等。
（3）紧线钳是架空线路施工中用作拉紧导线或钢丝的专用工具。
（4）登高工具进行架空线施工和高处作业的专用工具。
包括踏板、脚扣、梯子等。
（5）压接钳是制作大截面导线接线鼻子的压接工具。
有手动压接钳、液压压接钳等。
6.常用的低压电器在书上，我们也曾认识了一些低压控制电器，如，接触器，继电器，主令控制器等。
在电工实习中低压控制电器是我们电气工作人员接触最多的电气设备器件。
低压电器通常指在交流额定电压1200V，直流电压1500V一下的电路中起通断，保护，控制或调节作用的电器产品。
1.7空气开关空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
