汇报后修改《住宅设计要求与标准》(2015年版)(暖通)
居住建筑节能设计标准2015版

居住建筑节能设计标准2015版近年来,随着全球能源危机的日益严重,人们对节能减排的意识日渐增强。
作为建筑领域的重要一环,居住建筑节能设计标准也逐渐成为社会关注的焦点。
2015年版的居住建筑节能设计标准,更加注重了提高建筑能效、减少能源消耗的要求。
在这篇文章中,我们将深入探讨2015版的节能设计标准,并对其进行全面评估。
1. 能源利用综合指标在2015版的节能设计标准中,能源利用综合指标被引入,以评价建筑整体能效水平。
该指标考虑了建筑的总体能源消耗情况,包括供暖、通风、照明和其他设备的能耗等因素。
通过对综合指标的评估,可以更好地了解建筑的能源利用情况,为节能提供科学依据。
2. 节能技术要求2015版的居住建筑节能设计标准对节能技术提出了更高的要求,包括建筑隔热、节能材料、节能设备等方面。
在建筑隔热方面,标准规定了建筑外墙、屋顶、地板和门窗的隔热性能要求,以减少建筑能耗。
在节能设备方面,要求采用高效节能的供暖、通风、照明等设备,以降低建筑能耗的同时提升使用效率。
3. 设计原则和方法在2015版的节能设计标准中,还提出了一系列的设计原则和方法,以指导建筑节能设计的实施。
建筑应充分利用自然采光和自然通风,减少对人工照明和通风系统的依赖,从而降低能耗。
还提出了建筑形态、朝向、采暖方式等方面的设计原则,以最大限度地提高建筑能效。
总结回顾:通过对2015版的居住建筑节能设计标准的全面评估,我们可以看到,这一标准在能源利用综合指标、节能技术要求和设计原则方法等方面都有了明显的提升。
它更加注重了整体能效水平的评估,对节能技术和设计原则提出了更高的要求。
相信在实际的建筑设计和施工中,认真遵守这一标准将会有效地提高建筑能效,减少能源消耗,从而有利于应对能源危机。
个人观点和理解:作为我个人对这一主题的观点和理解,我认为2015版的居住建筑节能设计标准的出台是非常及时和必要的。
随着全球环境问题的加剧,建筑领域作为能源消耗的大户,有责任和义务采取有效的措施来减少能源消耗,降低对环境的影响。
汇报后修改《住宅设计要求与标准规定》(2015年度出版)(暖通)

六暖通空调(一) 系统分类及设备材料选型1系统分类防排烟(通风)系统、小型中央空调系统、分体空调系统、采暖系统、燃气系统等。
2设备材料选型2.1风机通风系统、通风兼防排烟系统风机优先采用噪音较低的柜式离心风机;防排烟系统专用风机可根据实际情况优先选用轴流风机(含斜流、混流风机)。
2.2风管材料防排烟风管、通风风管采用镀锌钢板。
2.3空调、采暖水管管材空调冷凝水管采用PVC-U管。
室内采暖主管管径小于等于DN32采用普通焊接钢管,丝接;管径大于DN32采用无缝钢管,焊接。
采暖热表至户内分集水器间管道采用PPR管,管材等级4级,管系列S4,热熔连接,低温地板辐射采暖盘管采用PE-RT管。
2.4套管材料穿梁和剪力墙、防火墙的套管采用国标普通焊接钢套管,穿墙套管采用塑料套管。
2.5保温材料冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳(闭泡)。
室内采暖主管保温材料宜采用难燃B1级发泡橡塑管壳(闭泡)或玻璃棉保温材料。
(二) 设计要求1防排烟及通风系统1.1加压送风系统1.1.1加压送风系统为单段设计时,加压风机应布置于天面。
加压送风系统为分段设计(或两段楼梯的情形)时,上段加压系统风机应布置于天面,下段加压系统风机布置原则为:(1)优先布置于地下室不占车位处;(2)其次布置于室外园林隐蔽处;(3)有条件时可布置于商业裙楼顶;(4)原则上风机应布置于隐蔽处,尽量不要对建筑外立面及住户造成影响。
1.1.2前室加压风井应靠近前室,风井有一面邻前室的墙(最好为非剪力墙),以便设置加压风口。
1.1.3防烟楼梯间的加压风井应靠近防烟楼梯间,风井有一面邻防烟楼梯间墙(最好为非剪力墙),以便设置加压风口。
1.1.4加压送风井最小面积可按下表确定:一个出入口。
(2)当采用双扇门时,按规范要求,表中值应乘以1.33。
(3)当楼梯间有两个出口时,按规范要求,表中值应乘以1.5。
(4)当前室仅有一个出口时,按规范要求,表中值应乘以0.67。

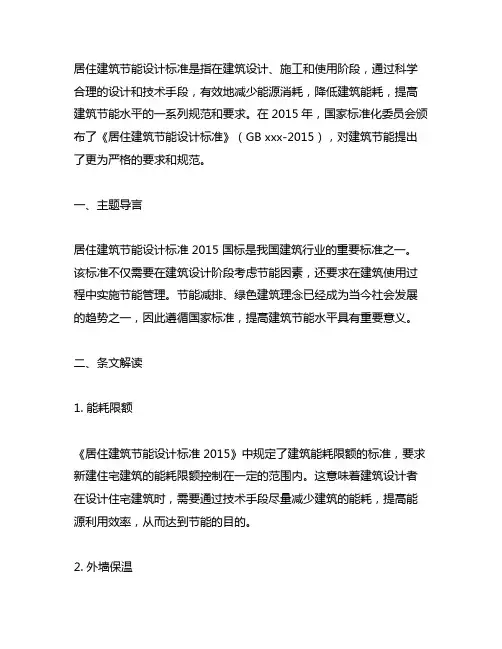

居住建筑节能设计标准 2015 国标

居住建筑节能设计标准是指在建筑设计、施工和使用阶段,通过科学合理的设计和技术手段,有效地减少能源消耗,降低建筑能耗,提高建筑节能水平的一系列规范和要求。
在2015年,国家标准化委员会颁布了《居住建筑节能设计标准》(GB xxx-2015),对建筑节能提出了更为严格的要求和规范。
一、主题导言居住建筑节能设计标准 2015 国标是我国建筑行业的重要标准之一。
该标准不仅需要在建筑设计阶段考虑节能因素,还要求在建筑使用过程中实施节能管理。
节能减排、绿色建筑理念已经成为当今社会发展的趋势之一,因此遵循国家标准,提高建筑节能水平具有重要意义。
二、条文解读1. 能耗限额《居住建筑节能设计标准 2015》中规定了建筑能耗限额的标准,要求新建住宅建筑的能耗限额控制在一定的范围内。
这意味着建筑设计者在设计住宅建筑时,需要通过技术手段尽量减少建筑的能耗,提高能源利用效率,从而达到节能的目的。
2. 外墙保温国标对外墙保温的要求也十分严格,规定了保温材料的性能指标和施工工艺。
在实际项目中,建筑设计者需要根据这些规定选择合适的保温材料,并严格按照要求进行施工,以确保建筑外墙的保温性能达到国家标准要求。
3. 设备能效比国标还对建筑设备能效比提出了具体要求,要求建筑设备在使用过程中能够达到一定的能效比标准。
这就需要建筑设计者在选择建筑设备时,需要考虑设备的能效比指标,尽量选择能耗低、性能好的设备,从而达到节能的目的。
三、实践应用在实际项目中,如何应用《居住建筑节能设计标准 2015》是建筑行业关注的焦点之一。
建筑设计者需要充分理解国标的要求,结合项目实际,采取相应的措施进行节能设计。
在建筑设计阶段,可以通过优化建筑方案、选择节能材料、提高建筑能效等措施来降低建筑能耗;在建筑使用阶段,可以通过建立科学的节能管理制度,加强建筑设备维护等措施来降低建筑的能耗。
四、个人观点对于《居住建筑节能设计标准 2015》,我个人认为,这是我国建筑行业朝着绿色、可持续发展方向迈出的重要一步。
2015新规范的暖通分析

建规:防烟楼梯间及其前室、消防电梯间前室或合用前室应设置防烟设施。 高规:8.3.1 下列部位应设置独立的机械加压送风的防烟设施。8.3.1.3 封闭避难层(间)。
解读:
建规: 总建筑面积大于200m2或一个房间建筑面积大于50m2且经常有人停留或可燃物较多的地下、半 地下建筑或地下室、半地下室; 高规: 8.4.1.4 除利用窗井等开窗进行自然排烟的房间外,各房间总面积超过200m2或一个房间面积超 过50m2,且经常有人停留或可燃物较多的地下室。
解读:
地上无窗房间,单个房间面积超50m2,设置排烟设施。
允许不能自然排烟的封闭楼梯间直接设置加压送风系统,节约前室 的面积
GB50016-2014 《建筑设计防火规范》 新规:
6.4.2条 不能自然通风或自然通风不能满足要求时,应设置机械加压送风 系统或采用防烟楼梯间。
6.2.2.1条 封闭楼梯间应靠外墙,并应直接天然采光和自然通风,当不能 天然采光和自然通风时,应按防烟楼梯间规定设置。
GB 50981-2014《建筑机电工程抗震设计规范》
? 5.1.4防排烟风道、事故通风风道及相关设备应采用抗 震支吊架。
? 成本分析:增加抗震支吊架。
GB 50067-2014《汽车库、修车库、停车场设计防火规范》 新规:
8.2.1条: 除敞开式汽车库、建筑面积小于1000m2的地下一层汽车库和修车库
2015年新规范暖通分析
2016-04-01 暖通 吴淑霞
新规范
? GB50016-2014《建筑设计防火规范》 ? GB 50981-2014《建筑机电工程抗震设计规范》 ? GB 50067-2014《汽车库、修车库、停车场设计防火
汇报后修改《住宅设计要求与标准》(2015年版)(暖通)

六暖通空调(一) 系统分类及设备材料选型1系统分类防排烟(通风)系统、小型中央空调系统、分体空调系统、采暖系统、燃气系统等。
2设备材料选型2.1风机通风系统、通风兼防排烟系统风机优先采用噪音较低的柜式离心风机;防排烟系统专用风机可根据实际情况优先选用轴流风机(含斜流、混流风机)。
2.2风管材料防排烟风管、通风风管采用镀锌钢板。
2.3空调、采暖水管管材空调冷凝水管采用PVC-U管。
室内采暖主管管径小于等于DN32采用普通焊接钢管,丝接;管径大于DN32采用无缝钢管,焊接。
采暖热表至户内分集水器间管道采用PPR管,管材等级4级,管系列S4,热熔连接,低温地板辐射采暖盘管采用PE-RT 管。
2.4套管材料穿梁和剪力墙、防火墙的套管采用国标普通焊接钢套管,穿墙套管采用塑料套管。
2.5保温材料冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳(闭泡)。
室内采暖主管保温材料宜采用难燃B1级发泡橡塑管壳(闭泡)或玻璃棉保温材料。
(二) 设计要求1防排烟及通风系统1.1加压送风系统1.1.1加压送风系统为单段设计时,加压风机应布置于天面。
加压送风系统为分段设计(或两段楼梯的情形)时,上段加压系统风机应布置于天面,下段加压系统风机布置原则为:(1)优先布置于地下室不占车位处;(2)其次布置于室外园林隐蔽处;(3)有条件时可布置于商业裙楼顶;(4)原则上风机应布置于隐蔽处,尽量不要对建筑外立面及住户造成影响。
1.1.2前室加压风井应靠近前室,风井有一面邻前室的墙(最好为非剪力墙),以便设置加压风口。
1.1.3防烟楼梯间的加压风井应靠近防烟楼梯间,风井有一面邻防烟楼梯间墙(最好为非剪力墙),以便设置加压风口。
1.1.4加压送风井最小面积可按下表确定:注:(1)上表加压送风的风量是按开启单扇门确定。
其中前室考虑有两个以上出入口,楼梯间考虑一个出入口。
(2)当采用双扇门时,按规范要求,表中值应乘以1.33。
(3)当楼梯间有两个出口时,按规范要求,表中值应乘以1.5。
20150208新防火规范住宅核心筒设计要点

新防火规范住宅设计要点
目录
目 录
建筑专业
水专业 机电专业 暖通专业
建筑专业
住宅分类:(根据建筑高度) (新规5.1.1条)
小于等于27m为多层 大于27m但不大于54m为二类高层 大于54m为一类高层 注:裙房均为高层 住宅设置两个安全疏散口的必要条件: (新规5.5.25条) 多层: 当住宅单元任一层建筑面积大于650 m2 或任一套房户门距楼梯间大于15m. 二类高层: 任一层建筑面积大于650 m2或任一户门距楼梯间大于10m 一类高层
其它设置要求:
地库、住宅地下室、商业网点及商业部分需要设置喷淋系统。需要占掉200 净高。
电专业
管井尺寸要求:
电井门下设置100~250(mm)高的混凝土门槛。
电井不得与卫生间等潮湿场所相邻。 电井最小尺寸如下: 一类高层住宅楼:(深X宽)800x2000(mm)
二类高层住宅楼:(深X宽)800x2000(mm)
水专业
管井尺寸要求: 多层住宅,水暖井合用,净尺寸700x1400,若要压扁宽度则要增加长度,水井 最小净宽为500。
二类高层住宅,水暖井合用,净尺寸700x2200,若要压扁宽度则要增加长度, 水井最小净宽为500。
一类高层住宅,水暖井合用,净尺寸700x2200,若ห้องสมุดไป่ตู้压扁宽度则要增加长度, 水井最小净宽为500。若住宅建筑高度大于100m时则需要在共同部位上喷淋, 管井随之加大。
卫生间不应直接布置在下层住户的卧室、起居室、厨房和餐厅的上层 (住设规5.4.4条)
套内应设置洗衣机,且不得在非封闭阳台 (住设规5.4.6 5.6.7条)
汇报后修改《住宅设计要求与标准》(2015年版)(给排水).

目录四给排水 (2)(一)....................................................... 说明2(二)................................................... 给水系统2(三)................................................... 排水系统5(四)................................................... 消防系统10(五)............................................... 设备技术要求12附录一:明露给排水管道识别标志.. (15)附录二:给排水专业设计标准图例 (16)附录三:广州市小区市政引入管管径设计取值标准 (19)附录四:住宅、别墅热水器设计指引 (21)附录五:住宅户内给排水节点大样设计指引 (23)附录六:别墅庭院内管线设计指引 (27)四给排水(一)说明1. 本设计要求适用于住宅项目,按照给水系统、排水系统、消防系统、设备要求等方面制定。
2. 本设计要求中安装高度均指到建筑完成面的距离。
3. 除特别注明外,标高以m计,其余均以mn计。
4. 当地若有特殊要求或习惯性做法时,按当地要求执行;否则,按本设计要求执行。
(二)给水系统1管材选型1.1室外部分(1)市政给水管DN>100采用水泥砂浆衬里球墨铸铁管,DNC100采用衬塑钢管。
(2)加压给水管埋地部分采用衬塑钢管,DNC100丝扣连接,DN>100法兰连接,法兰可在出厂前加工好,也可现场加工,现场焊接法兰工艺需获得集团年度合作厂家的技术支持,法兰接口不得直接埋设于土壤中,应加设热塑套。
室外埋地加压给水管应视具体情况考虑防腐,严格按照《建筑给水排水及采暖工程施工质量验收规范》进行施工。
(3)海边项目加压给水管埋地部分采用钢塑复合压力管,扩口连接(具体技术要求详《给水钢塑复合压力管道工程技术规程》CECS237:2008《钢塑复合压力管用管件》CJ/T253-2007、《钢塑复合压力管》CJ/T183-2008);消防管埋地部分采用外衬塑钢管。
2015年实施的消防、绿建等规范和标准的内容解说

2015年实施的消防、绿建等规范和标准的内容解说(暖通部分)1、2015年实施的消防规范有《建筑设计防火规范》(GB50016-2014)(已实施)、《汽车库、修车库、停车场设计防火规范》、(GB50067-2014)(2015年8月1日实施)、《建筑防烟排烟系统技术规范》(实施时间待定)。
2、《建筑设计防火规范》(GB50016-2014)涉及到暖通专业的修改有:1)第5.4.10.3条,住宅部分和非住宅部分的安全疏散、防火分区和室内消防设施配置,可根据各自的建筑高度分别按照本规范有关住宅建筑和公共建筑的规定执行;2)第8.1.9条,设置在建筑内的防排烟风机应设置在不同的专用机房内(用于排烟补风的送风风机不应与排烟风机机房合用,风机房的耐火极限:隔墙2.00h,楼板1.50h,开向建筑内的门采用甲级防火门);3)第5.5.23.9条,避难层(间)应设置直接对外的可开启窗口或独立的机械防烟设施,外窗应采用乙级防火窗(高层病房楼应在二层及以上的病房楼层和洁净手术部设置避难间);4)第6.3.5条,风管穿过防火隔墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施,且耐火极限不应低于该防火分隔体的耐火极限;5)第8.5.3.1条,设置在一、二、三层且房间建筑面积大于100m2的歌舞娱乐放映游艺场所,设置在四层及以上楼层、地下或半地下的歌舞娱乐放映游艺场所;6)第8.5.3.3条,公共建筑内建筑面积大于100m2且经常有人停留的地上房间;7)第8.5.3.4条,公共建筑内建筑面积大于300m2且可燃物较多的地上房间;8)第8.5.4条,地下或半地下建筑(室)、地上建筑内的无窗房间,当总建筑面积大于200m2或一个房间建筑面积大于50m2,且经常有人停留或可燃物较多时,应设置排烟设施;9)第5.4.13条,柴油发电机房不应布置在人员密集场所的上一层、下一层或贴邻;10)第6.4.2.1条,封闭楼梯间不能自然通风或自然通风不能满足要求时,应设置机械加压送风系统或采用防烟楼梯间;11)第5.3.6.7条,步行街应设置自然排烟……。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
六暖通空调(一) 系统分类及设备材料选型1系统分类防排烟(通风)系统、小型中央空调系统、分体空调系统、采暖系统、燃气系统等。
2设备材料选型2.1风机通风系统、通风兼防排烟系统风机优先采用噪音较低的柜式离心风机;防排烟系统专用风机可根据实际情况优先选用轴流风机(含斜流、混流风机)。
2.2风管材料防排烟风管、通风风管采用镀锌钢板。
2.3空调、采暖水管管材空调冷凝水管采用PVC-U管。
室内采暖主管管径小于等于DN32采用普通焊接钢管,丝接;管径大于DN32采用无缝钢管,焊接。
采暖热表至户内分集水器间管道采用PPR管,管材等级4级,管系列S4,热熔连接,低温地板辐射采暖盘管采用PE-RT 管。
2.4套管材料穿梁和剪力墙、防火墙的套管采用国标普通焊接钢套管,穿墙套管采用塑料套管。
2.5保温材料冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳(闭泡)。
室内采暖主管保温材料宜采用难燃B1级发泡橡塑管壳(闭泡)或玻璃棉保温材料。
(二) 设计要求1防排烟及通风系统1.1加压送风系统1.1.1加压送风系统为单段设计时,加压风机应布置于天面。
加压送风系统为分段设计(或两段楼梯的情形)时,上段加压系统风机应布置于天面,下段加压系统风机布置原则为:(1)优先布置于地下室不占车位处;(2)其次布置于室外园林隐蔽处;(3)有条件时可布置于商业裙楼顶;(4)原则上风机应布置于隐蔽处,尽量不要对建筑外立面及住户造成影响。
1.1.2前室加压风井应靠近前室,风井有一面邻前室的墙(最好为非剪力墙),以便设置加压风口。
1.1.3防烟楼梯间的加压风井应靠近防烟楼梯间,风井有一面邻防烟楼梯间墙(最1好为非剪力墙),以便设置加压风口。
1.1.4加压送风井最小面积可按下表确定:注:(1)上表加压送风的风量是按开启单扇门确定。
其中前室考虑有两个以上出入口,楼梯间考虑一个出入口。
(2)当采用双扇门时,按规范要求,表中值应乘以1.33。
(3)当楼梯间有两个出口时,按规范要求,表中值应乘以1.5。
(4)当前室仅有一个出口时,按规范要求,表中值应乘以0.67。
(5)当建筑总层数超过32层时,加压送风系统及送风量应分段设计。
(6)前室风井短边尺寸宜400mm以上,楼梯间风井短边尺寸宜350mm以上,同时风井长宽比不应大于6:1。
当风井不能满足上述要求时,应适当增大风井面积以降低风道阻力。
(7)管井内原则上不允许有梁及其他突出的物体(如消火栓)。
1.1.5加压风口安装高度:首层风口下底边距地500mm,标准层风口下底边距地300mm。
1.1.6电梯机房不设空调(有特殊情况的由当地公司根据电梯厂家的具体要求预留空调电源),应设置机械通风系统,每台电梯通风量应不小于1000m3/h。
2小型中央空调系统2.1设置小型中央空调范围:2.1.1设置小型中央空调的范围应根据建筑方案说明确定,当建筑方案未明确时,可按下述规定执行:(1)户内部分:别墅、超豪华户型;(2)首层大堂:超豪华户型设;豪华户型不设(北上广深市区除外)。
(当大堂面积较小时,可采用商用分体机,但室内机及送、回风百叶设置须满足2.5、2.6要求)。
2.2设置的小型中央空调为冷暖型。
2.3室外机:2.3.1 住宅首层大堂空调室外机位置应符合以下原则:(1)优先摆放于竖向百页或开口天井内;(2)其次摆放于住宅裙楼顶隐蔽处;(3)同时不应对邻近住宅产生较大干扰和影响。
2.3.2 住宅空调室外机位应考虑必要的维修及进、出风空间,需预留安装检修通道300mm宽,检修位不小于400mm宽,并应预留安装通道,最小机位布置方式示意图如下:注:(1)尺寸为完成面净尺寸(单位:mm);(2)上图仅为最小机位尺寸示意图,方案设计时,宜在不影响建筑平面的前提下适当增大机位尺寸。
2.3.3室外机位参考净尺寸详见下表:注:(1)1~3为布置方式,若出现三面封闭的不利情况,应适当加大机位长度。
(2)表中尺寸是根据美的、海尔、格力三个品牌的最大外观尺寸确定的,实际工程如采用其它品牌,应按实际选用品牌的外观尺寸确定最小机位尺寸。
2.3.4若室外机安装在非开放空间内,且选用顶出风机型时,出风口需安装导流风管。
2.4冷媒管、冷凝水管管线布置2.4.1 配有冷凝水泵的空调室内机的冷凝水管原则上穿梁铺设,局部位置梁高较低,难以预留穿梁套管,且不影响装修高度时,可在梁下铺设。
2.4.2不配有冷凝水泵的空调室内机的冷凝水管在梁下铺设。
冷凝水管的走向应配合装修,局部位置如梁下净空较低,满足不了装修要求,应考虑穿梁或剪力墙。
2.4.3 冷媒管原则上穿梁铺设,管中心距板底按100~150mm统一设定。
2.4.4 冷媒管、冷凝水套管均应定位,出入户套管及穿梁、剪力墙套管均应标注标高。
2.4.5 毛坯交楼时,可不预留冷凝水套管,仅预留冷媒管套管。
2.4.6别墅冷凝水原则上应统一收集排放至空调室外机附近的散水上,地下层冷凝水可集中单独排放;多层或高层住宅冷凝水宜就近设立管排放,立管可考虑设于空调室外机位置或附近卫生间管井内。
2.5室内机2.5.1选型原则:(1)根据天花安装空间,决定选用薄型或超薄型风管式室内机。
(2)无集中热源的寒冷地区、夏热冬冷地区的部分需求房间(客厅、主卧等)可设置带电辅热室内机。
(3)满足装修要求的前提下,优先选用价格较低的机型;在价格一致的前提下,优先选用设备高度较低、噪音较低的机型。
2.5.2回风形式:优先采用底部回风机型。
2.5.3预留安装尺寸:高度为300mm,深度为800mm。
2.5.4布置原则:参考装修天花图中的送、回风百叶位置,同时满足室内温度、气流均匀分布的原则布置。
(1) 两层通高的客厅、大堂,室内机优先布置在下层。
(2) 房间有过道时,空调室内机优先布置在门口过道上方;无过道时,优先布置在门口上方。
2.5.5 室内机控制器:采用标配控制器,夏热冬冷地区优先采用线控器。
2.6送、回风百叶2.6.1百叶型式:送风口采用双层可调百叶,回风口采用可拆卸单层百叶(带过滤网),颜色及材质应提请装修专业选样。
2.6.2送风口气流组织:根据天花装修形式确定。
(1)当天花形式为迭级天花,且迭级高度不小于250mm时,采用侧送风形式;当受装修条件限制,回风口也为同方向侧回时,两者边缘间距应大于1200mm。
(2)当两层通高的客厅、大堂的室内机布置在下层时,采用侧送风形式;(3)当天花形式为平顶天花时,采用下送风形式。
2.6.3布置原则:根据装修天花图确定。
(1)客厅、餐厅、首层大堂等空间送、回风百叶根据天花造型、灯具布置居中布置。
(2)当送风百叶布置在迭级天花内,送、回风百叶长度不同无法同时居中布置时,回风百叶优先居中布置。
(3)面积较大的空间(如客餐一体厅、大堂等)需设两台或两台以上室内机时,优先考虑合用回风百叶。
2.6.4回风百叶尺寸及检修口设置:(1)一般情况下,当建筑条件允许时,回风口和检修口应合并设置,长度尺寸按至少加300mm控制,不另设单独检修口。
但最终应以装修专业意见为准。
(2)当回风口和检修口应分别设置时,回风口最小净宽度为200mm,检修口尺寸为400x400。
2.7应对各空气调节区进行逐项逐时冷负荷计算。
现将经逐项逐时冷负荷计算,总结出广东地区空调房间冷负荷经验估算指标列表如下,供夏热冬暖地区、夏热冬冷地区设计时参考:3 分体空调系统3.1 设计依据:按照市场销售前十名中份额最多的空调品牌尺寸作为依据。
设置原则:最大尺寸机组能安装,最小尺寸机组有通风空间。
3.1.1空调市场份额图3.1.2空调室外机尺寸制冷量 最小尺寸(海尔) 最大尺寸(格力、美的) 室内机型式1~1.5匹 780×540×250 900×600×380 挂机 2匹 810×680×290 960×700×400 挂机、柜机 2.5~3匹860×730×310980×790×430挂机、柜机3.2 设计内容3.2.1平面布置形式:飘窗顶、铁艺栏杆飘板、窗侧。
机位形式 使用原则说明飘窗顶除严寒地区外, 有飘窗的房间采用。
1.加大柜机空调板深度D ,飘窗深度按建筑方案。
2.必须设墙垛,在窗侧梁下开洞。
a 墙垛室外完成面净宽≥200mm (不含飘窗安装厚度、保温层、找平及贴砖);b 当窗很窄无法设置200mm 墙垛时,设100mm 墙垛,空调孔直埋在垛内。
铁艺栏杆 飘板 无飘窗的房间采用必须设墙垛,在窗侧梁下开洞。
墙垛室外完成面净宽≥200mm (不含飘窗安装厚度、保温层、找平及贴砖)。
窗侧 严寒地区:采用 3.2.3 最小土建尺寸注:1.上表尺寸含冷凝水立管安装尺寸,当机位长度不足时,深度可加大100mm 。
2.冷凝水立管不得穿梁安装,当机位右侧(面对空调机出风口)有梁时,应将冷凝水立管设于机位外,详见图九。
3.当采用2~3匹挂机时,室外机机位土建尺寸应按柜机预留。
温和地区 夏热冬暖地区 夏热冬冷地区 寒冷地区 严寒地区 挂机 1100×550 1150×550 1250×600 1300×600 1350×650 柜机1250×6501300×6501400×7001400×7001450×7502、飘窗顶室外机位最小土建尺寸(长度L×深度D)(单位mm)注:严寒地区不设飘窗顶空调。
3、铁艺栏杆飘板室外机位最小土建尺寸(单位mm)a、雨水立管设于机位内(1)长度L向加大尺寸铁艺栏杆飘板室外机位最小土建尺寸:长度L向加雨水立管(长度L×深度D)注:1. 上表尺寸含冷凝水立管、雨水立管安装尺寸。
2. 当采用2~3匹挂机时,室外机机位土建尺寸应按柜机预留。
3.各地区外墙保温层厚度详见表三,铁艺栏杆挡水保温层应按外墙保温层厚度的50%取值。
(2)深度D向加大尺寸铁艺栏杆飘板室外机位最小土建尺寸:深度D向加雨水立管(长度L×深度D)注:1. 上表尺寸含冷凝水立管、雨水立管安装尺寸。
2. 当采用2~3匹挂机时,室外机机位土建尺寸应按柜机预留。
3.各地区外墙保温层厚度详见表四,铁艺栏杆挡水保温层应按外墙保温层厚度的50%取值。
b、雨水立管设于机位外铁艺栏杆飘板室外机位最小土建尺寸(长度L×深度D)(单位mm)注:1.上表尺寸含冷凝水立管安装尺寸,不含雨水立管尺寸。
2.当采用2~3匹挂机时,室外机机位土建尺寸应按柜机预留。
3.各地区外墙保温层厚度详见表四,铁艺栏杆挡水保温层应按外墙保温层厚度的50%取值。
4采暖系统4.1采暖方案须报集团设计成本质量控制中心审批。
