通用白乳胶配方
醋酸乙烯白乳胶的制作方法。
醋酸乙烯白乳胶的制作方法。
全文共四篇示例，供读者参考第一篇示例：醋酸乙烯白乳胶是一种常见的乳液状胶水，其制作方法相对简单，但需要一定的工艺和技术。
下面将详细介绍关于醋酸乙烯白乳胶的制作方法。
一、原料准备制作醋酸乙烯白乳胶需要准备以下原料：1. 乙烯乳液2. 醋酸乙烯3. 稳定剂4. 酸碱中和剂5. 防腐剂6. 立固剂二、制作工艺1. 在制作之前，首先要确保工作环境清洁，避免杂质的进入，影响产品的质量。
2. 将乙烯乳液倒入一个搅拌桶中，开始加热至一定的温度。
3. 将醋酸乙烯缓慢地加入乙烯乳液中，并同时加入一定比例的稳定剂，以保持胶水的稳定性。
4. 继续搅拌混合，使醋酸乙烯充分分散在乳液中，直到达到所需的浓度。
5. 在混合的过程中，需要调节pH值，加入适量的酸碱中和剂，使其达到理想的酸碱度。
6. 加入适量的防腐剂，以保证产品的保存期限，同时加入立固剂，使产品更加耐久。
7. 继续搅拌混合，直到所有原料充分溶解混合。
8. 将制作好的醋酸乙烯白乳胶装罐封装，以备日后使用。
三、注意事项1. 制作醋酸乙烯白乳胶的过程中，一定要注意加热温度和搅拌速度，以免造成混合不均匀。
2. 需要根据产品的用途和要求调整配方中各种原料的比例，以确保产品性能符合要求。
3. 制作完成后，要对产品进行检测，确保产品品质达标。
制作醋酸乙烯白乳胶虽然看似简单，但实际操作起来需要一定的技术和经验。
只有掌握了正确的制作方法和注意事项，才能制作出高质量的醋酸乙烯白乳胶产品。
希望以上介绍对大家有所帮助。
第二篇示例：醋酸乙烯白乳胶是一种常用的胶水，广泛应用于家庭和工业领域。
它具有优异的粘接性能和耐水性，使其成为许多材料的理想粘结剂。
制作醋酸乙烯白乳胶并不复杂，只需准备一些简单的材料和工具即可。
下面我们来详细介绍一下醋酸乙烯白乳胶的制作方法。
我们需要准备以下材料和工具：PVA乳胶、醋酸、水、玻璃容器、搅拌棒、温度计、计量工具等。
制作醋酸乙烯白乳胶的第一步是准备PVA乳胶。
白乳胶配方 原料
白乳胶配方原料

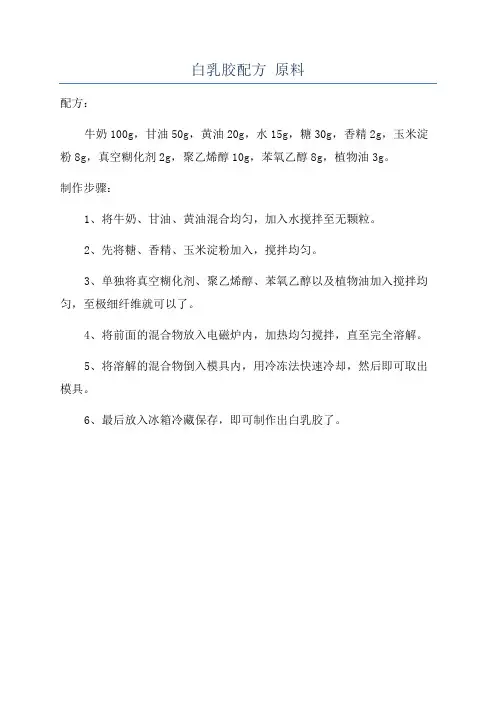

配方：
牛奶100g，甘油50g，黄油20g，水15g，糖30g，香精2g，玉米淀粉8g，真空糊化剂2g，聚乙烯醇10g，苯氧乙醇8g，植物油3g。
制作步骤：
1、将牛奶、甘油、黄油混合均匀，加入水搅拌至无颗粒。
2、先将糖、香精、玉米淀粉加入，搅拌均匀。
3、单独将真空糊化剂、聚乙烯醇、苯氧乙醇以及植物油加入搅拌均匀，至极细纤维就可以了。
4、将前面的混合物放入电磁炉内，加热均匀搅拌，直至完全溶解。
5、将溶解的混合物倒入模具内，用冷冻法快速冷却，然后即可取出模具。
6、最后放入冰箱冷藏保存，即可制作出白乳胶了。
白乳胶
白乳胶MSDS第一部分：化学品名称中文名称聚醋酸乙烯乳液胶粘剂英文名称Polyvinyl acetate emulsion adhesive中文别名白乳胶CAS RNEINECS号分子式[CH2CHCOOCH3]n第二部分：特性本品也称聚醋酸乙烯乳液，它有醋酸乙烯，聚乙烯醇等多种高分子材料采用先进工艺聚合而成，与同类产品比较，具有操作简便、固化速度快、粘结力强不燃烧等特点。
规格1. 固成份：53±1%2. 粘度：450- 550p(VT – 04,No.2,25℃)3. PH：3.5 – 5.54. 外观：乳白色粘状液5.化学性质：与强酸、强碱及水无剧烈反应。
PH值为7，不可点燃。
6. 物理性质：颜色：乳白；状态：粘液；气味：微有；溶解度：可容于水，闪点：761度。
第三部分：用途本剂是以醋酸乙烯酯、聚乙烯醇、邻苯二甲酸二丁酯、辛醇、过硫酸铵等为原料组成的白乳胶，广泛用于木器、胶合板、水泥砂浆、纸张、布、皮革等的粘接，它使用方便、粘合力强，生产工艺比较简单。
缺点是低温时使用性能较差。
第四部分：原料（1）醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
（2）聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类树脂的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品。
（3）邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于乙醇、乙醚等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
（4）辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
白乳胶的成分

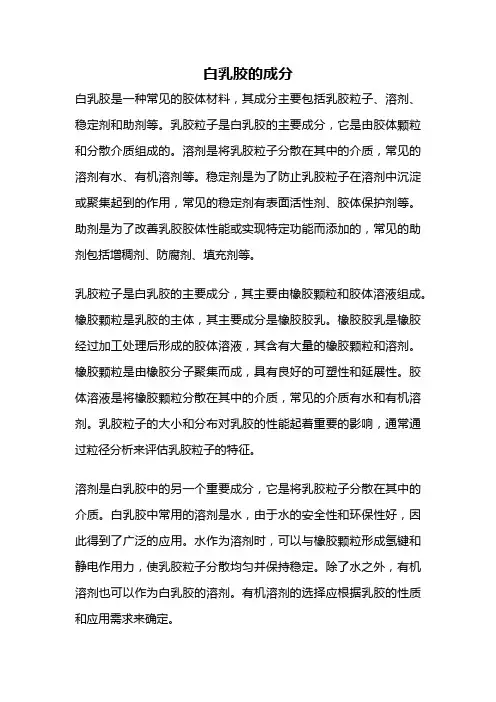

白乳胶的成分白乳胶是一种常见的胶体材料，其成分主要包括乳胶粒子、溶剂、稳定剂和助剂等。
乳胶粒子是白乳胶的主要成分，它是由胶体颗粒和分散介质组成的。
溶剂是将乳胶粒子分散在其中的介质，常见的溶剂有水、有机溶剂等。
稳定剂是为了防止乳胶粒子在溶剂中沉淀或聚集起到的作用，常见的稳定剂有表面活性剂、胶体保护剂等。
助剂是为了改善乳胶胶体性能或实现特定功能而添加的，常见的助剂包括增稠剂、防腐剂、填充剂等。
乳胶粒子是白乳胶的主要成分，其主要由橡胶颗粒和胶体溶液组成。
橡胶颗粒是乳胶的主体，其主要成分是橡胶胶乳。
橡胶胶乳是橡胶经过加工处理后形成的胶体溶液，其含有大量的橡胶颗粒和溶剂。
橡胶颗粒是由橡胶分子聚集而成，具有良好的可塑性和延展性。
胶体溶液是将橡胶颗粒分散在其中的介质，常见的介质有水和有机溶剂。
乳胶粒子的大小和分布对乳胶的性能起着重要的影响，通常通过粒径分析来评估乳胶粒子的特征。
溶剂是白乳胶中的另一个重要成分，它是将乳胶粒子分散在其中的介质。
白乳胶中常用的溶剂是水，由于水的安全性和环保性好，因此得到了广泛的应用。
水作为溶剂时，可以与橡胶颗粒形成氢键和静电作用力，使乳胶粒子分散均匀并保持稳定。
除了水之外，有机溶剂也可以作为白乳胶的溶剂。
有机溶剂的选择应根据乳胶的性质和应用需求来确定。
稳定剂是为了防止乳胶粒子在溶剂中沉淀或聚集而添加的。
稳定剂的作用是在乳胶粒子表面形成一层稳定的分散层，阻止乳胶粒子的聚集和沉淀。
常见的稳定剂有表面活性剂和胶体保护剂。
表面活性剂具有亲水头和疏水尾的结构，可以在乳胶粒子表面形成一层稳定的分散层，使乳胶粒子分散均匀。
胶体保护剂是一种能够与乳胶粒子表面相互作用的分子，通过与乳胶粒子表面形成一层吸附层来稳定乳胶。
助剂是为了改善乳胶胶体性能或实现特定功能而添加的。
常见的助剂包括增稠剂、防腐剂、填充剂等。
增稠剂可以增加乳胶的粘度，提高其粘附性和涂覆性能。
防腐剂可以延长乳胶的使用寿命，防止其发生变质和污染。
低成本白乳胶的制作方法

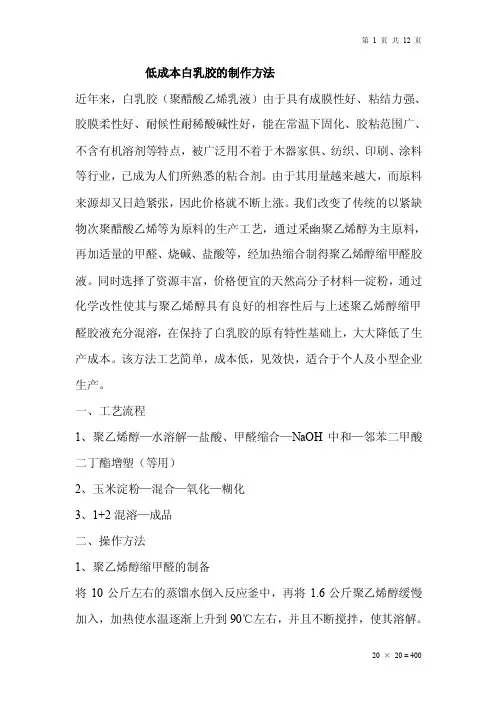

低成本白乳胶的制作方法近年来，白乳胶（聚醋酸乙烯乳液）由于具有成膜性好、粘结力强、胶膜柔性好、耐候性耐稀酸碱性好，能在常温下固化、胶粘范围广、不含有机溶剂等特点，被广泛用不着于木器家俱、纺织、印刷、涂料等行业，已成为人们所熟悉的粘合剂。
由于其用量越来越大，而原料来源却又日趋紧张，因此价格就不断上涨。
我们改变了传统的以紧缺物次聚醋酸乙烯等为原料的生产工艺，通过采幽聚乙烯醇为主原料，再加适量的甲醛、烧碱、盐酸等，经加热缩合制得聚乙烯醇缩甲醛胶液。
同时选择了资源丰富，价格便宜的天然高分子材料—淀粉，通过化学改性使其与聚乙烯醇具有良好的相容性后与上述聚乙烯醇缩甲醛胶液充分混溶，在保持了白乳胶的原有特性基础上，大大降低了生产成本。
该方法工艺简单，成本低，见效快，适合于个人及小型企业生产。
一、工艺流程1、聚乙烯醇—水溶解—盐酸、甲醛缩合—NaOH中和—邻苯二甲酸二丁酯增塑（等用）2、玉米淀粉—混合—氧化—糊化3、1+2混溶—成品二、操作方法1、聚乙烯醇缩甲醛的制备将10公斤左右的蒸馏水倒入反应釜中，再将1.6公斤聚乙烯醇缓慢加入，加热使水温逐渐上升到90℃左右，并且不断搅拌，使其溶解。
保温2小时左右后聚乙烯醇完全溶解。
在不断搅拌下加入0.1公斤浓度为36%的甲醛，并加入0.03公斤浓度为30%的盐酸，在90℃反应0.5小时左右，降温至85℃以下时，加入0.03公斤浓度为40%的氢氧化钠进行中和至PH5D左右，温度降至50℃时，将0.1公斤左右的邻苯二甲酸二丁酯滴入，使其增塑，贮存备用。
2、氧化淀粉胶乳的制备将1.2公斤玉米淀粉与1.7公斤水搅拌混合（PH为6），加热至45℃，加入催化剂FeSO4.（NH4）2SO4.6H2O1.2g，搅拌均匀后缓慢加入120毫升10%的H2O2（6分钟内滴完），同时滴加NaH120g使其糊化，保温30分钟后（50℃）加入剩余水使固体物含量在40%—50%之间，继续保温50分钟后加入70g尿素备用。
白乳胶配方及工艺流程
白乳胶配方及工艺流程简介：白乳胶是由醋酸乙烯、聚乙烯醇、邻苯二甲酸二丁酯、辛醇、过硫酸铵等为原料经乳液聚合得到的一种热塑性胶。
广泛用于木器加工、人造板、水泥砂浆、纸张、布、皮革、陶瓷等行业的粘合。
它使用方便、粘接力强，生产工艺比较简单。
但它的粘度不稳定，尤其在冬季低温条件下，常因粘度增高而导致胶凝，需加热之后才能使用，不仅给冬季施工带来许多不便，而且还影响粘合质量。
故一般要求贮存条件在10C以上。
针对这一缺点，国内外科研工作者积极开发研制低温不胶凝的白乳胶，以解决冬季贮存和施工问题。
现就其性能和使用方面介绍如下几种制备方法，供大家参考。
制法一：1. 原料:（1 ）醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
（2）聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类树脂的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品.（3）邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于乙醇、乙醚等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
（4）辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
本剂中用作溶剂。
选用工业品。
(5) 过硫酸铵：无色单斜晶体。
有时略带浅绿色，溶于水。
受热则分解，有强氧化性。
用作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂。
选用工业品。
2. 配方(重量％)醋酸乙烯酯45聚乙烯醇5邻苯二甲酸二丁酯4辛醇1过硫酸铵0.1水44.93. 制备方法( 1)按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解。
(2)在容器中加入水，加热至70C，在搅拌下加入聚乙烯醇，升温至90C,保温至全部溶解。
白乳胶的制备实验报告
白乳胶的制备实验报告一、实验目的本次实验的目的是制备白乳胶，并对其性能进行初步的测试和分析。
通过实验，了解白乳胶的制备原理和工艺流程，掌握相关实验操作技能，培养实验设计和问题解决的能力。
二、实验原理白乳胶，又称聚醋酸乙烯乳液，是以醋酸乙烯酯（VAc）为主要原料，通过乳液聚合的方法制备而成。
在聚合过程中，引发剂分解产生自由基，引发醋酸乙烯酯单体进行聚合反应，形成高分子聚合物。
同时，乳化剂的存在使单体在水相中分散成微小的液滴，增加反应的表面积，促进聚合反应的进行。
乳液聚合的反应式如下：nCH₂=CHOCOCH₃ → CH₂CH(OCOCH₃)n三、实验材料与仪器1、实验材料醋酸乙烯酯（VAc）：化学纯聚乙烯醇（PVA）：1799 型过硫酸铵（APS）：分析纯碳酸氢钠（NaHCO₃）：分析纯去离子水2、实验仪器四口烧瓶（250ml）电动搅拌器回流冷凝管恒温水浴锅温度计滴液漏斗电子天平四、实验步骤1、在四口烧瓶中加入 50ml 去离子水和 5g 聚乙烯醇，开启搅拌，升温至 90℃，使其完全溶解，得到透明的溶液。
2、降温至 60℃，加入 02g 碳酸氢钠，搅拌均匀，调节溶液的 pH 值至 5-6。
3、将 15g 醋酸乙烯酯和 1ml 过硫酸铵溶液（质量分数为 5%）混合均匀，通过滴液漏斗缓慢滴加到四口烧瓶中，控制滴加速度，使反应温度保持在 60-65℃，反应 30 分钟。
4、继续滴加剩余的 85g 醋酸乙烯酯和 10ml 过硫酸铵溶液，滴加时间控制在 2-3 小时，保持反应温度不变。
5、滴加完毕后，升温至 80℃，继续反应 1 小时，使反应完全。
6、冷却至室温，得到白色乳液状的白乳胶产品。
五、实验结果与分析1、外观：制备得到的白乳胶为白色乳液状，均匀无分层。
2、固含量测定：采用烘干法测定白乳胶的固含量。
称取一定质量的白乳胶样品（约 2g），放入已恒重的称量瓶中，在 105℃的烘箱中烘干至恒重。
计算固含量，实验结果表明，白乳胶的固含量约为50%。
白乳胶配方分析
白乳胶配方分析导读：白乳胶配方分析(成分分析）立足于微谱分析技术，是指通过微谱分析对样品中的各组分进行精确定性定量，进而达到还原白乳胶配方的目的。
配方分析需要先进的分析仪器保证客观准确性，还需要权威全面的图谱数据库提供分析案例，更需要拥有多年开发经验的工程师根据前两者的客观数据进行分析和演算，最终才能还原出样品的基本配方。
白乳胶的作用原理白乳胶原名聚醋酸乙烯胶粘剂，白乳胶成分主要是由醋酸与乙烯合成醋酸乙烯，添加钛白粉（低档的就加轻钙，滑石粉，等粉料）.再经乳液聚合组合而成的乳白色稠厚液体。
白乳胶可常温固化、固化较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化。
可广泛应用于粘接纸制品（墙纸），也可作防水涂料和木材的胶粘剂。
木质材料粘接。
白乳胶是目前用途最广，用量最大的粘合剂品种之一。
传统白乳胶大多以醋酸乙烯，聚乙烯醇为主要原料，聚合工艺复杂，生产周期长(8-13小时)，产品成本高(合格产品醋酸乙烯含量一般在20%--40%。
目前醋酸乙烯售价已高达每吨万元左右，仅此一种原料成本就高达2000元以上)，生产企业大多微利经营或在白乳胶配方上以牺牲质量为代价降低成本生产劣质产品。
而目前充斥市场的改性产品，质量更不稳定，存在干燥慢、耐水性差、粘接处遇水易脱落、保质期短、易沉淀分层甚至生霉等不足，尤其在冬季低温条件下胶凝现象普遍，且初粘力弱、拉丝、使用不便。
我们必须抵制这些不良行为，但又需要在成本上得以良好利润，那就需要在白乳胶配方上下好功夫。
白乳胶配方分析(1)将聚乙烯醇粉末在去离子水中溶化完全，过滤。
（可选用PV A-1788 2488等）(2)将聚乙烯醇胶水投入不锈钢反应釜(也可用搪瓷反应釜，只是搪瓷釜的传热效果不及不锈钢反应釜)，再加入乳化剂OP-10，开动搅拌机，使之混合均匀。
(3)将聚醋酸乙烯酯单体总量的15%(即6.9)与过硫酸钾配方量的40%(即0.036)加入不锈钢反应釜中，继续搅拌，并开始升温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用白乳胶配方
概述
白乳胶称聚醋酸乙烯胶粘剂是由醋酸与乙烯合成醋酸乙烯。
可常温固化、固化较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化。
用途
白乳胶是目前用途最广，用量最大的粘合剂品种之一。
传统白乳胶大多以醋酸乙烯，聚乙烯醇为主要原料，聚合工艺复杂，生产周期长(8-13小时)，产品成本高(合格产品醋酸乙烯含量一般在20%--40%。
目前醋酸乙烯售价已高达每吨万元左右，仅此一种原料成本就高达2000元以上)，生产企业大多微利经营或以牺牲质量为代价降低成本生产劣质产品。
而目前充斥市场的改性产品，质量更不稳定，存在干燥慢、耐水性差、粘接处遇水易脱落、保质期短、易沉淀分层甚至生霉等不足，尤其在冬季低温条件下胶凝现象普遍，且初粘力弱、拉丝、使用不便。
原料
(1)醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
(2)聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类树脂的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品。
(3)邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于乙醇、乙醚等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
(4)辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
本剂中用作溶剂。
选用工业品。
(5)过硫酸铵：无色单斜晶体。
有时略带浅绿色，溶于水。
受热则分解，有强氧化性。
用作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂。
选用工业品。
白乳胶配方
序号组份用量
1 醋酸乙烯酯45
2 聚乙烯醇 5
3 邻苯二甲酸二丁酯 4
4 辛醇 1
5 过硫酸铵0.1
6 水44.9
制备方法:
(1)按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解。
(2)在容器中加入水，加热至70℃，在搅拌下加入聚乙烯醇，升温至90℃，保温至全部溶解。
待溶解后，停止加热使温度降至66～69℃，在搅拌下加入醋酸乙烯酯。
(3)把(1)步骤制得的溶液加入(2)步骤制得的溶液中，最后加入过硫酸铵，搅拌混合均匀，在66～69℃下进行乳液聚合，即得白乳胶。
使用方法:
根据粘合对象不同，可直接使用原液，也可适当稀释后使用。
稀释时，先将乳液升温至30～40℃，再徐加入30～40℃的蒸馏水，不得以冷水稀释。
加水量以相当于原液的20～30%为宜。
加水太多，乳化性受到破坏，会导致失效。
稀释后应加入淀粉糊等增稠。
粘合木材时，一般是在两个粘合面涂胶，涂胶后应晾置片刻。
通常涂胶量为每平方米100克时，晾置5分钟;涂胶量每平方米150克时，晾置10分钟;涂胶量为每平方米200克时，晾置20分钟，然后粘贴，放置20分钟，再以0. 294～0.490兆帕之压力压紧3小时以上即可。
完全固化则需8～16小时。
也可采取加热固化方法，一般是在涂胶后晾至不粘着时，于80℃以0.294～0.490兆帕的压力压紧，薄板只需压紧数分钟，厚板压紧时间要适当延长。
[1]。
