白乳胶配方及工艺流程
白乳胶
新型乳白胶
聚乙烯醇10
分散剂0.05
37%盐酸 1.5
消泡剂适量
轻质碳酸钙(300目) 5
36%甲醛溶液 2.5
水90
制备工艺(1)在500L筒式反应釜内按配方加入计量的水，加入全部聚
乙烯醇，开动搅拌器，升温至85～90℃。
（2）待聚乙烯醇全溶后，加入盐酸，搅拌10min。
然后加入甲醛，保温至94℃，观察釜内情况，经30～45min反应物开始变为白色，并逐渐形成絮状，与水分离，随泡沫浮于上层。
加入适量消泡剂，降温到80℃，先缓慢加入碳酸钙，当ph为中性时，加入剩下碳酸钙，继续搅拌下降温至40℃，停止搅拌，出料。
性能及用途适用于木材与木材的粘接、纸与纸的粘接、聚苯乙烯泡沫与木材和水泥墙面的粘接、拼木地板与水泥地面的粘接、瓷砖和地板砖的粘接等领域。
此配方由武汉市华林粘合剂有限公司提供。

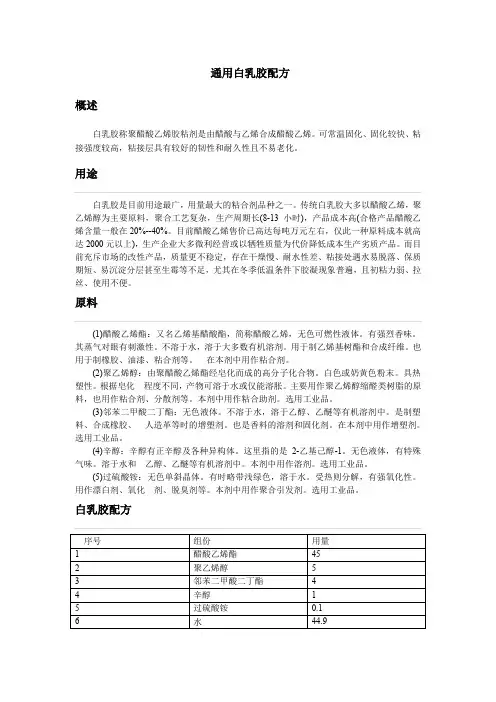

通用白乳胶配方
通用白乳胶配方概述白乳胶称聚醋酸乙烯胶粘剂是由醋酸与乙烯合成醋酸乙烯。
可常温固化、固化较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化。
用途白乳胶是目前用途最广，用量最大的粘合剂品种之一。
传统白乳胶大多以醋酸乙烯，聚乙烯醇为主要原料，聚合工艺复杂，生产周期长(8-13小时)，产品成本高(合格产品醋酸乙烯含量一般在20%--40%。
目前醋酸乙烯售价已高达每吨万元左右，仅此一种原料成本就高达2000元以上)，生产企业大多微利经营或以牺牲质量为代价降低成本生产劣质产品。
而目前充斥市场的改性产品，质量更不稳定，存在干燥慢、耐水性差、粘接处遇水易脱落、保质期短、易沉淀分层甚至生霉等不足，尤其在冬季低温条件下胶凝现象普遍，且初粘力弱、拉丝、使用不便。
原料(1)醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
(2)聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类树脂的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品。
(3)邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于乙醇、乙醚等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
(4)辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
本剂中用作溶剂。
选用工业品。
(5)过硫酸铵：无色单斜晶体。
有时略带浅绿色，溶于水。
受热则分解，有强氧化性。
用作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂。
选用工业品。
白乳胶配方序号组份用量1 醋酸乙烯酯452 聚乙烯醇 53 邻苯二甲酸二丁酯 44 辛醇 15 过硫酸铵0.16 水44.9制备方法:(1)按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解。
白乳胶设备及生产流程
白乳胶设备及生产流程白乳胶是一种水溶性胶粘剂，通常称为白乳胶或简称PVAC乳液，可广泛应用于粘接纸制品，也可作防水涂料和木材的胶粘剂。
一、白乳胶设备的生产工艺：1) 把原材料和乳化剂加入到乳化槽进行乳化,过滤，得到PVAC单体。
2）把充分乳化的PVAC单体和引发剂加入不锈钢反应釜中，搅拌，使之充分混合。
3）停止加热，控制温度在80℃以下，再一次加入PVAC单体和引发剂，8小时左右添加完全部的原材料。
4）当温度上升到93℃左右，保温30min。
完成聚合反应5）冷却，降温至50℃以下，加入添加剂，控制PH值。
6）整个生产过程反应釜持续搅拌，当冷却至室温时，制得白乳胶成品，停止搅拌，过滤，包装。
二、白乳胶配套设备：1）引发剂槽一套。
2) 乳化设备一套。
3）反应釜一套。
4）冷却系统一套。
5）过滤系统一套。
6）其他。
三、设备描述：白乳胶生产设备的主体设备是反应釜，反应釜根据产量大小、规格参数等不同，主要有以下选型：【1】反应釜材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔）合金及其它复合材料。
【2】.反应釜可采用SUS304、SUS316L等不锈钢材料制造。
搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采用摆线针轮减速机、无级变速减速机或变频调速等，可满足各种物料的特殊反应要求。
【3】密封装置可采用机械密封、填料密封等密封结构。
【4】加热、冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有：蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。
【5】反应釜可根据用户工艺要求进行设计、制造。
醋酸乙烯白乳胶的制作方法。
醋酸乙烯白乳胶的制作方法。
全文共四篇示例，供读者参考第一篇示例：醋酸乙烯白乳胶是一种常见的乳液状胶水，其制作方法相对简单，但需要一定的工艺和技术。
下面将详细介绍关于醋酸乙烯白乳胶的制作方法。
一、原料准备制作醋酸乙烯白乳胶需要准备以下原料：1. 乙烯乳液2. 醋酸乙烯3. 稳定剂4. 酸碱中和剂5. 防腐剂6. 立固剂二、制作工艺1. 在制作之前，首先要确保工作环境清洁，避免杂质的进入，影响产品的质量。
2. 将乙烯乳液倒入一个搅拌桶中，开始加热至一定的温度。
3. 将醋酸乙烯缓慢地加入乙烯乳液中，并同时加入一定比例的稳定剂，以保持胶水的稳定性。
4. 继续搅拌混合，使醋酸乙烯充分分散在乳液中，直到达到所需的浓度。
5. 在混合的过程中，需要调节pH值，加入适量的酸碱中和剂，使其达到理想的酸碱度。
6. 加入适量的防腐剂，以保证产品的保存期限，同时加入立固剂，使产品更加耐久。
7. 继续搅拌混合，直到所有原料充分溶解混合。
8. 将制作好的醋酸乙烯白乳胶装罐封装，以备日后使用。
三、注意事项1. 制作醋酸乙烯白乳胶的过程中，一定要注意加热温度和搅拌速度，以免造成混合不均匀。
2. 需要根据产品的用途和要求调整配方中各种原料的比例，以确保产品性能符合要求。
3. 制作完成后，要对产品进行检测，确保产品品质达标。
制作醋酸乙烯白乳胶虽然看似简单，但实际操作起来需要一定的技术和经验。
只有掌握了正确的制作方法和注意事项，才能制作出高质量的醋酸乙烯白乳胶产品。
希望以上介绍对大家有所帮助。
第二篇示例：醋酸乙烯白乳胶是一种常用的胶水，广泛应用于家庭和工业领域。
它具有优异的粘接性能和耐水性，使其成为许多材料的理想粘结剂。
制作醋酸乙烯白乳胶并不复杂，只需准备一些简单的材料和工具即可。
下面我们来详细介绍一下醋酸乙烯白乳胶的制作方法。
我们需要准备以下材料和工具：PVA乳胶、醋酸、水、玻璃容器、搅拌棒、温度计、计量工具等。
制作醋酸乙烯白乳胶的第一步是准备PVA乳胶。
白乳胶配方原料
白乳胶配方原料
白乳胶是一种常见的乳液状胶体，由乳胶粒和溶解在其中的水相组成。
乳胶粒是由胶乳液中的天然乳胶颗粒或合成乳胶颗粒组成的，水相则是由水、溶剂和各种助剂组成的。
白乳胶广泛应用于涂料、胶粘剂、纸张、纺
织品等领域。
下面是一种基本的白乳胶配方及其原料：
1.水相
-纯净水：作为乳液的基础，提供溶剂作用。
-助剂：如防腐剂、分散剂、乳化剂等，用于改善乳液的稳定性和性能。
2.乳胶粒
-天然乳胶或合成乳胶：作为乳胶粒的主要成分，提供黏性和粘合力。
-稳定剂：如吸附剂、分散剂等，用于稳定乳胶粒，防止其团聚和沉淀。
3.其他添加剂
-硬质树脂：如丙烯酸酯树脂，用于提高乳胶的强度和耐久性。
-柔性树脂：如丁苯橡胶、丁腈橡胶，用于提高乳胶的柔韧性和延展性。
-硬质填料：如白炭黑、氧化镁等，用于增加乳胶的硬度和坚固性。
-柔性填料：如滑石粉、重质碳酸钙等，用于增加乳胶的柔韧性和延展性。
以上仅是一种基本的白乳胶配方，不同的应用场景和要求可能需要调整原料配比和添加剂。
需要注意的是，在配方设计过程中，应考虑原料成本、性能需求、工艺操作等因素，进行合理的配比和选择。
此外，也需要遵循相关的法规和安全要求，确保乳胶的质量和使用安全。
以上只是为了提供基本信息，具体的白乳胶配方还需要根据具体的应用需求和实验测试进行研发和优化。
白乳胶配方实验报告
1. 掌握白乳胶的制备原理和工艺流程。
2. 了解白乳胶配方中各组分的作用和比例。
3. 通过实验，制备出具有良好粘接性能和环保特性的白乳胶。
二、实验原理白乳胶是一种以水为分散介质进行乳液聚合而得的水性环保胶粘剂。
其主要原料为醋酸乙烯酯、聚乙烯醇、引发剂、稳定剂、增稠剂等。
通过乳液聚合反应，醋酸乙烯酯与聚乙烯醇在引发剂的作用下形成高分子聚合物，形成乳白色稠厚液体。
三、实验材料与仪器1. 实验材料：- 醋酸乙烯酯- 聚乙烯醇- 过硫酸铵- 硫酸铵- 稳定剂- 增稠剂- 水等2. 实验仪器：- 乳液聚合反应釜- 搅拌器- 温度计- pH计- 粘度计- 烘箱1. 配制单体溶液：将一定量的醋酸乙烯酯和聚乙烯醇溶解于水中，搅拌均匀。
2. 配制引发剂溶液：将过硫酸铵和硫酸铵溶解于水中，搅拌均匀。
3. 搅拌乳化：将单体溶液和引发剂溶液混合，用搅拌器搅拌，使单体和引发剂充分混合。
4. 乳液聚合：将混合好的溶液倒入乳液聚合反应釜中，加热至一定温度，持续搅拌，直至反应完成。
5. 稳定处理：将反应好的乳液冷却至室温，加入稳定剂和增稠剂，搅拌均匀。
6. 粘度测定：用粘度计测定乳液的粘度。
7. 性能测试：将乳液涂覆于一定基材上，测试其粘接性能、耐水性、耐热性等。
五、实验结果与分析1. 单体溶液的配制：醋酸乙烯酯和聚乙烯醇的质量比为4:1，溶解度良好。
2. 引发剂溶液的配制：过硫酸铵和硫酸铵的质量比为1:1，溶解度良好。
3. 乳液聚合：在75℃、搅拌速度为500 r/min的条件下，反应时间为2小时，乳液聚合效果良好。
4. 稳定处理：添加稳定剂和增稠剂后，乳液的粘度达到80 mPa·s，具有良好的稳定性。
5. 性能测试：乳液的粘接性能、耐水性、耐热性等均符合要求。
六、实验结论通过本次实验，成功制备出具有良好粘接性能和环保特性的白乳胶。
实验结果表明，醋酸乙烯酯、聚乙烯醇、引发剂、稳定剂、增稠剂等组分在白乳胶的制备过程中发挥着重要作用。
白乳胶配方及工艺流程
白乳胶配方及工艺流程简介：白乳胶是由醋酸乙烯、聚乙烯醇、邻苯二甲酸二丁酯、辛醇、过硫酸铵等为原料经乳液聚合得到的一种热塑性胶。
广泛用于木器加工、人造板、水泥砂浆、纸张、布、皮革、陶瓷等行业的粘合。
它使用方便、粘接力强，生产工艺比较简单。
但它的粘度不稳定，尤其在冬季低温条件下，常因粘度增高而导致胶凝，需加热之后才能使用，不仅给冬季施工带来许多不便，而且还影响粘合质量。
故一般要求贮存条件在10C以上。
针对这一缺点，国内外科研工作者积极开发研制低温不胶凝的白乳胶，以解决冬季贮存和施工问题。
现就其性能和使用方面介绍如下几种制备方法，供大家参考。
制法一：1. 原料:（1 ）醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
（2）聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类树脂的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品.（3）邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于乙醇、乙醚等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
（4）辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
本剂中用作溶剂。
选用工业品。
(5) 过硫酸铵：无色单斜晶体。
有时略带浅绿色，溶于水。
受热则分解，有强氧化性。
用作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂。
选用工业品。
2. 配方(重量％)醋酸乙烯酯45聚乙烯醇5邻苯二甲酸二丁酯4辛醇1过硫酸铵0.1水44.93. 制备方法( 1)按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解。
(2)在容器中加入水，加热至70C，在搅拌下加入聚乙烯醇，升温至90C,保温至全部溶解。
白乳胶的制备
聚醋酸乙烯酯胶乳的制备（白乳胶的制备）一、实验目的与要求1. 了解乳液聚合特点、配方及各组份的作用。
2. 掌握乳液聚合的基本原理和制备方法。
3. 根据实验现象对乳液聚合各过程的特点进行对比。
4. 熟悉聚醋酸乙烯酯胶乳的主要用途。
二、实验原理乳液聚合是指将不溶或微溶于水的单体在强烈的机械搅拌及乳化剂的作用下与水形成乳状液，在水溶性引发剂的引发下进行的聚合反应。
聚合反应在增溶胶束内形成M/P（单体/聚合物）乳胶粒，每一个M/P乳胶粒仅含一个自由基，乳液聚合的引发、增长和终止都在胶束的乳胶粒内进行，单体液滴只是单体的储库，因而聚合反应速率主要取决于M/P乳胶粒的数目，亦即取决于乳化剂的浓度。
它既不同于溶液聚合，也不同于悬浮聚合。
乳化剂是乳液聚合的主要成份。
乳液聚合能在高聚合速率下获得高分子量的聚合产物，且聚合反应温度通常都较低，特别是使用氧化还原引发体系时，聚合反应可在室温下进行。
乳液聚合即使在聚合反应后期体系粘度通常仍很低，可用于合成粘性大的聚合物，如橡胶等。
醋酸乙烯酯胶乳广泛应用于建筑纺织涂料等领域，主要作为胶粘剂、涂料使用(俗称白胶)，具有水基漆的优点，粘度小、分子量较大，制备过程下不用易燃的有机溶剂，并且无毒无腐蚀，常温固化，并且可以直接使用。
醋酸乙烯酯可进行本体聚合、溶液聚合、悬浮聚合和乳液聚合，作为涂料或胶粘剂用时多采用乳液聚合。
醋酸乙烯酯乳液聚合机理与一般乳液聚合相同，采用过硫酸盐为引发剂，进行自由基聚合，聚合中常用的乳化剂是聚乙烯醇，本实验采用聚乙烯醇和OP-10两种乳化剂。
实际中还常把两种乳化剂合并使用，乳化效果和稳定性比单独用一种好。
反应生成聚醋酸乙烯酯乳胶粒，最终得到外观是乳白色的乳液。
为使反应平稳进行，单体和引发剂均需分批加入。
主要的聚合反应式如下：三、实验仪器与药品1. 仪器：250ml四口瓶一个；D-8401电动搅拌器一套；球形冷凝器一个；恒压滴液漏斗一个；温度计一支；烧杯（50ml）三个；量筒（100ml）一个；玻璃棒一根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
白乳胶配方及工艺流程
【天意数字快印】1. 用途
本剂是以醋酸乙烯酯、聚乙烯醇、邻苯二甲酸二丁酯、辛醇、过硫酸铵等为原料组成的白乳胶，广泛用于木器、胶合板、水泥砂浆、纸张、布、皮革等的粘接，它使用方便、粘合力强，生产工艺比较简单。
缺点是低温时使用性能较差。
2. 原料
（1）醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
（2）聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类树脂的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品。
（3）邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于乙醇、乙醚等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
（4）辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
本剂中用作溶剂。
选用工业品。
（5）过硫酸铵：无色单斜晶体。
有时略带浅绿色，溶于水。
受热则分解，有强氧化性。
用作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂。
选用工
业品。
3. 配方（重量％）
醋酸乙烯酯
45
聚乙烯醇
5
邻苯二甲酸二丁酯
4
辛醇
1
过硫酸铵
0.1
水
44.9
4. 制备方法
（1）按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解。
（2）在容器中加入水，加热至70℃，在搅拌下加入聚乙烯醇，升温至90℃，保温至全部溶解。
待溶解后，停止加热使温度降至66～69℃，在搅拌下加入醋酸乙烯酯。
（3）把（1）步骤制得的溶液加入（2）步骤制得的溶液中，最后加入过硫酸铵，搅拌混合均匀，在66～69℃下进行乳液聚合，即得白乳胶。
5. 使用方法
根据粘合对象不同，可直接使用原液，也可适当稀释后使用。
稀释时，先将乳液升温至30～40℃，再徐徐加入30～40℃的蒸馏水，不得以冷水稀释。
加水量以相当于原液的20～30%为宜。
加水太多，乳化性受到破坏，会导致失效。
稀释后应加入淀粉糊等增稠。
粘合木材时，一般是在两个粘合面涂胶，涂胶后应晾置片刻。
通常涂胶量为每平方米100克时，晾置5分钟；涂胶量每平方米150克时，晾置10分钟；涂胶量为每平方米200克时，晾置20分钟，然后粘贴，放置20分钟，再以0. 294～0.490兆帕之压力压紧3小时以上即可。
完全固化则需8～16小时。
也可采取加热固化方法，一般是在涂胶后晾至不粘着时，于80℃以0.294～0.490兆帕的压力压紧，薄板只需压紧数分钟，厚板压紧时间要适当延长。
