labwindowscvi2第三章 图形用户界面设计
用MATLAB制作图形用户界面
用MATLAB制作图形用户界面MATLAB是一种流行的科学计算软件，它不仅在数值计算和数据分析领域有着广泛的应用，还提供了一种高效的界面设计工具，使得用户可以自定义和制作自己的图形用户界面（GUI）。
通过创建自定义的GUI，用户可以简化复杂操作，提高工作效率，下面就让我们来学习如何用MATLAB制作图形用户界面。
MATLAB的图形用户界面主要由以下几部分组成：窗口：窗口是GUI的基本元素，它提供了一个空间，用户可以在其中添加和组织各种控件（如按钮、文本框等）。
控件：控件是GUI中的基本元素，它们可以接收用户的输入，并在窗口中显示出来。
例如，按钮、文本框、滑动条等都是常见的控件。
菜单：菜单是GUI中的一种导航工具，它们可以链接到其他窗口或者函数，方便用户进行操作。
工具栏：工具栏是GUI中的一种快速执行工具，它们提供了一键执行常见操作的快捷方式。
下面就让我们通过一个简单的例子来学习如何用MATLAB制作一个简单的图形用户界面：打开MATLAB，在命令窗口输入“guide”，并按Enter键。
这将打开GUI设计工具。
在打开的GUI设计工具中，选择“Blank GUI”并点击“OK”，进入GUI编辑器。
在GUI编辑器中，你可以看到一个空白的窗口和一些控件。
你可以通过拖拽的方式将这些控件添加到窗口中。
选中你添加的控件，在右侧的“Properties”面板中，你可以修改控件的属性，如颜色、字体、大小等。
在设计完成后，点击“Save”按钮，保存你的GUI。
此时，MATLAB会生成一个.fig文件和一个.m文件。
其中.fig文件是GUI的图形文件，而.m文件包含了GUI的代码。
在生成的.m文件中，你可以编写控件的事件处理函数。
例如，当用户点击按钮时，应该执行什么样的操作。
在编写完事件处理函数后，你就可以运行你的GUI了。
在命令窗口输入“edit(gcf)”，然后按Enter键，就可以打开你的GUI并进行测试了。
labwindowscvi2第三章图形用户界面设计39页
WaveformGraphPopup
int WaveformGraphPopup (char Title[], void *Y_Array, int Number_of_Points, int Y_Data_Type, double Y_Gain, double Y_Offset, double Initial_X, double X_Increment);
i = FileSelectPopup ("c:\\vxipnp", "*.txt", "*.*", "选择数据文件", VAL_LOAD_BUTTON, 0, 0, 1, 0, filename);
DirSelectPopup
int DirSelectPopup (char Default_Directory[], char Title[], int Allow_Cancel?, int Allow_Make_Directory?, char Path_Name[]);
testPanelHandle = LoadPanel (0, "test.uir", PANEL_TEST);
DisplayPanel
显示面板
int DisplayPanel (int Panel_Handle);
DisplayPanel (testPanelHandle);
DiscardPanel
Panel_Height, int Panel_Width);
testPanelHandle = NewPanel (0, "新面板", 10, 10, 200,
labwindows-CVI-教程
l a b w i n d o w s-C V I-教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLabWindows/CVI基础教程序言LabWindows/CVI是National Instruments公司推出的一套面向测控领域的软件开发平台。
它以ANSI C为核心，将功能强大，使用灵活的C语言平台与数据采集，分析和表达的测控专业工具有机地接和起来。
它的集成化开发平台，交互式编程方法，丰富的控件和库函数大大增强了C语言的功能，为熟悉C语言的开发人员建立检测系统，自动测量环境，数据采集系统，过程监控系统等提供了一个理想的软件开发环境。
本教程面向的是那些从未使用过LabWindows/CVI的读者，但是假设读者以有了C语言的基础并且熟悉Windows 2000/9x/NT操作系统。
在每一章节的学习中，作者都是通过一个具体的实例让读者迅速的掌握本章的知识点；而不是长篇大论，述及边枝细叶，反而使读者望而却步，只见树木，不见森林。
想信通过对本教程的学习，读者可迅速掌握LabWindows/CVI编程思想及步骤，为读者日后进一步学习打下基础。
本书约定：“File>>Page Setup>>Options”File 这一种黑色斜体字是指多级菜单名，按扭名，窗口名或者是关键性词汇。
“>>”是指打开一个多级菜单或对话框。
如：File>>Page Setup>>Options是指你首先打开File 菜单，然后选择Page Setup项，最后从弹出的对话框中选择Options 项。
“说明：通过这种方式你可以修改Panel顶端所显示的名字。
”该种字体所写的文字是值得读者注意并记忆的内容。
“该椭圆形框所框住的内容是读者需修改的地方。
第一部分 CVI快速入门本部分通过编制一个简单的LabWindows/CVI程序，使读者对CVI编程环境，思想及步骤有一初步的认识。
matlab中图形用户界面的教程
创建GUI应用程序
case 'Peaks' % User selects peaks handles.current_data = handles.peaks; case 'Membrane' % User selects membrane handles.current_data = handles.membrane; case 'Sinc' % User selects sinc handles.current_data = handles.sinc; end % Save the handles structure. guidata(hObject,handles) % Hints: contents = get(hObject,'String') returns data_pop_up contents as cell array % contents{get(hObject,'Value')} returns selected item from data_pop_up
GUI代码说明
– M 文件扩展名为 .m， 其中包含 GUI 的初始代 码及相关响应函数的模 板。用户需要在该文件 中添加响应函数的具体 内容。 – M 文件通常包含一个与 文件同名的主函数，各 个控件对应的响应函数， 这些响应函数为主函数 的子函数。其内容如表 所示。
内容 描述
注释
程序注释。当在命令行调用 help 时显 示
创建GUI应用程序
• 创建一个 GUI，实现三维图形绘制。 界面中应包含一个绘图区域； 一个面板，其中包含三个绘图按钮，分 别实现表面图、网格图和等值线的绘制； 一个弹出菜单，用以选择数据类型，并 且用静态文本进行说明。其草图如图所示。
cvi教程汇总
5/38
HidePanel 隐藏面板 int HidePanel (int Panel_Handle); HidePanel (testPanelHandle); GetPanelAttribute 获取面板属性 int GetPanelAttribute (int Panel_Handle, int Panel_Attribute, void *Attribute_Value); GetPanelAttribute (testPanelHandle, ATTR_BACKCOLOR, &color); SetPanelAttribute 设置面板属性 int SetPanelAttribute (int Panel_Handle, int Panel_Attribute, ...); SetPanelAttribute (testPanelHandle, ATTR_BACKCOLOR, VAL_RED); SavePanelState RacallPanelState …
int PromptPopup (char Title[], char Message[], char Response_Buffer[], int Max_Response_Length); PromptPopup ("输入信息", "请输入姓名", &name, 20); 9/38
2019/4/21
RemovePopup
删除弹出式面板
int RemovePopup (int Remove_Popup); RemovePopup (0);
MessagePopup
输出信息对话框

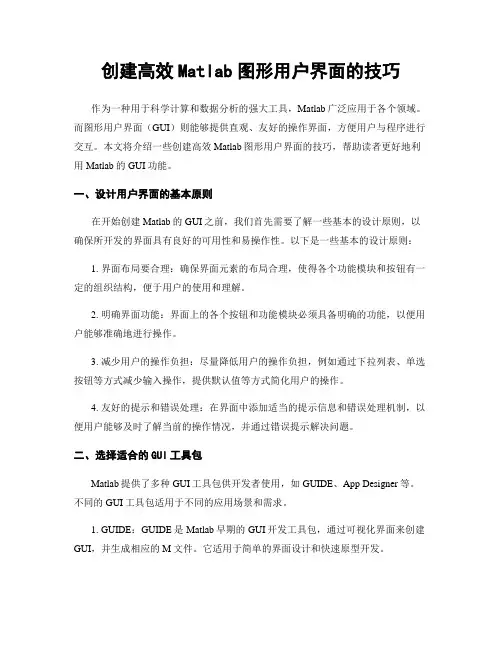

创建高效Matlab图形用户界面的技巧
创建高效Matlab图形用户界面的技巧作为一种用于科学计算和数据分析的强大工具，Matlab广泛应用于各个领域。
而图形用户界面（GUI）则能够提供直观、友好的操作界面，方便用户与程序进行交互。
本文将介绍一些创建高效Matlab图形用户界面的技巧，帮助读者更好地利用Matlab的GUI功能。
一、设计用户界面的基本原则在开始创建Matlab的GUI之前，我们首先需要了解一些基本的设计原则，以确保所开发的界面具有良好的可用性和易操作性。
以下是一些基本的设计原则：1. 界面布局要合理：确保界面元素的布局合理，使得各个功能模块和按钮有一定的组织结构，便于用户的使用和理解。
2. 明确界面功能：界面上的各个按钮和功能模块必须具备明确的功能，以便用户能够准确地进行操作。
3. 减少用户的操作负担：尽量降低用户的操作负担，例如通过下拉列表、单选按钮等方式减少输入操作，提供默认值等方式简化用户的操作。
4. 友好的提示和错误处理：在界面中添加适当的提示信息和错误处理机制，以便用户能够及时了解当前的操作情况，并通过错误提示解决问题。
二、选择适合的GUI工具包Matlab提供了多种GUI工具包供开发者使用，如GUIDE、App Designer等。
不同的GUI工具包适用于不同的应用场景和需求。
1. GUIDE：GUIDE是Matlab早期的GUI开发工具包，通过可视化界面来创建GUI，并生成相应的M文件。
它适用于简单的界面设计和快速原型开发。
2. App Designer：App Designer是Matlab的新一代GUI工具包，采用了面向对象的设计思想，可在界面设计和功能实现之间进行更灵活的切换。
它适用于复杂的界面设计和需要较高可扩展性的应用。
选择适合的GUI工具包有助于提高开发效率和界面质量，开发者可根据具体需求选择合适的工具包。
三、合理使用界面控件GUI的主要构成部分就是各种界面控件，如按钮、文本框、列表框等。
合理使用这些控件可以提升用户界面的友好性和易用性。
LabWindowsCVI基础指导教程
LabWindows/CVI基础指导教程1. 简介LabWindows/CVI是一种基于C语言的集成开发环境（IDE），广泛应用于数据采集、实验控制和测试自动化等领域。
本教程旨在为初学者提供关于LabWindows/CVI的基础指导，包括环境安装、项目创建、界面设计和编程等方面的内容。
2. 环境安装在开始使用LabWindows/CVI之前，我们首先需要安装LabWindows/CVI的运行环境。
按照以下步骤进行安装：1.下载LabWindows/CVI安装程序，并运行安装程序。
2.在安装程序中选择安装路径，并点击“下一步”进行安装。
3.根据提示完成安装过程。
安装完成后，我们就可以开始创建LabWindows/CVI项目了。
3. 项目创建LabWindows/CVI使用项目（Project）的方式来组织和管理代码。
下面是创建新项目的步骤：1.打开LabWindows/CVI IDE。
2.点击“文件”菜单，并选择“新建项目”。
3.在弹出的对话框中选择项目类型和保存路径，然后点击“确定”。
4.在新建项目的基础上，可以添加文件、配置编译选项等。
4. 界面设计LabWindows/CVI提供了UI工具箱，可以通过拖拽控件来设计界面。
下面是界面设计的基本步骤：1.打开项目。
2.点击“窗体”菜单，并选择“添加窗体”。
3.在窗体设计器中，可以拖拽控件到窗体中，并调整位置和大小。
4.可以通过属性编辑器来设置控件的属性和事件。
界面设计完成后，我们可以进行程序的编程。
5. 编程LabWindows/CVI使用C语言进行编程。
下面是编程的基本步骤：1.打开窗体设计器，选择需要编写代码的控件。
2.双击控件，进入控件的事件处理函数。
3.在事件处理函数中编写代码，实现相应的功能。
4.可以使用LabWindows/CVI提供的函数库来完成各种操作，如数据采集、图形绘制等。
除了事件处理函数，我们还可以创建其他类型的函数来实现更复杂的功能。
CVI实验——精选推荐
LabWindows/CVI实验说明LabWindows/CVI是National Instruments公司推出的一套面向测控领域的软件开发平台。
它以ANSI C为核心，将功能强大，使用灵活的C语言平台与数据采集，分析和表达的测控专业工具有机地结合起来。
它的集成化开发平台，交互式编程方法，丰富的控件和库函数大大增强了C语言的功能，为熟悉C语言的开发人员建立检测系统，自动测量环境，数据采集系统，过程监控系统等提供了一个理想的软件开发环境。
实验中用到的函数及其函数原型LabWindos/CVI 编程的步骤基本如下：第一步：第二步：第三步：第四步：LabWindows/CVI 编程环境用户接口编辑窗（User Interface Edit window）图形用户接口编辑窗是用来创建，编辑GUI(Graph User Interface)的。
一个用户接口至少要有一个面板（Panel）以及在面板上的各种控件元素（Control Element）。
图形用户接口编辑窗为你提供了非常快捷的创建、编辑这些面板和控件元素的方法，可以让你在短时间里创建出符合你要求的图形界面。
一个图形用户接口编辑窗就如下页图所示，下面详细介绍：图形用户接口编辑窗中还有四个模式选择按扭：：当该按扭被按下后，你可以操作面板上的控件，同时在图形用户接口编辑窗的右上角上来观察面板上的事件消息。
：在这种模式下你可以创建、编辑面板和控件元素以及修改它们的属性。
：在这种模式下你可以直接修改控件元素的名字、标签等文字相关方面的东西。
：在这种模式下你可以直接修改面板，控件元素的颜色。
先把鼠标放在你所想修改颜色的对象上，点击右键便会弹出一个选色对话框，选择你所想要的颜色后点击后即可。
在图形用户接口编辑窗中Panel 的灰色区域中单击鼠标右键，便会弹出一个快捷菜单如上所示：源代码编辑窗(Sourse window）你可以在源代码编辑窗中开发你的C 语言代码文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010-11-4
2/38
面板(panel)
2010-11-4
3/38
面板编辑窗口
2010-11-4
4/38
面板操作函数：
NewPanel 创建面板
int NewPanel (int Parent_Panel_Handle, char Panel_Title[], int Panel_Top, int Panel_Left, int Panel_Height, int Panel_Width); testPanelHandle = NewPanel (0, "新面板", 10, 10, 200, 300);
DiscardMenuBar
int DiscardMenuBar (int Menu_Bar_Handle); DiscardMenuBar (mainMenuHandle);
NewMenuBar
int NewMenuBar (int Destination_Panel_Handle); mainMenuHandle = NewMenuBar (testPanelHandle);
LoadPanel
载入面板
int LoadPanel (int Parent_Panel_Handle, char Filename[], int Panel_Resource_ID); testPanelHandle = LoadPanel (0, "test.uir", PANEL_TEST);
SetPanelAttribute
设置面板属性
int SetPanelAttribute (int Panel_Handle, int Panel_Attribute, ...); SetPanelAttribute (testPanelHandle, ATTR_BACKCOLOR, VAL_RED);
GetCtrlΒιβλιοθήκη alint GetCtrlVal (int Panel_Handle, int Control_ID, void *Value); GetCtrlVal (testPanelHandle, NUMERIC_VOL, &voltage);
SetCtrlVal
int SetCtrlVal (int Panel_Handle, int Control_ID, ...); SetCtrlVal (testPanelHandle, NUMERIC_VOL, 5.0);
int NewMenuItem (int Menu_Bar_Handle, int Menu_ID, char Item_Name[], int Before_Menu_Item_ID, int Short_Cut_Key, MenuCallbackPtr Event_Function, void *Event_Callback_Data); &menuFileOpenID = NewMenuItem (mainMenuHandle, menuFileID, "打开...", －1, 0, FileOpen, 0);
2010-11-4
10/38
3.
菜单条设计
简易菜单条和定制菜单条 菜单制作和编辑器 使用用户界面函数创建和编辑菜单
2010-11-4
11/38
菜单编辑窗口
2010-11-4
12/38
菜单操作函数：
LoadMenuBar
int LoadMenuBar (int Destination_Panel_Handle, char Filename[], int Menu_Bar_Resource_ID); mainMenuHandle = LoadMenuBar (testPanelHandle, "test.uir", MAIN_MENU);
自动化测试与控制研究所

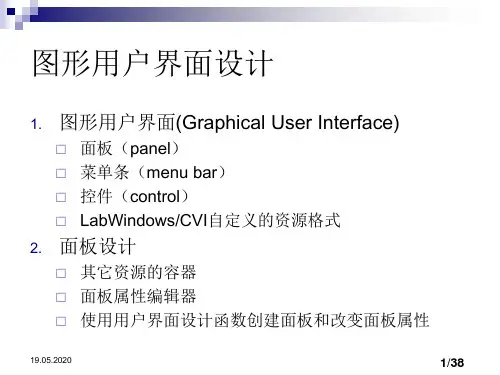

图形用户界面设计
1.
图形用户界面(Graphical User Interface)
面板（panel） 菜单条（menu bar） 控件（control） LabWindows/CVI自定义的资源格式
2.
面板设计
其它资源的容器 面板属性编辑器 使用用户界面设计函数创建面板和改变面板属性
2010-11-4
9/38
FileSelectPopup
int FileSelectPopup (char Default_Directory[], char Default_File_Spec[], char File_Type_List[], char Title[], int Button_Label, int Restrict_Directory?, int Restrict_Extension?, int Allow_Cancel?, int Allow_Make_Directory?, char Path_Name[]); i = FileSelectPopup ("c:\\vxipnp", "*.txt", "*.*", "选择数据文件", VAL_LOAD_BUTTON, 0, 0, 1, 0, filename);
PromptPopup
等待输入字符信息对话框
int PromptPopup (char Title[], char Message[], char Response_Buffer[], int Max_Response_Length); PromptPopup ("输入信息", "请输入姓名", &name, 20);
输出信息对话框
int MessagePopup (char Title[], char Message[]); MessagePopup ("提示信息", "测试结束，全部合格");
ConfirmPopup
等待确认对话框 Yes or No
int ConfirmPopup (char Title[], char Message[]); response = ConfirmPopup ("测试信息", "测量错误，是否继续？");
GetCtrlAttribute
int GetCtrlAttribute (int Panel_Handle, int Control_ID, int Control_Attribute, void *Attribute_Value); GetCtrlAttribute (testPanelHandle, NUMERIC_VOL, ATTR_CTRL_VAL, &voltage);
NewMenu
int NewMenu (int Menu_Bar_Handle, char Menu_Name[], int Before_Menu_ID); menuFileID = NewMenu (mainMenuHandle, "文件", －1);
2010-11-4
13/38
NewMenuItem
DisplayPanel DiscardPanel
显示面板 释放面板
int DisplayPanel (int Panel_Handle); DisplayPanel (testPanelHandle); int DiscardPanel (int Panel_Handle) DiscardPanel (testPanelHandle);
WaveformGraphPopup
int WaveformGraphPopup (char Title[], void *Y_Array, int Number_of_Points, int Y_Data_Type, double Y_Gain, double Y_Offset, double Initial_X, double X_Increment); WaveformGraphPopup ("测量波形", testdata, 1024, VAL_DOUBLE, 1.0, 0.0, 0.0, 1.0);
曲线图控件(Graph)
2010-11-4
21/38
带状图控件(Strip Chart)
2010-11-4
22/38
数字图控件(Digital Graph)
2010-11-4
23/38
图片控件(Picture)
2010-11-4
24/38
树形控件(Tree)
2010-11-4
25/38
定时器控件(Timer)
2010-11-4
14/38
4. 控件设计
控件种类：
数值型(Numeric)：数值控件，颜色选择控件，数值滑动条
2010-11-4
15/38
文本型(Text)：字符串控件，文本信息，文本框
2010-11-4
16/38
命令按钮(Command Button)：命令按钮，图片按钮
双态按钮(Toggle Button)：双态按钮，文本/图形按 钮，单选/复选控件
DirSelectPopup
int DirSelectPopup (char Default_Directory[], char Title[], int Allow_Cancel?, int Allow_Make_Directory?, char Path_Name[]); i = DirSelectPopup ("c:\\vxipnp", "Select Directory", 1, 1, &pathname);
SavePanelState RacallPanelState ……
2010-11-4
保存面板状态 调出面板状态
