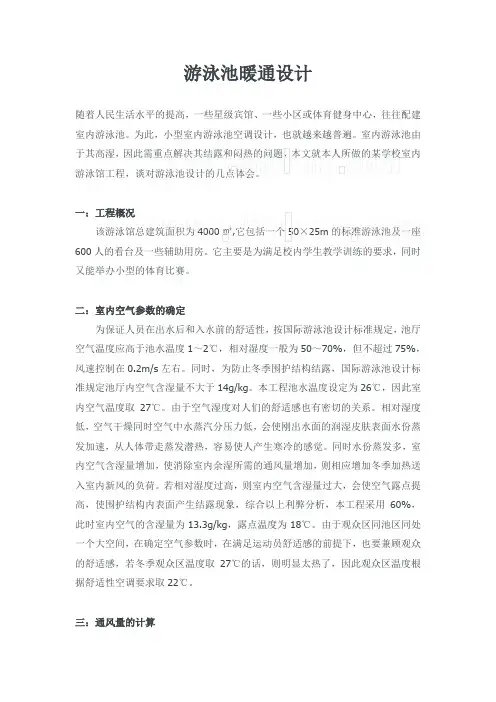

游泳池暖通设计
游泳池暖通设计
随着人民生活水平的提高，一些星级宾馆、一些小区或体育健身中心，往往配建室内游泳池。
为此，小型室内游泳池空调设计，也就越来越普遍。
室内游泳池由于其高湿，因此需重点解决其结露和闷热的问题，本文就本人所做的某学校室内游泳馆工程，谈对游泳池设计的几点体会。
一：工程概况
该游泳馆总建筑面积为4000㎡,它包括一个50×25m的标准游泳池及一座600人的看台及一些辅助用房。
它主要是为满足校内学生教学训练的要求，同时又能举办小型的体育比赛。
二：室内空气参数的确定
为保证人员在出水后和入水前的舒适性，按国际游泳池设计标准规定，池厅空气温度应高于池水温度1～2℃，相对湿度一般为50～70%，但不超过75%，风速控制在0.2m/s左右。
同时，为防止冬季围护结构结露，国际游泳池设计标准规定池厅内空气含湿量不大于14g/kg。
本工程池水温度设定为26℃，因此室内空气温度取27℃。
由于空气湿度对人们的舒适感也有密切的关系。
相对湿度低，空气干燥同时空气中水蒸汽分压力低，会使刚出水面的润湿皮肤表面水份蒸发加速，从人体带走蒸发潜热，容易使人产生寒冷的感觉。
同时水份蒸发多，室内空气含湿量增加，使消除室内余湿所需的通风量增加，则相应增加冬季加热送入室内新风的负荷。
若相对湿度过高，则室内空气含湿量过大，会使空气露点提高，使围护结构内表面产生结露现象，综合以上利弊分析，本工程采用60%，此时室内空气的含湿量为13.3g/kg，露点温度为18℃。
由于观众区同池区同处一个大空间，在确定空气参数时，在满足运动员舒适感的前提下，也要兼顾观众的舒适感，若冬季观众区温度取27℃的话，则明显太热了，因此观众区温度根据舒适性空调要求取22℃。
三：通风量的计算
室内游泳池中，由于水池表面不断蒸发水份，防止潮湿问题便显得非常重要，同时大多数游泳池池水采用氯消毒方法，因此必须采取有效的通风措施，把室内的蒸发水份排走。
室内通风量的计算方法如下：
1：首先计算室内散湿量，室内散湿量包括敞露水面散湿量和人体散湿量两部分。
敞露水面散湿量计算公式为
式中F--蒸发面积，M2
Pq.b--相应于水表面温度下的水蒸汽分压力，
Pa Pb--室内空气的水蒸汽分压力，Pa
B--标准大气压力，101325Pa
B'--当地大气压力，Pa
β--蒸发系数，Kg/㎡.h.Pa β=(α+0.00013v)
α--不同水温下的扩散系Kg/㎡.h.Pa
v--蒸发表面空气流速，m/s
人体散湿量计算公式为G=ngφ
式中n--人数，个
g--单个成年男子在不同状态下的散湿量，g/h
φ--不同性质场所的集群系数
根据计算，游泳馆池面蒸发量为370Kg/h，人体散湿量为78.2Kg，总计散湿量为448.2Kg/h。
2：接下来计算通风量。
通风量的计算公式为L=G*1000/(dn-dw)，即将室内散湿量除以室内外空气含湿量差。
经计算，本工程排风量为48800m3/h，同时为保证游泳池厅为负压，取排风量要大于送入室内新风量。
四：池厅内的通风空调系统设计
由于观众区和池厅采用不同的空气温湿度参数，因此池厅区和观众区采用两
套空调通风系统。
1：观众区设立两套组合式空调机组，每台机组送风量为15000m3/h，气流方式为观众区上部用旋流风口送风，座位底下回风，同时观众区设立独立的排风系统，以排除观众区的污浊空气。
因观众区采用空调，而池厅区夏季仅设机械通风，为防止观众区空气自然下降到池区，在气流组织计算时，应力求时气流的射程只达到第一排观众席。
2：池厅内空调设计原则是夏季以机械通风为主，辅以对送入室内的新风进行降温、去湿处理。
冬季采用热风采暖和池厅四周设立式暗装风机盘管相结合的空调方式。
池厅顶上的网架内设置四台离心排风风机箱排风，同时设置四台新风机组对送入室内的新风作处理，新风经过旋流送风口送至人员活动区域。
在池厅四周设置32台立式暗装风机盘管来承担游泳池围护结构负荷及人员负荷。
经计算，该游泳馆冬季空调热负荷863Kw，热源采用学校内锅炉房的蒸气，通过游泳馆内的热交换机房交换成为60～50℃的热水。
同时为了提高室内运动员冬季足部的舒适感，在池厅四周的地面上设置地板采暖系统，即在地板内埋设PPR 管材，冬季时通循环热水以提高地面温度。
此部分后来由于建设单位资金原因没有采用。
五：池厅围护结构防结露措施
由于游泳馆池厅内温度高，相对湿度大，水蒸汽分压力高，露点温度高，所以室内很容易发生表面结露。
表面结露会造成使用者的不舒适及室内环境污染，同时可能导致围护结构的腐蚀，导致墙体保温层的破坏，影响保温效果。
因此游泳馆的建筑热工处理是游泳馆建筑设计的重中之重。
暖通设计人员要和建筑设计人员密切配合，详细计算，选定合适的建筑围护结构材料。
为了防止围护结构内表面结露，要求围护结构内表面温度不低于室内空气露点温度（一般希望高1～2℃），则围护结构所允许的最大传热系数，可按下面公式计算
式中U--围护结构所允许的最大传热系数，w/㎡.℃
tn--池厅内空气温度，℃
tw--室外空气温度，℃
τn--围护结构内表面温度，℃
αn--围护结构内表面传热系数，w/㎡.℃
根据以上公式把相应数据代入得，本工程外围护结构的最大传热系数为2.52w/㎡.℃，而本工程围护结构构造如下：
屋顶--彩钢板内夹6cm离心玻璃棉保温层K=0.90w/㎡.℃
外墙--20mm厚空气砖墙加保温层K=1.19w/㎡.℃
内墙--200mm厚空心砖墙K=1.97w/㎡.℃
幕墙--双层8mm中空玻璃K=2.87w/㎡.℃
双层金属窗K=3.00w/㎡.℃
由此可见，玻璃幕墙及玻璃窗的传热系数不能满足最大传热系数的要求，而该建筑为保证立面效果，在东西两个立面均采用高达8m的落地玻璃幕墙，为防止玻璃窗内表面结露，本工程沿围护结构四周设一排立式明装风机盘管沿玻璃向上送热风，以提高玻璃窗内表面温度。
同时，该建筑屋顶采用钢网架结构，为防止吊顶内网架上结露，本工程在吊顶内设置2台热风机组向吊顶内送热风，以提高吊顶内的温度。
以上只是对室内游泳池暖通设计的几点理论上的体会，实际效果有待工程完工后实际使用情况的验证。
谈谈室内游泳池暖通设计
谈谈室内游泳池暖通设计伴随着人民生活水平不断提高以后，现在更多的人会去关注生活的品质，探索如何去享受生活的问题。
于是有很多人会采用不同方式去锻炼自身体能，提高自己的身体素质，也可以缓解工作上带来的压力。
而游泳这种可以运动全身且能够使人感觉舒适的运动类型，越来越受到年轻人的垂青。
为此，现在的很多健身中心或者某些星级宾馆，通常都会根据这些年轻人的需求建造室内游泳池。
但室内游泳池有一个先天的缺陷—湿度较大，这就会给人带来一种闷热的感觉，这就在很大程度上降低了爱好者的舒适度，更为重要的是，如果这种高湿状态长期存在的话，也会大大缩短室内游泳池各个设施的使用年限。
正是因为这种现状，暖通工程就应运而生了。
1通风量是如何计算的在室内游泳池中，由于水分在水池表面被不断蒸发，防潮问题便成为非常重要的问题。
与此同时，大多数游泳池池水采用的普遍方法—氯消毒，所以一定要配置必要的通风设备，将室内的水分蒸发掉。
下面来介绍一下室内通风量是如何计算的。
1.1首先对室内散湿量进行计算。
室内散湿量包含人体散湿量和敞露水面散湿量两方面。
按照敞露的水面散湿量进行公式计算后，得出的结论为，此游泳馆池面的蒸发量为380Kg/h，人体的散湿量为88.2Kg，合计散湿量为468.2Kg/h。
1.2计算通风量通风量的计算公式（L=G*1000/（dndw）），这个公式的含义是通风量是室内的散湿量与室内外空气湿量差之比。
其中dw是随气候变化而发生改变的，因此可取室外空气温度与室内空气露点的温度相同时所对应的dw为参考进行计算。
经计算，该工程的排风量应设计为48900m3/h，与此同时，设置排风量应大于送入室内的新风量，以此保障游泳池厅是负压状态。
2参数是如何确定的一般来讲，为保证游泳者在入水之前与出水之后的舒适性，按国际游泳池相关规定，池水温度应比池厅空气温度低1～ 2 e、相对的湿度通常是50% ～70%，但是也有一个上限—75%。
与此同时，为避免冬季产生围护结构结露的现象，国际游泳池相关规定池厅内的空气含湿量应小于14 g/kg。
游泳池暖通设计
游泳池暖通设计随着人民生活水平的提高，一些星级宾馆、一些小区或体育健身中心，往往配建室内游泳池。
为此，小型室内游泳池空调设计，也就越来越普遍。
室内游泳池由于其高湿，因此需重点解决其结露和闷热的问题，本文就本人所做的某学校室内游泳馆工程，谈对游泳池设计的几点体会。
一：工程概况该游泳馆总建筑面积为4000㎡,它包括一个50×25m的标准游泳池及一座600人的看台及一些辅助用房。
它主要是为满足校内学生教学训练的要求，同时又能举办小型的体育比赛。
二：室内空气参数的确定为保证人员在出水后和入水前的舒适性，按国际游泳池设计标准规定，池厅空气温度应高于池水温度1～2℃，相对湿度一般为50～70%，但不超过75%，风速控制在0.2m/s左右。
同时，为防止冬季围护结构结露，国际游泳池设计标准规定池厅内空气含湿量不大于14g/kg。
本工程池水温度设定为26℃，因此室内空气温度取27℃。
由于空气湿度对人们的舒适感也有密切的关系。
相对湿度低，空气干燥同时空气中水蒸汽分压力低，会使刚出水面的润湿皮肤表面水份蒸发加速，从人体带走蒸发潜热，容易使人产生寒冷的感觉。
同时水份蒸发多，室内空气含湿量增加，使消除室内余湿所需的通风量增加，则相应增加冬季加热送入室内新风的负荷。
若相对湿度过高，则室内空气含湿量过大，会使空气露点提高，使围护结构内表面产生结露现象，综合以上利弊分析，本工程采用60%，此时室内空气的含湿量为13.3g/kg，露点温度为18℃。
由于观众区同池区同处一个大空间，在确定空气参数时，在满足运动员舒适感的前提下，也要兼顾观众的舒适感，若冬季观众区温度取27℃的话，则明显太热了，因此观众区温度根据舒适性空调要求取22℃。
三：通风量的计算室内游泳池中，由于水池表面不断蒸发水份，防止潮湿问题便显得非常重要，同时大多数游泳池池水采用氯消毒方法，因此必须采取有效的通风措施，把室内的蒸发水份排走。
室内通风量的计算方法如下：1：首先计算室内散湿量，室内散湿量包括敞露水面散湿量和人体散湿量两部分。

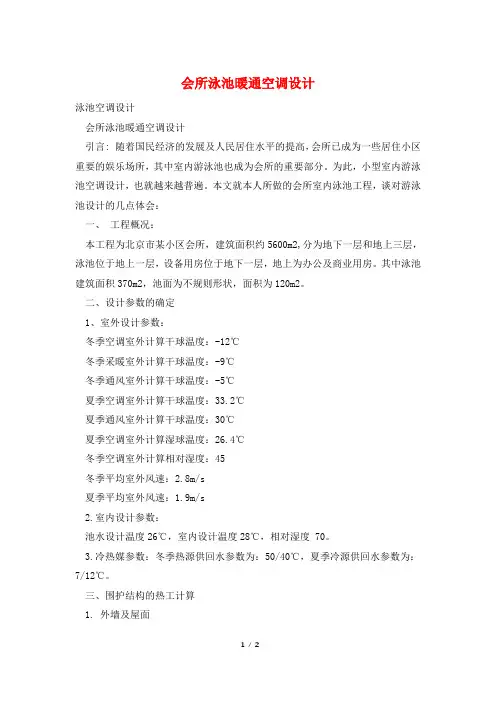

会所泳池暖通空调设计
会所泳池暖通空调设计泳池空调设计会所泳池暖通空调设计引言: 随着国民经济的发展及人民居住水平的提高，会所已成为一些居住小区重要的娱乐场所，其中室内游泳池也成为会所的重要部分。
为此，小型室内游泳池空调设计，也就越来越普遍。
本文就本人所做的会所室内泳池工程，谈对游泳池设计的几点体会：一、工程概况：本工程为北京市某小区会所，建筑面积约5600m2,分为地下一层和地上三层，泳池位于地上一层，设备用房位于地下一层，地上为办公及商业用房。
其中泳池建筑面积370m2，池面为不规则形状，面积为120m2。
二、设计参数的确定1、室外设计参数：冬季空调室外计算干球温度：-12℃冬季采暖室外计算干球温度：-9℃冬季通风室外计算干球温度：-5℃夏季空调室外计算干球温度：33.2℃夏季通风室外计算干球温度：30℃夏季空调室外计算湿球温度：26.4℃冬季空调室外计算相对湿度：45冬季平均室外风速：2.8m/s夏季平均室外风速：1.9m/s2.室内设计参数：池水设计温度26℃，室内设计温度28℃，相对湿度 70。
3.冷热媒参数：冬季热源供回水参数为：50/40℃，夏季冷源供回水参数为：7/12℃。
三、围护结构的热工计算1. 外墙及屋面由于泳池内一直是高温高湿的环境，在北方地区寒冷的冬季围护结构很容易结露，为防止冬季或过渡季节围护结构不结露，必须使内表面温度高于室内露点温度1-2℃。
文献[2]认为，在理想的情况下，北京K 0.58W/(m2.℃).在本工程中，外墙为400mm厚的加砌混凝土，70mm厚的聚苯板保温，K=0.44W/(m2.℃),屋面为60mm厚的挤塑保温，K=0.55W/(m2.℃)，经校核计算内表面温度，远大于室内空气露点温度。
2. 外窗为追求建筑美观和品质，建筑师都喜欢采用大面积的玻璃，为了减少玻璃的结露，文献[1]提到的措施有：。
泳池供暖通风设计要求
泳池供暖通风设计要求《泳池供暖通风设计要求》篇一：泳池供暖通风设计要求引言：嘿，你知道吗？泳池的供暖通风设计那可相当重要呢！现在大家对泳池的使用体验要求越来越高，无论是室内还是室外泳池。
从目标上来说，良好的供暖通风设计是为了给使用者营造一个舒适、健康的环境。
你想啊，如果泳池冷飕飕的或者空气又闷又臭，谁还愿意去游呢？这就是我们提出这些要求的背景啦。
主体要求：一、供暖要求1. 温度控制- 泳池水温：室内泳池水温应保持在26 - 28℃之间。
这个温度范围可是经过大量研究和实践得出来的，就像做蛋糕有个最佳的烤制温度一样。
如果水温低于26℃，游泳者可能会感觉冷，身体容易抽筋；高于28℃呢，又会让人觉得闷热，游起来不舒服。
- 周边空气温度：在泳池周边1 - 2米范围内，空气温度要比水温略高1 - 2℃。
为啥呢？这是为了让游泳者从水中出来时不会突然感觉很冷。
比如说，要是水温是27℃，那周边空气温度就得在28 - 29℃。
2. 供暖设备- 选择高效节能的供暖设备，比如热泵。
热泵的能效比要达到3.5以上。
这可不是随便定的，能效比高说明它更节能，能给运营者节省不少成本呢。
而且，供暖设备的功率要根据泳池的容积来确定。
一般来说，每立方米的泳池水需要150 - 200瓦的供暖功率。
二、通风要求1. 换气次数- 室内泳池的换气次数每小时不得少于4 - 6次。
这就好比人需要不断呼吸新鲜空气一样，泳池也需要不断地换气。
如果换气次数太少，空气中的湿度和异味就会越来越浓。
2. 通风方向- 通风系统要确保新鲜空气能够均匀地分布在泳池区域，避免出现空气死角。
空气的流动方向最好是从泳池周边向泳池中心流动，这样可以把游泳者呼出的二氧化碳等废气及时带走。
3. 空气过滤- 通风系统必须配备高效的空气过滤器，对空气中大于5微米的颗粒物的过滤效率要达到90%以上。
你想想，要是没有好的过滤器，泳池里的灰尘、毛发啥的都在空气中飘着，多不卫生啊。
结尾：这些供暖通风设计要求对于打造一个优质的泳池环境是至关重要的。
某市游泳馆暖通空调设计方案
XX市游泳馆暖通空调设计工程概况本游泳馆总建筑面积为12231m2，总座席1175座，地下一层，地上三层，主体高度为26.30m。
其中地下层主要布置设备用房、训练房及器材库等；地上层主要设置泳池、比赛大厅、观众席、观众休息厅及裁判室、运动员检录处、药检室、医务室、会议室、接待室、新闻中心等辅助用房。
空调系统设计1、观众区采用座椅送风口送风，将热湿处理后的空气直接送至观众身旁，在背向观众席的上方布置回风口，实现下送上回的气流组织方式。
这样做可以充分的保证观众区空气的新鲜度、舒适度，同时该区域空调系统可以不承担其屋面及灯光的冷负荷，从而有效地节约能源。
观众区东、西看台各采用一套独立的空调系统，可根据需要单独或联合运行。
过度季节可用作补风系统，与屋顶排风系统配合实现全新风运行。
2、池区由于水处理的原因，水面有氯气挥发物，为保证该区域的空气品质，本区域设计了两套全新风空调系统，上送风，下排风，实现上送下排的气流组织方式。
两条主送风道与泳池的长边平行，分别在两侧池岸正上方的屋架下安装，每条送风道均设置两排送风口，其中一排采用圆环型风口，垂直向下送风，在池区与观众区之间形成一垂直风幕，在向池区提供冷热源的同时阻挡池区的热湿空气向观众区飘移。
另一排送风口采用角度可调的圆形喷口，斜向泳池中央送风，在泳池上部形成一水平风幕，可阻挡或减缓池区湿热空气的上升，有利于维持池区的正常温度及减少能量损失。
排风口布置在池岸边溢水槽的侧壁上，在地下层布置风道、风机，将含有微量氯气的湿热空气集中排至室外，该排风系统设有全热空气换热器，可以回收排风中的大部分能量，并传递给空调机组的进风，从而节省大量的能源。
3、其余辅助用房采用风机盘管加新风系统，在地上一层设计了两台新风换气机，用以置换通风，同时回收排风能量。
采暖系统设计在泳池四周池岸的垫层中设置低温热水地板辐射采暖系统，与池区的空调系统共同维持池区的室温。
该采暖系统不仅可以维持池区5℃的值班温度，还可以消除冬季地面冷辐射对运动员的伤害。
某会所游泳池暖通设计
作者简介 ： 吕永军（ １ ９ ７ ４） ， 男， 江苏句容人 ， 本科 ， 工程 师， 主要从事 空调暖通设计Ｊ － 作。
］
空 调 技 术
补足 。
Ⅳ一 总人数 。 计算得 ： Ｌ ｌ ￣ ＝ ５ ０ ４ ｋ ｇ ／ ｈ （ ３ ） 夏季新风增湿量按下式计算 ：
Ｆｌ ｄ ＋ －ｄ ） ×Ｑ× ｐ ／ １ ０ ０ ０ ｌ ３ ）
Ａｂｓ ｔ ｒ ａｃ ｔ ： Ｂａ ｓ ｅ ｄ ｏ ｎ ｔ ｈｅ ａ ｉ ｒ —ｃ ｏ ｎｄ ｉ ｔ ｉ ｏ ｎ ｉ ｎｇ ｄｅ ｓ ｉ ｇ ｎ ｆ ｎ ｒ ａ ｓ ｗｉ ｍｍｉ ｎｇ ｐｏ ｏ ｌ ｉ ｎ ｃ ｌ ｕｂ ｈｏ ｕ ｓ ｅ ｉ ｎ Ｓｈ ａ ｎｇ ｈ ｉ ．ｔ ａ ｈｉ ｓ ａｒ ｔ ｉ ｃ ｌ ｅ ｉ ｓ ｔ ｏ ｉ ｎ ｔ ｍ— ｄ ｕｃ ｅｔ ｈｅ ｄｅ ｓ ｉ ｇ ｎ ｃ ｏ ｎｄ ｉ ｉｏ ｔ ｎ ｓ．ａ ｉ ｒ —ｃ ｏ ｎｄ ｉ ｔ ｉ ｏ ｎ ｉ ｎｇｌ ｏ ａ ｄ ｃ ａ ｌ ｃ ｕｌ ａ ｔ ｉ ｏ ｎ．ａ ｉ ｒ ｏ ｒ ｇ ａ ｎ ｉ ｚ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ ａ ｎｔ ｉ —ｃ ｏｎ ｄ ｅｎ ｓ ａ ｔ ｉ ｏ ｎ ｅ ｔ ｅｆ ｎ ｒ ｒ ｅ ｆ ｅ ｒ ｅ ｎｃ ｅ Ｋｅ ｙ ｗｏ ｒ ｄｓ： ａ ｉ ｒｄ ｅ ｓ ｉ ｇ ｎ ｃ ｏ ｎｄ ｉ ｔ ｉ ｏ ｎ ｓ； ｌ ｏ ａ ｄ ｃ ａ ｌ ｃ ｕ ｌ ａ ｔ ｉ ｏ ｎ； ａ ｎ ｔ ｉ —ｃ ｏ ｎｄ ｅ ｎ ｓ ￣ｉ ｏ ｎ； ａ ｉ ｒ ｏ ｒ ｇ ａ ｎ ｉ ｚ ａ ｔ ｉ ｏ ｎ
为居民健身及聚会 使用。 建筑面积约４ ０ ４ ５ ｍ ， 主要是有
健 身房、 咖啡馆 、 游泳池等。 游泳池位 于一层 ， 室 内面积 是４ １ ０ ｍ ， 其中外 圈是宽１ ５ ｍ的走 道 ， 中间为游 泳池水 区， 面积 为１ ５ ｍ Ｘ ２ ０ ｍ， 约３ ０ ０ ｍ ； 另外 区部有儿 童池水 ， 面积是２ ０ ｍ 。游泳 池处净高为４ ６ ５ ｍ， 中间泳池 区域沿 长度方 向成拱行 吊顶 ， 最高吊顶高度 是４ ４ ｍ， 四周 吊顶
浅谈室内游泳池暖通空调设计
浅谈室内游泳池暖通空调设计摘要：针对传统室内游泳池存在的能耗大等问题，本文从建筑热工处理、加热系统、通风系统、空调系统等方面，对室内游泳池暖通空调设计进行探讨，提出了切实方法，希望能使室内泳池在节约成本及提高人体感官舒适度上有所改进。
关键词：室内游泳池；热泵；通风系统；设计1、引言近年来，随着人们生活水平的提高，游泳被越来越多的人选作健身的主要运动，各类的泳池，特别是室内游泳池逐年增多，人们对泳池舒适度的要求也越来越高，这就要求室内泳池在暖通空调设计方面不断改进。
2、传统泳池存在的问题室内游泳池在泳池区空调和水加热设计上常见的问题主要有两方面：（1）能耗大、成本高室内泳池的空气温度要高于水体1~2℃，而空气湿度降低且温度低于池水时，热能就会蒸发，这部分热量站到热量损失的90%以上。
而采用传统的通风除湿,则要求排风量为每小时3倍的泳池室内容积，在冬季这会损失泳池室内大量的热量,而在夏季又会损失大量的冷量。
为补充游泳池损失的能量,传统游泳池必须利用锅炉、中央空调等设备提供大量的热量或冷量。
（2）对人体感观、健康和泳池设施及围护结构有影响。
游泳池水体含氯，蒸发后使室内充满潮湿含氯的空气。
一方面，潮湿含氯的空气遇到较低温空气会凝结成雾气，会给人体造成憋闷、潮湿的感觉；另一方面，潮湿含氯的空气遇到较低温物体会凝结成附着在人体和泳池设施及围护结构上的水，将会影响人体健康，并对泳池设施及围护结构有一定腐蚀作用。
[1]3、解决思路为解决上述问题，室内泳池在暖通空调设计上可以考虑以下方面：（1）室内游泳池的建筑热工处理这是游泳池暖通空调设计的重点。
针对围护结构内表面结露的问题，一般要求围护结构内表面温度高于室内空气露点温度1～2℃。
这样，围护结构的最大允许传热系数便可以通过此公式计算：=1/ ，其中，为最小热阻，为最大允许传热系数。
该式中，考虑了相应空气状态的最不利情况，相对更严密、准确[2]。
以计算得出的围护结构的最大允许传热系数为依据，结合材料本身的热工特性，选取适合游泳池使用的屋顶、外墙、内墙、幕墙、窗等围护结构的材料。
浅谈某会所室内游泳馆暖通空调设计
浅谈某会所室内游泳馆暖通空调设计摘要：室内游泳池特点是高湿，所以游泳馆内防结露和解决通风问题是设计中要重点关注的，本文根据本人所设计的某会所室内游泳馆暖通空调设计问题，谈几点粗浅的体会。
关键词：室内游泳馆、通风量计算、防结露措施随着我国人们生活水平日益提高，人们对健康生活的重视,使游泳成为人们喜爱的体育运动之一，而室内游泳馆作为开展此项活动的场所,也在逐步发展和完善。
室内游泳池由于自身高湿特点，使游泳馆内舒适性大为降低，因此在空调暖通设计时需重点解决其结露和通风问题。
一、工程概况该会所共五层，建筑高度32米，该游泳馆位于三层，建筑面积为3200㎡,它包括一个50×25m的标准游泳池及一座200人的看台，层高为6.3米。
二、室内设计参数的确定游泳馆室内设计参数的确定是进行暖通空调设计的前提条件，另外室内设计参数的正确选择决定了游泳馆的舒适性，下面主要介绍馆内温度、相对湿度，空气流速等参数的确定。
馆内温度确定与游泳池的水温有关，本游泳馆主要是娱乐性质的，水温选择取为26°C，若馆内空气温度设计过低时, 游泳者出水面易产生寒冷感，故馆内空气温度必须高于水温。
一般高出1~2°C，所以本设计馆内温度取为28°C。
另外一个设计参数是馆内相对湿度，其确定要考虑两个问题:一是相对湿度对游泳馆的影响，若相对湿度取值过高,则易发生结露现象；二是相对湿度对人体的影响，若相对湿度取值过低,会使刚出水面的游泳者皮肤表面水分加速蒸发，产生寒冷感,也会加剧池水的蒸发,这样会增加除湿风量和池水加热量，增加了能耗。
综合考虑上述两方面,必须把馆内相对湿度控制在一个合理的范围内,一般取50~70%RH,上限不允许超75%RH。
还有一个设计参数是馆内空气流动速度，池水的蒸发量受馆内的空气流速影响，如果室温和水温一定时,空气流速大，池水蒸发量也相应增加，会增加排风量。
另外若风速过高,游泳者上岸后会有吹风感；若风速过低,难以实现气流组织形式。
国家游泳中心“水立方”暖通空调设计亮点介绍[1]
2760.44 2149.68 610.76
175.9
不透明墙体 半透明ETFE墙体
负荷差 折合电量
最大冷负荷 （KW） 581.48
874.94
-293.46
累计冷负荷 （MWh）
220.84 543.79 -322.95
-92.3*
最大热负荷 （KW） 1577.36
1366.94
210.42
累计热负荷 （MWh） 2760.44 2149.68
Temperature distribution in May, Leisure Pool, Natural Ventilation Mode
Temperature distribution from June to August, Leisure Pool, Natural Ventilation Mode
全年累计冷负荷
年空调用电量
8000 7500 7000 6500 6000 5500 5000 4500 4000
不通风 1/3通风 2/3通风 全通风 Cavity Ventilation Mode
10400 10300 10200 10100 10000 9900 9800
7500 7000 6500 6000 5500 5000 4500 4000
610.76
175.9**
注： * 制冷系统综合COP按3.5计算； ** 水立方采用市政供热，根据《绿色奥运建筑评估体系》中的能质系数0.288进行折合。
全年累计冷负荷 （MWh）
年空调用电量（MWh） 全年累计冷负荷 （MWh）
年空调用电量（MWh）
空腔通风 Cavity Ventilation Analysis
《小型游泳馆的暖通空调系统的节能设计研究》范文
《小型游泳馆的暖通空调系统的节能设计研究》篇一一、引言随着社会对绿色、环保、节能的关注度不断提升，对于各种公共设施，尤其是体育场馆的节能设计已经成为行业的重要研究方向。
作为集健身、娱乐等多功能于一体的小型游泳馆，其暖通空调系统的节能设计尤为重要。
本文旨在研究并探讨小型游泳馆的暖通空调系统的节能设计策略。
二、小型游泳馆的特殊性小型游泳馆因其空间大、湿度高、温度要求严格等特点，对暖通空调系统的设计提出了特殊要求。
游泳馆内的人员活动频繁，且由于水的比热容大，水面的蒸发会带来大量的潜热损失，这些都使得游泳馆的空调系统需要具备更高的能效比和适应性。
三、节能设计的目标与原则在小型游泳馆的暖通空调系统设计中，我们应遵循以下原则：一是满足使用需求，确保游泳馆内的温度、湿度适宜；二是实现节能环保，降低能源消耗，减少对环境的影响。
在设计时，应结合游泳馆的具体情况，以满足人体舒适度为基础，力求实现系统的最优化和能效最大化。
四、节能设计策略1. 冷热源选择：根据小型游泳馆的特点，应优先选择高效、环保的冷热源设备。
如采用地源热泵系统，利用地下稳定的温度为冷热源，既环保又节能。
2. 空调系统设计：采用全空气空调系统或空气-水系统，根据实际需求进行灵活调节。
同时，应设置智能控制系统，根据室内外温度、湿度及人员活动情况自动调节空调系统的工作状态。
3. 新风系统：为了保持室内空气的新鲜度，应设置新风系统。
同时，新风系统应与空调系统相结合，避免能量损失。
4. 空调水系统：采用大温差小流量的设计方案，以降低输送过程中的能量损失。
同时，水系统的管道应做好保温措施，减少热损失。
5. 照明系统：采用LED等高效照明设备，减少电能消耗。
同时，合理布置灯具，避免光线过强或过弱。
6. 建筑结构与材料：在建筑设计中，应考虑采用保温性能好的建筑材料和结构形式，以减少能量的传递损失。
五、实施与监测在完成节能设计后，应进行系统的实施与监测。
首先，对设计方案进行详细规划和预算，确保项目的可行性。
