永磁电机优缺点分析选择指导
永磁电机优势

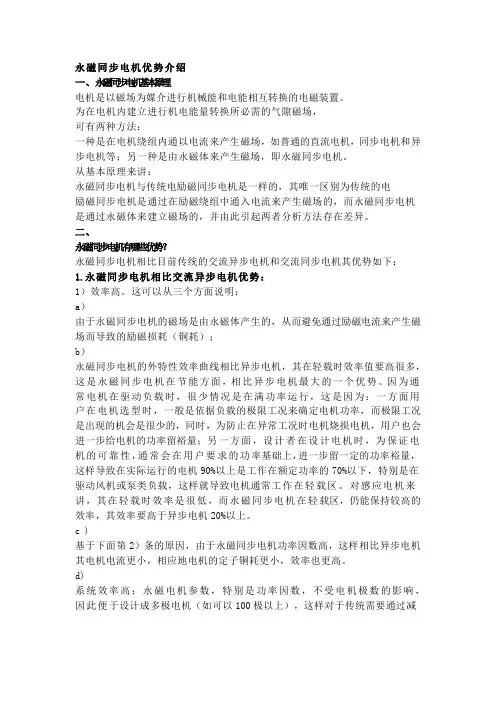

永磁同步电机优势介绍一、永磁同步电机基本原理电机是以磁场为媒介进行机械能和电能相互转换的电磁装置。
为在电机内建立进行机电能量转换所必需的气隙磁场，可有两种方法：一种是在电机绕组内通以电流来产生磁场，如普通的直流电机，同步电机和异步电机等；另一种是由永磁体来产生磁场，即永磁同步电机。
从基本原理来讲：永磁同步电机与传统电励磁同步电机是一样的，其唯一区别为传统的电励磁同步电机是通过在励磁绕组中通入电流来产生磁场的，而永磁同步电机是通过永磁体来建立磁场的，并由此引起两者分析方法存在差异。
二、永磁同步电机有哪些优势？永磁同步电机相比目前传统的交流异步电机和交流同步电机其优势如下：1.永磁同步电机相比交流异步电机优势：1）效率高。
这可以从三个方面说明：a）由于永磁同步电机的磁场是由永磁体产生的，从而避免通过励磁电流来产生磁场而导致的励磁损耗（铜耗）；b）永磁同步电机的外特性效率曲线相比异步电机，其在轻载时效率值要高很多，这是永磁同步电机在节能方面，相比异步电机最大的一个优势。
因为通常电机在驱动负载时，很少情况是在满功率运行，这是因为：一方面用户在电机选型时，一般是依据负载的极限工况来确定电机功率，而极限工况是出现的机会是很少的，同时，为防止在异常工况时电机烧损电机，用户也会进一步给电机的功率留裕量；另一方面，设计者在设计电机时，为保证电机的可靠性，通常会在用户要求的功率基础上，进一步留一定的功率裕量，这样导致在实际运行的电机90%以上是工作在额定功率的70%以下，特别是在驱动风机或泵类负载，这样就导致电机通常工作在轻载区。
对感应电机来讲，其在轻载时效率是很低，而永磁同步电机在轻载区，仍能保持较高的效率，其效率要高于异步电机20%以上。
c)基于下面第2）条的原因，由于永磁同步电机功率因数高，这样相比异步电机其电机电流更小，相应地电机的定子铜耗更小，效率也更高。
d)系统效率高：永磁电机参数，特别是功率因数，不受电机极数的影响，因此便于设计成多极电机（如可以100极以上），这样对于传统需要通过减速箱来驱动负载电机，可以做成直接用永磁同步电机驱动的直驱系统，从而省去了减速箱，提高了传动效率。
使用永磁电机具备优势
使用永磁电机具备优势一、永磁电机如何保养永磁电机是一种新式的节能防爆电机。
任何机器在一段时间后都需求保护，永磁电机也是如此。
永磁电机的保护需求以下步骤。
a)除了按上述几项内容对电动机守时保护外，还要有计划的对电机及相关机械设备进行大修。
对电动机进行完全、全面的检查、保护，补充电动机短少、磨损的元件，完全根除电动机表里的尘土、污物，检查绝缘情况，清洗轴承并检查其磨损情况。
b)定时检查电器发起设备的易损部件，看触头和接线柱有无烧伤，氧化，接触是否杰出等。
c)定时测量电动机的绝缘电阻，若运用环境比较潮湿更应常常测量。
d)及时根除电动机机座外部的杂物、尘土、油泥，如运用环境尘土较多，有必要每天清扫。
e)常常检查电机接线柱、螺丝是否松动或烧伤。
f)定时用煤油清洗轴承并替换新油(一般半年替换一次)，换油时不主张上满，一般占油腔的1/2~1/3即可，否则，容易发热或甩出，油要从一面加人，可以把没有清洗洁净的杂质，从另一面挤出来。
g)绝缘情况的检查。
绝缘材料的绝缘才能因单调程度不同而异，所以保持电动机绕组的单调是非常重要的。
永磁电机批发的电动机作业环境潮湿、作业间有腐蚀性气体等因素的存在，都会损坏电动机的绝缘。
常见的是绕组接地毛病即绝缘损坏，使带电部分与机壳等不该带电的金属部分相碰，产生这种毛病，不仅影响电动机正常作业，还会危及人身安全。
所以电动机在运用中，应常常检查绝缘电阻，还要留意检查电动机机壳接地是否牢靠。
二、使用永磁电机具备优势对于永磁电机来讲主要是以永磁体提供励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性。
因为永磁电机是能够把电机整体的进行安装在轮轴上面的，这样才能够形成更为整体的直驱系统，也就是说一个轮轴就是一个驱动的单元，这样就能够省去了一个齿轮箱。
其实在进行制备的时候还是非常方便的，这样大家在进行操作使用的时候也能够更有效果。
对于永磁电机来讲它的优势不仅仅是这样，它的发热是比较小的，因此电机冷却系统结构是非常简单的，再加上它的体积比较小，噪音小，所以说在市场上一直以来都是很受到大家欢迎的。
永磁无刷直流电机的优缺点
无刷电机
优点
a 电子换向来代替传统的机械换向,性能可靠、永无磨损、故障率低,寿命比有刷电机提高了约6倍,代表了电动机的发展方向；
b 属静态电机,空载电流小；
c 效率高；
d 体积小;
缺点
a 低速起动时有轻微振动,如速度加大换相频率增大,就感觉不到振动现象了；
b 价格高,控制器要求高；
c 易形成共振,因为任何一件东西都有一个固有振动频率,如果无刷电机的振动频率与车架或塑料件的振动频率相同或接近时就容易形成共振现象,但可以通过调整将共振现象减小到最小程度;所以采用无刷的电动车有时会发出一种嗡嗡的声音是一种正常的现象;
d 脚踏骑行时较费力,最好是电力驱动与脚踏助力相结合;。

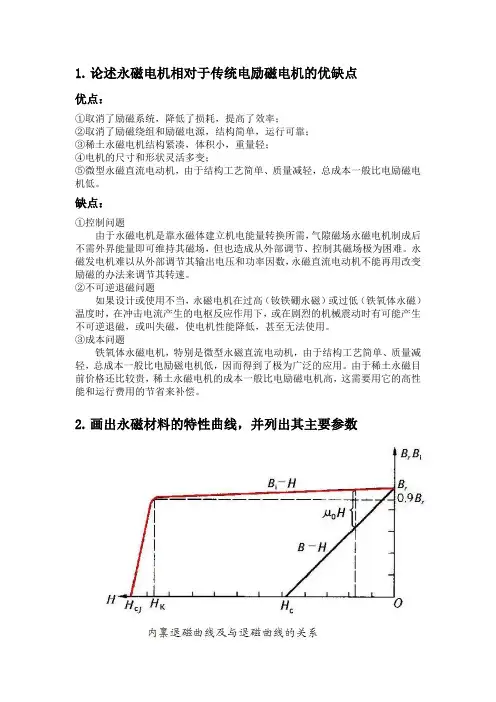

(完整word版)永磁电机
1.论述永磁电机相对于传统电励磁电机的优缺点优点：①取消了励磁系统，降低了损耗，提高了效率；②取消了励磁绕组和励磁电源，结构简单，运行可靠；③稀土永磁电机结构紧凑，体积小，重量轻；④电机的尺寸和形状灵活多变；⑤微型永磁直流电动机，由于结构工艺简单、质量减轻，总成本一般比电励磁电机低。
缺点：①控制问题由于永磁电机是靠永磁体建立机电能量转换所需，气隙磁场永磁电机制成后不需外界能量即可维持其磁场，但也造成从外部调节、控制其磁场极为困难。
永磁发电机难以从外部调节其输出电压和功率因数，永磁直流电动机不能再用改变励磁的办法来调节其转速。
②不可逆退磁问题如果设计或使用不当，永磁电机在过高（钕铁硼永磁）或过低（铁氧体永磁）温度时，在冲击电流产生的电枢反应作用下，或在剧烈的机械震动时有可能产生不可逆退磁，或叫失磁，使电机性能降低，甚至无法使用。
③成本问题铁氧体永磁电机，特别是微型永磁直流电动机，由于结构工艺简单、质量减轻，总成本一般比电励磁电机低，因而得到了极为广泛的应用。
由于稀土永磁目前价格还比较贵，稀土永磁电机的成本一般比电励磁电机高，这需要用它的高性能和运行费用的节省来补偿。
2.画出永磁材料的特性曲线，并列出其主要参数永磁材料的主要磁性能指标是：剩磁(Jr, Br)、矫顽力(bHc)、内禀矫顽力(jHc)、磁能积(BH)m。
我们通常所说的永磁材料的磁性能，指的就是这四项。
永磁材料的其它磁性能指标还有：居里温度(Tc)、可工作温度(Tw)、剩磁及内禀矫顽力的温度系数(Brθ, jHcθ)、回复导磁率(μrec.)、退磁曲线方形度( Hk/ jHc)、高温减磁性能以及磁性能的均一性等。
永磁材料的物理性能还包括密度、电导率、热导率、热膨胀系数等；机械性能则包括维氏硬度、抗压（拉）强度、冲击韧性等。
此外，永磁材料的性能指标中还有重要的一项，就是表面状态及其耐腐蚀性能。
磁能积曲线(BH)max 退磁曲线上任何一点的B和H的乘积即Bm、 Hm和（BH）代表了磁铁在气隙空间所建立的磁能量密度，即气隙单位体积的静磁能量，由于这项能量等于磁铁Bm与Hm的乘积，因此称为磁能积，磁能积随B而变化的关系曲线称为磁能曲线，其中一点对应的Bd和Hd的乘积有最大值，称为最大磁能积。
磁阻电机 永磁电机
磁阻电机永磁电机
磁阻电机和永磁电机都是电机的一种，它们的主要区别在于电机
所使用的电磁铁。
在磁阻电机中，电磁铁是由铁芯和线圈组成的，而
在永磁电机中，则是使用具有永久磁性的材料。
1. 磁阻电机的工作原理
当电流经过线圈时，它会产生磁场。
这个磁场会与电机中的铁芯
相互作用，从而产生一个旋转力。
这个旋转力会被用来驱动电机的转子。
2. 磁阻电机的优点和缺点
磁阻电机的优点在于它们能够提供更高的转矩，并且可以通过调
整电流来控制电机的速度。
然而，由于线圈的阻力也会对电机的性能
产生影响，所以磁阻电机的效率相对较低。
3. 永磁电机的工作原理
永磁电机则运用了永久磁性材料来产生磁场。
这种电机的电磁铁
不需要外部电源来提供磁场，因为它们已经拥有了一个永磁铁。
这个
永磁铁会与电机的线圈相互作用，从而产生一个旋转力，驱动电机的
转子转动。
4. 永磁电机的优点和缺点
永磁电机的优点在于它们能够提供更高的效率，因为它们不需要
额外的电流来产生磁场，能源利用率更高。
但是，如果电机需要在高
负载条件下工作，那么永磁电机的转矩可能会受到限制。
总的来说，选择使用磁阻电机还是永磁电机，取决于具体的应用
场景。
对于一些需要高效能和可靠性的应用场合，比如电动汽车和风
力涡轮机等，使用永磁电机会是一个不错的选择。
其他一些应用场景，比如家庭用品和一些低成本的商业产品，可以选择磁阻电机。

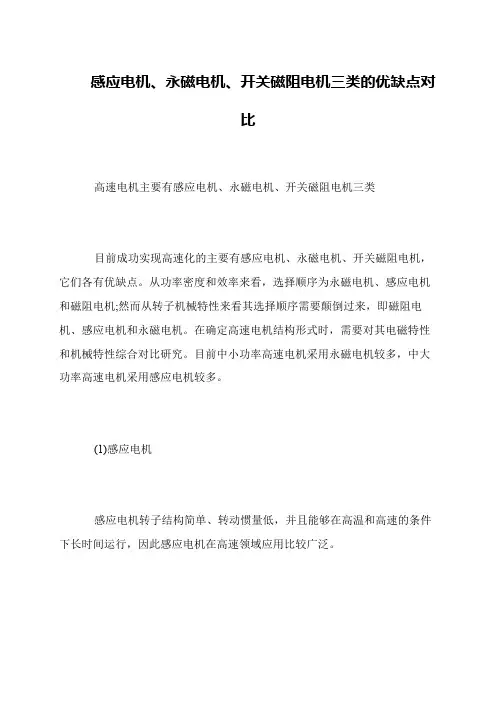

感应电机、永磁电机、开关磁阻电机三类的优缺点对比
感应电机、永磁电机、开关磁阻电机三类的优缺点对
比
高速电机主要有感应电机、永磁电机、开关磁阻电机三类
目前成功实现高速化的主要有感应电机、永磁电机、开关磁阻电机，它们各有优缺点。
从功率密度和效率来看，选择顺序为永磁电机、感应电机和磁阻电机;然而从转子机械特性来看其选择顺序需要颠倒过来，即磁阻电机、感应电机和永磁电机。
在确定高速电机结构形式时，需要对其电磁特性和机械特性综合对比研究。
目前中小功率高速电机采用永磁电机较多，中大功率高速电机采用感应电机较多。
(1)感应电机
感应电机转子结构简单、转动惯量低，并且能够在高温和高速的条件下长时间运行，因此感应电机在高速领域应用比较广泛。
永磁直流电动机选用原则
永磁直流电动机选用原则永磁直流电动机作为一种常用的电机种类，在现代工业生产中应用广泛。
然而，如何选择合适的永磁直流电动机对于产品质量的提高和成本的控制是至关重要的。
下面我们将从几个方面介绍永磁直流电动机的选用原则。
1. 额定功率永磁直流电动机的最重要的选用因素就是额定功率。
额定功率是电机能够长时间可靠运行的极限值。
如果电机的负载超过了额定功率，电机就会出现过载现象，导致电机温度升高，烧坏电路板，因此我们在使用时一定要注意不要超负荷运行。
选用永磁直流电动机时，要根据实际情况选用额定功率适当的电机。
如果选用功率太高，将会增加成本；如果选用功率过小，会导致电机始终处于超载状态，烧坏电机。
2. 转速永磁直流电动机的速度通常是由电源电压及电枢电流来控制的，在选择永磁直流电动机时，需要根据实际运转需要来确定电机转速。
如果电机转速过高，会导致电机的热损失增大；如果电机转速过低，电机的效率会降低，因此需要根据实际使用需求选用合适的转速。
3. 额定电压永磁直流电动机的额定电压一般是12V、24V、36V和48V等。
在选用时要根据实际工作环境来确定所选电机的额定电压。
例如，如果工作环境的电压只有24V，那么12V电机的效率将会很低，因此，在实际工作中应选用符合实际电压的电机。
4. 负载类型永磁直流电动机需要承受不同类型的负载，如均负载、较重负载、瞬时负载等。
在选用时，要根据实际的负载类型选择合适的电机。
5. 轴承类型永磁直流电动机的轴承对于电机的寿命有很大的影响。
传统的轴承常常需要保养和更换，不仅增加了成本，而且很容易影响电机的性能和寿命。
现在很多制造商都开始采用一些无刷电机，这种电机采用磁悬浮的方式替代传统的轴承，因此不需要保养，它的寿命也会更长。
6. 控制方式永磁直流电动机的控制方式包括直流反向控制、PWM控制、开关控制等。
在选用时，要根据实际使用情况来选择控制方式。
以上便是永磁直流电动机选用原则的几个方面，通过了解这些原则在实际操作时就可以更好地选择合适的永磁直流电动机。
反应式永磁式混合式步进电机优缺点对比
反应式永磁式混合式步进电机优缺点对比
步进电机按照结构分类可以分为反应式步进电机、永磁式步进电机以及混合式步进电机，那么这三类电机有什么优缺点呢？汉德保小编就为大家解答一下。
反应式步进电机：定子上有绕组、转子由软磁材料组成。
结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证
永磁式步进电机：永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。
其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大（一般为7.5°或15°）。
混合式步进电机：混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。
其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
对比一下这三种结构分类的步进电机优缺点
反应式步进电机
优点：结构简单、成本低、步距角小，可达1.2⁰，
缺点：动态性能差、效率低、发热大、可靠性难保证。
永磁式步进电机
优点：动态性能好、输出力距大
缺点：精度差、步矩角大，一般为7.5⁰或15⁰
混合式步进电机
优点：输出力矩大、动态性能好、步矩角小，一般达到1.8⁰，配上半步驱动器，减小为0.9⁰，配上细分驱动器后，可细分到256倍。
缺点：结构复杂、成本相对较高
另外混合式步进电机也叫感应式步进电机，叫法因人而异，下次汉德保为大家讲解一下步进电机按照绕组的分法可以叫做哪几种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁电机优缺点分析选择指导
永磁电机（PMM）通过定子电流与转子上或转子内的永磁体的相互作用产生转矩。
小型低功耗电机用于IT设备，商用机器和汽车辅助设备中的表面转子磁体是常见的。
内部磁体（IPM）在电动车辆和工业电机等大型机器中很常见。
在永磁电机中，如果不考虑转矩脉动，则定子可能使用集中（短节距）绕组，但在较大的永磁电机中分布绕组是常见的。
由于永磁电机没有机械换向器，所以逆变器对于控制绕组电流至关重要。
与其他类型的无刷电机不同，永磁电机不需要电流来支持其磁场。
因此，如果体积小或重量轻，永磁电机可以提供最大的扭矩，并且可能是最好的选择。
无磁化电流也意味着在“最佳点”负载下效率更高 - 即电机性能最佳的地方。
此外，尽管永磁体在低速时带来了性能优势，但它们也是技术上的“致命弱点”。
例如，随着永磁电机速度的增加，反电动势接近逆变器电源电压，从而无法控制绕组电流。
这定义了通用永磁电机的基本速度，并且在表面磁体设计中通常代表给定电源电压的最大可能速度。
在大于基本速度的速度下，IPM使用主动磁场弱化，其中操纵定子电流故意压低磁通量。
可以可靠实施的速度范围限制在4：1左右。
和以前一样，这个限制可以通过减少绕组匝数和接受更大的成本和逆变器中的功率损耗来实现。
磁场弱化的需要是速度相关的，并且不管扭矩如何都会产生相关的损失。
这会降低高速下的效率，特别是在轻负载下。
在高速公路行驶的电动汽车中，这是非常严重的。
永磁电机经常受到电动汽车的青睐，但是在实际驾驶周期进行计算时，效率的好处是值得怀疑的。
有趣的是，至少有一家着名的电动汽车制造商已经从PM切换到感应电动机。
其他缺点包括由于其固有的反电动势在故障条件下难以管理的事实。
即使变频器断开，只要电机旋转，电流就会持续流过绕组故障，从而导致齿槽转矩和过热，并且都是危险的。
例如，由于变频器停机，在高速下的磁场减弱会导致不受控制的发电，并且逆变器的直流母线电压可能上升到危险的水平。
除了那些装有钐钴磁体的永磁电机外，操作温度是另一个重要的限制。
而由于逆变器故障而产生的高电动机电流会导致退磁。
的最大速度受机械磁铁保持力的限制。
如果永磁电机损坏，修理它通常需要返回到工厂，因为安全地提取和处理转子是困难的。
最后，报废时的回收也很麻烦，尽管当前稀土材料的高价值可能会使这种材料更具经济可行性。
尽管存在这些缺点，永磁电机仍然在低速和甜点效率方面保持无与伦比的地位，而且在尺寸和重量至关重要的情况下，它们都非常有用。
