自洁式过滤器原理
最新各种过滤器原理总结(图片)
1 自动反冲洗过滤器工作原理全自动自清洗过滤器工作原理（一）水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。
同时，电力马达带动吸污管沿轴向做螺旋运动。
吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
整个冲洗过程只需数十秒钟。
排污阀在清洗结束时关闭。
过滤器开始准备下一个冲洗周期。
全自动自清洗过滤器工作原理（二）待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。
通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
全自动自清洗过滤器工作原理（三）水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。
当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。
当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
自清洗过滤器的工作原理
自清洗过滤器的工作原理
嘿呀！今天咱们就来好好聊聊自清洗过滤器的工作原理呢！
首先呀，咱们得搞清楚啥是自清洗过滤器！哇，简单来说，它就是一种能自己给自己“洗澡”的过滤器呀！
那它到底是咋工作的呢？听我慢慢道来！
1. 过滤过程哎呀呀！水或者其他需要过滤的液体，从过滤器的入口进来啦！这里面有个精密的过滤元件呢，像是滤网啥的。
液体中的杂质呀，就被挡在滤网外面啦！干净的液体就顺利通过，从出口出去啦！
2. 监测环节哇塞！这过滤器可聪明啦，它有专门的监测装置呢！能时刻留意滤网是不是被杂质堵得太厉害啦？要是堵得差不多了，那可就要启动清洗程序啦！
3. 清洗启动哎呀！一旦监测到需要清洗，自清洗过滤器就开始大显身手啦！它会有一些特别的装置开始工作哟！
4. 清洗方式嘿！有的是通过反冲洗，就是让水流反过来冲，把杂质冲掉；还有的是通过刷子或者其他的机械方式，把滤网上的杂质给弄下来呢！
5. 杂质排出哇！被清洗下来的杂质，会通过专门的通道排出去，可不能留在过滤器里面捣乱呀！
6. 恢复过滤哎呀呀！清洗完之后，过滤器就又精神抖擞地开始正常过滤工作啦，周而复始，一直为我们提供干净的液体呢！
总之呢，自清洗过滤器的工作原理就是这么神奇又实用呀！它让
过滤工作变得更加高效和方便啦！你说是不是哇？。

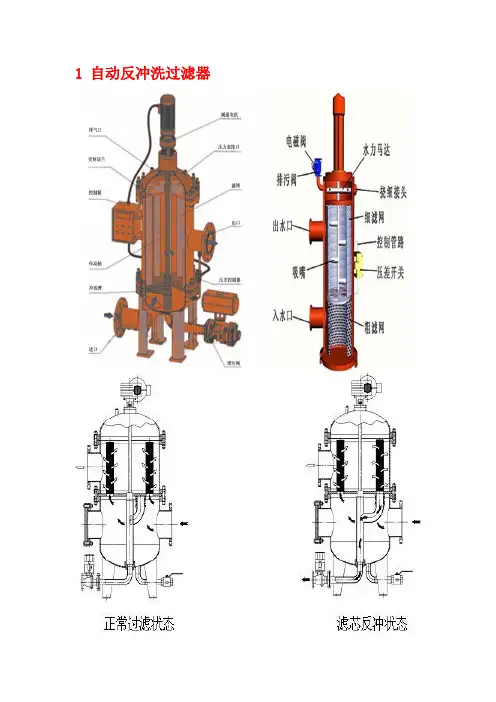

各种过滤器原理总结(图片)
1 自动反冲洗过滤器工作原理全自动自清洗过滤器工作原理（一）水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。
同时，电力马达带动吸污管沿轴向做螺旋运动。
吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
整个冲洗过程只需数十秒钟。
排污阀在清洗结束时关闭。
过滤器开始准备下一个冲洗周期。
全自动自清洗过滤器工作原理（二）待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。
通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
全自动自清洗过滤器工作原理（三）水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。
当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。
当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。

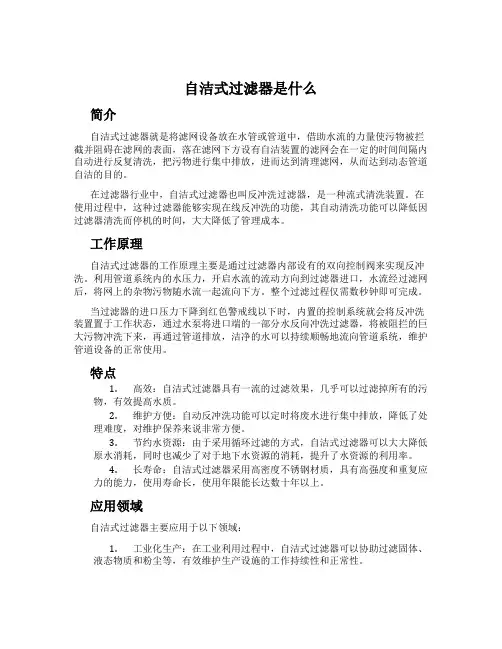

自洁式过滤器是什么
自洁式过滤器是什么简介自洁式过滤器就是将滤网设备放在水管或管道中，借助水流的力量使污物被拦截并阻碍在滤网的表面，落在滤网下方设有自洁装置的滤网会在一定的时间间隔内自动进行反复清洗，把污物进行集中排放，进而达到清理滤网，从而达到动态管道自洁的目的。
在过滤器行业中，自洁式过滤器也叫反冲洗过滤器，是一种流式清洗装置。
在使用过程中，这种过滤器能够实现在线反冲洗的功能，其自动清洗功能可以降低因过滤器清洗而停机的时间，大大降低了管理成本。
工作原理自洁式过滤器的工作原理主要是通过过滤器内部设有的双向控制阀来实现反冲洗。
利用管道系统内的水压力，开启水流的流动方向到过滤器进口，水流经过滤网后，将网上的杂物污物随水流一起流向下方。
整个过滤过程仅需数秒钟即可完成。
当过滤器的进口压力下降到红色警戒线以下时，内置的控制系统就会将反冲洗装置置于工作状态，通过水泵将进口端的一部分水反向冲洗过滤器，将被阻拦的巨大污物冲洗下来，再通过管道排放，洁净的水可以持续顺畅地流向管道系统，维护管道设备的正常使用。
特点1.高效：自洁式过滤器具有一流的过滤效果，几乎可以过滤掉所有的污物，有效提高水质。
2.维护方便：自动反冲洗功能可以定时将废水进行集中排放，降低了处理难度，对维护保养来说非常方便。
3.节约水资源：由于采用循环过滤的方式，自洁式过滤器可以大大降低原水消耗，同时也减少了对于地下水资源的消耗，提升了水资源的利用率。
4.长寿命：自洁式过滤器采用高密度不锈钢材质，具有高强度和重复应力的能力，使用寿命长，使用年限能长达数十年以上。
应用领域自洁式过滤器主要应用于以下领域：1.工业化生产：在工业利用过程中，自洁式过滤器可以协助过滤固体、液态物质和粉尘等，有效维护生产设施的工作持续性和正常性。
2.自来水净化：自洁式过滤器可以对自来水进行过滤，减少水质中的污染物质，使自来水变得更加清澈无色，而且无任何异味。
3.园林景观：作为园林流体装置，自洁式过滤器可以大大提高景观大观的观赏性和艺术性，同时也保证了流水设施的可靠性和泵站的稳定输出。

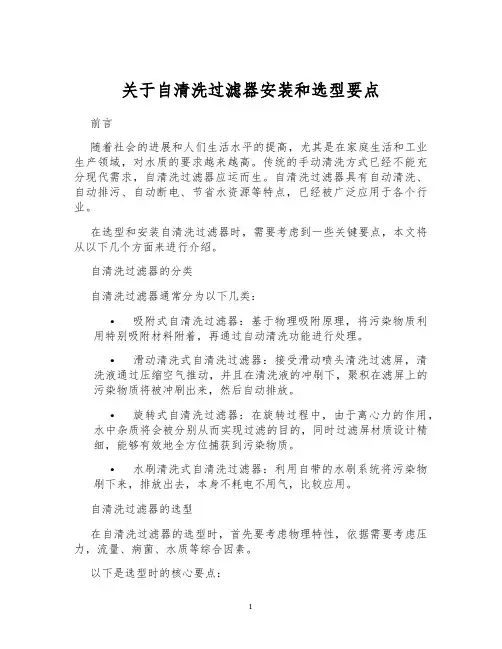

关于自清洗过滤器安装和选型要点
关于自清洗过滤器安装和选型要点前言随着社会的进展和人们生活水平的提高，尤其是在家庭生活和工业生产领域，对水质的要求越来越高。
传统的手动清洗方式已经不能充分现代需求，自清洗过滤器应运而生。
自清洗过滤器具有自动清洗、自动排污、自动断电、节省水资源等特点，已经被广泛应用于各个行业。
在选型和安装自清洗过滤器时，需要考虑到一些关键要点，本文将从以下几个方面来进行介绍。
自清洗过滤器的分类自清洗过滤器通常分为以下几类：•吸附式自清洗过滤器：基于物理吸附原理，将污染物质利用特别吸附材料附着，再通过自动清洗功能进行处理。
•滑动清洗式自清洗过滤器：接受滑动喷头清洗过滤屏，清洗液通过压缩空气推动，并且在清洗液的冲刷下，聚积在滤屏上的污染物质将被冲刷出来，然后自动排放。
•旋转式自清洗过滤器：在旋转过程中，由于离心力的作用，水中杂质将会被分别从而实现过滤的目的，同时过滤屏材质设计精细，能够有效地全方位捕获到污染物质。
•水刷清洗式自清洗过滤器：利用自带的水刷系统将污染物刷下来，排放出去，本身不耗电不用气，比较应用。
自清洗过滤器的选型在自清洗过滤器的选型时，首先要考虑物理特性，依据需要考虑压力，流量、病菌、水质等综合因素。
以下是选型时的核心要点：1.流量：自清洗过滤器的流量是需要考虑的紧要因素。
在选择自清洗过滤器时，可以参考管道的直径以及所需流量。
2.过滤精度：过滤精度的选定要视实在情况而定，可依据污染物质尺寸和生活用水需求进行选择。
3.依据使用环境选择：自清洗过滤器可用于家庭生活和工业生产领域，应选择环境适应性较好的。
4.自动掌控模式：自动掌控模式应要充分所需掌控条件，如压力、流量大小、清洗间隔等，以充分发挥过滤器的效果。
自清洗过滤器的安装自清洗过滤器的安装步骤如下：1.确认安装位置。
自清洗过滤器应安装在水泵和水管之间，以保护流量计、水表和其他设备。
2.确认安装方向。
过滤器必需依照水流方向安装，以确保过滤器的效果。
3.连接水管。

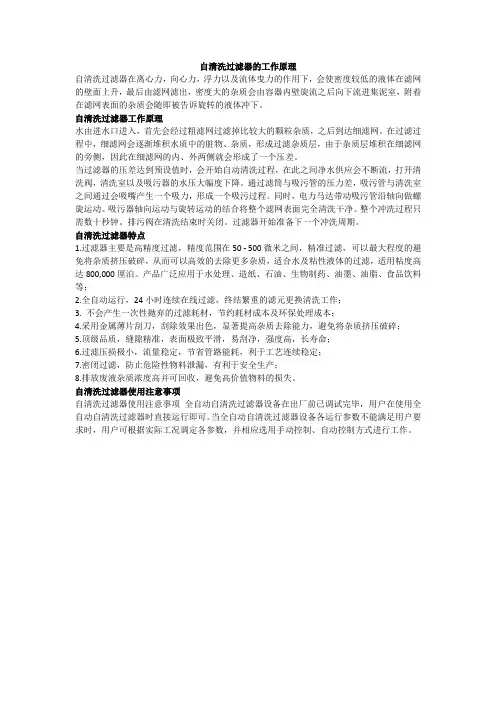

自清洗过滤器的工作原理
自清洗过滤器的工作原理自清洗过滤器在离心力，向心力，浮力以及流体曳力的作用下，会使密度较低的液体在滤网的壁面上升，最后由滤网滤出，密度大的杂质会由容器内壁旋流之后向下流进集泥室，附着在滤网表面的杂质会随即被告诉旋转的液体冲下。
自清洗过滤器工作原理水由进水口进入，首先会经过粗滤网过滤掉比较大的颗粒杂质，之后到达细滤网。
在过滤过程中，细滤网会逐渐堆积水质中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的旁侧，因此在细滤网的内、外两侧就会形成了一个压差。
当过滤器的压差达到预设值时，会开始自动清洗过程，在此之间净水供应会不断流，打开清洗阀，清洗室以及吸污器的水压大幅度下降。
通过滤筒与吸污管的压力差，吸污管与清洗室之间通过会吸嘴产生一个吸力，形成一个吸污过程。
同时，电力马达带动吸污管沿轴向做螺旋运动。
吸污器轴向运动与旋转运动的结合将整个滤网表面完全清洗干净。
整个冲洗过程只需数十秒钟。
排污阀在清洗结束时关闭。
过滤器开始准备下一个冲洗周期。
自清洗过滤器特点1.过滤器主要是高精度过滤，精度范围在50 - 500微米之间，精准过滤，可以最大程度的避免将杂质挤压破碎，从而可以高效的去除更多杂质，适合水及粘性液体的过滤，适用粘度高达800,000厘泊。
产品广泛应用于水处理、造纸、石油、生物制药、油墨、油脂、食品饮料等；2.全自动运行，24小时连续在线过滤，终结繁重的滤元更换清洗工作；3. 不会产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成本；4.采用金属薄片刮刀，刮除效果出色，显著提高杂质去除能力，避免将杂质挤压破碎；5.顶级品质，缝隙精准，表面极致平滑，易刮净，强度高，长寿命；6.过滤压损极小，流量稳定，节省管路能耗，利于工艺连续稳定；7.密闭过滤，防止危险性物料泄漏，有利于安全生产；8.排放废液杂质浓度高并可回收，避免高价值物料的损失。
自清洗过滤器使用注意事项自清洗过滤器使用注意事项全自动自清洗过滤器设备在出厂前已调试完毕，用户在使用全自动自清洗过滤器时直接运行即可。
自清洗过滤器工作原理
自清洗过滤器工作原理
该设备主要由压力传感器、连接管、过滤器进出口、排污阀和控制开关组成。
当系统的压力大于设定值时，则由连接管和排污阀分别从前后方向将污物排出；当系统的压力小于设定值时，则由前后方向将污物拉进过滤器本体。
当系统正常工作时，液体进入过滤器本体并开始形成自清洗过程，由于滤芯内部和外部的污物被过滤下来并随着水流向下游而排出，使过滤器内始终保持清洁。
由于自清洗过程中过滤液的不断补充，使过滤效果不断提高，同时由于系统中压力的变化，使过滤器本体产生一定的膨胀量（即自清洗力），这样便可以对滤芯进行自动清洗。
当系统中有污染物质进入或系统内部产生压差时，自清洗过滤器本体及控制开关发出信号，并驱动排污阀打开排污。
排污阀打开时排污液通过连接管进入过滤器本体并形成自清洗过程，随着污物的不断排出，排污阀关闭，自清洗过程结束。
当过滤器本体及控制开关处于“自清洗”状态时（此时过滤器内压差为零）则停止自清洗过程。
—— 1 —1 —。
空分车间机组结构设备及工作原理
♥ 汽轮机： （1）汽轮机作用： 利用高压蒸汽拖动叶轮转动，从而带动空压机和增压机转 动。 （2）汽轮机组成： ▲轴： ▲叶轮： ▲汽缸：采用上猫爪支撑形式。 ▲径向轴承：二油楔轴承
▲推力轴承：保持转子的正确位置（每只轴承 有二组 推力瓦，每组有八块扇形推力瓦 块。） ▲支撑轴瓦： ▲止推轴瓦：
♦专用喷嘴：经过隔膜阀后，气体进入喷嘴。 ♣压缩空气管路 （2）控制系统：脉冲控制仪、差压变送器、控制电 ）控制系统：脉冲控制仪、差压变送器、控制电 路。
3：自洁式过滤器工作原理； （1）过滤原理： （2）反吹原理： 4：自洁式过滤器的优点： （1）过滤效率高，寿命长，能抗水雾。
（2）自动反吹清扫灰尘达到自洁。
◆射汽抽气器： （1）原理：文丘里原理
（2）分类： Ⅰ启动抽气器：开车前对凝汽器抽真空。 Ⅱ开工抽气器：两级抽气器。
☀大气安全阀：
☻顶轴油泵： • 作用：防止轴和轴瓦摩擦，使轴受损。
●定子：机壳、扩压器、弯道、回流器、隔 板、轴承。
（3）空压机工作原理：
（4）冲洗水箱： a.作用：消除空压机叶轮的积碳现象。 b.冲洗部位：对空压机转子和叶轮进行冲洗。 （5）喘振：在流量减少到一定程时所发生的非 正常工况下的振动。 a.喘振现象： b.防止发生喘振措施：
♠增压机：三段七级压缩，三个外置冷却器 （1）增压机作用：为后系统提供压力空气。 （2）增压机组成：转子 定子 （3）增压机工作原理： （4）增压机冷却器：一二段为直列管式、三段为 釜头式。 釜头式可以减少由于高温引起的膨胀，保证安 全运行。 一二段水走管程，三段气走管程。 a.冷却介质：循环水。 a.冷却介质：循环水。 b.热源：增压空气 b.热源：增压空气
（3）工作原理： 高压蒸汽在汽轮机内进行二次能量转化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自洁式过滤器（ZJ）
一、性能
过滤器压力损失120- 350Pa。
用电功率0.1～0.7KW。
反吹空气量为≤0.1～0.3m3/min。
二、结构及工作原理
1．结构
ZJ由滤筒、文氏管、净气管、脉冲自洁压缩空气配管、前置初过滤器、钢架以及电控箱、电脑等组成。
净气室用优质涂装（静电喷塑）。
2．工作原理
在压缩机吸气侧负压的作用下， ZJ吸入周围环境空气，由于重力、静电、接触阻留、惯性扩散等综合作用，空气中的灰尘沉积在过滤筒滤料的外表面，清洁气在净气室汇合，经出气管进入压缩机。
当DCS（Distributed Control System ）发出自洁指令，电磁阀会瞬间打开约1秒，送出一股压力为0.4MPa～0.8 MPa 脉冲气流，经文氏管喷射，卷吸，压缩的作用把过滤筒外表的积灰吹掉。
这种反吹自洁过程是间断的，每次仅少数筒（1～6个）处于反吹自洁状态，其余更多的筒仍在继续工作。
所以ZJ具有在线自洁功能，保证压缩机连续工作。
文氏管（Venturi tube）因意大利物理学家文丘里(Giovanni Battista Venturi ，1746-1822)得名，又名喉形管。
文氏管可作为测定流速的仪表，叫文丘里流速计；也可用作高效率的气体冷却、净化或吸收设备；用于气体除尘的称为文丘里洗涤计。
文氏管与文丘里效应相关；对一个断面变化的圆锥管（大→小→大），最小处叫“喉颈”，气体流过时，由于管的截面缩小，流速增大而压强降低；喉颈处截面最小，流速最大压强最小；在同一时间内流过每一断面积的流体体积相等；流体流经文氏管，因截面积变化产生速度变化，便产生压力差，测出压力差即可求出流量。
A.流量计
测量流体压差而确定流量的装置。
由意大利物理学家G.B.文丘里发明而得名。
其构造如图，由等直径入口段、收缩段、等直径喉道和扩散段等组成，串联于管路中。
设入口段和喉道处流体平均流速、静压和管道截面面积分别为v1、p1、S1和v2、p2、S2，密度ρ不变，根据连续性方程S1v1＝S2v2＝Q和
伯努利方程p1＋()ρv12＝p2＋()ρv22（假定管轴线水平），可导出流量。
除压差（p1－p2）外均为已知数，故测量此压差即可求得流量。
对于液体，于入口段和喉道处分别安装测压管即可测出此压差(如图)；对于气体，应敷设测压孔，通过导管将压力传输至压力计。
为避免出现流动分离，收缩段型线应光滑，扩散段的扩散角不能过大，如不超过7°～8°。
B.自洁式过滤器反吹
文丘里管其主要作用是诱导二次气流。
滤袋清灰时，在高速气流通过文氏管时诱导5-8倍于喷吹压缩空气的二次空气进入滤袋，造成滤袋瞬间急剧膨胀，由于气流的反向作用，便积附在滤袋上的粉尘脱落。
文氏管大大提高了脉冲喷吹强度与效果，降低了压缩空气的用量，节省了能源。
