三相异步电动机接线盒内部接线图
一、三相异步电动机接线盒内部接线图
三相异步电动机接线盒内部接线图
二、三相异步电动机星型接法
接线图
示意图
注：粗线为短接片
三、三相异步电动机三角形接法接线图
示意图
注：粗线为短接片
三相异步电动机接线图
三相异步电动机接线图 2010年02月25日星期10:49 A.M. 三相异步电机接线图: 三相电动机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端，另一头叫末端。规定第一相绕组首端用 D 1表示，末端用 D 4表示；第二相绕组首端用D2表示，末端用 D5 表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6 的标记，见图(1) 。三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3 分别接入A、B、C相电源，如图(2) 所示。而三角形接法则是将第一相绕组的首端 D 1 与第三相绕组的末端D6 相连接，再接入一相电源；第二相绕组的首端D2 与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5 相连接，再接入第三相电源。即在接线板上将接线柱D1 和D6、D2 和D4、D3 和D5分别用铜片连接起来，再分别接入三相电源，如图(3) 所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6 倒过来作为首端，而将D1、D2、D3 作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
电机控制线路图大全
电机控制线路图大全 Y-△（星三角）降压启动控制线路-接触器应用接线图 Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。 Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。 OX3—13型Y-△自动启动器的控制线路如图11—11所示。（https://www.360docs.net/doc/3011342712.html,） 合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl 主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路
星形——三角形降压起动控制线路 星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。 １．按钮、接触器控制 Y —△降压起动控制线路 图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。 ２．时间继电器控制 Y —△降压起动控制线路 图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。 图2定子串电阻降压起动控制线路
采用单相电源供电的三相异步电动机接线方法
采用单相电源供电的三相异步电动机接线方法 三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点，被广泛应用于工农业生产。三相电动机的电源应是三相电源，但实际上常会遇到只有单相电源的问题，特别是在家用电器上用的都是单相电动机，坏了以后想用三相电动机代替，就必须做适当的改接，以使三相电动机适应于单相电源而正常工作，下面具体谈其接线方法。 改接原理 三相异步电机是利用三相互隔120°角度的平衡电流，通过定子绕组时产生一个随时间变化的旋转磁场，以驱使电动机运转工作的。在谈到三相异步电机改单相使用之前，先要说明单相异步电动机旋转磁场建立问题，单相电动机只有在建立旋转磁场后才能够起动。它之所以没有初始起动转距，是因为在单相绕组中建立起的磁场不是旋转的，而是脉动的，换句话说，它对定子来讲是不动的。在这种情况下，定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的，因为没有旋转磁场，所以就不能使电机起动运转。但是电动机内部两个绕组的位置有空间角度差，若设法再产生一不同相的电流，使两相电流在时间上有一定的相位差，才能产生旋转磁场，使电机起动。因此单相电动机的定子除了有工作绕组外，还必须有起动绕组。根据此原理，可利用三相异步电机定子的三相绕组，将其中一相绕组线圈采用电容或电感移相的方法，使两相通过不同的电流，这样就能建立旋转磁场，使电动机起动运转。当三相异步电机改为单相电源使用时，其功率仅是原来的2／3。 改接方法 要把三相电机使用在单相电源上，可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联，再与另一相绕组并联接入电源。这时，两个绕组里的磁通量在空间上虽然有相位差，但因工作绕组和起动绕组都是接在同一电源上，如按时间来讲，电流是相同的。因此，只有在起动绕组上串联一只电容器、电感线圈或电阻，才能使电流有相位差。在接法上为了增大起动转矩，可用一台自耦变压器将单相电源的电压由220v升到380V，示意图如图1所示。一般小型电动机均为Y接，对Y接的三相异步电动机用此种方法接线，应将串入电容c的绕组接线端子接在自耦变压器起头端子上，如需改变转轴转动方向，可按图2接线。 如果不升高电压，接在220V的电源也可用此图示。因为原来接三相380V电源电压的绕组，现在用于220V电源，电压太低了，所以转矩太低。 图3接线转矩太低，若增大力矩可将移相电容串入二相绕组连在一起的线圈中，用此绕组为起动绕组，单只线圈直接接在220V电源上，见图4。 图3、图4如果需要改变转轴转动方向，可将起动绕组或运转绕组的头尾换一下就可。 两个绕组串联后的磁矩(其中一相反串)是由两个夹角互为60°磁矩合成的(如图5)，其磁矩远远大于由两个夹角互为120°合成的磁矩(如图6两绕组顺串)，所以图5接线的起动转矩
三相异步电动机的接线判别
三相异步电动机的接线判别(附图) 检修或重绕三相异步电动机三相绕组的六条引出线，头、尾必须分清，否则在接线盒内无法正确接线。按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号(旧标号为D1，D4，D2，D5，D3，D6)。其中U1、U2表示第一相绕组的头、尾端；V1、V2表示第二相绕组的头、尾端；W1、W2表示第三相绕组的头、尾端。不同字母表示不同相别，相同数字表示同为头或尾。检修电动机时，如果六条引线上标号完整，只有接线盒内接线板损坏，可按电动机铭牌上规定的接法更换接线板，正确接线即可。电动机接线方法分为星形(Y)、三角形(△)两种连接方法。如图l所示。如果六条引线上的标号已被破坏或重绕电动机绕组后，就必须先确定六条引线的头、尾端进行标号，然后再按规定接到接线板上。 绕组头、尾确定的方法如下： 1．用万用表电阻档测量确定每相绕组的两个线端。电阻值近似为零时，两表笔所接为一组绕组的两个端，依次分清三个绕组的各两端。 2．万用表法l。 ①万用表置mA档，按图2接线。假设一端接线为头(U1、Vl、W1)，另一端接线为尾(U2、V2、W2)。 ②用手转动转子，如万用表指针不动，表明假设正确。如万用表指针摆动，表明假设错误，应对调其中一相绕组头、尾端后重试，直至万用表不摆动时，即可将连在一起的3个线头确定为头或尾。 检修或重绕三相异步电动机三相绕组的六条引出线，头、尾必须分清，否则在接线盒内无法正确接线。按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号(旧标号为D1，D4，D2，D5，D3，D6)。其中U1、U2表示第一相绕组的头、尾端；V1、V2表示第二相绕组的头、尾端；W1、W2表示第三相绕组的头、尾端。不同字母表示不同相别，相同数字表示同为头或尾。检修电动机时，如果六条引线上标号完整，只有接线盒内接线板损坏，可按电动机铭牌上规定的接法更换接线板，正确接线即可。电动机接线方法分为星形(Y)、三角形(△)两种连接方法。如图l所示。如果六条引线上的标号已被破坏或重绕电动机绕组后，就必须先确定六条引线的头、尾端进行标号，然后再按规定接到接线板上。
三相异步电动机的接法与星三角起动
三相异步电动机的接法与星三角起动 目前电动机的接法有两种（参考电机铭牌）： 一：额定电压380V/220V，接法为星三角。这表明电机每相绕组的额定电压为220V，如果电源线电压220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。切不可误将星形接成三角形，将烧毁电机。 二：额定电压为 380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。如电机已经是星形接法，则不能再接到380V电源上。再说星—三角降压起动： 目前， 我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。星型起动的目的是降低电机的起动电流，减少对电网的冲击。星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），
待电动机转速接近额定转速时，转为三角形运转。由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。三相异步电动机分星形链接和角形链接两种。 星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示 那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接： 把电机三相线圈的每一相的绕组的始端依次相接的连接方式。 （如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连， Y和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连
种电动机电气控制电路接线图 (1)
54种电动机电气控制电路接线图
将电流互感器上的S1和S2端子引出两跟线，和配电柜上的电流表的两个接线柱I1、I2分别接上。再将S2同时接地进行保护。防止开路后出现高电动势造成触电事故。 三相四线制有功电度表电流互感器接线图 通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。 但是，这种按法非常危险： 第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。然而规程规定：互感器二次回路必须有一点接地。 第二，因电度表的电压、电流接线端子和互感器二次回路均带380／220V电压，在带电工作中、要时刻注意不能误碰。第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。 一、找线圈首末端，本质是找同名端，异步电动机的三相定子绕组有六个出线端，也就有三个首端和三相末端。一般情况下，首端会标以A、B、C，而末端会标以X、Y、Z，同一个绕组电流流入和流出产生的磁场大小是一样的，但其方向有了差别，对三相的合成磁场就有了增强和减弱之分，这直接导致电机的力矩变化，从而影响运转困难，而且增强或者削弱磁场磁通，影响电机寿命。在接线时候如果没有按照首和末端的标记来接，在电动机起动时候磁势和电流就会不平衡，从而引起绕组发热和振动以及有噪音，甚至造成电动机不能起动因过热而烧毁。由于某些原因定子绕组六个出线端标记无法辨认，可以通过的实验方法来判
三相异步电动机结构图解
三相异步电动机结构图解 图1封闭式三相异步电动机的结构 1—端盖2—轴承3—机座4—定子绕组5—转子 6—轴承7—端盖8—风扇9—风罩10—接线盒 异步电动机的结构也可分为定子.转子两大部分。定子就是电机中固定不动的部分，转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。异步电动机的空气隙较其他类型的电动机气隙要小，一般为
0.2mm～2mm。 三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。不管外形如何电动机结构 基本上是相同的。现以封闭式电动机为例介绍三相异步电动机的结构。如图1所示是一台封闭式三相异步电动机解体后的零部件图。 1.定子部分 定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。 (1)机座。机座用来支承定子铁心和固定端盖。中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。 (2)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式 图2 笼型异步电动机的转子绕组形式 (3)定子绕组。定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。它的作用就是利用通入的三相交流电产生旋转磁场。通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。槽口用槽楔(一般为竹制)塞紧。槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。 (4)轴承。轴承是电动机定.转子衔接的部位，轴承有滚动轴承和滑动轴承两类，滚动轴承又有滚珠轴承(也称为球轴承)，目前多数电动机都采用滚动轴承。这种轴承的外部有贮存润滑油的油箱，轴承上还装有油环，轴转动时带动油环转动，把油箱中的润滑油带到轴与轴承的接触面上。为使润滑油能分布在整个接触面上，轴承上紧贴轴的一面一般开有油槽。
三相异步电动机星形接法(Y)和三角形接法(Δ)
三相异步电动机星形接法（Y）和三角形接法（Δ） 3）每根绕组都有两个接头，一为首端，一为尾端。图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。 2．三相异步电机的出线盒里有那些标志？它们代表什么意义？ 答：电机走子绕组的引出线，都集中引到出线盒内，以便接线。所以出线盒也叫接线盒．接线盒内设有相互绝缘的接线柱，有的还设有接地螺钉。 （l）绕组引出线标志 Y系列电机第一相、第二相、第三相的首端分别为 U 1、 V 1 、 W 1 ；尾端分 别为U 2、V 2 、W 2 。 JO 2老系列电机第一相、第二相、第三相的首端分别为D l 、D 2 、D 3 ；尾端分别 为D 4、D 5 、 D 6 。 有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电 机为U、V、W，在老系列电机为D 1、D 2 、D 3 。要是有第四根标志为N的引出线， 这是星接绕组的中性点。 （2）接线螺技标志 与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹（3）接地螺钉的标志 3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？ 答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。功率大的电机，在每相绕组里由两条或两条以上的支路并联。星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。当然也可以把三个首端连在一起，由三个尾端去接电源。但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
电机正反转控制电路及实际接线图
三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。 在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可
以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。 可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。 图1中的FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常开触点断开，常开触点闭合。其常闭触点与接触器的线圈串联，过载时接触其线圈断电，电机停止运行，起到保护作用。 有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，及常开触点断开，常闭触点闭合。这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联，这反而可以节约PLC的一个输入点。 有的热继电器有自动复位功能，即热继电器动作后电机停止转，串接在主回路中的热继电器的原件冷却，热继电器的触点自动恢复原状。如果这种热断电器的常闭触点仍然接在PLC的输出回路，电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转，可能会造成设备和人身事故。因此有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它的触点接在PLC的输入端（可接常开触点或常闭触点），用梯形图来实现点击的过载保护。如果用电子式电机过载保护来代替热继电器，也应注意它的复位. 电动机正反转实物接线图
三相异步电动机的正确接线
三相异步电动机的正确接线 万里安徽省广德县供电局(242200) 大多数电工都知道，三相电动机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端，另一头叫末端。规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。三相定子绕组的六根端头可将三相定子绕组 接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D 4、D 5 、D 6 三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即 将D 1、D 2 、D 3 分别接入A、B、C相电源，如图(2)所示。而三角形接法则是将第 一相绕组的首端D 1与第三相绕组的末端D 6 相连接，再接入一相电源；第二 相绕组的首端D 2与第一相绕组的末端D 4 相连接，再接入第二相电源；第三相绕 组的首端D 3与第二相绕组的末端D 5 相连接，再接入第三相电源。即在接线板上 将接线柱D 1和D 6 、D 2 和D 4 、D 3 和D 5 分别用铜片连接起来，再分别接入三相电源， 如图(3)所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端 D 4、D 5 、D 6 倒过来作为首端，而将D 1 、D 2 、D 3 作为末端，但绝不可单独将一相绕组 的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。下面就绕组接线错误予以具体的分析。 1错将应接成星形运行的异步电动机接成三角形运行时的不良后果。 一台应接成星形动行的电动机，其定子每相绕组承受的电压(相电压)是电动机额定电压( 电源线电压)的1/倍(即0．58倍)。若误接成三角形运行，其
三相异步电动机控制电路图
三相异步电动机的控制 1．直接启动控制电路 直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说， 电动机的容量不大于直接供电变压器容量的20％~30％时，都可以直接启 动。 1）．点动控制 合上开关QF ，三相电源被引入控 制电路，但电动机还不能起动。按下按钮SF ，接触器KM 线圈通电，衔铁吸合，常开主触点接通，电动机定子接入 三相电源起动运转。松开按钮SF ， 图5-13 点动控制 接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。 2).直接起动控制 （1）起动过程。按下起动按钮SF ，接触器KM 线圈通电，与SF 并联的KM 的辅助常开触点闭合，以保 证松开按钮SF 后KM 线圈持续通电，串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。 （2）停止过程。按下停止按钮SS ，接触器KM 线圈断电，与SF 并联的KM 的辅助常开触点断开，以保 证松开按钮SS 后KM 线圈持续失电，串联在电动机回路中的KM 的主触点持续断开，电动机停转。 与SF 并联的KM 的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压 保护。 图5-14直接起动控制 ? 起短路保护的是串接在主电路中的熔断器FU 。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。 ? 起过载保护的是热继电器KH 。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。同时KM 辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下KH 的复位按钮，使KH 的常闭触点复位（闭合）即可。 ? 起零压（或欠压）保护的是接触器KM 本身。当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
电动机接线图
电动机接线图_三相电机接线图_三相异步电动机接线图 摘要: 三相电动机接线盒三相异步电动机y接时，接线盒里，连接片的连接方式三相异步电动机角接时，接线盒连接片的连接方式学习三相异步电动机的两种接法今天在现场学了点三相异步电机的基本接法：星型接法和三角接法。 三相异步电动机接线示意图三相异步电动机的三相定子绕组每相绕组都有两个引出线头，总共六个引出线头，分别以U1、U2；V1、V2；W1、W2表示。这六个引出线头引入电机接线盒的接线柱上，见图一。图一三相异步电动机三角形接法示意图如下：图二三相异步电动机三角形接法三相异步电动机星形接法示意图如下：图三三相异步电动机星形接法 三相电动机接线盒 星型接法
三角接法 三相异步电动机y接时，接线盒里，连接片的连接方式 三相异步电动机角接时，接线盒连接片的连接方式
学习三相异步电动机的两种接法 今天在现场学了点三相异步电机的基本接法：星型接法和三角接法。虽然是些很简单的东西，但勉。 星型接法 三角接法 图片都是从网上找的，借花献佛，嘿嘿。下面是我从网上找的，星型接法和三角接法的区别。 在承受相同电压及相同线径的绕组线圈中，星型接法比三角型接法每相匝数少根号3 倍(1.732倍)，功率也小根号3倍。成品电机的接法已固定为承受电压380V，一般不适宜更改。只有三相电压级别与正常380V不同时才改变接法，如三相电压220V级别时，原三相电压 380V星型接法改为三角型接法就能适用；如三相电压660V级别时，原三相电压380V三角型 接法改为星型接法就能适用，其功率不变。一般小功率电机是星型接法，大功率的是三角接法。额定电压下，应该使用三角形连接的电动机，如果改成星形连接，则属于降压运行，电动机功率减小，启动电流也减少。额定电压下，应该使用星形连接的电动机，如果改成三角形连接，则属于超压运行，是不允许的。大功率电机(三角型接法)起动时的电流很大，为了减少起动电流对线路的冲击，一般采用降压起动，原三角型接法运行改为星型接法起动就是其中一种方法，星型接法起动后转换回三角型接法运行。
三相异步电机接线方法大全
三相异步电机接线方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 三相异步电动机的接线方法有两种，一种是三角形接线，用符号“△”表示；另一种是星形接线，用符号“Y”表示。 所谓三角形接线是把接线盒的六个接线柱中，上下两柱用金属片连接起来后，再分别接电源，如图3-3 (a)所示。所谓星形接线是把上面三个接线柱用金属片连接起来，下面三个接线柱再分别接电源，如图3-3 (b)所示。 图3-2 接线盒中六个线头排列示意图 图3-3 电动机绕组三角形或星形接线
电动机三相绕组究竟按何种方式连接，要看铭牌标明的电压和接线方式，如果铭牌上标着电压220/3 80V，接法△／Y，表明该台电动机有两种接线方式，适应两种不同的电压。如果电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于电动机的额定电压。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
三相异步电机接线图及测量方法
三相异步电机接线图及测量方法 三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。 一头叫做首端，另一头叫末端。规定 第一相绕组首端用D 1表示，末端用D 4表示； 第二相绕组首端用D2表示，末端用D5表示； 第三相绕组首末端分别用D3和D6来表示。 这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，。 三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。而三角形接法则是将 第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源； 第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源； 第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。 即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。
一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。一台三相异步电动机，由于种种原因，接线盒里的端子全坏了，只有6个线头了，请问各位，如何区分这6个线头分别是U1、U2、V1、V2、W1、W2？ 首先用万能表分出三相。 在三相电动机每个绕组的两引出线确定的情况下，可进一步判别三绕组引出线的首尾。 测量方法一： （一）万用表选档：直流50μ （二）测量过程： 1、将电动机三绕组中每一绕组的一根引出线接在一起，余下三根引出线（每个绕组一根）也接在一起。这样做成两组引出线。将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆
三相异步电动机接线图
三相异步电动机接线图 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
三相异步电动机接线图 2010年02月25日星期 10:49 A.M. 三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端，另一头叫末端。规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。即在接线板上将接线柱D1和 D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。 三相电机接线图 2011年05月20日星期五 15:07 电机接线盒 电机y接时，接线盒里，连接片的连接方式
三相异步电动机正反转控制电路图原理及plc接线与编程
三相异步电动机正反转控制电路图原理及plc接线与编程三相异步电动机正反转控制电路图原理及plc 接线与编程 在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。 可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其
三相异步电动机接线图
三相异步电动机接线图 三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。 一头叫做首端 ，另一头叫末端。规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头 引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。三相定子绕组 的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来， 即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流 电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。而三角形接法则是 将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的 首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第 二相绕组的末端D5相连接，再接入第三相电源。即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。一台电 动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相 定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一 起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发 生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过 大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。 三相异步电动机如果是△接线就没有中性点，也就不会有零线的接线端子；星形的话:由于星形接线有个中性点，当三相负载平衡时，此点的电压为零， Ua+Ub+Uc=Um*sin(wt)+Um*sin(wt-120°)+Um*sin(wt+120°)=0，详细计算过程省略，此点可接零线。如果三相线电压为380V,则电机每相绕组上加载的电压为220v。再看线电流，由于 Ia+Ib+Ic=Im*cos(wt)+Im*cos(wt-120 °)+Im*cos(wt+120°)=0，故不用接零线，接了也没用嘛，又不流过电流。不平衡也不接零线则由Ua/Za+Ub/Zb+Uc/Zc决定，此式不等于0，故中性点发生偏移，定子上加载的线电压也发生波动，和原来三相负载平衡时相比，电流还在这三相负载中流动，但电流也发生了波动，比如某相流入，另两相流出，但三相负载中总电流还是平衡的，根据是基尔霍夫电流定律也就是流入多少，还流出多少。 三相四线电表接线图（不带电流互感器）

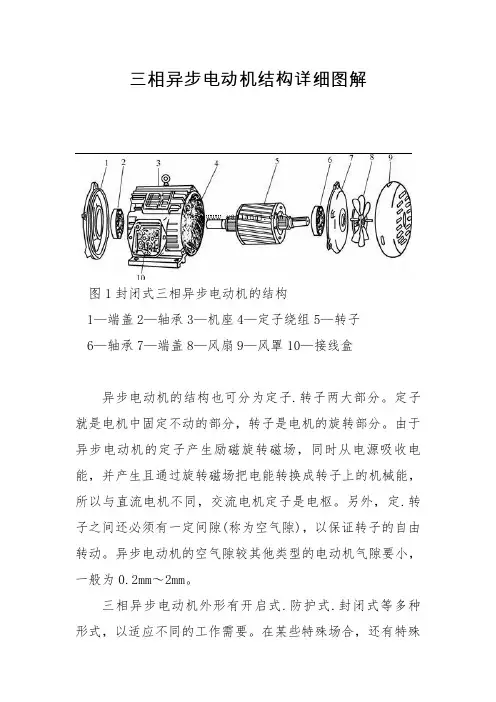

三相异步电动机结构详细图解

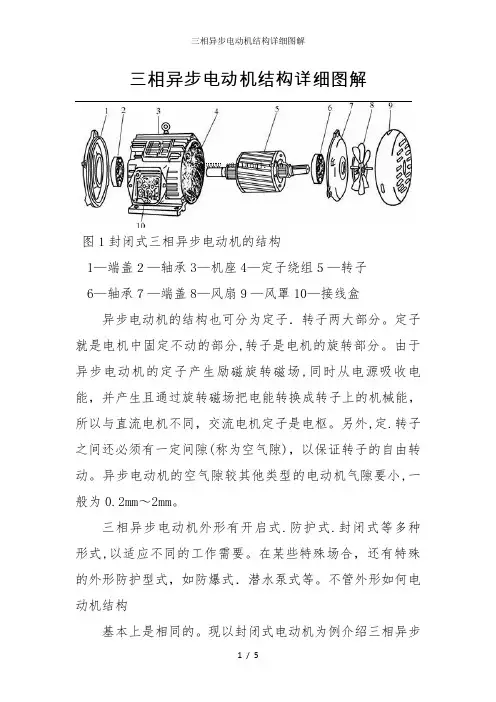

三相异步电动机结构详细图解 图１封闭式三相异步电动机的结构 1—端盖２—轴承3—机座4—定子绕组５—转子 6—轴承７—端盖8—风扇９—风罩10—接线盒 异步电动机的结构也可分为定子．转子两大部分。定子就是电机中固定不动的部分,转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。另外,定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。异步电动机的空气隙较其他类型的电动机气隙要小,一般为0.2mm～2mm。 三相异步电动机外形有开启式.防护式.封闭式等多种形式,以适应不同的工作需要。在某些特殊场合，还有特殊的外形防护型式，如防爆式．潜水泵式等。不管外形如何电动机结构 基本上是相同的。现以封闭式电动机为例介绍三相异步
电动机的结构。如图1所示是一台封闭式三相异步电动机解体后的零部件图。 1.定子部分 定子部分由机座．定子铁心.定子绕组及端盖．轴承等部件组成。 (１)机座。机座用来支承定子铁心和固定端盖。中．小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。 (２)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗，通常用0.5ｍｍ厚的硅钢片叠压成圆筒，硅钢片表面的氧化层（大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。 (a)直条形式(b)斜条形式 图２笼型异步电动机的转子绕组形式 (3)定子绕组。定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。它的作用就是利用通入的三相交流电产生旋转磁场。通
三相异步电动机启动控制原理及接线图
三相异步电动机启动控制原理及接线图
控制电路和主电路都不能接通。所以在电源恢复供电时，电动机就不能自行启动运转，保证了人身和设备的安全。 控制原理：当按下启动按钮SB2后，电源U1相通过热继电器FR动断接点、停止按钮SB1的动断接点、启动按钮SB2动合接点及交流接触器KM的线圈接通电源V1相，使交流接触器线圈带电而动作，其主触头闭合使电动机转动。同时，交流接触器KM的常开辅助触头短接了启动按钮SB2的动合接点，保持交流接触器线圈始终处于带电状态，这就是所谓的自锁（自保）。与启动按钮SB2并联起自锁作用的常开辅助触头称为自锁触头（或自保触头）。 3.三相异步电动机的正反转控制 三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。 控制原理：当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。 互锁原理：接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
常见电动机控制电路图
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
