配电箱安全要求(新版)
配电箱安全技术规定(5篇)
配电箱安全技术规定1.从现场总配电装置至各用电设备，应经过多级配电装置，各级配电装置的容量应与实际负载匹配，其结构型式、盘面布置和系统接线,要做到规范化：1)箱内开关、熔断器、插座等设备齐全完好；2)配线及设备排列整齐，压接牢固，操作面无带电体外露；3)总开关及各分路开关上端设熔断器；4)金属电箱外壳设接地保护；设接零排与接地排；5)每个回路设漏电开关；6)动力和照明分开控制，单独设置单相三眼不等距安全插座，上设漏电开关。
7)门锁齐全、有防雨措施。
2.Ⅰ型电源配电箱(下杆电箱)作为总变配电装置后的第二级配电装置，应靠近用电集中处。
3.Ⅱ型电源配电箱(分电箱)作为第三级配电装置，可直接向负载供电，应做到一闸一机，开关应采用与用电设备相匹配的漏电开关。
4.Ⅲ型电源配电箱,作为搅拌机、卷扬机等专用设备使用的第四级配电装置,应设在设备附近；箱内可设由漏电开关控制的备用插座,供维修时另接设备用。
5.拖线箱作为移动式配电装置，必须有可靠的防雨措施和接地保护，开关或分路熔断器必须与用电设备匹配，同一箱内不得用单相三眼和三相四眼不同电源的插座。
6.各类插座必须符合国家标准，并保护完好，单相电源的设备，必须使用单相三眼插座，插座上方应有单独分路熔断丝保护，插座的接地线不准串联。
7.电力容量在3kW以下的电源总开关可以采用瓷底胶木闸刀开关。
用刀闸作直接控制操作用电设备时，应在刀闸出线侧加装瓷插入式熔断器作保护，并用铜丝将刀闸内熔丝部分直连。
刀闸的静触头应接电源线，动触头接负载，严禁倒送电。
8.各种熔断器的熔体必须严格按规定合理选用，各级熔体应相互匹配。
熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大的熔丝。
容量在60A以上的，可以采用合格的铜熔丝。
9.各级配电箱应明确专人负责，做好检查维修和清洁工作。
箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。
10.施工现场的固定露天电箱、分电箱必须架空设置，其底边距地高度不小于0.5m。
配电箱安全管理规定(最新版)
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________配电箱安全管理规定(最新版)配电箱安全管理规定(最新版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
1、所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理，严禁非电工作业。
2、所有配电箱均应标明其名称、用途、编号，并作出分路标识。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：（1）送电操作顺序为：总配电箱--分配电箱--开关箱（2）停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外）6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。
7、配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
8、配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
9、配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具，与金属尖锐断和强腐蚀介质接触。
2024年低压配电箱的选用方法及安全要求（三篇）
2024年低压配电箱的选用方法及安全要求一、低压配电箱的概述低压配电箱是电力系统中最低一级控制和保护设施，是保障电力系统安全运行最基础的一个环节。
它与工人接触的机会很大，但由于其数量多、分布广，且多属低值品，往往被设备动力部门所忽视，从而使许多低压配电箱处于失控状态，导致了不安全因素的产生，增加了人身触电和电气火灾的危险性。
因此，对低压配电箱的安全选择与使用必须引起我们重视。
二、低压配电箱保护型式的选用低压配电箱保护型式应当根据所在工作场所的条件来选用。
（一）在相对湿度不超过75％，且无粉尘、无腐蚀性气体或蒸气、无易燃易爆物质的危险性较小场所，其低压配电箱可选用开启式的。
（二）在相对湿度接近100％的特别潮湿场所和有腐蚀性气体或蒸气的场所应选用保护型的。
（三）能产生大量粉尘的多尘场所，应选用防尘型配电箱。
（四）在有可燃液体和悬浮状、堆积状可燃粉尘或可燃纤维的H-1级、H-2级火灾危险场所，应选用防尘型的；在有固体可燃物质的H-3级火灾危险场所，可选保护型的。
（五）在爆炸危险场所的选用。
1、在有气体或蒸气爆炸性混合物的场所（1）在正常情况下能形成爆炸性混合物的Q-1级场所应选用隔爆型、防爆通风、充气型的低压配电箱。
（2）在正常情况下不能形成，而在不正常情况下能形成爆炸性混合物的Q-2级场所，可选用任意一种防爆型。
（3）在正常情况下不能形成，而在不正常情况下能形成爆炸性混合物但可能性较小的Q-3级场所，可选用密封型的。
2、在有粉尘或纤维爆炸性混合物的场所。
（1）在正常情况下能形成爆炸性混合物的G-1级场所，可选用任意一级隔爆型、防爆通风型、充气型的。
（2）在正常情况下不能形成而在不正常情况下才能形成爆炸性混合物的G-2级场所，可选用防尘型的。
三、低压配电箱保护装置及安装的基本安全要求低压配电箱除合理选用保护型式外，各电器元件及安装还必须符合《低压配电装置及线路设计规范》和《电气装置安装工程施工及验收规范》中有关的安全规定。
配电箱及开关箱安全操作规程范本
配电箱及开关箱安全操作规程范本一、总则1. 为确保电力设备的正常运行和人身安全，制定本安全操作规程，供配电箱及开关箱操作人员参考和执行。
2. 所涉及的配电箱及开关箱包括低压配电箱、电力仪表箱、开关箱等。
3. 操作人员必须具备相关的电气知识和相关证书，并严格遵守本规程的各项要求。
二、操作前的准备1. 操作人员在进行任何操作前，必须穿戴符合要求的防护服和工具，并佩戴绝缘手套和绝缘鞋。
2. 操作人员必须先检查周围环境是否安全，杜绝操作中可能引发的事故。
3. 操作人员必须确认所需操作的配电箱或开关箱上方是否有设备停电及锁好的标志，确保能够安全操作。
4. 如果在操作过程中发现设备异常，应及时报告相关人员并采取措施避免事故。
三、操作过程1. 操作人员在进入操作区域前，必须按要求装备通气装置和防护眼镜，防止有害气体和异物对眼睛的伤害。
2. 操作人员在操作时必须先切断电源，确保工作环境电压为零，防止触电事故的发生。
3. 操作人员在配电箱及开关箱操作时，必须使用绝缘工具，并确保工具的绝缘性能良好。
4. 操作人员在操作过程中不得随意更换或拆卸设备，以免引发故障或事故。
5. 操作人员在操作过程中严禁使用湿手或带有金属饰物，以免发生触电事故。
6. 操作人员在配电箱及开关箱操作结束后，必须将设备恢复如初，并确保设备周围整洁无杂物。
7. 操作人员在操作过程中发现设备异常，必须及时上报，并配合相关人员进行检修和维护。
四、紧急情况处理1. 在紧急情况下，操作人员必须迅速采取应急措施，并及时报告相关人员。
2. 在紧急情况中，操作人员必须按照应急预案的要求，进行疏散和救援工作，确保人身安全。
五、禁止行为1. 操作人员严禁在未取得相关证书、培训或资质的情况下操作配电箱及开关箱。
2. 操作人员不得擅自修改电气设备和电源回路的线路连接，以免引发电路故障。
3. 操作人员严禁用湿手操作配电箱及开关箱，以免发生触电事故。
4. 操作人员严禁将非电气设备放置在配电箱及开关箱周围，以免引发设备故障。
配电箱及开关箱安全技术规程(三篇)
配电箱及开关箱安全技术规程配电箱及开关箱的安全技术规程是为了确保电器设备运行安全，防止电气事故发生而制定的一系列规定和要求。
下面是配电箱及开关箱安全技术规程的一份简要说明，共计____字。
一、总则1. 配电箱及开关箱安全技术规程是以保证电器设备运行安全为目标，依据相关法律法规和规范要求而制定的文件。
2. 执行本规程的单位和人员应严格按照规定进行操作，确保电器设备运行安全。
二、配电箱及开关箱的安全要求1. 配电箱及开关箱应放置在干燥通风、无腐蚀气体和易燃易爆物品的地方，周围不得有障碍物阻挡。
2. 配电箱及开关箱应定期检查，及时发现并消除零部件缺陷、破损和松动现象。
3. 配电箱及开关箱的防护等级应根据工作环境和使用要求进行选择，确保电器设备的安全运行。
4. 配电箱及开关箱安装时应保证箱体稳固，固定牢靠，连接可靠，线缆整齐，并防止水、尘等杂质进入。
5. 配电箱及开关箱的外观应整洁，标签清晰可辨，接线端子应保持干燥、无污垢。
三、配电箱及开关箱的使用规范1. 配电箱及开关箱使用前，应仔细阅读操作手册，了解使用方法和注意事项。
2. 分配电源时应根据使用电器设备的功率和电压要求进行合理配置，防止过载和短路。
3. 转动配电箱及开关箱的手柄或按下开关按钮时应轻柔平稳，不得用力过大或过小。
4. 使用配电箱及开关箱时应遵循安全操作规程，禁止私拉乱接电源，防止人员触电和火灾等安全事故。
5. 使用完毕后应将手柄或开关按钮归位并关闭箱门，保持配电箱及开关箱的完好及封闭状态。
四、配电箱及开关箱的维护保养1. 定期进行配电箱及开关箱的外观清洁，保持干燥整洁，清除灰尘和杂物。
2. 定期对配电箱及开关箱进行维护保养，检查各项指示灯、显示器和按钮的工作正常性。
3. 定期检查配电箱及开关箱内部的电缆连接是否牢固，是否有松动或腐蚀现象。
4. 定期对配电箱及开关箱的防护等级进行检测，确保其满足使用环境和要求。
五、配电箱及开关箱的故障处理1. 发现配电箱及开关箱有异常工作现象时应立即停止使用，并及时向维修部门报告。

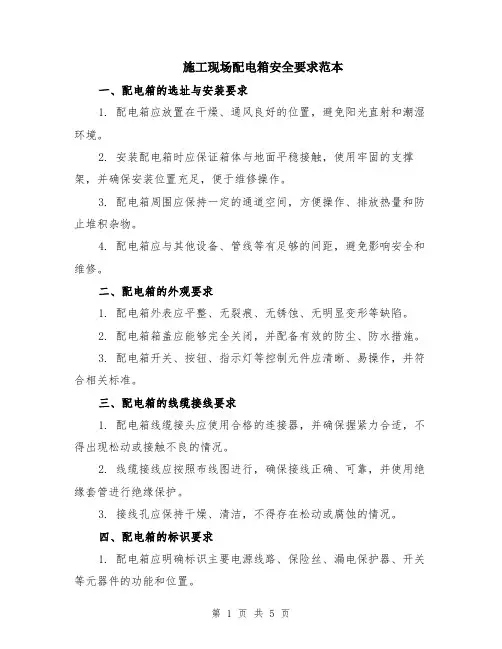

施工现场配电箱安全要求范本（2篇）
施工现场配电箱安全要求范本一、配电箱的选址与安装要求1. 配电箱应放置在干燥、通风良好的位置，避免阳光直射和潮湿环境。
2. 安装配电箱时应保证箱体与地面平稳接触，使用牢固的支撑架，并确保安装位置充足，便于维修操作。
3. 配电箱周围应保持一定的通道空间，方便操作、排放热量和防止堆积杂物。
4. 配电箱应与其他设备、管线等有足够的间距，避免影响安全和维修。
二、配电箱的外观要求1. 配电箱外表应平整、无裂痕、无锈蚀、无明显变形等缺陷。
2. 配电箱箱盖应能够完全关闭，并配备有效的防尘、防水措施。
3. 配电箱开关、按钮、指示灯等控制元件应清晰、易操作，并符合相关标准。
三、配电箱的线缆接线要求1. 配电箱线缆接头应使用合格的连接器，并确保握紧力合适，不得出现松动或接触不良的情况。
2. 线缆接线应按照布线图进行，确保接线正确、可靠，并使用绝缘套管进行绝缘保护。
3. 接线孔应保持干燥、清洁，不得存在松动或腐蚀的情况。
四、配电箱的标识要求1. 配电箱应明确标识主要电源线路、保险丝、漏电保护器、开关等元器件的功能和位置。
2. 标识应使用清晰易读的标识牌，并固定牢固，不得遮挡或损坏。
五、配电箱的维护与检查要求1. 定期对配电箱进行维护检查，包括检查接线是否松动、设备是否正常运行、线缆是否磨损等。
2. 维修时应断开电源并采取必要的安全措施，避免触电和其他意外事故发生。
3. 维修应由专业人员进行，不得擅自拆除或更换设备和线缆。
六、配电箱的用电安全注意事项1. 配电箱的用电负荷不得超过其额定负荷，避免过载运行。
2. 使用或维修配电箱时应戴绝缘手套和鞋套，确保人身安全。
3. 发现设备异常、漏电或其他故障时应立即停止使用并及时通知专业人员进行排查。
七、配电箱的应急处理要求1. 配电箱发生火灾或其他危险事故时，应立即切断电源，并采取灭火措施。
2. 发现漏电或其他安全隐患时，应立即停止使用并通知专业人员进行检修处理。
以上是施工现场配电箱安全要求的范本，企业可根据需求进行适当调整和补充，以保障施工现场电力供应的安全与稳定。
临时用电配电箱及开关箱安全要求
采用两级漏电保 护系统
两级保护：除在末级开关箱内加装漏电保护器外，还要在总配电箱 中加装一级漏电保护器，形成两级保护。
供电系统
TN-S系统的作用
相线碰壳时重复接地可 降低零线上的对地电压
在零线断裂时重复接 地可减轻触电的危险
零线断裂，三相负载不 平衡时，重复接地可减 轻电气设备损害程度
01 用电组织设计的全部资料 02 修改用电组织设计的资料 03 用电技术交底资料 04 用电工程检查验收表 05 电气设备的试验、检验凭单和调试纪录 06 接地电阻、绝缘电阻和漏电保护器漏电动
作参数测定记录表 07 定期检查、复查表
08 电工安装、巡检、维修、拆除工作记录
临时用电基本管理要求
5.临时用电应定期检查，对安全隐患及时处 理，并复查验收。
并应保持整洁。开关箱断电上锁。
配电箱及开关箱安全要求
04
漏电保护器每天使用前应启动漏电试验 按钮试跳一次，试跳不正常时严禁继续
使用。
配电箱及开关箱安全要求
05
配电箱、开关箱应定期由专业电工检 查、维修，并做好检查、维修工作记
录，检查、维修时严禁带电作业。
临时用电简介
1
• （1）临时用电定义 • （2）临时用电主要设施及材料 • （3）供电系统
临时用电的定义
临时用电是指工程建设期间，在施 工现场使用电动设备和照明设备， 进行的低压电力系统设计、安装、
使用、维修和拆除等工作。
临时用电主要设施及材料
供电系统
采用电源 中性点直 接接地的 220V/38 0V三相五 线制低压 电力系统， 必须符合
5、施工现场用电设备的负荷线： （1）应采用橡皮护套，铜芯软电缆； （2）电缆的防护性能应与使用环境相适应； （3）电缆芯线中有用作保护接零的黄/绿双色绝缘线； （4）敷设应不受介质腐蚀和机械损伤； （5）电缆无中间接头和扭结。 6、施工现场用三相互线接零保护系统的保护线要求： （1）保护线（PE线）的统一标志为黄/绿双色绝缘导线； （2）PE线应自专用变压器，发电机中性点处或配电室总配电箱电源进处的零线（N线）上引出； （3）PE线的截面应不小于所对应的工作零线截面，并满足机械强度要求，与电气设备相接的PE线应为截面不小于2.5 ㎡的多股绝缘铜线。
动力照明配电箱柜板设备设施安全要求
动力照明配电箱柜板设备设施安全要求1 环境条件1.1 爆炸和火灾危险环境中的配电箱（柜、板）应符合GB 50058的相关规定。
1.2 粉尘、潮湿或露天、腐蚀性环境中的配电箱（柜、板）应符合GB 4208的相关规定。
1.3 金属占有系数大及高温环境的配电箱（柜、板）应选择防护式，且用金属材料制作。
1.4 配电箱（柜、板）的设置应通风、防尘、防飞溅、防雨水、防油污、防小动物。
2 安装2.1 箱柜电源侧应有可靠的隔离电器分隔总路，操动机构应可靠分断或合闸电路；各个电气单元绝缘良好、接头无外露，并排列整齐、安装牢固，设有良好的外壳防护装置。
2.2 具有2个回路及以上的配电箱板应设总刀闸及分路刀闸；每一分路应接一台电气设备，并按容量选择刀闸或断路器；照明、动力合一的配电箱应分设刀闸或开关。
2.3 室内落地式的箱柜底面应高出地面50mm以上，室外应高出地面200mm以上；固定式配电箱的中心点与地面的垂直距离宜为1.4m～1.6m。
2.4 箱（柜、板）前方（或下方）1.2m的范围内应无障碍物；当工艺布置有困难时，照明箱可减至0.8m。
2.5 箱（柜）关闭严密；进出线弯曲半径应符合本标准4.2.35.4.3的规定，出线应受到保护，严禁承受外力；线路压接紧固、不得扭接、松动。
2.6 箱（柜、板）上应无飞线，无积尘、无油污、无烧损、箱（柜）内无杂物。
3 PE线与N线3.1 箱（柜、板）内PE与N应从主干PE接地系统网路和N排（线）分别引入或引出，接至电器安装板上时必须分设PE线端子排和N线端子排；N线端子排必须对地绝缘；金属安装板及外露可导电部分必须与PE线端子板做可靠的电气连接。
3.2 PE线和N线应压实，不得有松脱、损伤现象，PE 线连接应符合相关规定。
3.3 PE线和N线应采用压接，压接时，严禁“一钉多根线”。
3.4 N与PE分开后，不允许再合并；N线对地绝缘；N 与PE应标识正确、明晰。
（L-PE）3.5 N线对地绝缘，严禁单相设备采用“一相一地”的接线方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
配电箱安全要求(新版)
Safety management is an important part of production management. Safety and production are in
the implementation process
配电箱安全要求(新版)
(1)施工现场配电系统应设置室内总配电屏和分配电箱或室外总配电箱和分配电箱分级供电，各级配电装置的容量应与实际负载匹配。
动力、照明应分别设置。
(2)配电箱、开关箱制作安装应满足下列要求：①配电箱采用铁板或其他防火绝缘材料制作，做到通风、散热、防雨、防火；②箱内各种电器，应安装在金属或其他绝缘板上(非木质板)，并紧固于箱内。
金属底板应与箱体作电气连接；③正常不带电箱体金属外壳，底座等必须接零(地)，且通过专用端子连接，并与保护零线接线端子板分设。
各电气连接线应采用绝缘导线，接头可靠，不得外露；
④进、出线必须采用橡皮绝缘电缆，进、出线口应设在箱体的下端面，并加保护圈。
进(出)线应做好防水弯，不得承受外力。
(3)总配电箱电器额定值、动作整定值，应与分路开关电器的额定值、动作整定值相适应。
并装设总自动开关、漏电保护器和分路
自动开关。
(4)各级配电箱中使用的各种电气元件和漏电保护器应符合国标质量要求。
(5)各级配电箱中的漏电保护器，应合理布置，起到分级、分段保护作用。
(6)漏电保护器应严格按产品说明书使用，并定期进行试验和作好运行记录。
对闲置已久和连续使用一个月以上的，应检查试验，合格后方可使用。
(7)安装电流型低压触电保安器应符合下列要求：①触电保安器应完好无损，动作灵敏可靠，并应根据实际负荷电流的大小来合理选用；②被保护的线路和电气设备应绝缘良好，触电保安器的电流标位应正确选择；③穿过触电保安器的导线，应绞合在一起，用纱带或胶布包好，并放在中心。
触保器前后200mm范围内集束不应散开；④触电保安器应远离交流电磁场，如变压器，电流互感器、电动机等，与这配用的交流接触器安装距离应在400mm以外；⑤通过触电保安器后的零线，不得重复接地，仅允许做工作零线，被保护
电气设备的金属外壳宜采用保护接地；⑥若采用保护接零，其保护零线应从触电保安器开关前出引。
(8)每台用电设备应有专用的开关，必须实行“一机一闸”，严禁一闸多用。
(9)手动开关电器只准用于直接控制照明电路和容量小于3kw的动力电路。
各级配箱应明确专人负责、做好定期检查、维修和清洁工作。
(10)配电箱进行检查、维修时，必须将与前一级相对应的电源开关切断，并悬挂醒目“停电检修”标志牌。
