三级配电箱开关要求及规范

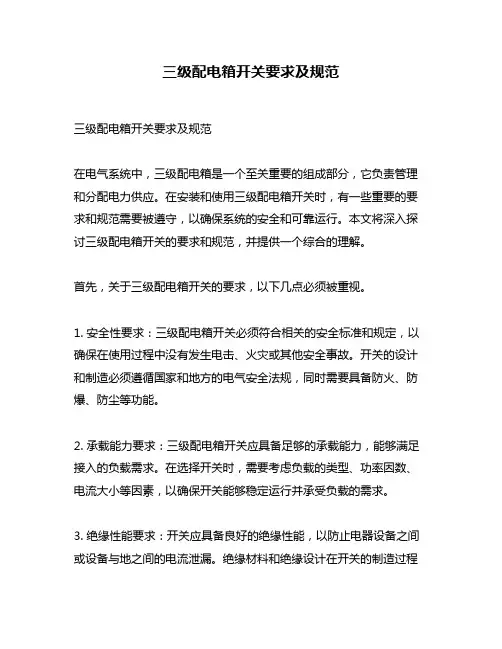

三级配电箱开关要求及规范三级配电箱开关要求及规范在电气系统中，三级配电箱是一个至关重要的组成部分，它负责管理和分配电力供应。
在安装和使用三级配电箱开关时，有一些重要的要求和规范需要被遵守，以确保系统的安全和可靠运行。
本文将深入探讨三级配电箱开关的要求和规范，并提供一个综合的理解。
首先，关于三级配电箱开关的要求，以下几点必须被重视。
1. 安全性要求：三级配电箱开关必须符合相关的安全标准和规定，以确保在使用过程中没有发生电击、火灾或其他安全事故。
开关的设计和制造必须遵循国家和地方的电气安全法规，同时需要具备防火、防爆、防尘等功能。
2. 承载能力要求：三级配电箱开关应具备足够的承载能力，能够满足接入的负载需求。
在选择开关时，需要考虑负载的类型、功率因数、电流大小等因素，以确保开关能够稳定运行并承受负载的需求。
3. 绝缘性能要求：开关应具备良好的绝缘性能，以防止电器设备之间或设备与地之间的电流泄漏。
绝缘材料和绝缘设计在开关的制造过程中至关重要，需要经过严格的测试和验证。
4. 可靠性要求：三级配电箱开关是电气系统的重要组成部分，因此其可靠性至关重要。
开关应具备良好的耐久性和稳定性，能够在长期使用和恶劣环境下保持正常运行。
在满足这些要求的基础上，还有一些规范需要被遵守，以确保三级配电箱开关的正确使用和维护。
1. 安装规范：三级配电箱开关的安装应遵循相关的安装规范，包括正确的接线方式、安全间距、接地等。
安装过程中需要考虑通风和散热，确保开关不会过热。
2. 检修和维护规范：定期检修和维护对于保持开关的正常功能和延长使用寿命非常重要。
应按照厂家提供的维护手册进行操作，并定期对开关和相关设备进行检查、清洁和测试。
3. 使用规范：三级配电箱开关在使用过程中需要严格按照操作规范进行操作。
在开关上方应有明确的标识，方便操作人员进行开关控制。
应避免过载和短路等异常操作，同时要保证开关处于正常工作状态。
4. 监控和保护规范：开关应配备合适的监测和保护装置，以实时监测电流、电压和温度等参数，并在异常情况下触发报警或断电保护。
施工现场临时用电：配电箱一级二级三级定义及管理规范
施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。
所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。
一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。
一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
配电箱分级标准(一)
配电箱分级标准(一)配电箱分级标准介绍•配电箱是电力系统的重要组成部分，用于对电能进行分配和控制。
根据功能和设计要求的不同，配电箱可以分为不同的级别。
一级配电箱•一级配电箱是指在室外或室内的主要配电房内设置的配电箱，主要用于对电能进行整体分配和控制。
•一级配电箱具备较大的容量和较高的短路承受能力，能够满足大量负荷的供电需求。
二级配电箱•二级配电箱是指在电力系统中的二级分配房或某一特定负荷点上设置的配电箱，用于对电能进行二次分配和控制。
•二级配电箱通常具备较小的容量和较低的短路承受能力，其功能主要是将电能引入到不同的分支电路中。
三级配电箱•三级配电箱是指在电力系统中的三级配电箱房或某一特定负荷点上设置的配电箱，用于对电能进行细分配和控制。
•三级配电箱的容量和短路承受能力更小，通常用于将电能供给到具体的设备或用电设施。
标准与规范•配电箱分级标准主要参考国家相关规范和标准，如《电力工程施工及验收规范》和《低压配电装置一般规则》。
•根据工程实际需求和设计要求，可以根据标准中的规定对配电箱进行合理的分级。
注意事项1.配电箱的级别应根据负荷的大小、重要性和电能分布的合理性来确定。
2.各级配电箱的装置应符合相应规范的要求，包括安全防护、环境保护等。
3.配电箱的建设和维护应严格按照规范进行，确保供电的安全和可靠性。
结论•配电箱分级标准是电力系统中的重要规定，合理的分级设计有助于实现电能的有效分配和控制。
在选取和使用配电箱的过程中，应严格遵守相关标准和规范，确保供电的安全和可靠性。
以上是关于配电箱分级标准的相关介绍，希望对读者有所帮助。
施工现场三级配电箱用电安全管理规范
施工现场三级配电箱用电安全管理规范
一、安全管理制度
1.1 施工现场必须根据国家安全生产法律法规及建设单位、监理部门的要求，制定并严格执行一整套用电安全管理制度和安全操作规程。
1.2 施工现场的三级配电箱必须设置在通风、防潮、防尘的配电室内。
1.3 施工现场应在配电室外设置专用开关控制电源，实现漏电保护和过载保护。
1.4 施工现场应有定期检查保养的制度。
对于老旧、磨损的电缆、电气设备必须及时更换或维修。
二、选用电器设备
2.1 施工现场选用的电器设备必须有 CCC 认证或 CQC 认证，并发放合格证书供现场查验。
2.2 施工现场选用的电器设备必须与工作环境相适应，其额定电压及额定电流必须符合施工现场的实际需要。
三、安全用电
3.1 施工现场三级配电箱内的接线必须符合国家规定和电气安全标准，合理布置、整齐有序。
3.2 施工现场的接地线材质须为裸铜线或有机绝缘绳，接地电阻应达到国家规定的标准。
3.3 施工现场要定期检查用电线路接头和插头，发现异常即时处理。
3.4 施工现场应加强用电安全知识的宣传和普及，提高工人自我保护能力。
以上是施工现场三级配电箱用电安全管理规范，希望能够得到大家的关注和遵守，确保施工现场人员和设备的安全。
施工现场临时用电配电箱一级二级三级定义和管理规范
施工现场临时用电：一级、二级、三级配电箱的定义及管理规范在实际施工过程中，会出现需要临时用电的情况，所以临时搭建变电站用电设备，然后将各级配电箱分支到各个用电现场。
因此，配电箱可分为一级配电箱、二级配电箱和三级配电箱三种。
1.临时用电该视频包括：1、施工现场的临时配电系统；2、临时电工；3、用电临时接地措施；4、电线电缆的固定和导管的铺设；5、配电箱；6、漏电保护器的设置；7、工程机械操作；8、电气设备的检查和使用；9、临时照明；10、临时用电工程的验收；11、常见的违规操作；12、临时宿舍违规用电的；13、电动灭火器的选用；14、触电急救；15、临时用电数据的归档管理。
一级配电箱是从变压器引入三相电源、地线和零线。
施工配电柜用于施工现场的施工。
专为施工现场的特殊情况而设计，符合建设部门的相关施工用电规范和标准。
一套完整的产品可以形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的，非常适合各种符合标准的工程。
一级机柜采用下进下出电缆，前门打开。
主母线采用铜排连接，接触良好。
内部设有计量系统，安全美观。
防雨箱顶部适合野外作业。
二级配电箱是从一级配电箱的电力线到临时用电场所。
二次配电箱也适用于工地施工用电。
专为项目施工现场的特殊情况设计，符合建设部门相关施工用电规范标准。
一套完整的产品可形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的。
二次配电箱采用内外门设计，外观喷塑，安全美观。
防雨箱顶部适合野外作业。
二次配电箱应放置在离地1.5M处总开关 60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A—DZ47-63 20A 两相漏电开关电热水器8000W+洗衣机-DZ47-63 60A两相漏电开关（因为没有40A开关，只有32A）插座开关 16A - DZ47-63 16A主要电器有冰箱、电磁炉、微波炉主开关不需装漏电保护，支路开关最好装漏电保护。
三级配电箱使用规范
三级配电箱使用规范一、引言三级配电箱是用于低压电力系统中的配电、控制和保护设备。
它的使用对于确保电力系统的安全运行至关重要。
为了规范三级配电箱的使用，保证其稳定性和可靠性，本文档总结了三级配电箱的使用规范。
二、设计与安装规范1. 设计要求三级配电箱的设计应符合国家和地方的相关标准和规定，并且根据实际需求进行合理的设计。
设计时要考虑到配电负荷的合理分配、电路的可靠性和可维护性。
此外，设计时还应充分考虑安全因素，确保三级配电箱在正常运行和紧急情况下能够安全可靠地工作。
2. 安装要求三级配电箱的安装应由专业人员进行。
在安装过程中，要确保安装的位置合理、固定可靠，并且留有足够的空间进行维修。
安装时要注意配电箱与其他设备之间的安全距离，防止因过热或其他原因引起的事故。
此外，还要按照标准要求进行接地，保证电气安全。
三、操作规范1. 保持清洁三级配电箱在使用过程中应保持干净整洁。
定期进行清洁，可定期使用吹气器将箱内灰尘吹除。
同时，还要注意及时清理箱体表面的污渍，避免因封堵或积聚导致故障。
2. 禁止潮湿环境下使用三级配电箱不适合在潮湿环境中使用，因为潮湿会导致电器设备损坏，甚至引发火灾等严重后果。
因此，在选择安装位置时，应避免选择潮湿的地方。
3. 禁止非专业人员进行操作三级配电箱属于高压设备，非专业人员在没有经过培训和授权的情况下，禁止进行人为操作。
任何操作都应由专业人员进行，并采取正确的操作步骤和安全防护措施。
4. 定期维护三级配电箱需要定期进行维护，包括对电器设备的检查、清洁和故障排除等。
维护应由专业人员进行，并记录维护过程和结果。
维护周期根据实际情况来定，一般不超过三个月。
5. 紧急情况处理在出现紧急情况时，专业人员应立即采取措施进行处理，包括切断电源、防止火灾蔓延等。
在进行紧急处理时，应确保自身安全，避免因操作不当造成二次事故。
四、安全警示1. 注意事项使用三级配电箱时，要注意以下事项：- 禁止在配电箱周围堆放易燃物品；- 避免长时间在配电箱附近停留；- 避免在遭受冲击或损坏时继续使用；- 禁止随意更换电器设备和配件。
三级配电箱种类及设置规范
三级配电设置示例一、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二、分配电箱1、含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
分级配电示意图分配电箱N线端子板节点图分配电箱PE线电子板节点图分配电箱电气系统图含塔吊回路分配电箱示意图（端子板接点及电气连接点图同上）含塔吊回路分配电箱系统图2.不含照明回路分配电箱6-8回路分配电箱示意图6回路分配电箱含塔吊回路（端子板接点及电气连接点图同上）8回路分配电箱系统图6回路含塔吊回路分配电箱系统图三、开关箱（一机一闸一漏一箱）1.地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。
地泵等大型设备开关箱示意图地泵等大型设备电气系统图2.塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。
施工现场临时用电：配电箱一级二级三级定义及管理规范
施工现场临时用电：配电箱一级二级三级定义及管理规范施工现场临时用电是指为了满足施工工地上的用电需求而暂时建立的电力设施和电力系统，一般称之为临时用电。
在施工现场临时用电的安装和管理中，配电箱是一个至关重要的组成部分，其一级、二级、三级的定义与管理规范也是必不可少的一部分。
本文将详细介绍施工现场临时用电配电箱一级、二级、三级的定义与管理规范。
一、配电箱一级、二级、三级的定义1.配电箱一级配电箱一级又称总配电箱，是临时用电系统中的控制中心。
其主要功能是对所有的用电设备进行集中控制和管理，同时能够实现对用电线路的安全保护和维护。
在配电箱一级中，大多数设备是接在MCCB、RCD等保护元件上的交流电源，包括电力电缆、插头插座等。
配电箱一级需要具备较高的安全保护功能，例如过载保护、漏电保护等。
2.配电箱二级配电箱二级又称配电箱分支，是指将总配电箱的用电线路分开连接到各个小区域的一个集中控制中心。
其主要功能是实现对于每个小区域的用电线路的独立控制，同时能够对线路进行保护和维护。
配电箱二级中，也需要具备过载保护、漏电保护等安全保护功能。
3.配电箱三级配电箱三级又称分支箱，是指将配电箱二级的用电线路再次分开连接到各个终端用电设备的一个集中控制中心。
其主要功能是实现终端用电设备的分时分段控制，同时能够对线路进行保护和维护。
二、配电箱的管理规范1.配电箱的摆放位置需符合规定临时用电设施的摆放位置必须符合电力行业的相关规定，例如临时用电设施不能设在密集的住宅区域，不能占用消防通道等。
2.配电箱的保护要求为了保障用电的安全，临时用电设施中的配电箱应由专业电工安装，配备过载保护、漏电保护等安全保护措施，同时还要采用防火材料制造。
3.积极进行巡检和维护施工现场临时用电设施中的配电箱需要定期巡视和维护，以保证正常的运行和使用。
4.备用电源设置为了避免突然停电给施工造成影响，临时用电设施中配电箱应配置备用电源，以保证正常运行。
5.合理使用电器及电缆电工必须按照电器设备的规格和要求进行设置和操作，同时在使用过程中还需注意保养和维护，以免出现故障。
