电气配电箱设计安装规范(简准)
配电柜(箱)的电气安装规范
配电柜（箱）的电气安装规范开关柜装配1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。
2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
检验方法：手执门锁轻轻推拉，移动量不超过2㎜。
3.1.3门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。
3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。
3.2.3产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定，或符合原理图或接线图的规定。
配电箱、配电柜的电气安装规范，讲解非常全面
配电箱、配电柜的电气安装规范，讲解非常全面一、电器元件装配工艺1，首先要先熟悉图纸及技术要求。
检查元器件型号，规格，数量等与图纸是否相符。
2，检查元器件有无损坏，发现问题及时更换。
3，元件板（安装桥架）在装配时必须做好防护，轻拿轻放。
严禁踩踏。
元器件不能在安装板表面上研磨。
4，安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。
如果带电体外露给操作带来危险需加防护。
如：1）加装绝缘板用来遮掩带点体。
2）加装绝缘热缩套管。
如下图所示5，满足电器元件产品说明书的要求。
例如，满足飞弧距离，电气间隙和爬电距离的要求。
6，同一批产品的装配应一致。
二、一次线（主回路）配线工艺（一）母线排制作工艺1，熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。
母线排载流量表（部分）2，铜排从库房领取时就应做好表面的防护。
严禁在地面拖拉。
应保持表面的光洁度。
3，下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。
4，弯制：弯制铜排时使用母排折弯机，不得野蛮操作。
严格遵守作业指导书及操作规程。
弯制铜排时在模具上应垫上合适的纸板或棉布。
防止模具损伤铜排表面。
批量制作时应先抽取一节铜排进行弯制。
目的：⑴，是测量铜排的拉伸系数。
（各厂家生产的铜排拉伸系数可能有一定的误差）。
⑵，检验弯曲90°时弯曲面有无裂纹。
5，矩形母线应尽量减少弯曲。
母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。
6，矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。
7，母线的绝缘支撑件应满足线路短路时的动热稳定的要求。
绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。
配电开关箱安装规范

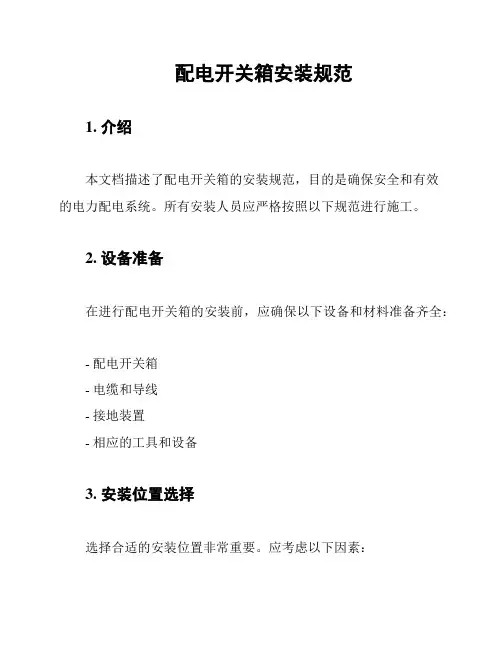

配电开关箱安装规范
1. 介绍
本文档描述了配电开关箱的安装规范，目的是确保安全和有效
的电力配电系统。
所有安装人员应严格按照以下规范进行施工。
2. 设备准备
在进行配电开关箱的安装前，应确保以下设备和材料准备齐全：
- 配电开关箱
- 电缆和导线
- 接地装置
- 相应的工具和设备
3. 安装位置选择
选择合适的安装位置非常重要。
应考虑以下因素：
- 离电源和负载近
- 避免有害物质和湿度
- 保证通风良好
- 方便维修和操作
4. 安全与接地
在安装过程中，必须遵循正确的安全和接地规范：
- 使用绝缘工具和设备，确保人身安全
- 确保开关箱接地良好，以提供安全的电气连接
5. 电缆和导线安装
电缆和导线的安装过程应符合以下要求：
- 保持电缆和导线的整洁有序，避免纠结和损坏
- 按照电缆和导线的额定电流和负载要求进行正确的连接- 采用正确的固定装置，确保固定牢固且不会受到外力干扰
6. 注意事项
在安装过程中，请注意以下事项：
- 安装人员应具备相应的电气知识和安装经验
- 严禁擅自更改开关箱内部电路和接线
- 检查开关箱的工作状态和连接质量，确保其正常运行
7. 维护和检修
配电开关箱的维护和检修非常重要，应定期进行以下工作：
- 清洁开关箱内部和外部的灰尘和杂物
- 定期检查接线和电气连接，确保其稳定可靠
- 检查开关箱的工作状态和指示灯
8. 总结
本文档概述了配电开关箱的安装规范，提示了安装人员在进行施工时应注意的事项。
遵循这些规范和要求，将有助于确保电力配电系统的稳定和安全。
配电箱规范和技术要求
配电箱规范和技术要求配电箱是指为住宅、商业建筑、工业厂房等地提供电能分配、控制和保护的电气设备。
为了保障电气设备的正常运行和人身安全，配电箱的设计、安装和使用必须符合一定的规范和技术要求。
以下是配电箱规范和技术要求的详细说明。
一、配电箱的规范要求1.设计规范：配电箱应根据使用场所及设备功率等因素进行合理的设计。
设计过程中应严格遵守国家和地方相关电气设备的设计规范和标准。
2.安装规范：配电箱的安装应交由专业人员进行，并按照相关规范和标准进行操作。
安装过程中需要注意保持配电箱的清洁和整洁，防止杂物堆积影响其正常运行。
同时，安装位置应符合安全要求，远离易燃易爆物品和湿润环境。
3.接线规范：配电箱的接线应使用合适的规格电缆和连接器，并按照相关规范要求进行正确连接。
接线端子应连接牢固，不得出现松动、接触不良等情况。
4.标识规范：配电箱内应标明电源开关、熔断器、电流表、电压表等设备的名称和功能，使用户能够清楚地了解每个设备的用途和作用。
5.运行维护规范：配电箱的日常运行维护工作应由专业人员进行，包括定期检查和清洁配电箱内设备，确保其正常运行和安全可靠。
二、配电箱的技术要求1.安全性能要求：配电箱应具备良好的绝缘性能，能够防止漏电和电击事故的发生。
配电箱内的熔断器、断路器等保护设备应能及时对过载、短路等故障进行保护，以防止火灾等安全事故的发生。
2.通风散热要求：配电箱应具备良好的通风散热性能，以保证设备在长时间运行时的温度不超过允许范围。
配电箱内部的电缆和连接器等应有足够的间距，以保证空气的流通。
3.电缆穿线要求：配电箱内的电缆穿线应整齐、有序，不得交叉穿线，以便于维护和管理。
每根电缆应有固定夹具来保持其位置稳定。
4.负载容量要求：配电箱的负载容量应根据实际用电需求进行合理选择和配置，以保证设备的正常运行。
在计算负载容量时，应考虑到电气设备的额定功率、启动电流等因素。
5.配电箱的防护等级要求：根据室内、户外等不同环境要求，配电箱的防护等级应选择合适的等级，并采取相应的防护措施，以保证设备的安全可靠性。
配电箱安装规范
配电箱安装规范1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱不开敲落孔。
2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
配电箱安装标准全套
配电箱安装标准配电箱的用途合理的分配电能，方便对电路的开合操作。
有较高的安全防护等级，能直观的显示电路的导通状态。
便于管理等。
常规标准■室外箱加护栏、接地、防雨罩；■基础上色，注意美观；■要有铭牌，带3C认证。
■额定电压交流IkV及以下、直流1.5KV及以下为低压电器设备、器郸口材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、器郸口材料。
高压系统的布线和交接试验，必须符合GB50150规定。
■接地或接零支线必须单独与相应的干线连接,不允许串联连接。
■箱子铁皮厚度要求为L5mm,户表箱可以1.2mm,大箱及落地柜要适当加厚。
浪涌保护器一般采用防雷办或气象局指定产品。
■看设计是否加装漏电探测器，配电箱适当预留位置。
塑壳开关及漏保要满足设计要求，一般要装设备用开关。
■有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速还是单速控制。
■箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。
箱内配线不应紧靠开关或箱内设备要落实建筑物实际安装位置的需要。
像圈梁、柱子、门口、剪力墙等等造成的缺陷。
要考虑配电箱的质监站检测费用。
■外皮及锁具的要求：铁壳控制及暗明锁要求。
■要落实主分箱的电流A数及漏保数量及动作时间及极限电流。
落实好开关的功能及单双极。
■配电箱箱壳的并联接地线，配电柜底部最好加设绝缘板。
■零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）；■箱及壳并联跨接。
配线整齐规定：■配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于IM欧；■漏电保护装置动作电流不大于30mA,动作时间不大于0.1S;■连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级,不同控制回路应分别绑扎,标识明确,与电器连接时，端部较接，且有不开口的终端端子或搪锡，不松散、断股。
■可转动部位的两端用卡子固定牢固；■配电箱及箱壳跨接线。
电气配电箱设计安装规范(简准)
本施工工艺标准适用于电气配电箱安装工程材料要求：1.1铁质配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤， 油漆无脱落，二层底板厚度不小于1.5mm 但不得采用阻燃型塑料板做 二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，应为 两部定点厂产品，并有产品合格证.1.2配电箱（盘）安装要求：配电箱应安装在安全、干燥、易操作的 场所。
配电箱安装时，其底口距地不得小于 1.8m 。
在同一局房内, 同类箱（盘）的高度应一致，允许偏差为 10mm 安装配电箱（盘） 所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺 栓固定。
铁质配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆两道。
预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面 板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
配电箱 1 * 0松 AT I5装銘电40＜血7宙術1虫而■（盘）带有器具的铁质盘面和状有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE为黄绿相间的双色线，也可采用编制软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
1.3配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。
盘面引出及引进的导线应留有适当余度，以便检修。
导线剥削出不应伤纤芯或纤芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
1.4配电箱（盘）的盘面上安装各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。
横装者左侧（面对盘面）接电源，右侧接符合。
1.5配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
盘面闸具位置应与支路相对应，其下面应装设卡片框，表明路别集容量。
TN-C 低压配电系统中的中性线N 应在箱体或盘面上，引入接地干线处做好重复接地。
配电电源箱安装规范
配电电源箱安装规范1. 引言本文档旨在规范配电电源箱的安装过程，以确保安全可靠的电力供应。
本规范适用于配电电源箱的安装人员及相关工作人员。
2. 安装前准备在开始安装之前，应进行以下准备工作：- 确保配电电源箱符合相关安全标准和法规要求。
- 核对配电电源箱的型号、容量和技术参数与实际需求的匹配性。
- 准备好所需的安装工具和材料。
- 安装现场应保持干燥、整洁，无明火和易燃物。
3. 安装步骤3.1 安装位置选择选择合适的位置来安装配电电源箱，应考虑以下因素：- 距离电源输入源和用电设备的距离合理，减小能量传输损耗。
- 避免受潮、易受损、易燃和易爆物品附近的位置。
- 考虑设备的散热和通风条件，避免过热。
- 方便维修和检修。
3.2 安装固定确保配电电源箱安装牢固稳定，采取适当的固定措施，如：- 选择合适的固定支架或墙壁，确保承重能力。
- 使用合适的螺栓、螺母和垫圈进行固定。
- 确保固定件与地面或固定支架之间的间隙符合相关标准。
3.3 接地处理配电电源箱应进行有效的接地处理，以确保安全可靠的电力供应，包括：- 使用符合国家标准的接地线材料。
- 确保接地电阻在合理范围内。
- 接地线应良好接地，并可承受额定电流和电压。
3.4 电缆连接按照电缆连接图纸及相关标准要求进行电缆连接，包括：- 确保电缆接头质量可靠，无缺陷。
- 确保电缆接头固定可靠，无松动现象。
- 清理连接部位，确保无灰尘和污垢。
3.5 安装检验安装完成后，应进行相关检验，包括：- 检查电源箱安装牢固稳定。
- 检查电缆连接是否正确可靠。
- 检查接地处理是否符合要求。
- 进行接地电阻测试。
4. 安全注意事项在安装过程中，应注意以下安全事项：- 工作人员应佩戴个人防护装备，如安全帽、绝缘手套等。
- 遵守相关法规和安全操作规程。
- 禁止在电源箱开启的情况下触摸内部零部件。
- 禁止将电源箱暴露于恶劣的环境条件下，如高温、高湿度等。
- 禁止擅自进行电源箱的改动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本施工工艺标准适用于电气配电箱安装工程材料要求:
铁质配电箱（盘）:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于,但不得采用阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固,应为两部定点厂产品,并有产品合格证.
配电箱（盘）安装要求:配电箱应安装在安全、干燥、易操作的场所。
配电箱安装时，其底口距地不得小于。
在同一局房内，同类箱（盘）的高度应一致，允许偏差为10mm。
安装配电箱（盘）所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺栓固定。
铁质配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆两道。
预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
配电箱（盘）带
有器具的铁质盘面和状有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE为黄绿相间的双色线，也可采用编制软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。
盘面引出及引进的导线应留有适当余度，以便检修。
导线剥削出不应伤纤芯或纤芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
配电箱（盘）的盘面上安装各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。
横装者左侧（面对盘面）接电源，右侧接符合。
配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
盘面闸具位置应与支路相对应，其下面应装设卡片框，表明路别集容量。
TN-C低压配电系统中的中性线N 应在箱体或盘面上，引入接地干线处做好重复接地。
PE保护地线若不是供电电缆和电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：有机械性保护时为平方毫米；无机械性保护时为4平方毫米。
配电箱（盘）上的母线其相线影涂颜色标出，A相（11）应涂黄色；B相（12）应涂绿色；C相（13）应涂红色；中性线N相应涂淡蓝色；保护地线（PE）应涂黄绿相间双色。
配电箱（盘）上电具，仪
表应牢固、平整、整洁、间距均匀、铜端子无松动、启闭灵活、零部件齐全。
固定面板的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于250mm，并应均匀的对称于四角。
配电箱（盘）面板较大时，应加强衬铁，当宽度超过500mm时，箱门应做双开门。
配电箱（盘）的固定：在混凝土或砖墙上固定明装配电箱（盘）时，采用暗配管及暗分线盒和明配管两种方式。
如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清之路和相序，按支路邦扎成束。
待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线断头，再逐个压接在器具上，同时将PE保护地线压在明显的地方，并将箱（盘）调整平直后进行固定。
在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有五差错，调整无误后试送电，将卡片框内的卡片填写好部位、编上号。
