配电箱的安装规范及注意事项

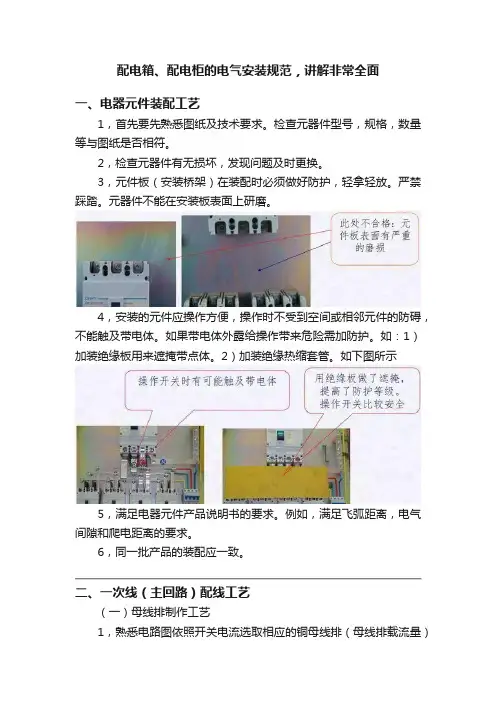

配电箱、配电柜的电气安装规范，讲解非常全面
配电箱、配电柜的电气安装规范，讲解非常全面一、电器元件装配工艺1，首先要先熟悉图纸及技术要求。
检查元器件型号，规格，数量等与图纸是否相符。
2，检查元器件有无损坏，发现问题及时更换。
3，元件板（安装桥架）在装配时必须做好防护，轻拿轻放。
严禁踩踏。
元器件不能在安装板表面上研磨。
4，安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。
如果带电体外露给操作带来危险需加防护。
如：1）加装绝缘板用来遮掩带点体。
2）加装绝缘热缩套管。
如下图所示5，满足电器元件产品说明书的要求。
例如，满足飞弧距离，电气间隙和爬电距离的要求。
6，同一批产品的装配应一致。
二、一次线（主回路）配线工艺（一）母线排制作工艺1，熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。
母线排载流量表（部分）2，铜排从库房领取时就应做好表面的防护。
严禁在地面拖拉。
应保持表面的光洁度。
3，下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。
4，弯制：弯制铜排时使用母排折弯机，不得野蛮操作。
严格遵守作业指导书及操作规程。
弯制铜排时在模具上应垫上合适的纸板或棉布。
防止模具损伤铜排表面。
批量制作时应先抽取一节铜排进行弯制。
目的：⑴，是测量铜排的拉伸系数。
（各厂家生产的铜排拉伸系数可能有一定的误差）。
⑵，检验弯曲90°时弯曲面有无裂纹。
5，矩形母线应尽量减少弯曲。
母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。
6，矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。
7，母线的绝缘支撑件应满足线路短路时的动热稳定的要求。
绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。
暗装配电箱安装规范
更换损坏部件
定期检查：对暗装 配电箱进行检查， 确保无损坏部件
及时更换：发现损 坏部件时，应及时 更换，避免影响使 用
选购匹配：选购与 原配电箱相匹配的 部件，确保安装顺 利
专业人员：更换部 件应由专业人员进 行，确保安全可靠
感谢您的观看
接线应整齐、美观，标识清晰 接线应符合国家及行业标准，确保安全可靠 接线应使用合适的线径和连接方式，避免过热或松动 安装时应根据配电箱的规格和要求进行接线，确保安全性能
定期检查
定期检查暗装配电 箱的外观是否完好， 有无破损、变形等 现象。
定期检查暗装配电箱 内部的电气连接是否 紧固、无松动，开关、 插座等部件是否正常 工作。
暗装配电箱应与墙面齐平，表面无 明显凹凸和划痕。
保持美观
箱盖应紧贴墙面，无缝隙，确保密 封性良好。添加题添加标题添加标题
添加标题
箱体应保持垂直，不得倾斜或扭曲。
安装时应选择合适的箱体颜色和材 质，以协调室内装修风格。
箱体内外干净整洁
箱体内外干净 整洁：箱体表 面应无污渍、 尘土和锈蚀， 内部应保持清 洁，无杂物和 积水。
将电缆放入配电箱，确保电缆与接线端子连接牢固。 使用专用工具进行压接，确保接触良好。 检查电缆的绝缘层，确保无破损。 将电缆固定在配电箱内，防止移动。
检测验收
配电箱外观检 查：无损坏，
无明显变形
内部元件检查： 开关、接线端 子、保护装置
等完好无损
通电测试：检 查配电箱是否 正常工作，无 异常声响或发
定期检查暗装配电 箱的接地线是否牢 固可靠，符合相关 规定要求。
在检查过程中发现 异常情况应及时处 理，并做好相应的 记录和报告。
清洁保养
定期清理表面灰尘和污垢，保持外观整洁。 避免使用刺激性或腐蚀性清洁剂，以免损坏表面涂层。 清洁时注意不要用水冲洗，以免造成内部电气元件损坏。 定期检查箱体表面涂层是否完好，如有破损应及时修补。

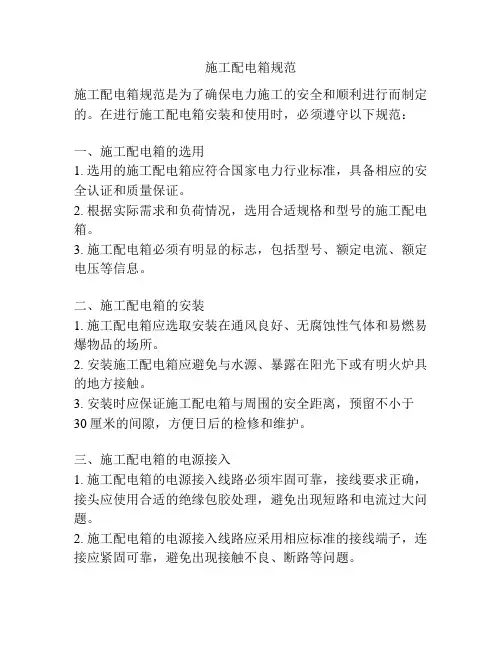

施工配电箱规范
施工配电箱规范施工配电箱规范是为了确保电力施工的安全和顺利进行而制定的。
在进行施工配电箱安装和使用时，必须遵守以下规范：一、施工配电箱的选用1. 选用的施工配电箱应符合国家电力行业标准，具备相应的安全认证和质量保证。
2. 根据实际需求和负荷情况，选用合适规格和型号的施工配电箱。
3. 施工配电箱必须有明显的标志，包括型号、额定电流、额定电压等信息。
二、施工配电箱的安装1. 施工配电箱应选取安装在通风良好、无腐蚀性气体和易燃易爆物品的场所。
2. 安装施工配电箱应避免与水源、暴露在阳光下或有明火炉具的地方接触。
3. 安装时应保证施工配电箱与周围的安全距离，预留不小于30厘米的间隙，方便日后的检修和维护。
三、施工配电箱的电源接入1. 施工配电箱的电源接入线路必须牢固可靠，接线要求正确，接头应使用合适的绝缘包胶处理，避免出现短路和电流过大问题。
2. 施工配电箱的电源接入线路应采用相应标准的接线端子，连接应紧固可靠，避免出现接触不良、断路等问题。
四、施工配电箱的接线1. 施工配电箱的接线必须按照电线颜色和规格要求进行，确保正确连接各个电器设备。
2. 各个接线端子应牢固可靠，不得有松动、断裂等问题，确保电流畅通。
3. 施工配电箱的接线应避免线路过长，避免产生电压降，影响电力设备的正常工作。
4. 严禁擅自增加或减少施工配电箱的接线，必要的更改应由专业电工进行。
五、施工配电箱的安全保护1. 施工配电箱应装有相应的漏电保护器、过载保护器和短路保护器，确保电力设备和人身安全。
2. 漏电保护器应定期检测和测试，确保灵敏度和动作可靠。
3. 施工配电箱的安全保护装置应设置在易于操作的位置，并用明显的标志标示。
六、施工配电箱的维护1. 施工配电箱应定期检查和维护，及时清理灰尘和污垢，确保正常工作。
2. 定期检查施工配电箱的接线端子，保证紧固可靠，不得有松动、断裂等问题。
3. 施工配电箱的维护和检修工作应由具备相应资质和经验的电工进行，不得擅自拆卸和维修。

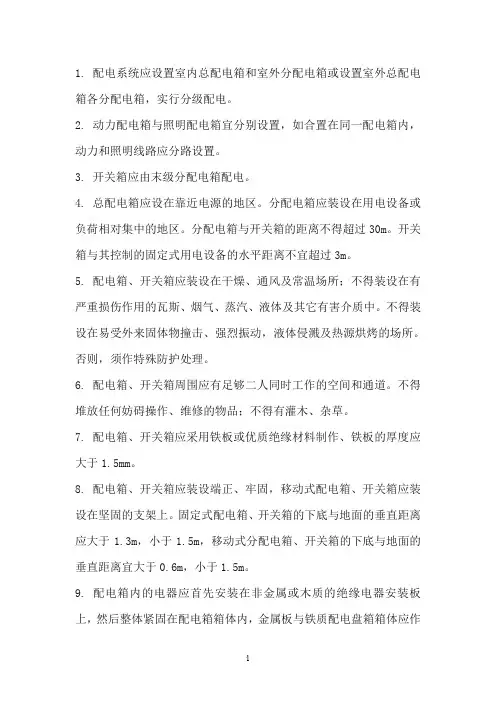

配电箱安装规范及使用安全事项
1. 配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。
2. 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。
3. 开关箱应由末级分配电箱配电。
4. 总配电箱应设在靠近电源的地区。
分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5. 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。
不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。
否则，须作特殊防护处理。
6. 配电箱、开关箱周围应有足够二人同时工作的空间和通道。
不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。
7. 配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5mm。
8. 配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。
固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m，移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。
9. 配电箱内的电器应首先安装在非金属或木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与铁质配电盘箱箱体应作电气连接。
10. 配电箱、开关箱内的开关电器应按规定的位置紧固在电器安装板上，不提歪斜和松动。
11. 配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
12. 配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。
13. 配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。
保护零线应通过接线端子板连接。
14. 配电箱、开关箱必须防雨、防尘。
15. 配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
配电柜安装规范及注意事项
配电柜安装规范及注意事项企业配电房一般为低压负荷的室内配电场所，遵守《10kV及以下变电所设计规范》进行建造，同时要注意相关的安全制度，才能从源头做好有备无患。
配电柜安装规范及注意事项首先注意里面的桥架安装横平竖直，附件按标准设置.▲配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。
高低压柜立面、背面平整，水平度、垂直度好,操作通道宽敞。
正面要有盘面编号，背面也应注明编号。
内部接线整齐，表识正确.接线端子要有编号；▲决不允许任何给排水管通过；▲变压器低压侧的中性点直接与接地干线连接，基础型钢接地；▲电缆终端头、接头、拐弯处及竖井的两端要设标志牌；▲配电柜应有公共型钢底座,整体布局整齐，柜内接线正确、可靠。
地沟电缆走在支架上排列整齐，分段捆扎,有挂牌，接地排布置规范标识清晰,绝缘档鼠板合理设置。
电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀,外保护好.变电所内,高低压配电设备及裸母线的正上方，不应安装灯具.▲配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
▲配电柜长度大于6M,背后要有两个出口，且最小宽度为1M▲门口必须安装挡鼠板。
▲配电柜前工作区要铺橡胶板▲柜箱盘线间、线对地间绝缘电阻馈电线路大于0。
5兆欧，二次回路大于1兆欧。
线缆整齐。
挡鼠板的做法：一般30cm一块，共两块，采用绝缘电木或是塑料硬胶板。
配电室要悬挂一次系统模拟图1、配电室铁制防火门及框要用铜编织线与接地干线连接；2、配电室内要预留不少于两处的接地备用点，上好螺栓螺帽、平垫、弹簧垫。
接地主干线一般明敷设，具体做法：1、距地面高度250—300mm，与墙壁间隙10-15mm。
2、每段15—100mm,黄绿相间。
3、水平支架0。
5-1。
5M，垂直支持件1.5—3M,弯曲部分0。
3-0.5M。
4、弯头专门加工。
主接地小做法→强调:▲当电缆穿过零序电流互感器，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。

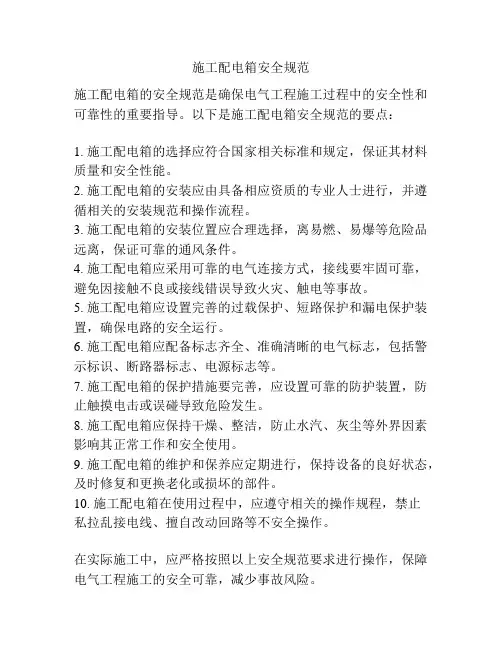

施工配电箱安全规范
施工配电箱安全规范
施工配电箱的安全规范是确保电气工程施工过程中的安全性和可靠性的重要指导。
以下是施工配电箱安全规范的要点：
1. 施工配电箱的选择应符合国家相关标准和规定，保证其材料质量和安全性能。
2. 施工配电箱的安装应由具备相应资质的专业人士进行，并遵循相关的安装规范和操作流程。
3. 施工配电箱的安装位置应合理选择，离易燃、易爆等危险品远离，保证可靠的通风条件。
4. 施工配电箱应采用可靠的电气连接方式，接线要牢固可靠，避免因接触不良或接线错误导致火灾、触电等事故。
5. 施工配电箱应设置完善的过载保护、短路保护和漏电保护装置，确保电路的安全运行。
6. 施工配电箱应配备标志齐全、准确清晰的电气标志，包括警示标识、断路器标志、电源标志等。
7. 施工配电箱的保护措施要完善，应设置可靠的防护装置，防止触摸电击或误碰导致危险发生。
8. 施工配电箱应保持干燥、整洁，防止水汽、灰尘等外界因素影响其正常工作和安全使用。
9. 施工配电箱的维护和保养应定期进行，保持设备的良好状态，及时修复和更换老化或损坏的部件。
10. 施工配电箱在使用过程中，应遵守相关的操作规程，禁止
私拉乱接电线、擅自改动回路等不安全操作。
在实际施工中，应严格按照以上安全规范要求进行操作，保障电气工程施工的安全可靠，减少事故风险。
380v配电箱安装标准
380v配电箱安装标准一、设备检查1.检查配电箱体是否完好无损，无裂纹、变形、凹陷等情况。
2.检查配电箱内部元器件是否完好无损，无损坏、老化、脱落等情况。
3.检查配电箱附件是否完好无损，如门锁、把手、支撑脚等。
4.检查配电箱接地装置是否完好无损，接地线是否牢固可靠。
5.检查配电箱标识是否清晰、准确。
二、箱体安装1.根据安装位置和高度要求，选择合适的安装方式，如固定式或悬挂式。
2.在墙面或支架上固定配电箱体，使用膨胀螺栓或焊接方式进行固定。
3.确保配电箱体安装牢固、平整，无明显晃动或倾斜。
4.配电箱体应垂直安装，倾斜角度不得超过5°。
5.在易受机械损伤的地方，应加装保护罩。
三、内部元器件安装1.根据配电箱型号和设计要求，选择合适的内部元器件进行安装。
2.按照厂家提供的图纸或说明书进行内部元器件的安装，确保连接牢固、可靠。
3.内部元器件的布置应合理、美观，方便操作和维护。
4.内部元器件的标识应清晰、准确，便于阅读和理解。
5.对于需要调试的元器件，应按照要求进行调试和校准。
四、接线1.根据设计要求和厂家提供的图纸进行接线，确保接线正确、牢固、可靠。
2.接线应使用合适的线径和颜色进行区分，一般使用黑色或蓝色作为主线，其他颜色作为辅助线。
3.接线应使用专用接线端子和连接器进行连接，确保连接牢固、防水、防尘。
4.对于需要标识的接线，应按照要求进行标识，便于阅读和理解。
5.接线完成后，应进行线路检查和测试，确保线路正常工作。
五、安全措施1.配电箱应安装在安全的位置，避免受到机械损伤或外界干扰的影响。
2.配电箱内部的裸露带电部分应进行绝缘处理，避免意外接触造成触电危险。
3.配电箱的金属外壳应进行接地处理，确保安全可靠。
4.在进行接线和维修时，应先断开电源，避免造成电击危险。
5.对于可能出现的危险情况，应预先制定好应急预案，并定期进行演练。
六、调试与验收1.在安装完成后，应对配电箱进行调试和验收，确保其正常工作。
户内配电箱安装规范
户内配电箱安装规范户内配电箱是指安装在住宅或其他建筑物内部的配电设备，用于接入电网的电能分配以及保护终端设备的安全。
为确保户内配电箱的正常运行和使用安全，需要按照一定的安装规范进行安装。
以下是户内配电箱安装规范的要点：1. 安装位置选择户内配电箱应安装在通风良好、防潮、无易燃易爆物品的位置，避免阳光直射和震动。
同时，应选择低于1.7米的位置，以方便使用和维护。
2. 安装基座安装户内配电箱时，应首先安装基座。
基座应具备良好的抗压和防震性能，并与墙面或地面连接牢固。
基座的高度应适合人体工程学，便于对箱体进行操作。
3. 安装高度户内配电箱的安装高度应根据当地的电气安全规范确定。
一般来说，住宅的配电箱安装高度为1.2米至1.5米之间。
4. 电缆和导线的引入电缆和导线的引入应设置合理的进线及分支线通道。
进线通道应预留足够的长度，避免拉线过紧或弯曲过度。
分支线通道应整齐有序，避免交叉。
进线通道和分支线通道应设有疏水装置，防止水分进入配电箱。
5. 接地和短路保护户内配电箱必须进行接地，接地电阻应符合当地电气安全规范的要求。
配电箱应设有短路保护装置，如熔断器或微型断路器等。
6. 标识和标示户内配电箱应进行合理的标识和标示。
标识应清晰可见，标示内容应包括配电箱的功率、电压、电流等相关信息，以及相应的警示标志。
7. 维护和检查户内配电箱应定期检查和维护，确保设备正常运行和安全可靠。
在检查和维护时，应断开电源，采取相应的安全措施。
8. 使用注意事项户内配电箱的使用过程中，应注意以下事项：- 禁止乱接乱拆电线，严禁私拉乱接电源；- 禁止超负荷使用电器设备，以免引发火灾或其他安全事故；- 禁止在配电箱周围堆放易燃易爆物品，防止火灾事故；- 定期巡视配电箱，发现异常及时处理，确保安全运行。
以上是户内配电箱安装规范的要点，通过按照这些规范进行安装和使用，可以保证户内配电箱的正常运行和使用安全。
提醒大家在安装和维护户内配电箱时，务必遵守相关的电气安全规范，并在需要时请专业人员进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
配电箱的安装规范及注意事项
一级箱 一般要靠近变压器或者配电室就近安装，如
果工地据变压器或者配电室远，则要考虑把一级箱安装到工
地用电机械相对中心位置（不影响物质运输和存放），为下
步配二级箱做考虑。
二级配电箱 一般在塔吊与搅拌机中间位置（不影响物质运
输和存放），钢筋制作区，混凝土泵站各放置一台。
三级配电箱 装设在用电设备负荷相对集中的地区，二级配
电箱与三级箱的距离不超过30米。
一些规则 1动力配电箱与照明配电箱分别设置，如合置在同
一配电箱内，动力与照明线路分路设置，照明线路接线接在
动力开关的上侧。
2.三级箱是末级配电箱配电， 箱内一机一闸一漏，每台用
电设备有自已的开关，严禁用一个开关电器直接控制两台以
上的用电设备。
3。购置配电箱 要符合安检质量合格产品。购置漏电保护器
必须是国家定点生产厂或经过有关部门正式认可的产品。
①配电箱内的电器首先安装在金属板或安装条上，然后整体
固定在配电箱箱体内，金属板与配电箱体作电气连接。
②配电箱、开关箱内的各种电器按规定位置紧固，在安装板
上不得歪斜和松动，并用电器设备之间，设备与板四周的距
2
离符合有关工艺标准的要求。
③ 配电箱 内的工作零线通过接线端子板连接，并与保护零
线（地线） 线端子板分设。
④ 箱内的连接线采用绝缘导线，导线的型号及截面严格执
行临时图纸的标示截面。各种仪表之间的连线使用截面不小
于㎜2的绝缘铜芯导线，导线的接头不得松动，不有外露带
电部分。 ⑤各种箱体的金属构架，金属箱体，门以及箱体
内电器的金属底座，外壳等作保护接零，保护接零应通过接
线端子连接。
⑥配电箱后面排线需要排列整齐，绑扎成束，并用卡钉固定
在盘板上，盘后引出及引入的导线应留出适当余量，以方便
其检修。
⑦导线剥削处不伤线过长，导线压头牢固可靠，多股导线不
盘圈压接，加装压线端子，并且挂锡。
⑧配电箱安装平整牢固,用角铁焊安装架, 配电箱中心线距
地米, 安装架刷红白相间油漆。
4.施工现场配电线路 施工现场采用TN-S系统供电，现场中
所有的配线 均采用三相五线制，铠装电缆可以挖深米，上
下各覆100mm的细沙后盖砖埋设，橡胶电缆穿管后埋设，严
禁沿地面明设，并应避免机械操作和介质腐蚀。电缆穿越建
筑物、构筑物、道路、易受机械损伤的场所及引出地面从2M
高度到地下处，必须加设防护套管。室内配线：进户线过墙
3
应穿管保护，距地面不得少于，并采取防雨措施 。 临建办
公区.生活区配线,插座采用BV4㎜2地面布管暗敷设,灯线
采用㎜2 PVC30线槽明敷设，光源采用日光灯吸顶安装。
5、照明灯具的金属外壳必须做保护接零。单相照明回路的
开关箱（板）内必装设漏电保护器，实行左零右火制。室外
灯具距地面不得低于3M，室内不低于
