CS41H-16C-25-40型自由浮球式蒸汽疏水阀-禹轩阀门

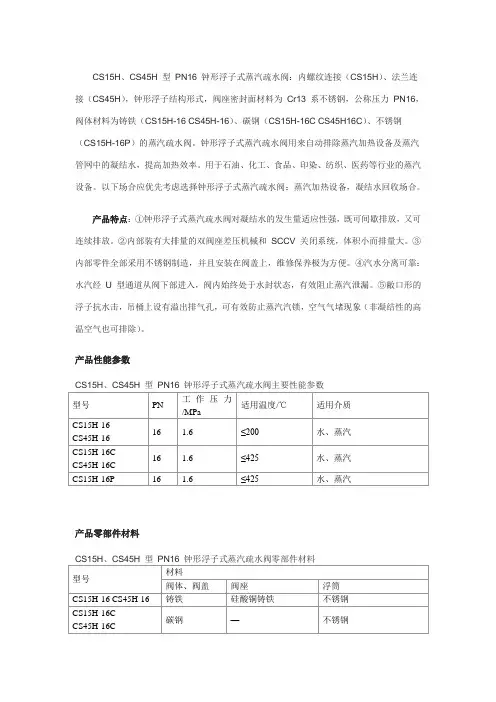

上海环巨阀门有限公司CSHCSH型PN钟形浮子式蒸汽疏水阀
CS15H、CS45H 型PN16 钟形浮子式蒸汽疏水阀：内螺纹连接（CS15H）、法兰连接（CS45H），钟形浮子结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16，阀体材料为铸铁（CS15H-16 CS45H-16）、碳钢（CS15H-16C CS45H16C）、不锈钢（CS15H-16P）的蒸汽疏水阀。
钟形浮子式蒸汽疏水阀用来自动排除蒸汽加热设备及蒸汽管网中的凝结水，提高加热效率。
用于石油、化工、食品、印染、纺织、医药等行业的蒸汽设备。
以下场合应优先考虑选择钟形浮子式蒸汽疏水阀：蒸汽加热设备，凝结水回收场合。
产品特点：①钟形浮子式蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
②内部装有大排量的双阀座差压机械和SCCV 关闭系统，体积小而排量大。
③内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
④汽水分离可靠：水汽经U 型通道从阀下部进入，阀内始终处于水封状态，有效阻止蒸汽泄漏。
⑤敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象（非凝结性的高温空气也可排除）。
产品性能参数CS15H、CS45H 型PN16 钟形浮子式蒸汽疏水阀主要性能参数型号PN 工作压力/MPa适用温度/℃适用介质CS15H-16CS45H-1616 1.6 ≤200水、蒸汽CS15H-16CCS45H-16C16 1.6 ≤425水、蒸汽CS15H-16P 16 1.6 ≤425水、蒸汽产品零部件材料CS15H、CS45H 型PN16 钟形浮子式蒸汽疏水阀零部件材料型号材料阀体、阀盖阀座浮筒CS15H-16 CS45H-16 铸铁硅酸铜铸铁不锈钢CS15H-16CCS45H-16C碳钢—不锈钢CS15H-16P 304 型不锈钢—不锈钢产品外形及结构尺寸CS15H-16 CS15H-16C、CS15H-16（直式）钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）CS15H-16、CS15H-16C CS15H-16（直式）DN 15 20 25 DN 25 40 50L 120 120 200 D 190 240 285H 150 190 310 H 270 375 425h 80 100 180 ————重量/kg 3.0 3.5 14.0重量/kg12.5 27.5 47.0CS45H-16C、CS45H-16 型钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）CS45H-16C CS45H-16DN 15 20 25 DN 15 20 25L 230 230 310 L 175 195 215H 150 190 310 H 160 160 160h 80 100 185 h 88 88 88重量/kg5.5 8.0 20.0 重量/kg 5.56.07.0产品排水量CS15H-16(C)、CS45H-16(C) 型钟形浮子式蒸汽疏水阀排水量表（kg/h）工作压差/MPa0.05 0.1 0.2 0.35 0.4 0.8 0.85 1.2 1.6CS15H-16 CS15H-16C CS45H-16C DN15 180 210 260 315 —————120 140 175 220 235 280 285 ——85 105 135 170 180 250 260 280 —60 75 100 135 140 210 215 245 265CS15H-16 CS15H-16C CS45H-16C DN20 230 260 310 360 —————145 170 210 260 275 345 350 ——120 140 175 220 235 300 310 335 —85 105 135 170 180 250 265 300 320CS15H-16 CS15H-16C 750 1100 1700 2000 —————600 650 820 1100 1200 1680 1720 ——CS45H-16C DN25 380 510 680 900 950 1360 1400 1560 —300 360 510 680 750 1120 1160 1250 1320CS15H-16 DN40 2000 2480 3130 3540 —————750 1100 1700 2200 2380 3230 3300 ——700 880 1225 1735 1900 2720 2790 3180 —580 720 1020 1400 1550 2310 2380 2850 3150CS15H-16 DN50 3700 4660 5600 6700 —————2050 2450 3330 4450 4750 6460 6650 ——1360 1770 2480 3460 3670 5100 5270 5950 —1020 1360 1970 2780 3000 4350 4520 5230 5750CS45-16 （ES8F）DN15、20、25 260 340 420 480 550 ————160 220 300 360 380 450 ———70 90 120 130 150 190 205 220 260CS15H-16P 型钟形浮子式蒸汽疏水阀排水量表（kg/h）工作压差/MPa 0.05 0.2 0.35 0.6 0.85 1.2 1.6CS15H-16P DN15、20、25 170 260 315 ————110 180 220 255 285 ——85 135 170 220 260 285 —55 100 135 180 215 250 265。
上海彬伦阀门有限公司疏水阀价格表
CS41H-16P 自由浮球式
CS11H-16P 自由浮球式
CS41H-64C 自由浮球式
上海彬伦阀门有限公司疏水阀价格表
口径
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN15 DN20 DN25 DN32 DN40 DN50 DN15 DN20
883/983
883F/993
DN50 DN15
DN50 DN50
860 1260
CS14H-16C
DN25 DN32
195 215
884/984 DN20
815F/995
DN65
1280
DN40
225
DN25
DN80
1430
DN50
260
DN40
1235
DN15
2870
815/985 DN50
1235 883F-(16-40P) DN20
型号
FT14H-16P
FT44H-16P
口径
DN15 DN20 DN25 DN32 DN40 DN50 DN15 DN20 DN25 DN32 DN40 DN50 DN65
价格
680 800 850 1750 1800 1950 900 950 1100 1700 1850 1900 1990
型号
FT14H-16C
DN25
DN32 DN40 DN50
价格
540 620 690 980 1345 1400 1940 2695 2740 3800 4700 440 450 540 880 910 1345 385 380
415
480 630 780
自由浮球式疏水阀CS41H的详细介绍
自由浮球式疏水阀的详细介绍
一、CS41H自由浮球式疏水阀概述:
疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
二、CS41H自由浮球式疏水阀工作原理:
本产品根据浮力的原理, 使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。
三、CS41H自由浮球式疏水阀结构特点:
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
四、CS41H自由浮球式疏水阀技术图片:
五、CS41H自由浮球式疏水阀主要外形及连接尺寸:
Main External And Connecting Dinension
六、CS41H自由浮球式疏水阀主要零件材料:
Materal For Main Parts
七、CS41H自由浮球式疏水阀排水量表:。
疏水阀知识大全
３
不需要快速加热
２
８ 多路并联盘管加热（液体）
３
９ 烘 干 室（箱） 采用较高压力为 ＰＮ１６ 压力不变时 压力可调时
２
１０ 溴化锂制冷设备蒸汽器 单效压力≤１ｋｇｆ／ｃ ㎡ 双效压力≤１０ｋｇｆ／ｃ ㎡
２
１１ 浸在液体中的加热盘管 压力不变时
２
１２ 列管式热交换器 压力不变时
１３ 最高工作温度 与最高工作压力相对应的饱和温度
１４ 最高允许温度 在给定温度下疏水阀壳体能够持久承受的最高温度
１５ 开阀温度 在排水温度试验时，疏水阀开启时的进口温度
１６ 关阀温度 在排水温度试验时，疏水阀关闭时的进口温度
１７ 排水温度 疏水阀能连续排放热凝结水的温度
一．机械型疏水阀： 机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降 带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度 变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。最大背压率 为 ８０％，工作质量高，是生产工艺加热设备最理想的疏水阀。 机械型疏水阀有自由浮球式、自由半浮球式、扛杆浮球式、倒吊（置）桶式等－－－－－ １． 自由浮球式疏水阀： 自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既 是浮子又是启闭件，无易损零件，使用寿命很长，““银球”牌”疏水阀内部带有 Ｙ 系列自 动排空气装置，非常灵敏，能自动排空气，工作质量高。 设备刚启动工作时，管道内的空气经过 Ｙ 系列自动排空气装置排出，低温凝结水进入疏 水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备， 设备迅速升温，Ｙ 系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始 正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下， 形成水封，无蒸汽泄漏，节能效果好。最小工作压力 ０．０１Ｍｐａ，从 ０．０１Ｍｐａ 至最高使用压力 范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为 ０℃，加热设备里不存水，能使加热设备达到最佳换热效率。背压率大于 ８５％，是生产工艺 加热设备最理想的疏水阀之一。 ２． 自由半浮球式疏水阀： 自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件， 又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久 耐用，无蒸汽泄漏。背压率大于 ８０％，能排饱和温度凝结水，最小过冷度为 ０℃，加热设备 里不存水，能使加热设备达到最佳换热效率。 当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属 片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶 产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。 当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再 进入球桶之内，阀门再关闭，间断和连续工作。 ３． 扛杆浮球式疏水阀： 扛杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随 凝结水的液位升降进行开关阀门。扛杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体 积小排量大，最大疏水量达 １００ 吨／小时，是大型加热设备最理想的疏水阀。
FT44H-16C杠杆浮球式疏水阀-上海东格阀门
机械型—单阀孔杠杆浮球式蒸汽疏水阀使用说明书（FT44、FT14系列）一、主要用途和适用范围杠杆浮球式蒸汽疏水阀能将蒸汽管网及供热设备中的凝结水及时排出并阻止蒸汽泄漏，具有冷凝水回收作用，从而保证了加热设备和管网的正常运行，对节约能源具有显著效果。
广泛应用于化工、电力、炼油、轻纺、造纸等工况企业，尤其对压力低、排量大和温度稳定性要求高，不宜滞存凝结水的蒸汽设备更为适用。
二、工作特性排水方式连续排水，有水即排，加热设备内不会有水积聚排饱和水能力能排饱和水，从而获得最高的热效率排除空气能力自动排空，热敏感排空装置能自动排除不凝结的冷、热气体，杜绝汽锁现象蒸汽损耗排水孔阀座在凝结水位下，形成水封，无新鲜蒸汽泄漏蒸汽压力变化对疏水阀的影响可适应大幅度和突然的压力变化，杠杆浮球能根据液位自动调节排水阀座孔的开度，工作连续，性能稳定背压是否有限制背压率为进口压力的80%是否用于过热蒸汽不可用于过热蒸汽是否怕冻怕是否怕水击怕三、结构及原理工作原理：设备刚启动时，自动排空气装置处于开启状态，迅速排除系统中的不凝结气体。
当蒸汽和热凝结水进入时，阀腔内温度随之升高，排空气装置自动关闭；此时浮球受水位的变化而自动升降，带动杠杆调节阀座孔的开度，连续排放凝结水。
当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭阀座孔。
由于阀座孔在凝结水水位以下，形成水封，工作时无新鲜蒸汽泄漏。
四、可能发生的故障及消除方法故障现象可能原因解决方法蒸汽泄漏 1.阀前无凝结水、蒸汽过热，疏水阀失去水封关闭疏水阀前阀门屯积凝结水后再缓慢开启阀门，重新建立水封2.密封面上存有污垢或水渍打开阀盖，冲洗密封阀瓣和密封面3.阀瓣、阀座的密封面严重磨损研磨阀瓣、阀座密封面4.自动排空装置损坏或有污物堵塞更换自动排空装置或清洗排空装置密封面五、安装使用注意事项1、安装疏水阀前应用带压蒸汽将管道冲洗干净2、疏水阀的流向要与管路的流向一致3、安装前，取下两侧保护盖，疏水阀体必须水平安装4、使用该阀时不能超过铭牌上标或阀体上打印的最大工作压差，如超过最大工作压差，将导致阀动作失灵。

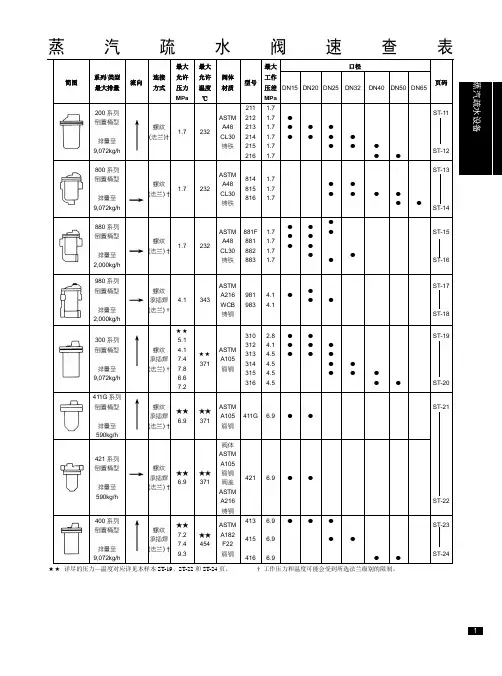

常用蒸汽疏水阀型号
1蒸汽疏水设备简图系列/类型 最大排量流向连接 方式最大允许 压力 MPa最大 允许 温度 ℃阀体 材质型号最大 工作 压差 MPa 口径页码DN15 DN20 DN25 DN32DN40 DN50 DN65200系列 倒置桶型排量至 9,072kg/h螺纹 (法兰)†1.7232ASTMA48 CL30 铸铁211212 213 214 215 2161.7 1.7 1.7 1.7 1.7 1.7ST-11 ST-12800系列 倒置桶型排量至 9,072kg/h螺纹 (法兰) †1.7232ASTMA48 CL30 铸铁814 815 8161.7 1.7 1.7ST-13 ST-14880系列 倒置桶型排量至 2,000kg/h螺纹 (法兰) †1.7232ASTM A48 CL30 铸铁881F881 882 8831.7 1.7 1.7 1.7ST-15ST-16980系列 倒置桶型排量至 2,000kg/h螺纹 承插焊 (法兰) †4.1343ASTM A216 WCB 铸钢981 9834.1 4.1ST-17ST-18300系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 5.14.1 7.4 7.8 6.6 7.2★★ 371ASTM A105 锻钢310312 313 314 315 3162.8 4.1 4.5 4.5 4.5 4.5ST-19 ST-20411G 系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) † ★★ 6.9★★ 371ASTM A105 锻钢 411G6.9ST-21ST-22421系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) †★★ 6.9★★ 371阀体 ASTMA105锻钢 阀盖 ASTM A216 铸钢4216.9400系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 7.2 7.4 9.3★★ 454ASTM A182 F22 锻钢413 415 4166.9 6.9 6.9ST-23 ST-24★★ 详尽的压力—温度对应详见本样本ST-19、ST-22和ST-24页。
疏水阀cs49h
疏水阀cs49h国经济将步入发展的快车道，经济专家预测，国内金融竞争更加白热化。
为此，理财人士认为，在2006年国内理财市场中，将有六大热点成为百姓生活的重要内容。
理财产品收益将有所提高去年底，银监会颁布新办法大幅提高了理财产品的门槛，与此同时，理财产品的收益随之有一定的增长。
因此，2006年，银行理财产品依然会成为众多投资者的选择。
另外，因外资银行的大量涌入，外汇理财产品会出现较大的变化。
外资银行利用自身在海外的优势，通过与海外市场挂钩，推出了挂钩型的外汇理财产品。
不过，国际商品市场复杂多样，对于普通投资者，选择此类产品的难度较大。
基金的回报将大于鸡年去年的基金市场可以用“三大”来形容：基金规模扩大、投资者队伍壮大、基金业绩差距拉大。
但从进入2006年以来的总体情况看，基金的净值普遍增长，因此，狗年中基金的回报将大于鸡年。
另外首页>>产品中心>>ST系列可调恒温式疏水阀一、产品[疏水阀]的详细资料：产品名称：可调恒温式疏水阀产品特点：St系列疏水阀属热静力型中的一种新产品。
阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。
二、结构原理：St系列疏水阀属热静力型中的一种新产品。
阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。
选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节三、主要技术参数：1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm3、排水温度：A组65～1 00℃B组95～1 35℃C组1 30～1 65℃4、漏气率：0 5％以下5、寿命1 0000小时以上6、使用温度：80～450℃7、连接万式三种：l、ST为螺纹角式2、STB为螺纹直通带过滤器3、STC为法兰直通带过滤器四、ST系列可调恒温式疏水阀主要外型及连接尺寸：型号（DN）外形尺寸最大排量型号（DN）外形尺寸最大排量T/h法兰外径D 长L 高H 长L 高HST8-15 120 65 1.4 STB16-1590 150 3.0 -ST8-20 120 65 3.0 STB16-2100 150 4.0 -ST8-25 130 70 4.0 STB16-25120 165 5.0 -ST16-15 120 65 3.0 STB10-4140 185 9.0 -订货须知：一、①ST系列可调恒温式疏水阀产品名称与型号②ST系列可调恒温式疏水阀口径③ST系列可调恒温式疏水阀是否带附件二、若已经由设计单位选定公司的ST系列可调恒温式疏水阀型号，请按ST 系列可调恒温式疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：疏水阀热动力式蒸汽疏水阀CS14F液体膨胀式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀疏水阀>>可调恒温式疏水阀>>可调恒温式蒸汽疏水阀产品名称：可调恒温式蒸汽疏水阀产品型号：ST-16C产品口径：DN15～100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
杠杆浮球式蒸汽疏水阀-FT44H杠杆浮球式蒸汽疏水阀
100
990
2227.5
CS49H-16Z
65
405
0
80
462
0
100
540
0
CS49H热动力圆盘式蒸汽疏水阀(北京式）
15
214.5
597
20
225
642
25
270
742.5
32
349.5
990
40
394.5
1069.5
50
427.5
1114.5
品名
规格
单价（元）
铸钢
不锈钢
882/982疏水阀
855
DN20
457.5
900
DN25
472.5
990
DN32
787.5
1800
DN40
870
1935
DN50
3937.5
65
1417.5
4162.5
80
1665
4950
100
1732.5
7425
125
3127.5
7875
150
3960
9900
CS11H自由浮球式蒸汽疏水阀丝口
15
315
900
20
337.5
922.5
25B
360
979.5
25D
495
1687.5
32
507
1732.5
40
607.5
2137.5
1812
25
1542
2442
32
2677.5
4579.5
40
2925
4612.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CS41H-16C-25/40型自由浮球式蒸汽疏水阀
产品说明
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。
用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
产品特点：①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率。
②蒸汽压力变化时，不受影响，能连续工作性能稳定。
③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。
④自动排空气性能好。
⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。
产品性能参数
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽
疏水阀主要性能参数
型号PN 工作压力/MPa 适用温度/℃适用介质
CS41H-16 16 1.6 ≤200水、蒸汽
CS41H-16C 16 1.6 ≤425水、蒸汽
CS41H-25 25 2.5 ≤350水、蒸汽
CS41H-40 40 4.0 ≤425水、蒸汽
产品零部件材料
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料
型号阀体材料
CS41H-16 铸铁
CS41H-16C 碳钢
CS41H-25 碳钢
CS41H-40 碳钢
产品外形及结构尺寸
CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）
CS41H-16 CS41H-16（Ⅱ）
DN 15 20 DN 25
D 170 200 L 310
H 127 142 H 240
h 80 90 h 178
重量/kg 3.5 4.5 重量/kg 15
返回页首⇑
CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）
CS41H-16C CS41H-40（Ⅰ）CS41H-16C CS41H-40（Ⅱ）
DN 15 20 25 DN 25 40 50
L 230 230 230 D 320 320 320
H 220 220 220 H 295 295 295
h 150 150 150 h 210 210 210
重量/kg 10 10.5 11 重量/kg 24 25 26
CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）
CS41H-16C CS41H-40（Ⅲ）CS41H-16C CS41H-40（Ⅳ）
DN 50 65 80 DN 80 100
L 430 430 430 D 580 580
H 410 410 410 H 540 540
h 290 290 290 h 390 390
重量/kg 80 83 86 重量/kg 130 137
产品排水量表（过冷度为6℃时的连续排量）
CS41H-16 型自由浮球式蒸汽疏水阀排水量表（kg/h）
工作压差/MPa 0.05 0.1 0.2 0.5 0.8 1.2 1.6
排水量
CS41H-16
160 230 300 ————
110 160 250 360 ———
90 130 200 280 290 ——
50 80 120 180 210 260 —
40 50 80 140 170 210 260
CS41H-16Ⅱ
（Φ120）
1400 2000 2800 ————
1000 1300 1800 3100 ———
800 1000 1400 2500 3500 ——
600 800 1100 2000 2900 3800 —
500 600 900 1800 2600 3300 3800
CS41H-16C（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h）
工作压差/MPa 0.05 0.1 0.2 0.5 0.8 1.2 1.6
排水量产品代号Ⅰ（Φ68）180 210 280 450 560 620 660
产品代号Ⅱ（Φ120）500 600 900 1800 2600 3300 3800
产品代号Ⅲ（Φ190）2820 4200 5080 7000 8530 10200 12100
产品代号Ⅳ（Φ220）4200 6800 8500 10270 12400 15800 18500
CS41H-40（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h）
工作压差/MPa 0.03 0.5 1.2 1.6 2.0 2.4 3.0 3.6 4.0
排水量
产品代号Ⅰ（Φ68）100 270 380 440 480 520 580 610 630 产品代号Ⅱ（Φ120）400 1100 1620 1900 2100 2280 2560 2780 2900 产品代号Ⅲ（Φ190）1060 2770 4250 4900 5400 5920 6550 7050 7300 产品代号Ⅳ（Φ220）1580 4160 6430 7520 8450 9000 10000 10800 11200。
