钢筋混凝土房屋的类型、组成构件及构造汇总
钢筋混凝土框架结构房屋建筑与结构设计

钢筋混凝土框架结构房屋建筑与结构设计钢筋混凝土框架结构房屋建筑是现代建筑中常见的一种结构形式,主要由楼板、梁、柱、墙体等组成,其结构特点是具有较高的抗震性能和稳定性。
在房屋建筑的设计中,结构设计是非常重要的一环。
本文将对钢筋混凝土框架结构房屋建筑的结构设计进行讲解。
一、承载力设计原则承载力设计原则是指在实现建筑结构承受和传递荷载的要求下,尽可能达到节约材料、降低成本和提高结构安全性的设计要求。
在钢筋混凝土框架结构房屋建筑中,承载力设计原则的主要内容包括以下几方面:1.荷载的设定:按照国家相关规范设定建筑物的选择性质及不利荷载,如:建筑自重、楼层荷载、风荷载、地震荷载等。
同时要考虑荷载的作用时间、作用区域等因素,以保证建筑结构的安全性。
2.材料的选择:根据建筑物的设计要求和性能指标,选择优质、合适的钢筋混凝土材料。
同时,要根据施工工艺、工地条件等因素进行材料的配合和保证其质量,以保证结构的整体性、稳定性和安全性。
3.构造形式的选择:根据不同的建筑的功能和荷载要求,选择适合的结构形式,如一层钢筋混凝土框架结构房屋建筑,两层钢筋混凝土框架结构房屋建筑,钢筋混凝土框架结构透视效果图等。
并结合地形、气候条件等因素进行设计。
4.系统的设计:设计时需注意结构整体的协调性和完整性,避免单一构件承受过多荷载,而导致并未出现断裂现象而影响其安全性。
二、框架结构的设计1.楼板的设计:楼板是连接楼层之间的通道,是房屋建筑中主要承载楼层荷载的构件,在框架结构设计中,楼板一般采用波形板和薄板,其横向和纵向均需满足规范要求,保证其承载能力和稳定性。
若楼层的荷载比较大,则需要采用厚板或预应力板等结构形式,以提高其承载能力。
2.梁的设计:梁是连接墙体和柱子的承重构件,其设计需要满足梁的受力要求,保证其承载能力并提高其刚度和稳定性。
在框架结构设计中,梁的截面要大,角度要小,建议梁宽度超过楼板厚度两倍以上。
3.柱的设计:柱是支撑楼层荷载和承受地震荷载的支撑构件,其设计应考虑柱子截面的大小、杆件的强度、状态、桁架的强度和柱的连接等因素,以确保柱的承载能力和稳定性。
建筑构造第12章 装配式钢筋混凝土排架结构单层厂房构造

3、内墙面与地坪交接处,做200mm高的1:2水泥砂浆踢脚线。
4、厂房四周的室外地面,要做散水或明沟;外墙面与室外地面接近部 分设置勒脚。散水、明沟及勒脚的做法同民用建筑部分。
二、板材外墙
1、板材的类型
规 格: 长度:4500mm、6000mm、7500mm、12000mm四种; 宽度:900mm、1200 mm、1500mm、1800mm四种。 板厚度为:160 mm ~240 mm。
山墙与柱子的连接
嵌砖砌筑墙体
2、墙体与屋架的连接
(二)墙身变形缝
1、温度伸缩缝
伸缩缝处墙体与柱子的连接
伸缩缝处墙体与柱子的连接
2、防震缝 防震缝的缝宽约50 mm ~150 mm。
3、沉降缝
单层厂房沉降缝可参照民用建筑沉降缝的设置要求和构 造做法。 当温度伸缩缝、防震缝和沉降缝同时需要时,应统一考 虑,温度伸缩缝或沉降缝须满足防震缝的要求。
墙体设置在柱中间时可以节约土地和砖料,应注 意墙内边与吊车梁的关系,有吊车时,墙内边不应超 出上柱的内边,以保证吊车梁的安装。 墙体在柱外侧的构造简单、施工方便,可以避免
产生“热桥”,有较好的热工性能。
非承重的围护墙通常不做墙 身基础,下部墙身通过基础梁将
荷载传至柱下基础;
上部墙身支承在连续梁上, 连续梁将荷载通过柱子传至基础。
一、屋面的特点
1、单层厂房屋面面积 大,屋面上常设置各种天 窗、天沟、檐沟、雨水斗 及雨水管等,构造较复杂。
2、承受生产机械的振
动、吊车的冲击荷载,屋 面要有足够的刚度、强度 和整体性、耐久性。
3、单层厂房屋面一 般仅在柱顶标高较低的 厂房屋面采取隔热措施, 柱顶标高在8m以上时可
不考虑隔热。
房屋构造组成部分

房屋构造组成部分:1、房屋构成部分:地基与基础、墙或柱、楼板与地面、门窗、楼梯、屋顶等组成。
(1)地基和基础:地基:系建筑物下面的土层。
它承受基础传来的整个建筑物的荷载,包括建筑物的自重、作用于建筑物上的人与设备的重量及风雪荷载等。
基础:位于墙柱下部,是建筑物的地下部分。
它承受建筑物上部的全部荷载并把它传给地基。
(2)墙和柱:承重墙和柱是建筑物垂直承重构件,它承受屋顶、楼板层传来的荷载连同自重一起传给基础。
此外,外墙还能抵御风、霜、雨、雪对建筑物的侵袭,使室内具有良好的生活与工作条件,即起围护作用;内墙还把建筑物内部分割成若干空间,起分割作用。
(3)楼板和地面:楼板是水平承重构件,主要承受作用在它上面的竖向荷载,并将它们连同自重一起传给墙或柱。
同时将建筑物分为若干层。
楼板对墙身还起着水平支撑的作用。
底层房间的地面贴近地基土,承受作用在它上面的竖向荷载,并将它们连同自重直接传给地基。
(4)楼梯:是指楼层间垂直交通通道。
(5)屋顶:是建筑物最上层的覆盖构造层,它既是承重构件又是围护构件。
它承受作用在其上的各种荷载并连同屋顶结构自重一起传给墙或柱;同时又起到保温、防水等作用。
(6)门和窗:门:是提供人们进出房屋或房间以及搬运家具、设备等的建筑配件。
有的门兼有采光、通风的作用。
窗:其主要作用是通风采光。
一般来说,基础、墙和柱、楼板、地面、屋顶等是建筑物的主要部分;门、窗、楼梯等则是建筑物的附属部件2、基础(1)基础的类型按使用的材料分为:灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。
按埋置深度可分为:浅基础、深基础。
埋置深度不超过5M者称为浅基础,大于5M者称为深基础。
按受力性能可分为:刚性基础和柔性基础。
按构造形式可分为条形基础、独立基础、满堂基础和桩基础。
建筑结构 第五章 钢筋混凝土多层与高层结构

随着房屋楼层数、高度的增加和抗震设防要求的提高, 上述基于平面工作状态的框架、剪力墙所组成的高层建筑 结构体系便不能满足要求了,在这种情况下,应使剪力墙 构成空间薄壁筒体,成为竖向悬壁箱形粱,或使框架的柱 子密集排列,使梁的刚度加强成为框筒,以一个或多个简 体作为主要抵抗水平力的结构称为筒体结构。 筒体根据开孔的多少,筒体有空腹筒和实腹筒之分。 实腹筒一般由电梯井、楼梯间、管道井等形成,开孔少, 因其常位于房屋中部,故又称核心筒。 空腹筒又称框筒,由布置在房屋四周的密排立柱和截面、 高度很大的横梁组成。这些横梁称为窗裙梁,梁高一般为 0.6~1.22m。
沉降缝: 指同一建筑物高低相差悬殊,上部荷载分布不均匀,或建在不同地基土壤
上时,为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把 建筑物划分成几个段落,自成系统,从基础、墙体、楼板到房顶各不连接。缝宽一般 为30~70毫米。将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各 段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部 分之间,以及在新旧建筑的联接处。 沉降缝的设置,主要与基础受到的上部荷载及场地地质条件有关。当上部荷载差异较大, 则应设沉降缝;沉降缝可利用挑梁或搁置预制板、梁等方法做成。
由核心筒、框筒等基本单元组成的承重结构体系称为筒体体 系。根据房屋高度及其所受水平力的不同,筒体体系可以布置 成束筒结构和多重筒结构等形式。筒中筒结构通常用框筒作为 外筒,实腹筒作为内筒。
第二节 框架结构
(一)框架的类型
按施工方法的不同,框架结构可分为现浇框架、装配式框架 和现浇预制框架三种类型。 (1)全现浇整体式框架:全部构件都在现场工地现浇而成。 优点:结构整体性及抗震性能好,平面布置比较灵活,预埋件少, 节省钢材; 缺点:现场工作量大,模板消耗多,施工周期较长。北方冬季施工 困难。 适用范围:对功能复杂,使用要求高,抗震性能要求高的多、高层 框架。 (2)半现浇式框架:将房屋结构中的梁板柱部分现浇部分装配 而形成的结构形式:一种是梁柱现浇,板预制,另一种是柱现浇, 梁板预制。 优点:施工简单,整体性较全装配式好,又比全现浇式节约模板, 省去现场支模

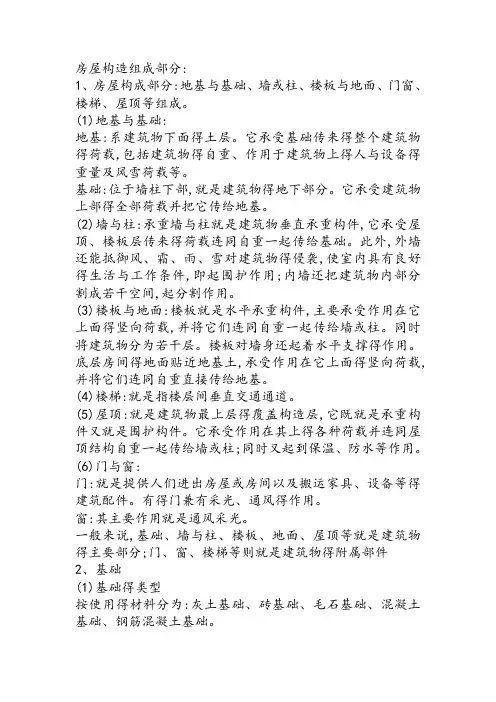

房屋构造组成部分

房屋构造组成部分:1、房屋构成部分:地基与基础、墙或柱、楼板与地面、门窗、楼梯、屋顶等组成。
(1)地基与基础:地基:系建筑物下面得土层。
它承受基础传来得整个建筑物得荷载,包括建筑物得自重、作用于建筑物上得人与设备得重量及风雪荷载等。
基础:位于墙柱下部,就是建筑物得地下部分。
它承受建筑物上部得全部荷载并把它传给地基。
(2)墙与柱:承重墙与柱就是建筑物垂直承重构件,它承受屋顶、楼板层传来得荷载连同自重一起传给基础。
此外,外墙还能抵御风、霜、雨、雪对建筑物得侵袭,使室内具有良好得生活与工作条件,即起围护作用;内墙还把建筑物内部分割成若干空间,起分割作用。
(3)楼板与地面:楼板就是水平承重构件,主要承受作用在它上面得竖向荷载,并将它们连同自重一起传给墙或柱。
同时将建筑物分为若干层。
楼板对墙身还起着水平支撑得作用。
底层房间得地面贴近地基土,承受作用在它上面得竖向荷载,并将它们连同自重直接传给地基。
(4)楼梯:就是指楼层间垂直交通通道。
(5)屋顶:就是建筑物最上层得覆盖构造层,它既就是承重构件又就是围护构件。
它承受作用在其上得各种荷载并连同屋顶结构自重一起传给墙或柱;同时又起到保温、防水等作用。
(6)门与窗:门:就是提供人们进出房屋或房间以及搬运家具、设备等得建筑配件。
有得门兼有采光、通风得作用。
窗:其主要作用就是通风采光。
一般来说,基础、墙与柱、楼板、地面、屋顶等就是建筑物得主要部分;门、窗、楼梯等则就是建筑物得附属部件2、基础(1)基础得类型按使用得材料分为:灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。
按埋置深度可分为:浅基础、深基础。
埋置深度不超过5M者称为浅基础,大于5M者称为深基础。
按受力性能可分为:刚性基础与柔性基础。
按构造形式可分为条形基础、独立基础、满堂基础与桩基础。
条形基础:当建筑物采用砖墙承重时,墙下基础常连续设置,形成通长得条形基础l刚性基础:就是指抗压强度较高,而抗弯与抗拉强度较低得材料建造得基础。
不同房屋结构的类型和特征

不同房屋结构的类型和特征在房屋建筑物评估中确定成新率时,往往出现下列情况:两幢不同结构的房屋,墙体都出现了裂缝,一幢可评为危房,而另一幢则认为是局部问题,不影响房屋整体使用。
这是因为不同结构房屋的承重系统不一样,前者墙体为承重,墙体裂缝很可能导致整个房屋的倒塌。
而后者则是其他结构承重,墙体仅起围护作用,裂缝仅造成了使用功能的减迟。
因此,了解不同房屋结构的类型和特征对正确评估房屋价值是非常必要的。
一、砖混结构房屋砖混结构房屋是砖墙承重结构,现以多层砖混结构楼房为例予以介绍。
1.砖混结构楼房的构造砖混结构楼房主要有屋盖(屋顶)、砖墙、钢筋混凝土楼盖扳、楼梯、砖基础及窗台、台阶、散水等部分构成。
2.砖混结构的结构特征砖混结构是墙承重结构,是由屋盖、墙体、楼板、过梁、砖基础构成的结构体系。
主要特征是:结构荷载是通过屋盖、楼板传到承重墙上,再由承重墙传到基础。
其传力方向为板一墙一基础,或为板一梁一墙一基础。
因此,承重墙砌筑质量的好坏、砌体强度的大小直接关系到砖混结构的质量和寿命。
基础不均匀下沉,承重墙体出现裂缝,将意味着砖混结构的整体破坏。
砖混结构建筑层数-般只有五、六层。
二、排架结构房屋单层工业厂房、仓库与一些大型公共建筑如体育馆、影剧院、展览馆、火车站的大厅,要求室内有一个完整的大空间来满足功能上的需要,常采用柱和屋架构成的排架作为其承重骨架,这类建筑称之为排架结构建筑。
1.排架的构成。
排架建筑主要由屋盖结构、吊车梁、柱子、基础、支撑、围护结构构件组成。
2.单层排架结构的结构特征。
单层排架结构所承受的各种荷栽,基本上都是通过柱子再传递到基础、地基的,所以柱子是结构中的主要承重构件,它的强度与稳定性是决定寿命的重要因素,而其外墙墙体,仅起围护作用。
三、框架结构房屋框架结构房屋是以柱、梁、板组成的空间结构体系作为丹架的建筑,如图1所示。
1.框架结构房屋的构成。
框架结构房屋由下列部位构成:(1)屋盖与楼板屋盖在建筑物顶部,既起承受屋面荷裁作用,又起防雨雪、保温的围护作用。
钢筋混凝土房屋的类型组成构件及构造汇总

钢筋混凝土房屋的类型组成构件及构造汇总钢筋混凝土房屋是指采用钢筋混凝土作为主要结构材料的房屋。
根据用途和结构形式的不同,钢筋混凝土房屋可以分为住宅、商业建筑、工业厂房、桥梁等多种类型。
下面将对钢筋混凝土房屋的类型、组成构件及构造进行汇总。
一、住宅建筑1.基础:住宅的基础通常采用钢筋混凝土桩基、连续墙基或承台基础等形式。
2.墙体:住宅的墙体主要分为外墙和内墙,外墙承担着承重和抗风作用,内墙则主要起到隔热、隔音的作用。
3.楼板:楼板是承载住宅荷载的重要构件,根据不同的跨度和使用要求,可采用板、梁板、楼板、空心楼板等形式。
4.屋顶:住宅的屋顶通常使用钢筋混凝土构造,可以是平屋顶、坡屋顶或拱形屋顶等形式。
5.梯间:梯间是连接各楼层的重要通道,一般采用钢筋混凝土构造,其中包括楼梯、楼梯间墙和楼梯间板等构件。
二、商业建筑商业建筑包括写字楼、商场、酒店、娱乐场所等,钢筋混凝土是商业建筑中常用的结构材料。
其组成构件主要包括:框架结构、楼板、外墙体和屋顶等。
1.框架结构:商业建筑通常采用钢筋混凝土框架结构,具有承载能力强、刚度好等特点。
2.楼板:商业建筑的楼板形式较为多样,常见的有板、梁板、楼板等形式。
3.外墙体:商业建筑的外墙体一般采用整体墙体或挂板墙体,既可满足结构要求,又能满足建筑外观和隔热、隔音等需求。
4.屋顶:商业建筑的屋顶通常采用钢筋混凝土构造,可以是平屋顶、坡屋顶或拱形屋顶等形式。
三、工业厂房工业厂房一般需要承载较大的荷载和具备较高的防火性能。
钢筋混凝土作为一种强度高、耐久性好、可塑性大的材料,适合用于工业厂房的建设。
其组成构件主要包括:柱、梁、楼板和外墙体等。
1.柱:工业厂房的柱一般都比较粗大,承载荷载能力强。
2.梁:工业厂房的梁也常常较大,起到承载荷载的作用。
3.楼板:工业厂房的楼板通常选择较厚且较坚固的钢筋混凝土楼板,以承载设备和货物的重量。
4.外墙体:工业厂房的外墙体一般采用整体墙体或挂板墙体,以满足结构要求和保温、防火的需要。
6.2 钢筋混凝土房屋结构施工图

6.2 钢筋混凝土房屋结构施工图一、钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。
构建标准图也属于结构详图的一部份。
二、基础施工图常用于钢筋混凝土房屋的基础形式较多,本节仅介绍独立基础、柱下条形基础和筏形基础的施工图。
1.独立基础独立基础常见形式如图6.2.1。
图6.2.1 独立基础常用的形式2.柱下条形基础图6.2.2为某钢筋混凝土独立基础施工图。
3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。
其形式有梁板式和平板式两种类型。
梁板式又可细分为交梁式和梁式,板式也可以细分为板顶加礅或板底加礅式。
框架结构一般采用交梁式筏板基础。
图6.2.4为交梁式筏板基础平面图。
基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图,此处略。
图6.2.2 钢筋混凝土独立基础施工图示例图6.2.3柱下条形基础施工图示例图6.2.4筏形基础平面图三、楼(屋)盖结构平面布置图如前所述,楼(屋)盖结构布置图主要是表示楼(屋)盖各种构件的平面位置以及预留洞、预埋件等内容。
结构布置图在绘制时、必须满足建筑图的要求,其定位轴线必须和建筑施工图对应。
当某种构件的标高、平面位置特殊时,应在同一张图上增加剖切断面。
构件编号时,对于配筋相同标高与结构平面相对位置不同,或主筋相同,箍筋不同的构件宜另行编号。
四、梁、柱、墙结构详图在结构平面确定之后,传统的表示方法是根据结构平面上梁、柱的编号,绘制梁和柱的施工详图。
当采用平面整体表示方法(简称平法)绘制施工图时,可以在结构平面布置图上表示梁、柱、墙的施工详图。
平面整体表示方法,将常用的结构处理方法,作为模块制成标准图。
绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋,使得详图表示规范化,同时大大地降低了绘图工作量。
下面介绍平面整体的表示方法。
1.柱平法施工图的表示方法柱子的平法表示方法有两种,一种称为列表注写方式,另一种称截面注写方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.1.1 钢筋混凝土房屋的类型、组成构件及构造
1. 框架结构
由梁和柱为主要承重构件组成的承受竖向和水平作用的结构称为框架结构(图1.1.1)。
全现浇框架的整体性及抗震性能好,预埋铁件少,较其他形式的框架节省钢材,建筑平面布置较灵活等;但是模板消耗量大,现场湿作业多,施工周期长,在寒冷地区冬季施工困难等。
图1.1.1 框架结构
(1)特点
将承重结构和围护、分隔构件完全分开,墙只起围护、分隔作用。
框架结构在水平荷载下表现出抗侧移刚度小,水平位移大的特点,属于柔性结构。
(2)适用高度:
框架结构的适用高度为6~15层,非地震区也可建到15-20层。
广泛用于多层工业厂房及多、高层办公楼、医院、旅馆、教学楼、住宅等。
(3)框架结构的受力特点
1)框架结构承受的荷载包括竖向荷载、水平荷载和地震作用。
竖向荷载包括结构自重及楼(屋)面活荷载,一般为分布荷载,有时有集中荷载。
水平荷载为风荷载、地震作用。
框架结构是一个空间结构体系,沿房屋的长向和短向可分别视为纵向框架和横向框架。
纵、横向框架分别承受纵向和横向水平荷载。
现浇平板楼(屋)盖荷载主要向距离较近的梁上传递。
2)框架柱采用对称配筋
竖向活荷载具有不确定性。
梁、柱的内力将随竖向活荷载的位置而变化。
风荷载也具有不确定性。
梁、柱可能受到反号的弯矩作用,所以框架柱一般采用对称配筋。
2. 剪力墙结构
利用建筑物的墙体作为竖向承重和抵抗侧力的结构称为剪力墙结构。
剪力墙实质上是固结于基础的钢筋混凝土墙片,具有很高的抗侧移能力。
因其既承担竖向荷载,又承担水平荷载—剪力,故名剪力墙(图1.1.2)。
一般情况下,剪力墙结构楼盖内不设梁,楼板直接支承在墙上,墙体既是承重构件,又起围护、分隔作用。
1.1.2 剪力墙体系图
(1)特点
钢筋混凝土剪力墙结构侧向刚度大,整体性好,对承受水平力有利;无凸出墙面的梁柱,整齐美观,特别适合居住建筑,并可使用大模板、隧道模、桌模、滑升模板等先进施工方法,利于缩短工期,节省人力。
但剪力墙体系的房间划分受到较大限制。
(2)适用范围
一般用于住宅、旅馆等开间要求较小的建筑,适用高度为15~50层。
(3)剪力墙的类型
整体剪力墙:不开洞或开洞面积不大于15%的剪力墙;整体小开口剪力墙:开洞面积大于15%,但洞口面积仍较小的剪力墙;双肢及多肢剪力墙:开洞较大、洞口成列布置的剪力墙;壁式框架:洞口尺寸大,连梁线刚度大于或接近墙肢线刚度的剪力墙。
3. 框架-剪力墙结构
在框架结构中的适当部位增设一定数量的钢筋混凝土剪力墙,形成的框架和剪力墙结合在一起共同承受竖向和水平力的体系叫做框架-剪力墙体系,简称框-剪体系(图1.1.3)。
剪力墙可以是单片墙体,也可以是电梯井、楼梯井、管道井组成的封闭式井筒。
图1.1.3 框架-剪力墙体系
(1)特点
框架-剪力墙体系的侧向刚度比框架结构大,大部分水平力由剪力墙承担,而竖向荷载主要由框架承受,因而用于高层房屋比框架结构更为经济合理;同时由于它只在部分位置上有剪力墙,保持了框架结构易于分割空间、立面易于变化等优点;此外,这种体系的抗震性能也较好。
(2)适用范围
框-剪体系广泛应用于多层及高层办公楼、旅馆等建筑中。
适用高度为15~25层,一般不宜超过30层。
(3)框架-剪力墙结构的受力特点
剪力墙的变形以弯曲型为主,框架的变形以剪切型为主。
剪力墙负担大部分水平力,框架和剪力墙分担水平力的比例,房屋上部、下部是变化的。
在房屋下部,由于剪力墙变形增大,框架变形减小,使得下部剪力墙担负更多剪力,而框架下部担负的剪力较少。
在上部,情况恰好相反,剪力墙担负剪力减小,而框架担负剪力增大。
就使框架上部和下部所受剪力均匀化。
从协同变形可以看出,框架-剪力墙结构的层间变形在下部小于纯框架,在上部小于纯剪力墙,因此各层的层间变形也将趋于均匀化。
a)b)
图1.1.4筒体示意图
a)实腹筒;b)空腹筒
4. 筒体结构
由筒体为主组成的承受竖向和水平作用的结构称为筒体结构体系。
筒体是由若干片剪力墙围合而成的封闭井筒式结构,其受力与一个固定于基础上的筒形悬臂构件相似。
根据开孔的多少,筒体有空腹筒和实腹筒之分(图1.1.4)。
实腹筒一般由电梯井、楼梯间、管道井等形成,开孔少,因其常位于房屋中部,故又称核心筒。
空腹筒又称框筒,由布置在房屋四周的密排立柱和截面高度很大的横梁组成。
梁高一般0.6~1.2m。
筒体体系就是由核心筒、框筒等基本单元组成的。
根据房屋高度及其所受水平力的不同,筒体体系可以布置成核心筒结构、框筒结构、筒中筒结构、框架-核心筒结构。
5. 排架结构
由屋架(或屋面梁)、柱和基础组成,柱与屋架铰接,与基础刚接(图1.1.5)。
根据生产工艺和使用要求的不同,排架结构可做成等高、不等高和锯齿形等多种形式,排架结构是目前单层厂房结构的基本结构形式,其跨度可超过30m,高度可达20~30m或更高,吊车吨位可达150t或更大。
排架结构传力明确,构造简单,施工比较方便。
图1.1.5 排架。
