用万用表来测量直流电流和直流电压的工作原理_New
万用表的结构和工作原理
⑵500mA：用待检修旳万用表测量低于1.5V旳旧电池，基本应满偏，不然用50mA，若无反应，表头 可能有问题。 ⑶表头：红线断开，用好万用表R ×1K（内阻最大，电流最小，电压1.5V）测表头：黑表笔接红线， 红表笔接黑线，假如表头好，则指针满偏，不然故障。不偏时，将保护二极管断开，再反复⑶，若不 偏，表头坏。
• 因为万用表旳测量对象多，测量量程范围 宽，所以要比一般仪表旳测量线路复杂， 但其测量原理与一般仪表仍是一致旳。例 如：测量电流依托分流电阻扩大量程；测 量电压采用分压电阻扩大量程等。
二、万用表旳工作原理
2.1表头 2.1.1表头参数旳测定 万用表表头满偏时允许经过旳电流，用Ig表
达，表头内阻用Rg表达，其等效电路如图 1所示。
串联电阻应选择得使仪表在各档时旳总内阻相应各档旳欧姆
提升电池电压：提电升压中都电，心采池 万值用电 用压 表相这能 中等种够 一。办提 般电法升 采表 用位来头 积器扩旳 层大R电 电P流 池量作，。程欧从。而姆使调电零阻用量程，得一到般扩大万为用了表得旳到较电高阻旳档
⑶万用表欧姆档旳正确使用
使用万用表旳欧姆档时要注意： ⑴注意量项：万用表旳转换开关全都放置在测量电阻旳位置上。 ⑵禁止带电测量：不能测量带电情形下旳电阻，要在被测电阻与其他器件隔离开时进行 测量。测量时注意不要用两只手同步接触万用表旳测试棒导体部分，不然仪表指示值反应 旳是人体电阻与被测阻并联等效电阻。 ⑶欧姆调零：每更换量限都要先进行零欧姆调整，将两根测试棒短接，调整零欧姆调整 器使指针指向零欧姆处，然后再开始测量。 ⑷选择量程：合适选择欧姆档旳量限，使指示值接近欧姆表标尺旳中间即欧姆中心值附 近，大约0.1R~10R范围较精确。（R为欧姆中心值） 另外，应用欧姆表测晶体管参数时应防止电流过大或电压过高而损坏被测晶体管，常用 “R×100”或“R×1K”档。 ⑸注意表笔与表内电池所接旳极性：在利用万用表欧姆档测晶体二极管正反向电阻时， 应记住“+”插孔接旳是表内电池旳负极 ⑹注意读数：万用表常有“R×1”、“R×10”、“R×100”、“R×1K”、等各档 并共用一条标尺，测量时，仪表指针所指标尺处旳数值乘以这些倍数便可得到被测电阻值。
万用表的测量原理

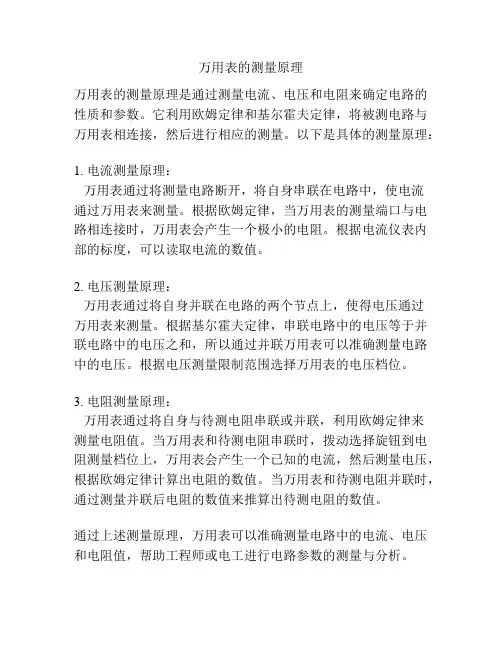

万用表的测量原理
万用表的测量原理是通过测量电流、电压和电阻来确定电路的性质和参数。
它利用欧姆定律和基尔霍夫定律，将被测电路与万用表相连接，然后进行相应的测量。
以下是具体的测量原理：
1. 电流测量原理：
万用表通过将测量电路断开，将自身串联在电路中，使电流
通过万用表来测量。
根据欧姆定律，当万用表的测量端口与电路相连接时，万用表会产生一个极小的电阻。
根据电流仪表内部的标度，可以读取电流的数值。
2. 电压测量原理：
万用表通过将自身并联在电路的两个节点上，使得电压通过
万用表来测量。
根据基尔霍夫定律，串联电路中的电压等于并联电路中的电压之和，所以通过并联万用表可以准确测量电路中的电压。
根据电压测量限制范围选择万用表的电压档位。
3. 电阻测量原理：
万用表通过将自身与待测电阻串联或并联，利用欧姆定律来
测量电阻值。
当万用表和待测电阻串联时，拨动选择旋钮到电阻测量档位上，万用表会产生一个已知的电流，然后测量电压，根据欧姆定律计算出电阻的数值。
当万用表和待测电阻并联时，通过测量并联后电阻的数值来推算出待测电阻的数值。
通过上述测量原理，万用表可以准确测量电路中的电流、电压和电阻值，帮助工程师或电工进行电路参数的测量与分析。
万用表的测试原理是
万用表的测试原理是 万用表的测试原理是什么？ 万用表是电工常用的一种测量工具，用于测量电压、电流、电阻和其他电学量。它具有多种功能和测量范围，广泛应用于电路调试、维修、实验室研究以及日常生活中的电器维护等领域。那么，万用表是如何进行测量的呢？
万用表的测试原理基于电路测量的基本知识。它通过与待测电路建立连接，利用电流流经元件的物理性质来测量电学量。万用表包含一个电流表、电压表和电阻表，通过选择不同的测量范围和插头的连接方式，可以完成各种电学量的测量。
万用表测量电压的原理如下：当测量直流电压时，万用表内部会将待测电路的电压与它的内阻相加，形成一个电压分压电路，通过测量分压电路两端的电压来确定待测电压值。而测量交流电压时，万用表内部则会通过整流和滤波等电路将交流电压转换为等效的直流电压进行测量。
万用表测量电流的原理如下：当测量电流时，万用表内部会改变自身的内阻，形成一个分流电路。通过测量分流电路中的电流值来确定待测电流的大小。为了保证准确测量，万用表在测量电流时需要与待测电路串联，通过改变测量范围来调整内部电阻的大小，以使测量电流不会过大而导致测量过程中的误差。 万用表测量电阻的原理如下：当测量电阻时，万用表内部会通过接入待测电阻形成一个电桥电路。万用表会在待测电阻两端施加一个已知的直流电压，通过测量电桥平衡时的电压差来确定待测电阻的值。电阻越大，电桥平衡时的电压差越小。
除了上述基本原理，万用表还可通过选择合适的测量范围和功能来完成其他电学量的测量，如频率、电容、电感等。不同的测量原理和电路设计使得万用表能够适应不同的测量需求。
总结起来，万用表的测试原理是通过与待测电路建立连接，在内部建立相应的电流、电压、电阻等测量电路，利用这些电路测量电学量。在进行测量时，根据待测电学量的特性选择合适的测量范围，并注意连接方式和外部干扰等因素，以保证测量结果的准确性。它的便携性、多功能和准确性使得万用表成为电工领域不可或缺的测试工具。
万用表的原理及使用方法
万用表的原理及使用方法一、万用表的原理万用表（Multimeter），也称为多用途仪表或电表，是一种测量电流（A）、电压（V）和电阻（Ω）等物理量的仪器。
它由一个数字显示屏和多个旋钮组成，可以通过选择不同的测量范围和功能来进行各种测量。
1.1 基本原理万用表的基本原理是利用其内部的电路来测量待测量之间的电压差、电流和阻抗。
它使用了不同类型的传感器和放大器来将待测信号转换为可读取的数字形式。
1.2 测量电压在测量电压时，万用表将自身连接到待测电路中，并通过内部电路将待测电压转换成相应的数字值。
当选择正确的测量范围后，万用表会自动调整内部放大倍数以保证准确度。
1.3 测量电流在测量直流电流时，万用表需要作为一个中间设备插入到待测线路中。
根据欧姆定律，万用表会通过其内部的低阻抗回路来引导通过它的全部或部分电流，并将其转换为相应的数字值。
1.4 测量电阻测量电阻时，万用表通过在待测电阻两端施加一个已知的电压，然后测量通过待测电阻的电流来计算电阻值。
万用表会根据欧姆定律计算出电阻值，并显示在屏幕上。
1.5 其他功能除了上述基本原理外，万用表还可以进行其他类型的测量，如频率、容量、温度等。
这些功能是通过内部的传感器和特殊的测量模式实现的。
二、万用表的使用方法2.1 准备工作在使用万用表之前，需要先进行一些准备工作：•确保待测设备或线路处于断开状态，以避免短路或触电等危险。
•检查并选择正确的测量范围，确保不会超出万用表所能承受的最大值。
•确认测试引线和探头连接正确并牢固。
2.2 测量电压以下是使用万用表测量直流和交流电压（分别称为直压和交压）的步骤：a) 测量直流电压（直压）1.将功能旋钮选择到“V”或“DCV”档位。
2.将红色测试引线连接到“VΩmA”插孔，将黑色测试引线连接到“COM”（公共地）插孔。
3.将红色测试引线的探头接触待测电路的正极，黑色测试引线的探头接触负极。
4.读取显示屏上的数值，即为待测电压值。
万用表AC-DC测量原理
万用表AC-DC测量原理同其他数字万用表一样，dt830型数字万用表的核心也是直流数字电压表dvm（基本表）。
它主要由外围电路、双积分a／d转换器及显示器组成。
其中，a／d转换、计数、译码等电路都是由大规模集成电路芯片icl7106构成的。
（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mv的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶，起连接作用。
图1数字万用表直流电压测量电路原理图（2）直流电流测量电路图2为数字万用表直流电流测量电路原理图，图中vd1、vd2为保护二极管，当基本表in＋、in一两端电压大于zoomv时，vd1导通，当被测量电位端接入in一时，vd2导通，从而保护了基本表的正常工作，起到“守门”的作用。
r2～r5、rc．分别为各挡的取样电阻，它们共同组成了电流－电压转换器（i／u），即测量时，被测电流△在取样电阻上产生电压，该电压输人至in＋、in—两端，从而得到了被测电流的量值。
若合理地选配各电流量程的取样电阻，就能使基本表直接显示被测电流量的大小。
图2数字万用表直流电流测量电路原理图（3）交流电压测量电路图3为数字万用表交流电压测量电路原理图。
由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（ac／dc）转换电路、环形滤波电路及icl7l06芯片组成。
图中，c1为输入电容。
vd11、vd12是c）的阻尼二极管，它可以防止c1两端出现过电压而影响放大器的输入端。
r21是为防止放大器输入端出现直流分量而设计的直流通道。
vd5、vd6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大，放大后的信号经c5加到二极管vd7、vd8上，信号的负半周通过vd7，正半周通过vd8，完成对交流信号进行全波整流。
如何用指针式万用表测量直流电流_New
如何用指针式万用表测量直流电流
————————————————————————————————作者：————————————————————————————————日期：
如何用指针式万用表测量直流电流
作为电子入门者，正确使用万用表是最基本的技能，本文主要讲解如何用指针式万用表测量直流电流。
第一步：测量时转动开关至所需电流挡，测试笔应串接于被测电路中。
挡位的选择应使指针位于满刻度的2/3处，测量精度最高。
如果不知道被测电流的范围，可先用较大的量程试测出大致数值后，再转到相应量程测量。
第二步：测量5A时，红表笔插头则插到对应的插座中。
第三步：测量5A时，转动开关可放在500mA直流电流量程上。
注意：测量时红表笔要接高电位点；严禁用电流挡去测量电压；转换量程必须先将表笔从被测电路中断开。
如何用万用表测量交直流电流
如何用万用表测量交直流电流
1、测电流之前，先推断电流的性质（沟通和直流）、电流大小范围。
2、选择恰当的测量工具（比如平安、精度和现场测量时使用便利）和测量档位。
选择恰当的测量工具后，假如不是专业技术人员，而只是爱好爱好者，建议阅读使用说明。
3、一般的操作步骤：
1）假如是小型用电设备（如电子设备等），可以阅读产品说明书中有关产品用电功率相关描述，该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。
假如说明书只是标明白用电功率和电压，则可以通过公式“A=W/V”计算得出电流。
当需要测试多个设备工作时的总电流时，将单个设备的电流相加，计算出主线路上的总电流。
假如需要实际测量：
（1）选择恰当档位（测电流，电流值范围）
（2）断开被测线路（但是用电设备和负载不能断开，否则就是线路短路！），将万用表窜入线路（留意是串联），此时万用表电阻几乎为零，流经万用表的电流就等于流经用电设备和负载的电流。
2）假如是较大型用电设备（工作电压一般为220V至380V），建议使用钳形电流表（万用表）。
其原理是在通电线路上形成闭合的电磁场，电磁场的变化引起万用表产生电流。
这个电流与被测线路电流存在一个比例关系，从而可以直接在电流表中读出线路电流。
万用表测电流图列。
万用表的工作原理
万用表的工作原理
首先，我们来了解一下万用表的组成部分。
万用表主要由电压测量部分、电流
测量部分、电阻测量部分和功能选择部分组成。
在测量电压时，万用表会通过电压测量部分将待测电路与万用表内部的电压测量电路连接起来，从而实现对电压的测量。
在测量电流时，万用表会通过电流测量部分将待测电路与万用表内部的电流测量电路连接起来，从而实现对电流的测量。
在测量电阻时，万用表会通过电阻测量部分将待测电阻与万用表内部的电阻测量电路连接起来，从而实现对电阻的测量。
功能选择部分则用于选择测量的参数类型，例如直流电压、交流电压、直流电流、交流电流、电阻等。
万用表的工作原理主要是基于电路原理和电学知识。
当我们在测量电压时，万
用表会将待测电路与内部的电压测量电路连接起来，通过内部的测量电路将待测电路的电压值转换成相应的电信号，然后通过显示屏显示出来。
在测量电流和电阻时，万用表也会通过类似的原理将待测电路的电流值和电阻值转换成相应的电信号，然后显示出来。
除了基本的电压、电流、电阻测量外，现代的万用表还具有许多其他功能，如
测量温度、频率、电容等。
这些功能的实现也是基于万用表内部的电路原理和传感器原理。
总的来说，万用表的工作原理是基于电路原理和电学知识，通过内部的测量电
路将待测电路的参数值转换成相应的电信号，然后显示出来。
通过功能选择部分的调节，我们可以实现对不同参数的测量，使得万用表成为一种方便、实用的电学测量工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用万用表来测量直流电流和直流电压的工作原理
————————————————————————————————作者：————————————————————————————————日期：
用万用表来测量直流电流和直流电压的工作原理
万用表是我们用电检测仪器中最常用的，万用表使用有很多小技巧，今天就来与大家分析一下用万用表来测量直流电流和直流电压的工作原理。
1、首先来看看直流电流测量电路工作原理
指针式万用表的主要元件是一只磁电系电流表，通常称为表头。
但一只表头只能测量小于它的灵敏度的电流。
为了扩大被测电流的量程，就需要给它并上分流电阻，使流过表头的电流为被测电流的一部分从而扩大量程。
为了在测量大小不同电流时得到一定的精确度，电流表都是设计成多档量程的。
应用最多的是闭路抽头式分流电路，其电路如图所示。
图中R1～R5统称为总分流电阻RS，实际产品中，为了便于调整和成批生产，
总分流电阻RS大多采用较大的整数千欧的阻值，表头上再串联一只可变线绕电阻R0，当表头参数有变化时仍可以得到补偿并方便调整。
2、直流电压测量电路工作原理
根据欧姆定律U=IR，则一只灵敏度为I、内阻为R的电流表，本身就是一只量程为U的电压表，如一只100μA的电流表，它的内阻为1.5KΩ，能用来测量的电压量程为0.15V, 显然是不实用的，但是我们可以给它串接一只电阻，来扩大它的量程范围。
如串接一只8.5 KΩ的电阻，量程就可扩展为1V，这时该电压表的内阻为10KΩ。
这就引出直流电压灵敏度这一概念了；针对该例，这只电压表测量每伏直流电压时需要10KΩ内阻，即：10KΩ／V。
有了电压灵敏度就个概念，就可以很方便的将电压表各档的内阻计算出来。
同时，直流电压灵敏度越高，测量直流电压时分去的电流越小，测量结果越准确。
直流电压测量电路如图2所示。
图中RS为直流电流档的分流电阻，R6～R10为各电压测量档的降压电阻。
