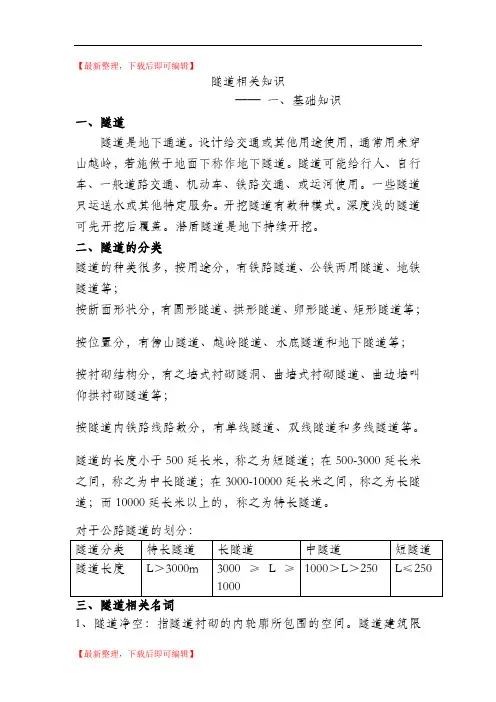

【最新整理，下载后即可编辑】隧道相关知识——一、基础知识一、隧道隧道是地下通道。
设计给交通或其他用途使用，通常用来穿山越岭，若施做于地面下称作地下隧道。
隧道可能给行人、自行车、一般道路交通、机动车、铁路交通、或运河使用。
一些隧道只运送水或其他特定服务。
开挖隧道有数种模式。
深度浅的隧道可先开挖后覆盖。
潜盾隧道是地下持续开挖。
二、隧道的分类隧道的种类很多，按用途分，有铁路隧道、公铁两用隧道、地铁隧道等；按断面形状分，有圆形隧道、拱形隧道、卵形隧道、矩形隧道等；按位置分，有傍山隧道、越岭隧道、水底隧道和地下隧道等；按衬砌结构分，有之墙式衬砌隧洞、曲墙式衬砌隧道、曲边墙叫仰拱衬砌隧道等；按隧道内铁路线路数分，有单线隧道、双线隧道和多线隧道等。
隧道的长度小于500延长米，称之为短隧道；在500-3000延长米之间，称之为中长隧道；在3000-10000延长米之间，称之为长隧道；而10000延长米以上的，称之为特长隧道。
对于公路隧道的划分：1、隧道净空：指隧道衬砌的内轮廓所包围的空间。
隧道建筑限界:指包围“基本建筑界限”外部的轮廓线。
基本建筑限界：指线路上各种建筑物和设备均不得侵入的轮廓线。
机车车辆限界：指机车车辆最外轮廓的限界尺寸。
四者关系：铁路隧道净空是根据隧道建筑限界确定的，而隧道建筑限界是根据基本建筑限界制定的，基本建筑限界又是根据机车车辆限界制定的。
2、限界：是一种规定的轮廓线，这种轮廓线以内的空间是保证列车安全运行所必需的。
建筑限界：是建筑物不得侵入的一种限界。
3、仰拱：为保证整体强度,在设计时通常要求在隧道顶底部衬砌一定厚度的混凝土。
4、围岩：指隧道开挖后其周围产生应力重分布范围内的岩体，或指隧道开挖后对其稳定性产生影响的那部分岩体。
5、常见几个力学名词初始应力：指岩体在天然状态下所具有的内在应力。
构造应力：由于构造运动的作用，使得岩体内积存了一定的应力，称构造应力。
岩体的质量指标ROD：以岩芯未破坏岩块的总长与所取岩芯总长L的比值来决定, 以百分数表示。
隧道工程基础知识
隧道工程基础知识(一)第二讲隧道工程基础知识（一）主讲人张俊儒讲师洞门与明洞（二）明洞明洞一般修筑在隧道的进出口处，当遇到地质差且洞顶覆盖层较薄，用暗挖法难以进洞时，或洞口路堑边坡上有落石而危及行车安全时，均需要修建明洞。
它是隧道洞口或线路上起防护作用的重要建筑物，在铁路线上使用的较多。
明洞的结构类型常因地形、地质和危害程度的不同，有多种形式，采用最多的为拱式明洞和棚式明洞两种。
洞门与明洞（二）明洞地质差且洞顶覆盖层较薄，用暗挖法难以进洞时洞门与明洞（二）明洞（1）拱式明洞拱式明洞由拱圈、边墙和仰拱或铺底组成，它的内轮廓与隧道相一致，但结构厚度要比隧道大。
路堑式对称型路堑式偏压型洞门与明洞（二）明洞（1）拱式明洞半路堑式偏压型半路堑式单压型洞门与明洞（二）明洞（2）棚式明洞有些傍山隧道，地形的自然横坡比较陡，外侧没有足够的场地设置外墙及基础或确保其稳定，这时采用另一种建筑物―棚式明洞。
棚式明洞常见的结构形式：盖板式刚架式悬臂式洞门与明洞（二）明洞（2）棚式明洞钢架式明洞盖板式明洞附属建筑物为了使隧道正常使用，保证列车安全运营，除主体建筑物外，还必须修筑一些附属建筑物。
其中包括：防排水设施，电力及通信信号的安放设施等。
附属建筑物隧道的永久性防排水是通过防排水工程措施实现的。
经过理论和实践经验的总结，提出了“截、防、堵、排结合，因地制宜，综合治理”的原则。
（一）防排水设施附属建筑物截：截断地表水和地下水流入隧道的通道，洞口地表设天沟等截水沟以及地表陷穴等整治；防：防止地下水从衬砌背后渗入隧道内，充分利用混凝土自防水能力，以及在衬砌与支护之间设置的防水层；（一）防排水设施附属建筑物堵：向支护背后压注水泥砂浆，用以充填支护与围岩间的空隙，以堵住地下水的通道，并使支护与围岩形成整体，改善支护受力条件；排：将地下水排入隧道内，再经由洞内排水沟（排水沟及盲沟）排走。
（一）防排水设施附属建筑物（一）防排水设施附属建筑物1）避车洞当列车通过隧道时，为了保证洞内行人、维修人员及维修设备小车、料具的安全，在隧道两侧边墙上交错均匀修建的人员躲避及放置车辆、料具的洞室叫避车洞。
隧道相关知识

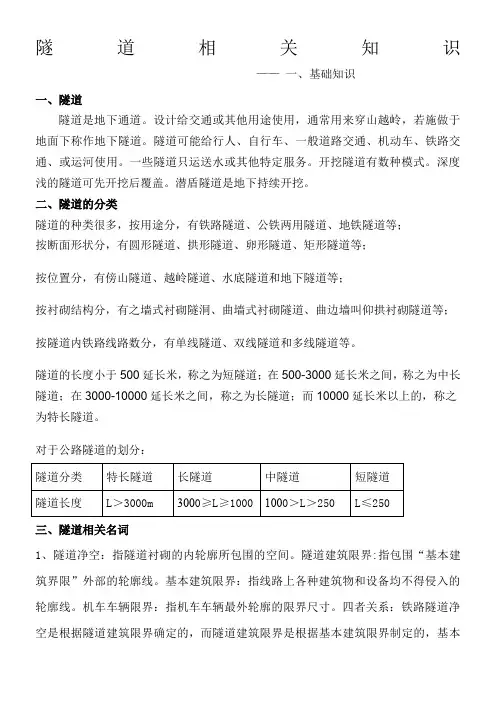

隧道相关知识——一、基础知识一、隧道隧道是地下通道。
