同步发电机
退出 下页 上页 目录
改变转子的励磁电流If，就可以相应地改变主磁通φ1和空载电 动势E0。曲线E0=f(If)称为发电机的空载特性。
E0∝φ1，If∝Ff,改变坐标后空载特性曲线也就可以表示为发 电机的磁化曲线φ1=F(If)。说明了两个特性曲线具有本质上 的内在联系，任何一台发电机的空载特性曲线实际上也反应了 它的磁化曲线,当主磁通φ1较小时， 磁路处于不饱和状态，铁心部分 所消耗的磁压降相比较，可略去, 认为绝大部分磁动势消耗于气隙 中，φ1∝Ff，所以空载曲线（磁 化曲线）下部是一条直线。把它 延长后所得直线0G（曲线2）称为 气隙线。随着φ1的增大，铁心逐 渐饱和，它所消耗的磁压降不可 忽略，此时空载曲线就逐渐变弯 曲
退出 下页 上页 目录
四、在一般情况下0°＜φ＜90°，I滞后E0一个锐角φ 图示瞬间，U相的励磁电动势恰好达到最大值，但由于电枢电流I 滞后励磁电动势E0φ角，所示U相电流必须过了一段时间，等转子 转过φ空间电角度时（图c所示位置）才能达到最大值，电枢
退出 下页 上页 目录
三、I超前E090°（φ=90°）时的电枢反应 当φ=90°时，定子各相电流的分布如图a所示。此时U相励磁 电动势虽为最大值，但电枢电流仍为零。U相电流在超前90° 时达到最大值。此时转子的相对位置交如图c、d所示，也就是
说当U相电流达到最大 值时，转子磁场的空间 位置滞后φ=0°时的转 子磁场的位置90°。这 时电枢磁动势的幅值又 位于励磁磁动势的轴线 上，但两者方向相同， 其电枢反应的性质是纯 粹增磁的，同样也称为 直轴电枢反应。
从空载时的直轴处 逆转向后移了一个 锐角，且幅值也有 所增加。但因磁路 的饱和现象，交轴 电枢反应有去磁作 用。
同步发电机原理图
退出 下页 上页 目录
二、I滞后E090°（φ=90°）时的电枢反应
当φ=90°时，定子各相电流的分布如图a、b所示。此时U相励 磁电动势虽为最大值。此时转子的相对位置将如图 c、d所示， 也就是说U相电流达到最 大值时，转子已向前转过 90°，电枢磁动势的幅值 恰好位于励磁磁动势的轴 线上，但方向相反。此时 的电枢磁动势称为直轴电 枢磁动势，用Fad表示，相 应的电枢反应称为直轴电 枢反应，可见φ=90°时 直轴电枢反应的性质是纯 粹去磁的。
由磁极对数和 电流频率决定
由电流相 序决定
对称负载时电枢磁动势的基波对主极磁场基波的影响，简称 对称负载时的电枢反应。
电置角枢 可）磁以。动归势结为Fa与研负究载E0与电I流间I同的相相位所差以φ研（究Fφf与称F为a间内的功空率间因相数对位 电 取枢决反于应负的载性的质性主质要。取决于E0与I之间的相位差φ，亦即主要
Ks
Ff 0 F 0
ac bc
dG bc
E '0 UN
E´0表示磁路不饱和时，对应 于励磁磁动势Ff0的空载电动势
退出 下页 上页 目录
空载特性可以通过计算或试验得到。
试验测定的方法与直流发电机类似。
同步电机的空载特性也常用标么值表示，空载电势以额定电 压为基值。
用标么值表示的空载特性具有典型性，不论电机容量的大小， 电压的高低，其空载特性彼此非常接近。
退出 下页 上页 目录
设计发电机时，通常把发电机的额定电压点设计在磁化曲线 的弯曲处，如图曲线1上a点，此时的磁动势称为额定励磁磁动
势Ff0。线段ab 表示消耗在铁心部分的磁动势。线段bc表示消耗 在气隙部分的动势Fδ0。
Ff0与Fδ0的比值反映发电机磁路的饱和程度，用Ks表示，称为 饱和系数。
通常，同步发电机的饱和系数 Ks值约为1.1~1.25左右。
下面就φ角的几种情况，分别讨论电枢反应的性质。
ቤተ መጻሕፍቲ ባይዱ 退出 下页 上页 目录
一、I和E0同相（φ=0）时的电枢反应
当φ=0°时，图a中所示瞬间，U相绕组的轴线与主磁极的交 轴（q轴）重合，此时U相绕组导体切割主磁通最多，故U相绕 组励磁电动势为最大值，其方向按右手定则确定。因为φ=0°， 所以此瞬间U绕组中的电流也达到最大值。这时三相励磁电支 势的电枢电流的相量关系如图b所示。由交流旋转磁场原理可 知，定子三相合成磁动势的幅值总是位于电流为最大值的一相 绕组轴线上，可见电枢磁动势Fa滞后励磁磁动势Ff90°。这种 电枢磁动势称为交轴电枢磁动势，用Faq表示，相应的电枢反应 称为交轴电枢反应。由图c可见，对主磁场而主，交轴电枢反 应在前极尖将起去磁作用，在后极尖则起增磁作用。对于气隙 磁场交轴电构反应将使合成磁场的轴线位置
空载特性在同步发电机理论中有着重要作用：
① 将设计好的电机的空载特性与相应数据相比较，如果两 者接近，说明电机设计合理，反之，则说明该电机的磁路过 于饱和或者材料没有充分利用。
②空载特性结合短路特性可以求取同步电机的参数。
③发电厂通过测取空载特性来判断三相绕组的对称性以及励
磁系统的故障。
几点补充
10.2 同步发电机的电枢反应
退出 下页 上页 目录
励磁磁动势和励磁磁场：空载运行时定子（电枢）电流为零， 电机气隙中只有转子的励磁电流If单独产生的磁动势Ff和磁场。
主磁通φ1：励磁磁通中既交链转子绕组，又经过气隙交链定 子绕组的部分。
定子三相绕组切割主磁通而感应出频率为f的一组对称三相
交流电动势基波分量的有效值：E0 4.44 fN1K11
退出 下页 上页 目录
第十章 同步发电机
• 10.1 同步发电机的空载运行 • 10.2 同步发电机的电枢反应 • 10.3 同步发电机的负载运行 • 10.4 同步发电机的并联运行
10.1 同步发电机的空载运行
空载运行：同步发电机转子被原动机拖动到同步转速n=n1=
60 f1 p
转子绕组通入直流励磁电流而定子绕组开路。
同步发电机有负载时，除了励磁磁动势外，由于定子绕组中有电 流流过，定子绕组将在气隙中产生一个旋转磁动势—电枢磁动势。
基波 波形
大小
位置
转速
转向
励磁磁 动势
正弦波
恒定，由励 磁电流决定
由转子位 置决定
由原动机的 转速决定
由原动 机决定
退出 下页 上页 目录
电枢反应 磁动势
正弦波
恒定，由电 枢电流决定
由电流瞬 时值决定

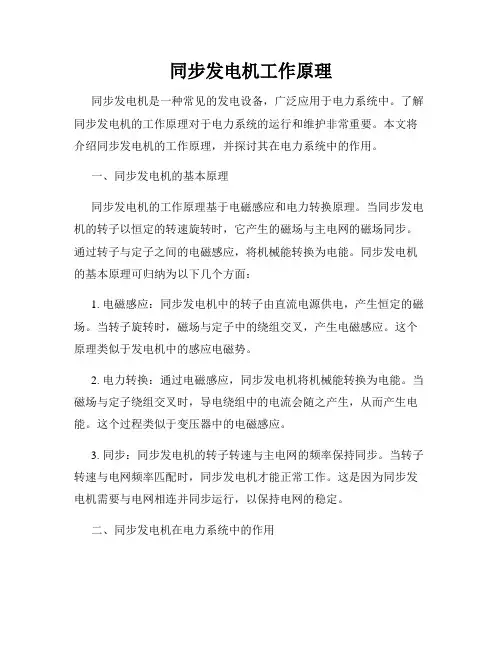

同步发电机工作原理
