转子泵、离心泵及螺杆泵的原理及优缺点比较
一、定义
1、转子泵
转子泵又称胶体泵、凸轮泵、三叶泵或万用输送泵等，属于容积泵。
它是借助于工作腔里的多个固定容积输送单位的周期性转化来达到输送流体的目的。
2、离心泵
离心泵的工作原理就是离心运动，离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。
但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出，这个就是所谓的离心。
离心泵工作时，高速旋转的叶轮叶片带动液体转动，将液体甩出,从而达到输送的目的。
离心泵在工作前，泵体和进水管必须罐满液体形成真空状态，当叶轮快速转动时，叶片促使液体很快旋转，旋转着的液体在离心力的作用下从叶轮中飞去，泵内的液体被抛出后，叶轮的中心部分形成真空区域，外部的液体在大气压力的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续输送。
3、螺杆泵
螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质在轴向被均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
除此之外，螺杆泵还具有以下优点：
1)压力和流量范围宽阔。
压力约在 3.4-340千克力/cm 2，流量可达
300—3000立方；
2)运送液体的种类和粘度范围宽广；
3)因为泵内的回转部件惯性力较低，故可使用很高的转速；
4)吸入性能好，具有较强的自吸能力；
5)流量均匀连续，振动小，噪音低，寿命长；
6)与其它回转泵相比，对进入的气体和污物不太敏感；
7)结构坚实，安装保养容易。
二、比较
1、螺杆泵和离心泵比较
1）离心泵在有气体进入泵腔时，运行起来很不稳定，效率大大降低，泵响振动大，气蚀严重。
螺杆泵能很好的实现气体，液体和固体混合输送。
2）离心泵转速一般很高，最高可达上千转每分钟，对介质剪切性很大；螺杆泵一般是低速运转，确保没脉冲和振动，实现无剪切输送。
3）离心泵输送介质，介质一旦变粘稠，流量或压力就会有急剧下降的情况，螺杆泵更适合粘稠度高，含固率大的介质输送。
2、转子泵和单螺杆泵比较
1）转子泵能干运行，在突然断料或操作失误时尤其重要，防止了泵的损坏，确保安全运行。
2）转子泵体积小，是单螺杆泵安装面积的三分之一，减少了土建范围和成本。
3）转子泵在不拆卸管道的情况下，可实现在线维修，方便快捷，减少了停机时间。
4）转子泵的非挤压工作原理，外壳可调节设计，延长了使用时间，减少了维护次数，节省了备件费用。
转子泵对螺杆泵,离心泵比较
最终混合比率: 80%玉米, 20% 肥料
7
PDF 文件使用 "pdfFactory Pro" 试用版本创建
加料到漏斗
8
PDF 文件使用 "pdfFactory Pro" 试用版本创建
福格申机械工程(上海)有限公司
转子泵VS 螺杆泵
9
PDF 文件使用 "pdfFactory Pro" 试用版本创建
课题背景
鉴于目前国内污水处理厂采用单螺杆泵输送脱水污泥和 浓缩污泥，普遍备件价格和维护运行成本高居不下的状 况，我们现对Vogelsang转子泵和单螺杆泵做比较,给 国内一些建设单位和用户作参考： z z z z 基本数据： 输送介质：市政污水，1-3%的脱水机污泥 单台流量：100-120方/小时 压力: 2公斤
10
PDF 文件使用 "pdfFactory Pro" 试用版本创建
选型比较
z z z z z z z z z 比较内容: 流量 压力： 泵型号: 转速: 含固率： 轴功率: 电机功率: 单螺杆泵 转子泵 0.1-300m3/h 0.6-1000m3/h 0-48巴 0-16巴 BN130-6L VX136-210Q 380 rpm 450 rpm (转子泵350-550rpm,转速高效率高） 25% 25% 18KW 13KW 22KW 15KW
不需
备注 相差5-6万 相差6万度 相差4-5万/年 相差2-3千/次 相差1-2天 相差1-2m2
自吸力强
15
PDF 文件使用 "pdfFactory Pro" 试用版本创建
总结
16
PDF 文件使用 "pdfFactory Pro" 试用版本创建
化工厂用的泵的类型
化工厂用的泵的类型
化工厂是一个需要大量使用泵的场所，因为化工厂的生产过程中需要将各种化学物质从一个地方输送到另一个地方，而泵就是这个过程中不可或缺的工具。
不同的化学物质需要不同类型的泵来进行输送，下面我们来介绍一下化工厂用的泵的类型。
1.离心泵
离心泵是化工厂中最常用的泵之一，它的工作原理是通过离心力将液体从一个地方输送到另一个地方。
离心泵的优点是结构简单，维护方便，适用于输送低粘度的液体。
2.螺杆泵
螺杆泵是一种适用于输送高粘度液体的泵，它的工作原理是通过螺杆的旋转将液体从一个地方推到另一个地方。
螺杆泵的优点是输送稠密液体时效率高，但是需要注意的是，螺杆泵的维护比较困难，需要经常进行清洗和维护。
3.隔膜泵
隔膜泵是一种适用于输送腐蚀性液体的泵，它的工作原理是通过隔膜的振动将液体从一个地方输送到另一个地方。
隔膜泵的优点是可以输送各种腐蚀性液体，但是需要注意的是，隔膜泵的维护比较困难，需要经常进行清洗和更换隔膜。
4.柱塞泵
柱塞泵是一种适用于输送高压液体的泵，它的工作原理是通过柱塞的上下运动将液体从一个地方输送到另一个地方。
柱塞泵的优点是可以输送高压液体，但是需要注意的是，柱塞泵的维护比较困难，需要经常进行清洗和更换柱塞。
化工厂用的泵的类型有很多种，不同的泵适用于不同的液体输送，选择合适的泵可以提高生产效率，减少维护成本。
在使用泵的过程中，需要注意安全问题，避免泵的故障导致事故的发生。

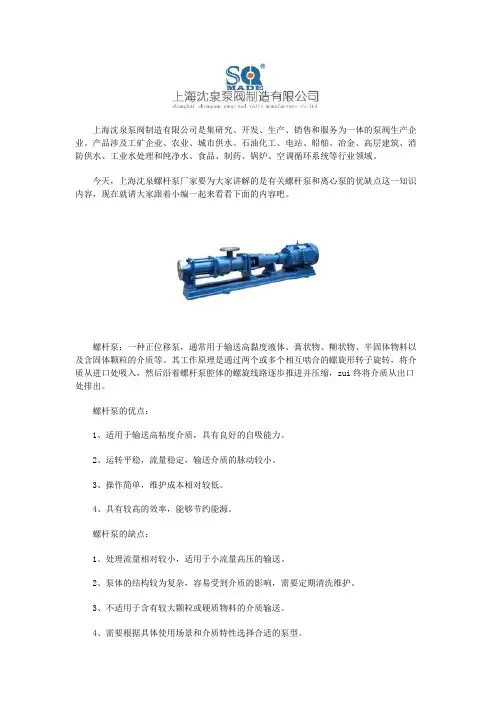

螺杆泵和离心泵的优缺点
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天，上海沈泉螺杆泵厂家要为大家讲解的是有关螺杆泵和离心泵的优缺点这一知识内容，现在就请大家跟着小编一起来看看下面的内容吧。
螺杆泵：一种正位移泵，通常用于输送高黏度液体、膏状物、糊状物、半固体物料以及含固体颗粒的介质等。
其工作原理是通过两个或多个相互啮合的螺旋形转子旋转，将介质从进口处吸入，然后沿着螺杆泵腔体的螺旋线路逐步推进并压缩，zui终将介质从出口处排出。
螺杆泵的优点：1、适用于输送高粘度介质，具有良好的自吸能力。
2、运转平稳，流量稳定，输送介质的脉动较小。
3、操作简单，维护成本相对较低。
4、具有较高的效率，能够节约能源。
螺杆泵的缺点：1、处理流量相对较小，适用于小流量高压的输送。
2、泵体的结构较为复杂，容易受到介质的影响，需要定期清洗维护。
3、不适用于含有较大颗粒或硬质物料的介质输送。
4、需要根据具体使用场景和介质特性选择合适的泵型。
离心泵：一种机械式水泵，利用转子的离心力将液体从进口抽入泵体，然后通过转子的旋转产生的离心力将液体推送至出口，实现液体输送的目的。
离心泵是工业和民用领域中常见的水泵类型之一，广泛应用于供水、排水、农业、化工、能源、建筑、水处理等领域。
离心泵的优点：1、具有较高的流量和扬程，可以处理大量流体。
2、结构简单，易于维护和清洁。
3、运行平稳、振动小，适合于高速运转。
4、适用范围广，可用于清水、污水、化学品等不同介质的输送。
离心泵的缺点：1、耗电量相对较高，效率低于螺杆泵。
2、由于离心力的作用，对于高粘度或含固体颗粒的介质处理能力较差。
3、泵体出口需要连接管道或阀门，容易出现泄漏或管路压力损失。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
转子泵、离心水泵及螺杆泵的工作原理与优缺点对比
转子泵、离心水泵及螺杆泵的工作原理与优缺点对比目前在国内的工艺流程泵中使用范畴最广的是：转子泵、离心水泵、螺杆泵等。
以下就为您详细讲解转子泵、离心水泵、螺杆泵的工作原理及优缺点比较。
一、定义1转子泵转子泵又称胶体泵、凸轮泵、三叶泵或万用传输泵等，属于容积泵。
它是借助于运转腔里的多个固定容积传输单位的周期性转化来满足传输流体的目的。
2离心水泵离心水泵的运转工作原理就是离心运动，离心其实是物体惯性的展现，比如雨伞上的水滴，当雨伞缓慢运转时，水滴会跟随雨伞运转，这是因为雨伞与水滴的磨擦力做为给水滴的向心力使然。
但是如果雨伞运转加快，这个磨擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出，这个就是所谓的离心。
离心水泵运转时，迅速转动的叶轮叶片驱动介质运转，将介质甩出,从而满足传输的目的江南泵阀。
离心水泵在运转前，泵体与进水管务必罐满介质造成真空状态，当叶轮迅速运转时，叶片促使介质很快转动，转动着的介质在离心力的用处下从叶轮中飞去，泵内的介质被抛出后，叶轮的中心部分造成真空区域，外部的介质在大汽压头的用处下经过管网压到了进水管内。
这样循环不已，就可以达到连续传输。
3螺杆泵螺杆泵是按迥转啮合容积式工作原理运转的新型泵种，首要运转部件是偏心螺杆【转子】与固定的衬套【定子】。
由于该二部件的特殊几何形状，分别造成单独的密封容腔，液体在轴向被均匀推行流动，内部流速低，容积维持不变，压头平稳，因而不会发生涡流与搅动。
除此之外，螺杆泵还具有以下优势：1)压头与泵流量范畴宽阔。
压头约在三、4-340千克力/cm 2，泵流量可达3003000立方；2)运送介质的类型与粘度范畴宽广；3)因为泵内的回转部件惯性力较低，故可应用很高的转速；4)吸入性能好，具有较强的自吸式效率；5)泵流量均匀连续，震动小，噪音低，寿命长；6)与其它回转泵相比，对进入的汽体与污物不太敏感；7)构造坚实，装配养护容易。
化工原理常用的泵型有几种
化工原理常用的泵型有几种
化工原理常用的泵型主要有以下几种：
1. 往复式泵：包括柱塞泵和活塞泵。
其工作原理是通过活塞或柱塞的往复运动，改变活塞腔的体积，实现液体的吸入和排出。
2. 转子泵：包括离心泵和排水泵。
离心泵利用离心力将液体吸入和排出，适用于输送大量液体。
排水泵主要用于排水和排污。
3. 隔膜泵：利用隔膜在两个腔室之间的往复挤压，将液体吸入和排出。
隔膜泵具有自吸能力和抗腐蚀性能，适用于输送各种腐蚀性液体。
4. 螺杆泵：通过螺杆的旋转，使液体沿螺杆的螺旋线路上升，实现液体的输送。
螺杆泵适用于输送高粘度、含有固体颗粒的液体。
5. 旋涡泵：利用旋涡运动将液体吸入和排出，适用于输送含有气体或液体固体悬浮物的液体。
6. 柱塞泵：通过柱塞的上下运动，将液体吸入和排出。
柱塞泵适用于输送高粘度、高温、高压或易燃易爆等特殊工况下的液体。
以上是化工原理常用的泵型，根据不同的工况和需求，选择合适的泵型可以提高
工作效率和安全性。

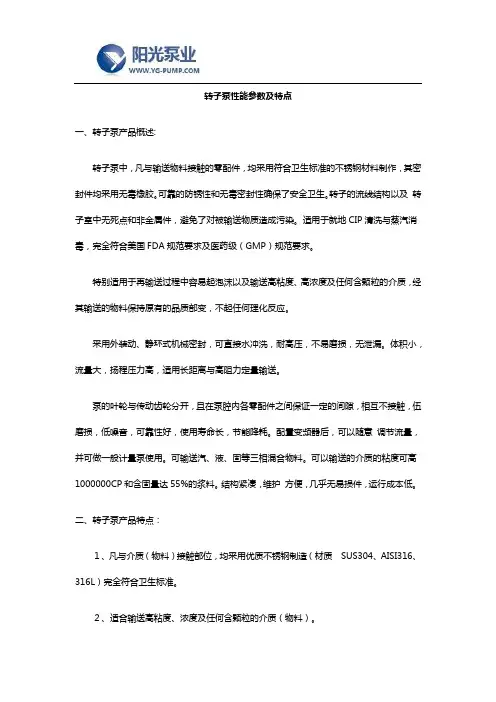

转子泵性能参数及特点
转子泵性能参数及特点一、转子泵产品概述:转子泵中，凡与输送物料接触的零配件，均采用符合卫生标准的不锈钢材料制作，其密封件均采用无毒橡胶。
可靠的防锈性和无毒密封性确保了安全卫生。
转子的流线结构以及转子室中无死点和非金属件，避免了对被输送物质造成污染。
适用于就地CIP清洗与蒸汽消毒，完全符合美国FDA规范要求及医药级（GMP）规范要求。
特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质，经其输送的物料保持原有的品质部变，不起任何理化反应。
采用外装动、静环式机械密封，可直接水冲洗，耐高压，不易磨损，无泄漏。
体积小，流量大，扬程压力高，适用长距离与高阻力定量输送。
泵的叶轮与传动齿轮分开，且在泵腔内各零配件之间保证一定的间隙，相互不接触，伍磨损，低噪音，可靠性好，使用寿命长，节能降耗。
配置变频器后，可以随意调节流量，并可做一般计量泵使用。
可输送汽、液、固等三相混合物料。
可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
结构紧凑，维护方便，几乎无易损件，运行成本低。
二、转子泵产品特点：１、凡与介质（物料）接触部位，均采用优质不锈钢制造（材质SUS304、AISI316、316L）完全符合卫生标准。
２、适合输送高粘度、浓度及任何含颗粒的介质（物料）。
３、适合温度-30到+200 摄氏度。
４、压力高，适用长距离与高阻力定量输送。
５、转速低，一般在200 rpm 至600 rpm 之间，经其输送的物料保持原有品质不变，不起任何理化反应。
６、转子和转子之间绝无接触，长期使用亦无磨损，运转平稳，噪音低，效益高。
７、设计新颖、安装维护简单容易，方便清洗，保证机器内部和生产卫生清洁。
三、转子泵产品优势：胶体泵，系引进国外先进技术，经消化吸收、精心设计、研制而成，与国外同类泵比较，精度高、造价低、外形新颖而填补国内空白，得到了各领域广泛的应用。
1.它与其它泵比较主要有以下几点区别:a)本泵属容积式泵，输送流量可以较精确的控制也可方便地制成变量泵。
转子泵和螺杆泵的比较
即使是输送没有任何颗粒物的介质，泵的定子也会逐渐磨损。
十一、备件成本
转子泵------很低
转子泵的专利可调转子与可更换转子尖使得备件成本降到了最低。
可更换衬板和机械密封的成本也非常低
配件成本只占整泵的10%~15%左右。
单螺杆泵-----很高
星形连接和三角连接都可以
单螺杆泵
高—转子和定子之间是过盈配合
启动瞬时的电流很高。
五、占地面积
转子泵
由于设计紧凑，所要的占地面积较小。
检修泵不需要额外的场地。
标准法兰，口径可以按客户要求调整。
单螺杆泵
根据级数不同，大小也不同
由于螺杆很长，维修时需要很大的空间。
每一型号的泵法兰口径只有一种。
六、输送方向
转子泵
输送方向可逆,泵为完全对称的结构
单螺杆泵
不可以逆转
在反向输送的时候密封处于受压状态.
七、干转
转子泵
对干转低灵敏度,较长时的空转泵体的温度也不会上升很高.
机械密封在润滑油的浸泡中运行.
单螺杆泵
转子和定子之间有过盈配合,干转时泵体温度急剧升高.
轴封没有润滑油润滑,会有过热的危险.
八、颗粒物通过能力
允许短时间的干转
单螺杆泵
很好的自吸能力
要避免泵干运转，不能超过30秒。
三、压力范围
凸轮转子泵：0-12bar
单螺杆泵
多级泵可达48bar
四、启动扭距
转子泵
很低：泵体与两轴之间都使用轴承连接，所有的旋转部件之间都是低摩擦力设计，几乎所有的旋转凸轮泵用手就可以转动。
凸轮泵的壳体采用高标准整体铸造，公差非常小，这也减小了启动时所需要的扭距。
螺杆泵的工作原理优点缺点
螺杆泵的工作原理优点缺点
螺杆泵的工作原理是通过螺杆的旋转运动将液体从进口处吸入螺杆腔体内，然后由螺杆的运动将液体推送到出口处。
以下是螺杆泵的优点和缺点：
优点：
1. 高效率：螺杆泵能够高效地输送各种粘度的液体，具有较高的输送效率。
2. 低剪切力：螺杆泵的运动过程中对液体的剪切力较低，适用于输送易受剪切破坏的液体。
3. 较好的自吸能力：螺杆泵具有较好的自吸能力，能够在一定程度上克服液体的吸入阻力。
4. 广泛用途：螺杆泵可以输送各种液体包括高粘度、含固体颗粒、气液混输等，适用于多种工业领域。
缺点：
1. 机械复杂：螺杆泵的结构相对复杂，需要较高的制造和维护成本。
2. 对液体的要求较高：螺杆泵对液体的粘度和固体颗粒的含量有一定的要求，不能适应所有液体。
3. 不适用于高压输送：螺杆泵在高压条件下容易产生泄漏问题，不适用于高压输送。
4. 转动稳定性差：螺杆泵的转动过程中容易产生振动和噪音，需要采取相应的
措施来保证转动稳定性。
综上所述，螺杆泵在输送高粘度液体、自吸能力要求高、要求较低的剪切力等方面具有优势，但在机械复杂、高压输送、转动稳定性等方面存在一些缺点。
螺杆泵与离心泵及其他容积泵的特点对比
螺杆泵与离心泵及其他容积泵的特点对比石油化工装置输送物料是根据物料性质选用不同的泵，最小精确选用计量泵，流量大黏度低的液体优先选用离心泵，黏度较大流量小选用齿轮泵，黏度大流量大更适合螺杆泵，所以对泵的选型是否正确是实现工艺要求的先决条件，也是确保装置长周期、安全、稳定和满负荷的基本要求。
本文就螺杆泵输送黏稠介质（原油或渣油等）与离心泵和其他容积泵的优势进行比较，为进一步强化设备管理、维护和选型提供依据。
1 螺杆泵的特点螺杆泵属于回转式容积泵，主要用于输送不含固体颗粒、无腐蚀性的各种油类或类似于油的润滑性液体。
螺杆泵分为单螺杆、双螺杆和三螺杆，其中三螺杆泵有三个转动原件，即一个主动杆和两个从动杆，这是决定三螺杆性能特征的最基本和最关键的因素，见图1。
由于特殊设计的螺杆型线，主、从杆之间在正常啮合动转时并没有多少力的传递和相互作用，使得三螺杆泵在一个非常好的平衡状态下工作，机械效率很高。
在先进的工艺设备条件下，主从杆加工精度得到保证，其啮合间隙很小，使泵在高压下也具有很高的容积效率，所以三螺杆泵的总效率很高。
双螺杆泵为主螺杆和从动螺杆独立支撑非接触式，可以输送黏度大且有一定颗粒的物料。
使用效率较离心泵和齿轮泵高10%以上。
在输出扬程不变，只改变螺旋套螺旋角即可提高流量，更适合于装置扩能的需要。
【图1】2 螺杆泵与离心泵、齿轮泵、双螺杆泵等的优缺点比较2.1 螺杆泵的优点螺杆泵属于回转式容积泵，它不但具有容积泵的固有特点，另外兼顾动力式泵的主要优点，即流量大、体积小、无脉动等。
（1）流量。
螺杆泵、齿轮泵等流量随排出压力的改变而变化不大，其流量主要取决于泵规格和驱动转速，而离心泵的流量随排出压力的改变而变化且变化较大，流量与扬程一一对应，必须人为控制好出口扬程，才能保证所需的流量，自动控制必须协调好转速和扬程的关系，才能有效控制流量。
（2）压力。
对于密封好的螺杆泵，其输出压力随着负载增加而增加，一直到电动机过载跳闸、油泵泵体或油管破裂为止。
螺杆泵的工作原理及工作特点
螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵，它通过螺杆的旋转来产生压力，将液体从低压区域输送到高压区域。
螺杆泵具有独特的工作原理和工作特点，下面将详细介绍。
一、工作原理螺杆泵由主螺杆和副螺杆组成，主螺杆和副螺杆之间通过齿槽咬合。
当电机带动主螺杆旋转时，液体被吸入泵腔，随着主螺杆的旋转，液体被推向泵腔的出口。
在推进过程中，由于齿槽的存在，泵腔的容积逐渐减小，从而增加了液体的压力。
最终，液体被排出泵腔，完成输送过程。
二、工作特点1. 高效节能：螺杆泵采用离心泵的工作原理，具有高效节能的特点。
它能够通过螺杆的旋转将液体输送出去，无需额外的能量消耗，能够有效地提高能源利用率。
2. 适应性强：螺杆泵适用于输送各种粘度的液体，包括高粘度液体。
由于螺杆泵的结构特点，它能够在输送过程中有效地处理液体中的固体颗粒，具有较好的适应性。
3. 自吸能力强：螺杆泵具有较强的自吸能力，能够在较短的时间内实现自吸。
这使得螺杆泵在使用过程中更加方便，减少了操作的复杂性。
4. 低噪音：螺杆泵的工作过程相对较为平稳，噪音较低。
这使得螺杆泵在一些对噪音要求较高的场合得到广泛应用，如住宅区、办公楼等。
5. 维护简便：螺杆泵的结构相对简单，维护较为方便。
泵腔内部没有复杂的零部件，清洗和维修都相对容易。
6. 体积小巧：螺杆泵的体积相对较小，占用空间较少。
这使得螺杆泵在一些空间有限的场合得到广泛应用，如船舶、工地等。
三、应用领域螺杆泵广泛应用于工业生产和民用领域，具有以下几个常见的应用领域：1. 石油化工：螺杆泵能够输送各种粘度的石油产品和化工液体，如原油、石油、化工原料等。
2. 食品饮料：螺杆泵在食品和饮料生产过程中起到重要作用，能够输送各种液体和浆状物质，如果汁、酒精、牛奶等。
3. 医药制造：螺杆泵在医药制造过程中用于输送各种液体药品和制剂，如注射液、口服液等。
4. 污水处理：螺杆泵能够输送污水和污泥，用于污水处理厂和污水处理设备。
