油藏构造描述
8.油藏描述
（1）产生的油藏模型的质量依赖于所假设的随机函数的模型和所具有的数据， 在数据很少的情况下，很难验证所假设的模型是否与实际的地质条件相符合；
（2）变异函数的模拟带有许多的主观性，而涉及多变量的交叉变异函数的模拟 受到线性区域化模型的限制，使得模拟很难正确进行；
（3）如何综合应用各种地质信息及生产资料还有待于进一步的发展和完善；
（一）以测井为主体的油藏描述
斯仑贝谢公司于20世纪70年代提出的以测井为主体的油藏描述技术 。重点是应用于油气田开发阶段的油藏动态监测及最终采收率的评 价。
过去油藏模拟，是根据取心井或试井资料把油藏的垂直剖面分成几 个单元，计算每个单元孔渗平均值，忽略了小范围的非均质性和垂 向渗透层屏障（隔夹层）作用。用这样的参数只能建立一个失真的 地质模型，使模拟失效，将导致开发决策的失误。而测井资料是唯 一能控制深度且能逐英尺测试的方法。因而基于测井资料的油藏描 述可能具有最高的精度。同时也强调了岩心、测试及测井资料的综 合应用，以得出一个适用于全油田模拟输入的储集层模型，从而实 现了从单井评价到多井评价的飞跃。
3. 以测井为主体的描述
继70年代斯仑贝谢公司提出的以测井为主体的油藏描述技术，又于1985年将三维 地震及VSP（Vertical Seismic Profile）资料引入油藏描述的井间相关对比研 究中。
研究现状： （1）1992年油藏描述研究内容及方法为： ①关键井研究； ②测井资料标准化； ③单井综合测井评价； ④多井处理研究，井间地层对比； ⑤渗透率及单井动态模拟研究； ⑥储层参数集总及储集层绘图。
开发阶段利用开发地震技术，即高分辨三维地震解释技术、地震层析技术、多 波多分量解释技术、垂直地震剖面技术、振幅炮检距分析等对储层进行井间、 井外地区的储层静态描述及动态监测，查明构造细微变化及油气水层分布。

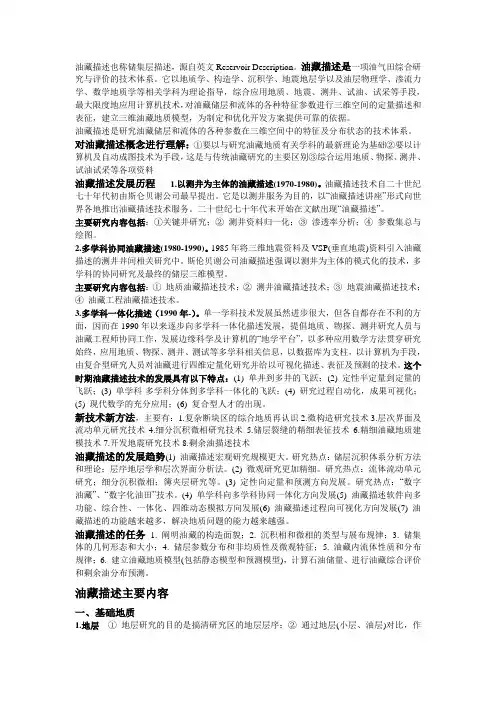

油藏描述
油藏描述也称储集层描述，源自英文Reservoir Description。
油藏描述是一项油气田综合研究与评价的技术体系。
它以地质学、构造学、沉积学、地震地层学以及油层物理学、渗流力学、数学地质学等相关学科为理论指导，综合应用地质、地震、测井、试油、试采等手段，最大限度地应用计算机技术，对油藏储层和流体的各种特征参数进行三维空间的定量描述和表征，建立三维油藏地质模型，为制定和优化开发方案提供可靠的依据。
油藏描述是研究油藏储层和流体的各种参数在三维空间中的特征及分布状态的技术体系。
对油藏描述概念进行理解：①要以与研究油藏地质有关学科的最新理论为基础②要以计算机及自动成图技术为手段，这是与传统油藏研究的主要区别③综合运用地质、物探、测井、试油试采等各项资料油藏描述发展历程 1.以测井为主体的油藏描述(1970-1980)。
油藏描述技术自二十世纪七十年代初由斯仑贝谢公司最早提出。
它是以测井服务为目的，以“油藏描述讲座”形式向世界各地推出油藏描述技术服务。
二十世纪七十年代末开始在文献出现“油藏描述”。
主要研究内容包括：①关键井研究；②测井资料归一化；③渗透率分析；④参数集总与绘图。
2.多学科协同油藏描述(1980-1990)。
1985年将三维地震资料及VSP(垂直地震)资料引入油藏描述的测井井间相关研究中。
斯伦贝谢公司油藏描述强调以测井为主体的模式化的技术，多学科的协同研究及最终的储层三维模型。
主要研究内容包括：①地质油藏描述技术；②测井油藏描述技术；③地震油藏描述技术；④油藏工程油藏描述技术。
3.多学科一体化描述（1990年-）。
单一学科技术发展虽然进步很大，但各自都存在不利的方面，因而在1990年以来逐步向多学科一体化描述发展，提倡地质、物探、测井研究人员与油藏工程师协同工作，发展边缘科学及计算机的“地学平台”，以多种应用数学方法贯穿研究始终，应用地质、物探、测井、测试等多学科相关信息，以数据库为支柱，以计算机为手段，由复合型研究人员对油藏进行四维定量化研究并给以可视化描述、表征及预测的技术。
油藏描述断层PPT精选文档
方法：应力场有限元模拟
将作为研究对象的连续体简化为由有限个单元组成
的离散化模型，再用计算机对离散化模型求数值解。
•.
•17
第二节 油藏断层研究 五、地应力研究
（2）现今应力场研究 意义： 揭示研究区现今应力场分布规律及其与油气分布的
关系，为油井压裂施工和油气井合理布局提供重要依据 。
方法： ①声发射法； ②钻孔崩落法
大小，就可以确定最大和最小水平主应力方向。
B.通过成像测井确定钻孔崩落的方位，即为最小
主应力方向。
•.
•21
第二节 油藏断层研究
井
眼
井
崩
眼
落
崩
落
•.
•22
第二节 油藏断层研究
五、地应力研究
③井壁压裂法
A.平行于井轴纵向延伸
，成对出现两条黑色条带；
B.成180度对称分布；
C.压裂缝可以切割井壁
的地质事件，但不可能出现
概述
第二节 油藏断层研究
一、研究意义 1、构造研究的重要组成部分 2、与油气成藏密切相关
二、断层的类型
•.
•1
上盘下降
正断层
•.
•2
逆断层
•.
上盘上升
•3
水平错动
平移断层
•.
•4
第二节 油藏断层研究
一．油藏断层分级
一级 断层 二级断层 三级断层 四级断层
是断陷内影响二级构造带形成与发育的主
为向往断继与干致占距承落二四断，油可性差级级层延田达断在断断，伸断数层1层层走长0层千。类0是向达总m米活似油与1以数0，动，田凹上的k延时多m上陷，8伸间以与0分内延%长长上凹布主以伸度，，陷较要上长达往落或多构，度数往差凹的造落数十贯达陷断走差千千穿数内层向小米米于百的，基，，，一米构往本一走。一 个造般构走在造向2旋一0-回5致0的。m始，是终延划。伸分它长断一度块般1区-2是的k凹m重，陷要主或依要盆据延地。伸的 边方界向仍以平行凹陷内构造走向为主。四级断
1.1 油藏描述的主要内容
的深入发展具有重要的理论和实际意义。
三、油藏描述的任务 1. 阐明油藏的构造面貌． 2. 沉积相和微相的类型与展布规律． 3. 储集体的几何形态和大小． 4. 储层参数分布和非均质性及微观特征． 5. 油藏内流体性质和分布规律． 6. 建立油藏地质模型(包括静态模型和预测模 型)，计算石油储量和进行油藏综合评价。
第一章 绪论
第二节
油藏描述的主要内容
（3）沉积(微)相
① 阐明油田沉积物源及其方向、沉积体系、
沉积相模式；
② 编制出典型的沉积相剖面、沉积相平面图
或沉积微相平面图；
③ 建立沉积相三维立体模型。
第一章 绪论
第二节
油藏描述的主要内容
(4) 成岩作用
成岩作用研究主要应用显微薄片、铸体片、
阴极射线、扫描电镜和结合其他资料阐明油田储
(1)油藏评价阶段 (2)开发设计阶段 (3)方案实施阶段 (4)管理调整阶段
第一章 绪论
第二节
油藏描述的主要内容
二、油藏描述阶段的划分
(1)油藏评价阶段
油藏一经发现工业油气流之后即进入油藏评价阶段。
主要任务：提高勘探程度，提交探明储量 资料基础：少量探井、评价井和地震
研究内容：圈闭形态 、 油气水系统、流体性质、储层分布
主要任务：编制油田开发方案和钻开发井的工程实施方案
基础资料：探井、评价井、少数开发井和地震 研究内容：构造方面 油气水研究 储层描述：相、四性、对比、分布、评价
建立油藏和储层地质模型
第一章 绪论

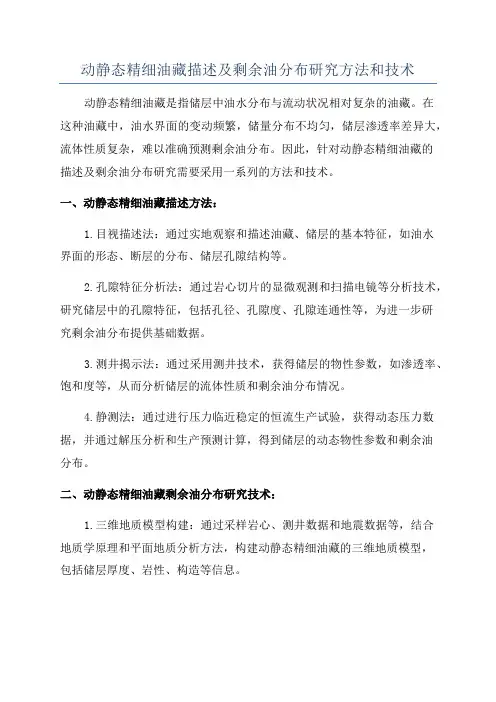

动静态精细油藏描述及剩余油分布研究方法和技术
动静态精细油藏描述及剩余油分布研究方法和技术动静态精细油藏是指储层中油水分布与流动状况相对复杂的油藏。
在这种油藏中，油水界面的变动频繁，储量分布不均匀，储层渗透率差异大，流体性质复杂，难以准确预测剩余油分布。
因此，针对动静态精细油藏的描述及剩余油分布研究需要采用一系列的方法和技术。
一、动静态精细油藏描述方法：1.目视描述法：通过实地观察和描述油藏、储层的基本特征，如油水界面的形态、断层的分布、储层孔隙结构等。
2.孔隙特征分析法：通过岩心切片的显微观测和扫描电镜等分析技术，研究储层中的孔隙特征，包括孔径、孔隙度、孔隙连通性等，为进一步研究剩余油分布提供基础数据。
3.测井揭示法：通过采用测井技术，获得储层的物性参数，如渗透率、饱和度等，从而分析储层的流体性质和剩余油分布情况。
4.静测法：通过进行压力临近稳定的恒流生产试验，获得动态压力数据，并通过解压分析和生产预测计算，得到储层的动态物性参数和剩余油分布。
二、动静态精细油藏剩余油分布研究技术：1.三维地质模型构建：通过采样岩心、测井数据和地震数据等，结合地质学原理和平面地质分析方法，构建动静态精细油藏的三维地质模型，包括储层厚度、岩性、构造等信息。
2.压力历史匹配法：利用历史生产数据和动态压力数据，通过数值模拟方法，模拟油藏的生产过程，更新储层的渗透率、储量等参数，进一步优化剩余油分布预测。
3.产量反演法：通过对不同时间段的生产数据进行分析和反演，得到剩余油分布的变化规律和分布特征，从而提供预测剩余油储量和开采方式的依据。
4.储层可视化技术：利用计算机技术和虚拟现实技术，将储层数据转化为可视化的三维图像，实现对储层的直观观察和分析，进一步揭示剩余油分布的规律。
总之，动静态精细油藏的描述及剩余油分布研究需要综合运用地质学、物理学和数学等多学科的知识，结合实地观察和实验分析，采用多种方法和技术，以获得全面准确的储层信息，为精细油藏的开发和油藏管理提供科学依据。
油藏描述概念总结
一名词解释1. 储层表征（ReservoirCharacterization ）：定量地确定储层的性质、识别地质信息及空间变化的过程。
2. 油藏地质模型是将油藏各种地质特征在三维空间的变化及分布定量表述出来的地质模型。
是油气藏类型、几何形态、规模、油藏内部结构、储层参数及流体分布的高度概括。
3•储层静态模型针对某一具体油田（或开发区）的一个（或）一套储层，将其储层特征在三维空间上的变化和分布如实地加以描述而建立的地质模型。
4•储层参数分布模型储层参数（孔隙度、渗透率、泥质含量等）在三维空间变化和分布的表征模型。
5.确定性建模确定性建模对井间未知区给出确定性的预测结果，即试图从已知确定性资料的控制点如井 点出发，推测出点间确定的、唯一的、真实的储层参数。
从上式可以看出，胶结率反映了胶结作用降低砂体原始孔隙体积的百分数，亦即反映了胶结作用的强度。
7•油层组油层组为岩性、电性和物性、地震反射结构特征相同或相似的砂层组的组合，是一相对的“不等时同亚相”沉积复合体。
&储能参数储能参数（h 、炉、S ）eo1. 油藏描述：油藏描述（ReservoirDescription ），以沉积学、构造地质学和石油地质学的理论为指导,用地质、地震、测井及计算机手段，定性分析和定量描述油藏在三度空间特征的一种综合研究方法体系。
2. 储层预测模型预测模型是比静态模型精度更高的储层地质模型，它具有对控制点间及以外地区的储层参数能作一定精度的内插和外推预测的功能。
3. 有效厚度夹层是指在工业油流的储层中达不到有效厚度标准的各类岩层。
4. 流体单元模型流体单元模型是由许多流动单元块体（指根据影响流体在岩石中流动的地质参数在储层中进一步划分的纵横向连续的储集带，在该带中，影响流体流动的地质参数在各处都相似，并且岩层特点在各处也相似）镶嵌组合而成的模型，属于离散模型的范畴。
5. 随机建模是指以已知的信息为基础，以随机函数为理论，应用随机模拟方法，产生一组等概率储层模型的方法。
油藏描述
两项措施：新井精细挖潜 、老井综合治理 （主要措施：补孔改层 挖掘层间剩余油、 堵水调剖 挖掘油层内部生产潜力、注采调配 改善水驱效果、压裂酸化 改善低渗透油 田开发效果）
一个提高：对开发效果进行预测并经济评价。在历史拟合的基础上，根据挖潜措施和 方案进行数值模拟预测，预测出增加的可采储量和采收率的提高程度，并进行经济评 价。根据开发效果预测和经济评价结果，确定可实施的措施和方案。
精细油藏描述的基本程序、技术和方法
精细油藏描述的基本程序是：建立地层、构造、储层、流体、油藏五个模型，应用地 质综合分析、水淹层测井解释、精细油藏数值模拟、油藏工程综合分析四项技术，搞 清剩余油在层间、层内、平面三个分布，提出新井精细挖潜和老井综合治理两项措施， 做好开发效果预测及经济评价，达到提高采收率、提高经济可采储量。
三、储层地质模型
（1）储层地质模型及分级 （2）沉积相的分尺度描述 （3）储层非均质性研究的分尺度描述 （4）储层成岩作用及孔隙结构 （5）储层地质模型的建立 四、流体模型
•描述内容 •描述方法 五、油藏地质模型及储量计算
•储量计算 •油藏地质模型 •油藏评价
油藏描述
----Reservoir Description
亮点、暗点、平点、.AVO油气检测层、.间速度差DIVA分析、道 积分技术在烃检测中的应用、FUZZY综合判别在油气预测中应用
（四） 、 4D地震技术
（五） 、裂缝地震检测技术
第二讲：油藏描述的基本内容
一、地层格架模型 1、地层划分对比的分级 油藏描述的首要工作是进行油藏地层格架描述。通过这项 工作，建立油藏的各级地层格架，明确油藏描述的各级尺度。 在正确的尺度下，描述油藏的各部分，最终建立正确的油藏 地质模型。 根据划分对比的规模可以分为：盆地地层划分对比、油田 地层划分对比及油藏地层划分对比。 盆地地层划分对比是在含油气盆地范围内的对比，一般是 “组”的规模对比；油田地层划分对比一般是在含油气洼陷 内的对比，一般是“段”的规模对比；油藏地层划分对比则 是在一个具体的油藏范围内的对比，一般是“砂层组或小层” 规模的划分对比。 地层划分对比一般是在高层次划分对比的基础上进行的， 即：高级别的划分对比控制低级别的地层划分对比。由此可 见，要想做好油藏地层划分对比（小层划分对比），就要做 好盆地级及油田级的地层划分对比。
油藏背斜描述
油藏背斜描述如果说褶皱构造是油田的骨架，那么油藏背斜就是油田的血液。
所以一个完整的油藏背斜通常应该具备以下特点： 1。
储量丰富：形成油藏背斜的岩层都有很高的含油气和产油气的物性(见表1)。
2。
垂向上的边界比较清楚：油藏的生、储、盖等不仅在平面上分布均匀而且在纵剖面上也显示出连续而规则的递变关系。
水驱期。
储量增长快、速度大。
随着压力的升高和温度的降低储量下降的幅度逐渐减小，随着油水比的增加，储量不断增加。
有些地区还发现了裂缝型油藏，由于产层的裂缝和断层对储量的影响，目前正在研究中。
3．主要含水层砂岩分布广泛，这些层段容易出砂，对油井而言流动的砂比固相的更为有利。
同时，砂岩可以储存一定的石油，由于受到地层温度、压力及渗透率的影响，油层压力不同部位不同，在生产中要注意合理的开采时间，使砂岩油藏得到充分利用。
这种情况对油井的施工工艺尤其重要。
通常情况下应尽量采取裸眼完井，钻井过程中应避免对砂岩的破坏，避免或减少井筒的堵塞和垮塌。
保持压力稳定。
保证油井正常生产。
并实现油藏开发的最终目标。
4．储集空间由于上述原因，油藏背斜的储层横向连通性好，几乎是一个储油空间；储层纵向延伸深，分布广，油藏非均质性好。
据统计，世界上发现的油藏中背斜油藏占80%，而我国内蒙古乌审旗苏吉盖油田油藏背斜所占的比例就更大。
此外，背斜中垂向上隔层发育，垂向上储层分布多样性，有些地区背斜又具有多期的层段接触，使得储集体多样化。
油藏背斜上方地形闭塞，通道不畅，纵向长，横向窄，形成很厚的“皮壳”油藏。
储量在1-2亿吨左右。
但是，油藏背斜虽然资源丰富，却具有形成时间早，开发难度大，油水损失严重，采收率低等一系列问题，故开发技术也十分复杂，针对其缺陷，应根据其特点，采用适当的开发技术。
根据我国的地质条件，开发技术应该遵循：①在有利于防止污染的前提下，充分发挥油田的自然能力，提高油田采收率；②在保持和扩大油气田生产能力的基础上，防止水和瓦斯突出；③大力推广应用新技术、新工艺、新材料，提高开发的机械化和自动化水平，逐步建立起一套切实可行的开发工艺；④在矿场上继续推广和应用油层水压裂、酸化等增产措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油藏构造描述
返回
表2 原始井斜数据表
┌──┬──┬────┬───┬───┐
│序号│井深│斜度 │方位角│水平距│
│ │(m) │(度分) │(度分)│ (m) │
│││
│
││Βιβλιοθήκη ├──┼──┼────┼───┼───┤
│││
│
│
│
├──┼──┼────┼───┼───┤
│││
│
│
│
├──┼──┼────┼───┼───┤
油藏构造描述
一、油藏构造描述的主要内容 二、油藏构造描述方法、流程图 三、油藏构造描述程序 四、裂缝描述
油藏构造描述
油藏构造研究在油藏描述中是一个重要的 内容，进行油藏构造研究的目的，是揭示油藏 的构造形态、断裂特征，进行断块划分，探讨 构造演化、形成机制，阐明构造对油气藏形成 和破坏的控制作用，从而揭示油气藏形成条件、 分布规律和高产富集控制因素，为寻找更多的 油气藏服务。
│层 位 │斜深
│垂深│方位 │位移│
├─┬─┼─────┼──┼───┼──┤
│││
││
││
│ ├─┼─────┼──┼───┼──┤
│││
││
││
└─┴─┴─────油┴藏─构─造┴描─述──┴──┘
返回
井斜水平投影图
油藏构造描述
返回
①井位图要同时标上 地面井位和描述层的 地下井位，同一井的 两个井位点用一细线 相连，一般地下井位 的圈较地面井位稍小。 ②描述层的地下井位， 必须为严格进行井斜 和井深校正后的井的 位置，井点标记该点 目的层的海拔高度。
解释骨干剖面
绘断裂系统图
勾绘构造等值线
熟悉前人研究成果
利用联络剖面 进行反射波组闭合 把断点标在平面 图上分析断点组合
修饰图件
构造图
油藏构造描述
三维地震构造研究解释工作流程图
三、油藏构造描述程序
（1）资料收集 （2）地层对比 （3）编绘构造剖面图 （4）编制油藏剖面图 （5）构造发育史剖面图 （6）编绘平面构造图 （7）分析与描述
层
│最│方│深
│ │期│期│期│ │深│位├─┬─┼─┬─┼─┬─┬─┬─┬─┬─┬─┤大│位│度
│ │ │ │ │ │ │ │规│下│规│下│规│壁│联│下│人│水│固│井│ │
│ │ │ │ │ │ │ │格│入│格│入│格│厚│入│入│工│泥│井│斜│ │
│ │ │ │ │ │ │ │ │深│ │深│ │ │ │深│井│返│质│ │ │
│││││││││││││││││││││
─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─
│││││││││││││││││││││
─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─
│││││││││││││││││││││
─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─
│││
│
│
│
└──┴──┴────┴───┴───┘
表3 井斜数据表
┌──┬──┬───┬──┬───┬──┐
│井号│ │总方位│ │总位移│ │
├──┼──┼───┼──┼───┼──┤
│完钻│斜深│
│最大│斜度 │ │
│井深├──┼───┤井斜├───┤ │
│ │垂深│
│ │深度 │ │
├──┴┬─┴───┼──┼───┼──┤
油藏构造描述
一、油藏构造描述的主要内容
• 构造位置及其与周边构造的关系 • 构造高点的位置及特点 • 构造范围及构造幅度（空间几何形态） • 构造内部断层的描述 • 裂缝描述 • 绘制构造剖面图、构造图及其它图件 • 建立构造总体几何形态的三维数据体
油藏构造描述
二、油藏构造描述研究方法及流程图
根据不同勘探开发阶段的资料情况，构造研究方 法分为以下两种： 1.勘探阶段：
以三维地震资料为主，结合钻井资料的研究方法 2.开发阶段：
以钻井资料为主，参考地震资料的研究方法
油藏构造描述
收集研究工作 所需全部资料
准备工作
编制标准井位底图
了解区域地层 发育状况
地层对比
建立该区标准 柱状全剖面
过井地震剖面解释 构造发育剖面分析
油藏剖面图 组合断层
断面图分析
平面断层组合
分析地层关系 油、气、水关系
构造特征, 作图层应包括所钻遇的全部地层。 3. 作图比例尺
把断点数据 标在井点上 分析断点组合
地震剖面
勾绘构造 等高线
把标准层数据 标在井点上， 分析构造形态
构造图
油藏构造描述
以钻井资料为主的构造研究工作流程图
收集研究工作 所需全部资料 观察剖面图
利用钻井对比 成果和速度资料
辨认断点位置 分析断层关系
加密测线解释
垂直剖面图
准备工作 建立构造轮廓
初步印象 确定层位 建立标准波
重油复藏式构地造层描述压力测井 高分辨率测井
表1 钻井基础数据表
─┬─┬─┬─┬─┬─┬─┬─┬─────────────────────┬─────
井│井│开│完│完│补│完│完│套 管 数 据
│井斜数据
号│别│钻│钻│井│心│钻│钻├───┬───┬─────────────┼─┬─┬─
│ │日│日│日│高│井│层│表 层│技 术│油
│ │ │ │ │ │ │ │ │度│ │度│ │ │ │度│底│高│量│ │ │
│││││││││││││││││││││
│ │ │ │ │m │m │ │in│m │in│m │in│mm│m │m │m │m │ │度│度│m
─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─
油藏构造描述
标准井位图
(二) 地层对比 (三) 编绘构造剖面图
1．选择剖面的要求 (1)沿构造长轴方向作纵剖面图1张； (2)通过每个构造高点必须有横剖面图1张； (3)每条二、三、四级断层都应有剖面控制； (4)对于较复杂的构造应加密剖面。
油藏构造描述
2．作图层 构造剖面图应能反映所描述构造各时期的
油藏构造描述
(一) 资料收集
在开展构造描述之前，必须收集好以下各项资料： （1）地震资料：测线位置图、剖面图。 （2）描述区钻井基础数据表（表l）、
井斜数据表（表2、表3）、 井斜水平投影图。 （3）常规测井图， 描述区内所有井1：200的测井组合图
1：500标准测井图。 （4) 各类录井资料：录井图、岩心图。 （5）各种特殊测井资料，如 RFT、HDT等。 （6）动态资料：试油、试采、试气、投产情况。 （7）标准井位图。
