碎纸屑压块机的plc控制毕业答辩
PLC物料自动分拣系统毕业答辩PPT
运行稳定性
测试系统的分拣速度和准确性，分析分拣效率与系统配置和参数设置的关系。
分拣效率
统计系统运行过程中出现的故障次数，评估系统的可维护性和可靠性。
故障率与维护性
评估系统与其他设备或系统的兼容性，以及未来扩展和升级的潜力。
兼容性与扩展性
系统性能评估
根据性能评估结果，对机械结构、电气元件和传感器等进行升级或替换，以提高系统稳定性。
系统目标
用于仓库、配送中心等场所的物料分拣。
物流行业
生产线上原材料、半成品、成品的分拣与流转。
制造业
用于食品包装后进行分类、检测和输送。
食品行业
如农业、化工等需要进行物料分拣的场景。
其他行业
系统应用场景
02
PLC技术基础
VS
PLC是可编程逻辑控制器的简称，是一种专门为工业环境设计的数字电子系统。它通过编程实现各种逻辑控制功能，并通过输入输出接口与工业设备进行交互。
学校资源支持
此外，我要感谢学校提供的实验室和设备资源。这些资源为我们的研究提供了必要的保障和支持，使我们能够顺利完成实验和测试工作。感谢学校对我们研究工作的支持与关心！
家人支持
最后，我要感谢我的家人。在研究过程中，他们一直给予我鼓励和支持，是我前进的动力源泉。没有他们的支持与理解，我无法专心致志地投入到研究中。谢谢你们！
硬件升级
建立定期维护和检查制度，及时发现并处理潜在故障，降低故障率。
故障预防与维护
优化控制算法和程序，提高分拣效率，降低误分率。
软件优化
加强与其他设备或系统的互联互通，提高系统的兼容性和扩展性。
兼容性与扩展性改进
01
03
02
04
优化建议与改进方向
基于PLC废纸打包机控制系统本科生毕业设计
1.2.1废纸打包机发展现状
液压传动系统是废纸打包机采用最广泛的系统，液压传动的优点是液压执行元件很标准化、系统化和通用化,便于系统的设计、制造和推广使用。废纸打包机的液压传动系统可以实现无级调速,调速范围大。但相对于计算机等新技术，它又是一门较老的技术。随着科学技术的不断发展，各行各业对传动技术有了不断的需求。特别是在第二次世界大战期间，由于军事上迫切地需要反应快、质量轻、功率大的各种武器装备，而废纸打包机的液压传动技术适应了这一要求，所以使废纸打包机的液压传动技术获得了发展，在２０世纪５０年代，废纸打包机的液压传动技术迅速地转向其他各个部门，并得到了广泛的应用。目前，液压传动系统在废纸打包机行业取得明显的进步，它应用的领域逐渐广阔，成为废纸打包机不能缺少的液压传动方式。提高废纸打包机工业自动化趋势，降低成本，研究的领域超过当今任何一门行业。
作 者 签 名：日 期：
指导教师签名：日 期：
使用授权说明
本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
一、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、是否完成指定的论文（设计）任务（包括装订及附件）？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格

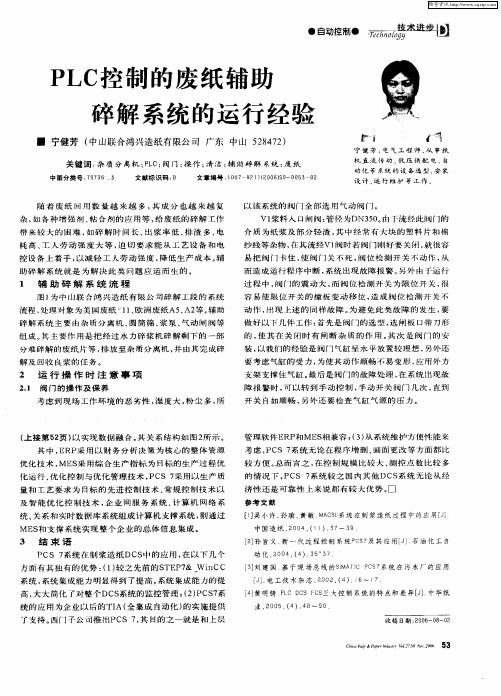

PLC控制的废纸辅助碎解系统的运行经验
Ｖ１ 料 入 口闸 阀 ： 径 为 Ｄ ５ 。 丁流 经 此 阀 门 的 浆 管 Ｎ３０ 由
介 质 为 纸 浆 及 部 分 轻 渣 ， 中 经 常 有 犬 块 的 塑 料 片 和 棉 其 纱 线 等 杂 物 ， 其 流 经 Ｖ１ 在 阀时 若 阀 门 刚 好 要 关 闭 ， 很 容 就 易把 阀 门卡 住 ， 阀 门 关 不 死 ， 位 检 钡 开 关 不 动 作 ， 使 阀 ０ 从 而 造 成 运 行程 序 中 断 ， 系统 出现 故 障 报 警 。 外 由 于运 行 另 过程 中， 门的震 动大 ， 阀位 检测开 关为限 位开关 ， 阀 而 很 容 易 使 限 位 开 关 的 撞 板 变 动 移 位 ， 成 阀 位 检 测 开 关 不 造 动 作 ，十 上 述 的 同 样 故 障 。 避 免 此 类 故 障 的 发 生 ， ｝现 ｛ 为 要 做 好 以 下 几 件 工 作 ： 先 是 阀 门 的 选 型 ， 闸 板 口带 刀形 首 选 的 ， 其 在 关 闭 时 有 闸 断 杂 质 的 作 用 。 次 是 阀 门 的 安 使 其 装 ， 我 们 的 经 验 是 阀 门 气缸 呈 水 平 放 置较 理 想 ， 以 另外 还 要 考虑气缸的受 力， 为使 其 动作 顺 畅 不 易变 形 ， 用 外 力 应 支 絮 支 撑 住 气 缸 。 后是 阀 门 的 故 障 处 理 ， 系 统 出现 故 最 在 障 报 警 时 ， 以转 到 手 动 控 制 ， 动 开 关 阀 门 几次 ， 到 可 手 直 开 关 自如 顺畅 ， 外 还 要 检 查 气 缸 气 源 的 压 力 。 另
基于plc的压砖机控制系统设计毕业论文
毕业论文题目：基于PLC的压砖机控制系统设计作者：学号：院、系：机电工程学院专业班级：电气指导教师：2017年 5 月 20 日基于PLC的压砖机控制系统设计摘要在建筑物和其他结构的建筑中，砖是必不可少的原料，具有举足轻重的作用。
高质量的砖不仅在硬度上较强，而且在整个制造过程中产生的污染物很少，对环境的影响较低。
PLC可靠性高，控制能力强，系统程序能够随着功能参数变化灵活变化，利用PLC以上特点能够使砖制造行业地准确度和生产效率都大大提高，基于PLC的全自动压砖机具有生产质量高、生产规模大、生产效率高、系统稳定等诸多优点，另外，PLC控制系统的有着较强的抗干扰能力，工作性能稳定，波动很小。
压砖机经过改变振动频率的大小来控制砖产生的密度，通过变频器对振动频率进行控制。
本课题选用三菱系列FXPLC作为核心控制器，采用西门子MM440变频器，一套完整的全自动压机系统设计。
关键词：压砖机控制系统 PLC 变频器Design of press control system based on PLC In buildings and other structures of the building, the brick is essential raw materials, with a pivotal role. High-quality brick is not only strong in hardness, but also in the entire manufacturing process generated little pollutants, the impact on the environment is low. PLC reliability, control ability, the system program can change with the flexible changes in functional parameters, the use of PLC features can make the brick manufacturing industry to improve the accuracy and production efficiency are greatly improved, based on PLC automatic brick machine with production quality High efficiency, high production efficiency, system stability and many other advantages, in addition, PLC control system has a strong anti-interference ability, stable performance, fluctuations are small. The boring machine controls the density of the brick by changing the vibration frequency to control the vibration frequency through the frequency converter. This topic chooses the Mitsubishi series FXPLC as the core controller, uses the Siemens MM440 frequency changer, a complete automatic press system design.Key words:Press，control system，PLC，frequency converter；目录摘要............................................................................................................ I 第一章绪论.. (1)1.1 选题的目的和意义 (1)1.2 国内外制砖机的生产发展趋势 (1)1.3 本章小结 (2)第二章基于PLC控制的制砖机设计简介 (3)2.1 基于PLC控制的制砖机的组成 (3)2.2 基于PLC控制的制砖机的运行过程 (3)2.3 基于PLC控制的制砖机中传感器的选型 (4)2.4 基于PLC控制的制砖机中变频器 (5)2.4.1变频器的发展 (5)2.4.2MM440变频器 (6)2.4.3变频器的选型和设置 (6)2.5 本章小结 (8)第三章基于PLC控制的制砖机可编程控制系统的实现 (9)3.1 三菱系列PLC (9)3.1.1PLC的发展历程 (9)3.1.2FXPLC 系统的基本组成及其优点 (9)3.1.3FXPLC的接口模块 (11)3.1.4PLC的特点 (13)3.1.5可编程控制器的控制过程 (14)3.1.6PLC系统设计的基本步骤 (15)3.2 基于PLC控制的制砖机控制系统分析 (17)3.2.1基于PLC控制的制砖机的控制要求及其流程图 (17)第四章设计基自动控制制砖机控制系统 (20)4.1 设计制砖机自动控制的硬件电路和软件电路 (20)4.1.1基于PLC控制的制砖机的硬件设计 (20)4.1.2基于PLC控制的制砖机的软件设计 (21)4.2 本章小结 (23)第五章用软件实现对系统的实时监控 (24)5.1 车组态王6.53的简介 (24)5.2 创建组态王工程 (25)5.3 组态软件与PLC的通信设置 (27)5.4 变量和数据的定义 (27)5.5 基于PLC控制的制砖机的组态编程 (28)5.6 基于PLC控制的制砖机的监控画面 (29)5.7 本章小结 (30)总结 (31)参考文献 (32)致谢 (33)附录A 基于PLC控制的制砖机控制系统编程程序 (34)第一章绪论在建筑物和其他结构的建筑中，砖是必不可少的原料，具有举足轻重的作用。
基于plc的简单工业自动化控制系统设计的答辩记录
基于plc的简单工业自动化控制系统设计的答辩记录下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基于PLC的简单工业自动化控制系统设计的答辩记录一、引言在当今工业自动化领域，PLC（可编程逻辑控制器）已经成为控制系统设计中不可或缺的一部分。

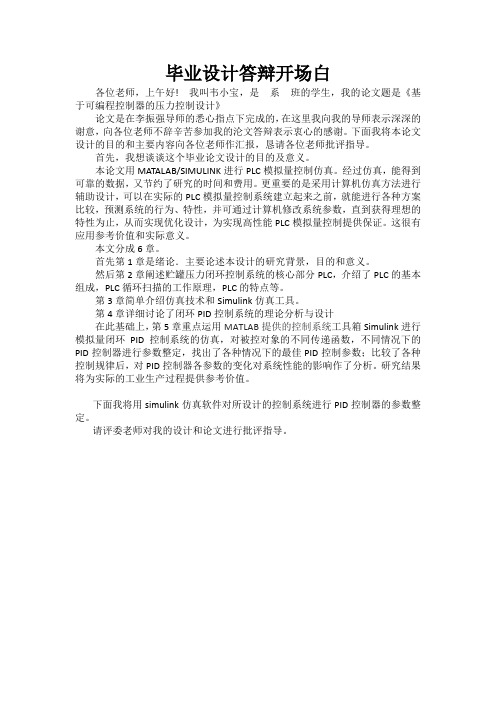

毕业设计答辩开场白
毕业设计答辩开场白各位老师，上午好! 我叫韦小宝，是系班的学生，我的论文题是《基于可编程控制器的压力控制设计》论文是在李振强导师的悉心指点下完成的，在这里我向我的导师表示深深的谢意，向各位老师不辞辛苦参加我的沦文答辩表示衷心的感谢。
下面我将本论文设计的目的和主要内容向各位老师作汇报，恳请各位老师批评指导。
首先，我想谈谈这个毕业论文设计的目的及意义。
本论文用MATALAB/SIMULINK进行PLC模拟量控制仿真。
经过仿真，能得到可靠的数据，又节约了研究的时间和费用。
更重要的是采用计算机仿真方法进行辅助设计，可以在实际的PLC模拟量控制系统建立起来之前，就能进行各种方案比较，预测系统的行为、特性，并可通过计算机修改系统参数，直到获得理想的特性为止，从而实现优化设计，为实现高性能PLC模拟量控制提供保证。
这很有应用参考价值和实际意义。
本文分成6章。
首先第1章是绪论．主要论述本设计的研究背景，目的和意义。
然后第2章阐述贮罐压力闭环控制系统的核心部分PLC，介绍了PLC的基本组成，PLC循环扫描的工作原理，PLC的特点等。
第3章简单介绍仿真技术和Simulink仿真工具。
第4章详细讨论了闭环PID控制系统的理论分析与设计在此基础上，第5章重点运用MATLAB提供的控制系统工具箱Simulink进行模拟量闭环PID控制系统的仿真，对被控对象的不同传递函数，不同情况下的PID控制器进行参数整定，找出了各种情况下的最佳PID控制参数；比较了各种控制规律后，对PID控制器各参数的变化对系统性能的影响作了分析。
研究结果将为实际的工业生产过程提供参考价值。
下面我将用simulink仿真软件对所设计的控制系统进行PID控制器的参数整定。
请评委老师对我的设计和论文进行批评指导。
毕业设计答辩提纲做
毕业设计答辩提纲题目：物料输送PLC控制系统1、为什么要采用PLC可编程控制器来对整个物料输送系统的控制？答：对整个物料输送系统的控制采用PLC控制，是整个生产过程更可靠，功能更强，响应速度更快，维护方便，它的可靠性高于继电器控制柜，体积也小，可将数据直接送入管理计算机，可输入交流115V，输出为交流115V、2A以上，可直接驱动电磁阀。
2、简单叙述一下物料输送系统的工艺流程。
答：整个工艺流程由12台点动完成，圆盘给料机启动时，料从料仓输送出来，通过11,12胶带机传给1号胶带机然后经过2、3、4进入一次圆筒混合机进行混合。
混合后又经6、7、8三台胶带机送给9、10两台可逆胶带机，最后送入烧结机进行烧结。
所以起动电动机要逆序启动，事故时要不堆料影响生产，对中间电动机的控制尤为重要。
3、实现这个控制系统可以选用哪几种方案？各有什么优缺点?答：方案一：采用传统的继电气控制方式对相关设备进行控制。
优点：结构简单，价格低廉，容易操作，缺点：只适用于工作模式固定，要求比较简单的场合，方案二：对整个物料输送系统的控制采用PLC控制。
优点：使整个生产过程更可靠，功能更强，响应速度更快，维护方便，体积也小，使用有可靠性高，抗干扰能力强，控制程序可变，柔韧性好，编程简单、使用方便、组合灵活、体积小、重量轻。
可将数据直接送入管理计算机，可输入交流115V，输出为交流115V、2A以上，可直接驱动电磁阀。
方案三：采用微型计算机控制。
优点：体积小，质量轻，可靠性高，运行速度快，局部控制采用控制箱就地控制，可供检修及调试人员使用，对每台电动机都可以采用相应的控制方法，出现故障时，可以单独对某台进行控制检修从而不影响整个生产过程的进度，达到及时、简便、快速的目的。
缺点：其干扰能力差，内部集成度受限制，内存容量小，4、结合电气控制图分析是如何实现按物料输送方向逆序起动的？答：5、结合电气控制图分析是如何实现有故障时在故障点之前顺序停车的？又是如何实现按物料输送方向顺序停车的？答：6、整个系统控制电路图中使用了哪些保护措施？答：用熔断器和热继电器组合对三相交流电机做过载和短路保护。
PLC机床毕业答辩主要问题（参考）
请各位答辩同学注意以下答辩主要问题：一、通用问题1、元器件的选择如：（1）机床上常见的自动开关有何作用？(2)如何选择熔断器？（4）机床中常用的接触器有什么型号？2、梯形图的分析(1)对其中一个网络进行分析，注意其输入信号和输出信号是什么？实现了什么功能？(2)热继电器是如何实现PLC控制的？(较难)答：电气接线图中把热继电器的常闭触点接入输入点，输出点接保护电路；PLC控制梯形图中的保护输出串接其输入点的常开触点。
3、各床的型号数字代表什么含义？如：CA6140中各字母各数字代表什么含义二、各设计题目的问题主要是对改造前的机床电气原理图的分析，请仔细阅读各自的电气原理图。
主要问题列举如下：X62W型卧式万能铣床的PLC控制设计如：（1）机床主轴电动机的两地控制是如何实现的？答：由启动按钮SB1、SB2与常开触点并联，停止按钮SB5、SB6与KM1线圈串联来实现。
（2）机床的主要运动有哪些？答：主轴电动机M1拖动主轴带动铣刀进行铣削加工，通过组合开关SA3来实现正反转；进给电动机M2通过操纵手柄和机械离合器的配合拖动工作台前后、左右、上下6个方向的进给运动和快速移动，其正反转由接触器KM3、KM4来实现；冷却泵电动机M3供应切削液，且当M1启动后，用手动开关QS2控制。
CA6140普通车床的PLC控制设计（1）请分析一下主轴电动机的控制答：按下启动按钮SB1，接触器KM1的线圈获电动作，其主触头闭合，主轴电机启动运行。
同时，KM1的自锁触头和另一副常开触头闭合。
按下停止按钮SB2，主轴电动机M1停车。
（2）机床的主要运动有哪些？答：主电路中共有三台电动机；M1为主轴电动机，带动主轴旋转和刀架作进给运动；M2为冷却泵电动机；M3为刀架快速移动电动机。
注：以上问题仅作为参考。
碎纸屑压块机开题
开题报告碎纸屑压块机的PLC制造碎纸屑压块机的PLC 制造课题设计的依据课题设计的内容课题设计的意义课题设计的进度计划课题设计预期目标完成课题所需条件上一页下一页完成课题参考文献返回压块机图片展示up down课题设计的依据•由于各国普遍重视化石能源对环境的影响，同时由于出现能源危机，生物质压缩固化成型燃料发展很快，西欧及日本等国家已成为一种产业，联合国也将此作为重点研究开发项目。
•随着经济的发展，各种日常消费产品包装的日益求精，废纸产生量也日益剧增，回收和运输成为一大问题。
作为生物固化成型技术产业的碎纸屑压块机研究，对相应可持续发展经济战略尤为重要，其PLC的控制设计也相当重要。
上一页下一页返回课题的意义•压块机使废纸体积大大减小，从而达到减少运输体积、节约运费，为企业增加效益的目的，引进了国内外同类产品的先进技术和先进工艺，促进PLC的发展，符合了可持续发展经济战略上一页下一页返回•1、选择碎纸屑压块机•2、进行工况分析确定系统给的主要参数•3、制定基本方案拟定PLC 系统框图•4、PLC 程序调试•5、绘制工作图编制技术文件课题设计的内容上一页下一页返回碎纸屑压块机设计的时间计划第一阶段：2月20—3月1日搜集课题资料，确定总体方案，并开始学习学习plc 的相关知识第二阶段：3月5---4月5日通过和导师沟通交流开始撰写论文的初稿。
通过网络、数据库、图书馆等，一步步实现每一部分的功能。
绘制草图，完成初稿。
主要是PLC的控制部分。
第三阶段：4月6---5月15日检查、修改完成初稿; 指导老师审阅并修改后最后定稿。
第四阶段：5月18---5月30日论文的评阅，答辩审批办理；毕业答辩，推荐优秀论文上一页下一页返回预期目标1、熟悉掌握碎纸屑压块机的运行原理及其组件功能2、碎纸屑压块机物料适应性强: 适应于各种软硬纸屑，纸屑从粉状至10cm长度之间，都能加工成型。
3、压块机压轮自动调节功能：当工作过程中出现故障时能自动的进行报警。
(完整版)基于PLC的造纸机控制系统设计毕业论文设计
目录中文摘要 (1)英文摘要 (2)1 绪论 (3)1.1 造纸机控制系统设计目的与意义 (3)1.2 造纸机控制系统的研究现状 (3)1.3 本文的主要内容 (4)2 造纸机控制系统 (5)2.1 造纸机控制系统要求 (5)2.2 造纸机控制系统的方案 (6)3 控制系统的硬件电路设计 (7)3.1 硬件系统组成 (7)3.1.1 硬件电路主要器件 (7)3.1.2 硬件电路的工作原理 (8)3.2系统硬件原理图 (12)3.2.1系统电机部分原理图 (12)3.2.2 PLC与变频器连接的硬件电路 (14)3.2.3 PLC的模块电路 (17)4 系统软件设计 (21)4.1 系统软件设计的介绍 (21)4.1.1 Step7软件内容 (21)4.1.2 添加通讯适配器 (21)4.2 系统硬件组态与软件编程 (22)4.2.1 系统硬件组态 (22)4.2.2 软件流程图 (22)4.2.3 PLC的软件编程 (23)结论 (26)谢辞 (27)参考文献 (28)附录1：系统控制原理图 (29)附录2：PLC原理图 (30)基于PLC的造纸机控制系统的设计摘要：造纸业是与社会文明和经济发展息息相关的基础原材料产业,目前国内造纸业自动化水平与国外存在着一定差距，因此造纸系统的设计对造纸业来说至关重要。
本文设计了一套基于PLC的造纸机控制系统，系统以S7-300 PLC作为控制核心，以ABB变频器作为驱动单元，三相交流电机作为执行单元,由PLC通过Profibus-DP网络与变频器之间的通信完成各传动点的启动、停止、加速、减速、紧纸等操作。
论文介绍了国内外造纸行业的发展历程，根据造纸机的控制要求确定了系统的控制方案；设计了控制系统的硬件电路图，介绍了其工作原理，并进行了元器件的选型；基于编程软件Step7完成了系统的硬件组态以及控制程序的编写。
本文设计的基于PLC的造纸机控制系统，结构简单，成本低，控制方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一页
返回
下一页
纸屑压块机的工艺流程
• ①来料信号灯亮时（即来料信号有效时）时，说明原料已经准备好。 这时，将液压系统的卸荷阀关闭，使液压系统转为工作状态。然后第 一个动作就是将料门打开，进料大约500g，大于等于500g时停止上料 ，再延迟一定时间。 • ②延时时间到，进行侧压。（所谓侧压就是在前后两个方向上对来料 进行压制。 • 侧压是机械限位的，侧压过程只控制压制时间。） • ③时间到后主压下缸动作，开始压下（正压的压力相对比较大）。压 制一定时间之后有一个抬起动作。（对于第一类的废纸屑压制工序到 此结束，省工时） • ④二次压下缸抬起，以让出空间准备接受块体。 • ⑤推块缸动作，将块体推到二次压下缸的下面。 • ⑥二次压下缸动作，压紧块体。停留一定时间后，再次抬起时，就结 束了一个自 返回 • 动循环。 上一页 下一页
上一页
返回
下一页
Your Topic Goes Here
感谢学校和院系四年来对 我教育和培养！
谢谢 祝各位老师 身体健康 工作顺利
上一页
返回
4.系统总体设计方案
• 4.1.1传统继电器控制方案 • 继电器是一种当输入量(如电压、电流、
温度等)达到规定值时，使被控制的输出 • 电路导通或断开的电器。可分为电气量(如电 流、电压、频率、功率等)继电器及非电 • 气量(如温度、压力、速度等)继电器两大类 。具有动作快、工作稳定、使用寿命长、 • 体积小等优点。广泛应用于电力保护、自动 化、运动、遥控、测量和通信等装置中.
上一页
返回
下一页
4.2方案的描述
• 碎纸屑压块机基于PLC的电气系统框图
上一页
返回
下一页
5.1碎纸屑压块机自动运行过程
上一页
返回
下一页
5.2碎纸屑压块机系统原理图
返回 上一页 下一页
5.3端子外部接线图
返回
6.1碎纸屑压块机自动执行控制过程的 状态转移图和梯形图
上一页
返回
下一页
7结论
• 本设计对碎纸屑压块机进行了基于PLC的电气控 制设计，并成功的进行了模拟仿真。首先对碎纸屑压 块机进行了工艺分析，首先得出了系统原理图，设计 中的压块动作均由液压缸完成，因此是全液压设备， 每个液压缸由对应电磁阀控制。设计PLC选用日本三 菱公司的FX2n系列，控制程序采用状态转移功能图。 研究出每个动作过程的控制要求，并根据要求编制出 梯形图。模拟仿真在电气控制设计中很重要。由于外 界因素的局限性，进行了简单的模拟仿真，在仿真中 ，电磁阀和报警器等器件用指示灯来代替；行程开关 和按钮等器件可用实验台上的点动按钮来仿真。整个 设计结果和仿真结果均达到了预期的要求，用PLC来 代替传统继电器，提高了整个控制系统的可靠性，操 作简便，利于维护。 上一页 返回 下一页
致 谢
• 在近半年的毕业设计工程中，我得到了老师、同学与朋友 的关心与帮助，他们的热情指导与关心我将终身难忘。在这里 我要向他们表示我的诚挚的谢意。 • 首先我要感谢我的老师，要毕业设计工程中，老师给了我 很多的帮助，从设计的选题到最后的修改定稿，老师都给予我 正确的引导和悉心的指导，老师深厚的设计经验、严谨的治学 态度和缜密的工作作风使我受益匪浅。从她的身上，我看到了 一名优秀教师的具有的品质，这些都深深的激励了我。在此， 我向田老师表达我最诚挚的谢意，今后我会锐意进取，不辜负 老师的期望。 • 其次，我要感谢教研室各位老师对我的关心与帮助，在选 题、设计和最后撰写论文过程中，他们都给了我很多帮助和指 导。同时，我还要感谢与我一同走过的大学同学，在这个集体 里，我得到了大家许多的关心和帮助。 • 在次感谢所有帮助过我的老师和同学，祝你们身体健康，工作 顺利！！！
上一页
返回
下一页
4.1系统总体设计方案
• 4.1.2 基于PLC的控制方案
•
• • •
•
①控制逻辑：连线少、体积小，加之PLC中每只软“继电器” 的触点数理论上无限制，因此灵活性和扩展性都很好。PLC由 中大规模集成电路组成，功耗小。 ②工作方式：每个继电器受制约接通的时间是短暂的。 ③控制速度：PLC是由程序指令控制半导体电路来实现控制的 ，速度极快，一般一条用户指令的执行时间在微秒数量级。 ④可靠性和可维护性：PLC采用微电子技术，大量的开关动作 由无触点的半导体电路来完成，它体积小、寿命长、可靠性高 。PLC还配备有自检和监督功能，能检查出自身的故障，并随 时显示给操作人员，还能动态地监视控制程序的执行情况，为 现场调试和维护提供了方便。 ⑤价格：PLC使用中大规模集成电路，价格比较昂贵。
1.2 PLC控制系统的设计方法
• （1）系统要求与I/O点数裕量。 • （2）I/O负载分析。
• （3）运行速度。
• （4）独立I/O公用端口(COM)编组规模。 • （5）编程平台，编程器的选购。
上一页 返回 下一页
1.3 PLC输入、输出回路的设计
（1）本体电源回路。PLC供电一般为AC85-240V(也 有 DC24V)， 适应电源范围较宽，但为了抗干扰，应加装电源净化元件 (如电源滤 波器、1:1隔离变压器等)。 • （2）外部I/O驱动电源。若输入回路有DC24V供电的接近开关、 光电开关等，而PLC上的DC24V电源容量不够时，要从外部提供 DC24V 电源，但该电源的“一”端不要与PLC的DC24V电源的“一” 以及 “COM”端相连，否则会影响PLC的运行。 （3）自备I/O驱动电源。各公司PLC产品上一般都有DC24V电 源 ，但该电源容量小，为几十毫安至几百毫安，用其带负载时应注意 容 量，同时做好防短路措施(因为该电源的过载或短路将影响PLC的 运行 )。 （4）感性负载处理。在输入6、输出端接感性负载时，要在负载两 端并联一个冲击抑制器或续流二极管。
• 碎纸屑压块机的PLC控制
院系：机械工程学院
专业 ：机械设计制造及自动化
1.1 压块机的国内外发展现状
• 在国外压块技术已经有了很多年的发展历史以及很广泛的应用领域， 比如在丹麦：丹麦是世界上首先使用秸秆发电的国家。位于丹麦首都 哥本哈根以南的阿维多发电厂建于上世纪９０年代，被誉为全球效率 最高、最环保的热电联供电厂之一。而在这座现代化的电厂里，最引 人注目的既不是造型独特的梯形厂房，也不是现代化的发电设备，而 是在燃料库房内堆放整齐的秸秆压块。农民收获粮食后，把秸秆卖给 压块公司，压块公司再将秸秆压成块以便于运输和存放。由于和煤、 油、天然气相比，秸秆成本低、污染少，可称得上电厂最划算的一笔 买卖。此外，秸秆燃烧后的草木灰还可以无偿地返还给农民作为肥料 。 • 在中国，压块技术起步较晚，压块技术相对于美国、丹麦还有很大 的差距。当前小型压块机在冶金、橡胶、粮食加工、环境保护、农业 等方面应用广泛。传统的压块机采用继电器控制线路,其主要缺点是接 线复杂、触点错误动作多、故障率高、自动化程度不高。PLC 作为一种 基于工业电气控制特点设计的自动化控制产品 , 因其功能强、成本低、 编程简单、体积小而逐步取代了继电器控制线路。液压设备以其“柔性 ”动力传动和单一的直线驱动力, 使系统具有较长的生命周期和较高的 工作效率。因此,压块机控制系统首选液压传动与 PLC 电气控制系统相 上一页 下一页 返回 结。
•
•
上一页
返回
下一页
2.压块机简介
机械传动类型包括： • ①靠机件间的摩擦力传递动力和运动的有摩 擦压力机； • ②靠主动件与从动件啮合或借助中间件啮合 传递动力或运动的压力机。 流体传动类型包括：液压传动和气体传动。 • ①液压传动类型分为油压机和水压机； • ②气压传动类型即为气动压力机压机。
