变压器接地
变压器中性点接地的要求
变压器中性点接地的要求

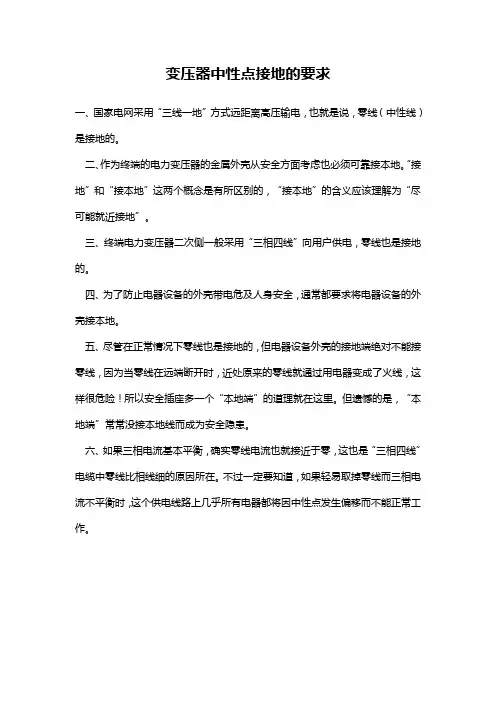

一、国家电网采用“三线一地”方式远距离高压输电，也就是说，零线（中性线）是接地的。
二、作为终端的电力变压器的金属外壳从安全方面考虑也必须可靠接本地。
“接地”和“接本地”这两个概念是有所区别的，“接本地”的含义应该理解为“尽可能就近接地”。
三、终端电力变压器二次侧一般采用“三相四线”向用户供电，零线也是接地的。
四、为了防止电器设备的外壳带电危及人身安全，通常都要求将电器设备的外壳接本地。
五、尽管在正常情况下零线也是接地的，但电器设备外壳的接地端绝对不能接零线，因为当零线在远端断开时，近处原来的零线就通过用电器变成了火线，这样很危险！所以安全插座多一个“本地端”的道理就在这里。
但遗憾的是，“本地端”常常没接本地线而成为安全隐患。
六、如果三相电流基本平衡，确实零线电流也就接近于零，这也是“三相四线”电缆中零线比相线细的原因所在。
不过一定要知道，如果轻易取掉零线而三相电流不平衡时，这个供电线路上几乎所有电器都将因中性点发生偏移而不能正常工作。
主变压器中性点接地方式
主变压器中性点接地方式

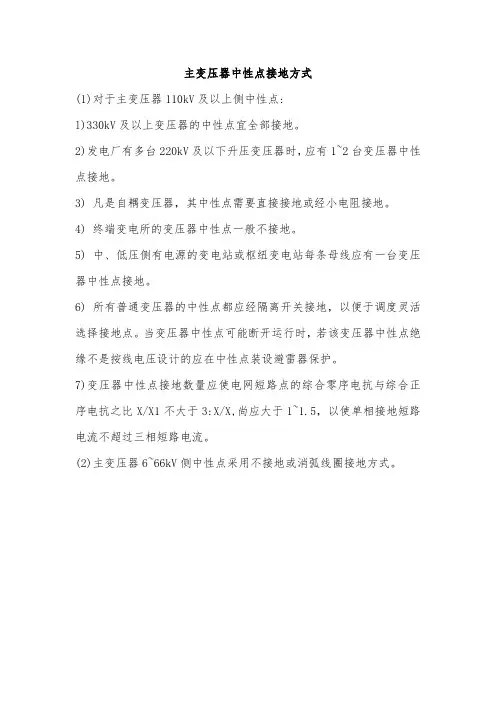

(1)对于主变压器110kV及以上侧中性点:
l)330kV及以上变压器的中性点宜全部接地。
2)发电厂有多台220kV及以下升压变压器时，应有1~2台变压器中性点接地。
3) 凡是自耦变压器，其中性点需要直接接地或经小电阻接地。
4) 终端变电所的变压器中性点一般不接地。
5) 中、低压侧有电源的变电站或枢纽变电站每条母线应有一台变压器中性点接地。
6) 所有普通变压器的中性点都应经隔离开关接地，以便于调度灵活选择接地点。
当变压器中性点可能断开运行时，若该变压器中性点绝缘不是按线电压设计的应在中性点装设避雷器保护。
7)变压器中性点接地数量应使电网短路点的综合零序电抗与综合正序电抗之比X/X1不大于3:X/X,尚应大于1~1.5，以使单相接地短路电流不超过三相短路电流。
(2)主变压器6~66kV侧中性点采用不接地或消弧线圈接地方式。
变压器室接地做法
变压器室接地做法
在电力系统中，变压器是重要的电力设备之一，而变压器室的接地做法则是保障变压器正常运行的重要环节之一。
接下来，我们就来了解一下变压器室接地做法。
接地是指将电气设备与大地直接相连，从而形成一条低阻抗的回路。
这样，当设备发生故障时，电流可以通过接地回路迅速流回大地，从而保护人身安全和设备的正常运行。
针对变压器室的接地做法，首先要考虑变压器的接地方式。
变压器的接地方式有两种，一种是星形接地，另一种是网状接地。
对于星形接地的变压器，其中性点要接地，而对于网状接地的变压器，每个相都要接地。
接地点应该放在变压器室中性点或者相点的附近。
变压器室的接地电阻值也是需要考虑的。
接地电阻值越小，接地回路的阻抗越低，就越能够保证电流迅速流回大地。
根据规定，变压器室的接地电阻值应该小于4欧姆。
接地电阻值的测量可以使用接地电阻测试仪进行。
除了上述两点，还需要考虑变压器室内的接地网格的布置和接地导线的选择。
接地网格是由平行于地面的导线和垂直于地面的导线组成的，应该布置得均匀稳定。
接地导线的选择应该符合国家标准，并且应该考虑到导线的材质、截面积和长度等因素。
需要注意的是变压器室接地做法的实施需要有专业的电气工程师进行设计和施工。
在施工过程中，需要特别注意安全问题，遵守相关的电气安全规定。
变压器室接地做法是电力系统中非常重要的一环，它涉及到电气设备的正常运行和人身安全。
在实施接地做法时，需要考虑变压器的接地方式、接地电阻值、接地网格的布置和接地导线的选择等因素，同时要注意施工安全问题。
变压器的接地保护
无选择性接地变压器的接地保护
对中性点直接接地电网中的变压器，在其高压侧装设接地（零序）保护，用来反应接地故障，并作为变压器主保护的后备保护和相邻元件的接地故障后备保护。
2.变压器中性点直接接地时的零序电流保护原理
装设在变压器的高压侧,反映零序电流和零序电压工作.
对于分级绝缘的变压器，为防止中性点过电压，在发现 接地故障时，应先断开中性点不接地 变压器，后断开中性点接地的变压器
中性点未装放电间隙的变压器的接地保护
TA
ቤተ መጻሕፍቲ ባይዱ
+
+
+
3uo
+
-
变压器接地保护无选择性动作
～
～
T1
T2
QF1
QF2
变压器中 性点直接接 地的接地保护
2.变压器中性 点直接接地时 的零序电流保 护原理
3.变压器分 级绝缘的接 地保护原理
1.什么是变压器的接地保护
2.变压器接地保护的工作原理
3.变压器分级绝缘的接地保护
4.4 变压器的接地保护
单击添加副标题
JIDIANBAOHU
——变压器纵差动保护的工作原理
——变压器纵差动保护的特殊问题及解 决措施
复习与提问
——变压器纵差动保护的保护范围
单击此处添加标题
02
单击此处添加标题
01
本节内容提要
JIDIANBAOHU
变压器中性点不直接接地的保护
变压器中性点直接接地的保护
01
变压器的接地保护
02
对中性点直接接地电网中的变压器，在其高压侧装设接地（零序）保护，用来反应接地故障，并作为变压器主保护的后备保护和相邻元件的接地故障后备保护。
变压器外壳接地线标准
变压器外壳接地线标准
变压器外壳接地线标准是指在变压器的外壳上设置接地线，以便于在变压器发生漏电或故障时，将电流通过接地线引流到地面，确保人身安全和设备可靠运行。
根据国际电工委员会（IEC）的标准，变压器外壳接地线应该符合以下要求：
1.接地线的材质应该是铜或铝且直径至少为4毫米。
2.接地线应该连接到变压器外壳的金属部件上，并且应该是可靠连接，以保证电流能够顺畅地流过。
3.接地线应该与设备机身保持足够的距离，以避免因机身损坏导致接地线断开而影响漏电保护作用。
4.接地线的长度应该尽可能短，以便于将电流快速引流到地面。
5.接地线应该连接到地面的合适位置，如建筑物的接地系统或者专门设计的接地系统中。
在中国，变压器外壳接地线的标准由国家电网公司以及各地的电力公司制定，并严格执行。
其中，变压器外壳接地线的标准主要参考了IEC和国家标准的相关规
定，并且结合国内的实际情况进行制定，以保障电力设备运行的安全性和可靠性。
变压器接地线标准
变压器接地线标准
变压器接地线标准是电力系统中十分重要的一部分，它关系到电
力系统的安全稳定运行。
以下是变压器接地线标准的详细介绍。
第一步：选择接地形式
变压器的接地线有两种形式，一种是单点接地，另一种是多点接地。
在选择接地形式时，要综合考虑各种因素，如系统的特点、负荷
情况、电力质量等。
第二步：确定接地电阻值
接地电阻是用来保护人身安全和设备安全的。
在确定接地电阻值时，除了要满足人身安全和设备安全的要求外，还要考虑接地电流对
电力质量和系统的稳定性的影响。
第三步：布置接地线路
接地线路的布置要考虑接地线路的长度、形状、敷设方式等因素。
接地线路长度不宜过长，一般应小于100m，接地线路形状应尽量简单，敷设方式应避免交叉穿越，以免产生干扰。
第四步：检测接地电阻
接地电阻的检测是保证接地系统正常运行的重要手段。
检测应定
期进行，一般应每年进行一次，特殊情况下也可以根据需要增加检测
次数。
总之，变压器接地线标准是电力系统中非常重要的一部分，正确
合理的接地方式和操作有助于电力系统的安全稳定运行。
在实际操作
过程中，要严格按照标准要求进行，以确保接地系统的正常运行和使用。
变压器接地线的标准要求与施工流程
变压器接地线的标准要求与施工流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!
变压器接地线标准与施工流程：
①中性点接地：将变压器中性点(N)与壳体相连，通过铁板引出，接地电阻≤4Ω。
②接地体安装：选用合格材料，如角钢、钢管，埋深≥0.5m，土壤电阻率高时加固或化学处理。
③接地线连接：采用≥1.2m导线，连接中性点与接地体，确保焊接牢固，接触面光洁无锈。
④单独PE线：保护地线(PE)独立引出，与设备外壳相连，保证电路连续性与人员安全。
⑤互感器接地：电流、电压互感器次级绕组单独接地，标记清晰耐久。
⑥面板与箱体接地：带金属外壳元件、铰链面板需接地，设置跨接线确保电气连续。
⑦控制台接地：配备≥2mm×15mm铜排，明显接地标识，每屏有可靠接地装置。
⑧检验接地电阻：施工完毕，测量接地系统电阻值，确保符合设计要求。
⑨维护检查：定期检查接地系统完好，避免锈蚀松动，确保长期有效性。
变压器中心点接地优缺点
变压器中性点接地与不接地系统1.1 变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可*性。
（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；1.2 变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可*性。
（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。
2 各种电压等级供电线路的接地方式（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。
（2）工厂供电系统采用电压在1kv~35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc 大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可*性，对通讯干扰小等优点。
在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。
（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。
3 电气设备的保护接地3.1 保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理（如图1）。
变压器中性点接地规范要求
变压器中性点接地规范要求
变压器中性点接地，指的是将变压器的中性点接地，以保证变压
器的安全使用。
通常情况下，用户可以根据使用场合的要求和安装位
置来决定接地方式。
总体而言，变压器中性点接地规范要求，主要是以下四块内容：
一是要求变压器中性点必须接地，确保其电压接触安全；
二是在变压器安装之前，应尽量充分地研究调查，以确保变压器
中性点通过接地达到电气安全；
三是变压器安装后，应进行定期检查，以检查接地是否达到规范
要求；
四是必须建立完善的用电规程，对变压器进行定期的维护和管理，以确保其电压接触安全。
除此之外，如果变压器安装在潮湿的环境中，那么接地系统的选
择和安装方式也应当十分小心，以确保变压器的正常使用。
在潮湿环
境中，安装金属管地线或非金属管（桥架）地线并非最优选择；只有
采用横穿性能较优的接地电缆，才能保证变压器获得最优的电压接触
安全。
综上所述，变压器中性点接地规范要求主要是为了确保变压器的
电压接触安全，在设计安装时，应根据使用场合的要求和安装位置，
采取必要的介质隔离手段，合理设置接地系统，确保变压器安全工作，及时检查接地、完善用电规程，才能做到“安全使用电气”。
变压器接地工作原理
变压器接地工作原理
变压器接地工作原理（一）
变压器是一种通过电磁感应原理将交变电能从一个电路传递到另一个电路的电器设备。
为了确保变压器的安全运行和保护人员免受电击伤害，变压器通常需要接地。
接地是将设备连接到地面或地下导体，以实现电流的安全排放和电场的消散。
在变压器的接地系统中，地线通常连接到变压器的中性点以及设备的金属外壳。
接地系统中的地线可以是金属管道、金属桩或者专门铺设的地下导体。
变压器接地的工作原理（二）
1. 保护人员安全：接地系统可以将任何故障电流安全地排放到地面。
如果变压器发生漏电或故障，接地系统会迅速将电流传导到地下，避免人员触电的危险。
2. 稳定电压：变压器接地还有助于稳定交流电信号。
当变压器的中性点与地面连接时，它形成了一个电位点，该点可以吸引电磁干扰和静电。
将这些干扰导向地面，有助于保持电路中的电压稳定。
3. 防止电弧和火灾：变压器内部可能会发生电弧故障，导致火灾和严重的设备损坏。
通过接地系统，电弧故障电流将通过地线排放到地下，降低了潜在火灾和设备损坏的风险。
需要注意的是，正确的变压器接地应符合相关的电气安全标准和规范。
接地系统要有良好的电阻连接以确保电流能够有效排放到地下。
此外，接地系统需要定期检测和维护，以确保其正常工作和电气安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器接地
2009年05月04日星期一 09:59
变压器接地
电力系统中性点接地方式有两大类：一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地、经过消弧线圈或高阻抗接地，称为小接地电流系统。
(1)对于6-10kV系统，由于设备绝缘水平按线电压考虑对于设备造价影响不大，为了提高供电可靠性，一般均采用中性点不接地或经消弧线圈接地的方式。
(2)对于110kV及以上的系统，主要考虑降低设备绝缘水平，简化继电保护装置，一般均采用中性点直接接地的方式。
并采用送电线路全线架设避雷线和装设自动重合闸装置等措施，以提高供电可靠性。
(3)20-60kV的系统，是一种中间情况，一般一相接地时的电容电流不很大，网络不很复杂，设备绝缘水平的提高或降低对于造价影响不很显著，所以一般均采用中性点经消弧线圈接地方式。
(4)1KV以下的电网的中性点采用不接地方式运行。
但电压为380/220V的系统，采用三相五线制，零线是为了取得机电压，地线是为了安全。
主要是电容电流影响。
如果接地电容电流小，（35KV及以下）那么不接地。
如果35KV及以下电容电流偏大，（35KV大于10A，10KV大于30A时），则安装消弧线圈。
如果电容电流很大，如110KV以上的电网，那么没办法，只能直接接地了。
中性点接地作用是保护变压器过电压击穿绕组或铁芯与绕组间绝缘的击穿
还有个作用是防止外部过电压造成绕组等器件的损坏
PE线就是简单的接地,作用为保护变压器本体不受外部过电压或内部过电压的损坏。
