火灾自动报警及消防联动控制系统施工方案及施工方法
消防联动系统施工方案(3篇)
第1篇一、项目概述1.1 项目背景随着城市化进程的加快和高层建筑的增多，消防安全问题日益突出。
为保障人民群众的生命财产安全，提高消防安全管理水平，本项目将建设一套先进的消防联动系统，实现对火灾的早期发现、快速报警和有效处置。
1.2 项目目标本项目旨在通过安装消防联动系统，实现以下目标：（1）提高火灾报警的准确性和及时性；（2）实现火灾报警与灭火系统的联动控制；（3）降低火灾损失，保障人员生命财产安全；（4）提高消防安全管理水平。
二、系统设计2.1 系统组成消防联动系统主要由以下部分组成：（1）火灾报警控制器；（2）火灾探测器；（3）手动报警按钮；（4）消防广播系统；（5）消防应急照明及疏散指示系统；（6）消防电梯控制；（7）消防水池及水泵房；（8）消防通讯系统。
2.2 系统功能（1）火灾报警：系统应能及时、准确地检测到火灾信号，并通过火灾报警控制器进行报警；（2）报警联动：火灾报警控制器应能与消防广播系统、消防应急照明及疏散指示系统、消防电梯控制等进行联动；（3）应急照明及疏散指示：在火灾发生时，系统应自动启动应急照明及疏散指示系统，引导人员疏散；（4）消防电梯控制：火灾发生时，系统应自动控制消防电梯停靠在最近的安全楼层，并停止运行；（5）消防通讯：系统应具备消防通讯功能，确保消防指挥人员与现场消防人员之间的通讯畅通。
三、施工准备3.1 施工组织（1）成立项目组，明确各成员职责；（2）编制施工组织设计，明确施工方案、施工进度、施工质量等；（3）组织施工人员进行技术培训，提高施工技能。
3.2 施工材料（1）火灾报警控制器；（2）火灾探测器；（3）手动报警按钮；（4）消防广播系统设备；（5）消防应急照明及疏散指示系统设备；（6）消防电梯控制设备；（7）消防水池及水泵房设备；（8）消防通讯系统设备。
3.3 施工工具（1）电线电缆；（2）接线端子；（3）施工工具；（4）测试设备。
四、施工步骤4.1 火灾报警控制器安装（1）根据设计图纸，确定火灾报警控制器的安装位置；（2）进行设备安装，确保设备牢固可靠；（3）连接电源线、通信线等，进行设备调试。
火灾自动报警及联动控制系统安装施工方案
火灾自动报警及联动控制系统安装施工方案火灾自动报警及联动控制系统是一种用于及时发现、报警、处置火灾的安全防范系统。
为了确保该系统的正常运行，并在火灾发生时迅速报警并采取相应的控制措施，下面将从系统安装施工方案的准备工作、系统安装、调试调试等方面进行详细介绍。
一、准备工作1.确定安装位置：根据消防规范及实际情况，选定系统中各个装置的合适位置。
2.准备材料：根据系统设计要求，准备所需的设备、器材、电缆等。
3.施工平面图：根据实际施工情况，绘制出施工平面图，标明每个设备的位置及布线走向。
二、系统安装1.进线箱及电源：先进行进线箱的安装，连接电源线，确保电源供应的稳定。
2.探测器安装：根据平面图，在需要布置的位置上，进行探测器的安装。
例如，安装烟感探测器、温感探测器等。
同时，要保证各个探测器之间的间距符合规定的要求。
3.联动装置安装：将联动装置（如声光报警器、水喷淋装置等）按照要求安装在适当的位置，并与探测器进行连接。
4.安装控制面板：根据设计要求，将控制面板安装在防火间（或特定的安装位置）。
5.安装排风系统：若系统需要配备排风装置，则安装排风系统，确保及时排出有害气体。
6.布线：根据平面图，在各个设备之间进行布线，保证信号传输的稳定和可靠。
三、调试调试1.系统联通：确保各个探测器、联动装置和控制面板之间的连接是可靠的。
2.检查设备功能：逐个检查系统中的各个设备，确保设备的正常工作。
3.功能测试：通过模拟火灾的形式，进行系统的功能测试，检查报警装置是否可以及时报警，并采取相应的联动措施。
4.数据采集及接入：根据需求，将报警系统与监控系统或其他系统进行数据采集及接入，实现联动控制。
四、系统调试1.调整灵敏度：根据实际场景的需求，对探测器的灵敏度进行调整，使其更加准确地检测火灾。
2.调整报警方式：根据需求，调整报警方式和声音大小。
3.联动设置：根据实际需求，设置联动控制，如联动开启疏散门、关闭空调等。
五、工程附件及文件编制1.绘制施工图纸：根据实际安装情况，绘制系统的施工图纸，标明设备的位置，布线走向等信息。
火灾自动报警及消防联动控制系统施工方案
火灾自动报警及消防联动控制系统施工方案施工工艺流程在进行火灾报警及联动控制系统的施工时，首先要进行管路敷设。
进场的管材、型钢、金属线槽及其附件必须有材质证明或合格证，并且需要检查质量、数量、规格型号是否与要求相符合，并填写检查记录。
钢管的要求是壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。
金属线槽及其附件，应采用经过镀锌处理的定型产品。
线槽内外应光滑平整，无棱刺，不应有扭曲翅边等变形现象。
接下来，进行电管管与接线盒连接时，需要弯45度弯后与接线盒敲落口用内扣根母连接。
对于电线保护管，如果管路长度超过20m，无弯曲时，或管路长度超过15m，有一个弯曲时，或管路长度超过10m，有二个弯曲时，或管路长度超过4m，有三个弯曲时，应在便于穿线的位置增设接线盒。
这项要求比规范更加严谨。
电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%。
在进行明配管时，弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
当管路暗配时，电线保护管应沿最近的线路敷设并应减少弯曲。
埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。
金属线槽和钢管明配时，应按设计要求采取防火保护措施。
电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。
敷设在多尘、潮湿或有腐蚀场所的电线保护管，管口及其各连接处均应密封处理。
管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施，可采用接线盒间使用金属软管连接。
对于明配的钢管，应排列整齐，固定点间距应均匀，钢管卡间的最大距离如下表，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.15～0.5m。
敷设方式为吊支架或沿墙敷设时，厚壁钢管最大允许距离为1.5m，薄壁钢管为2.0m。
吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上。
火灾自动报警及消防联动控制系统施工方案
火灾自动报警及消防联动控制系统施工方案1.系统设计：1.1系统结构设计：根据建筑物的属性和需求，设计系统的结构，包括主控制中心、报警设备、消防设备和联动控制设备等。
1.2布线设计：根据建筑物的各个区域和功能需求，设计系统的布线方案，包括信号传输线路和电源线路的布置。
1.3设备选型：根据建筑物的具体情况，选择适用的火灾自动报警设备、消防设备和联动控制设备。
1.4系统参数设定：根据建筑物的需求，设定系统的各项参数，如灵敏度、报警延时等。
2.设备选型：根据系统设计的要求，选择适用的设备。
主要包括以下几个方面的内容：2.1火灾自动报警设备：根据建筑物的用途和面积，选择适用的烟雾探测器、温度探测器、手动火灾报警按钮等。
2.2消防设备：根据建筑物的需求，选择适用的自动喷水灭火器、气体灭火系统、消防水泵等。
2.3联动控制设备：根据建筑物的需求，选择适用的联动控制面板、报警接收器、应急广播设备等。
3.施工流程：3.1前期准备：确定施工队伍和负责人员，确保施工人员具备相关技术和证书。
准备所需的工具和材料。
3.2布线施工：按照系统设计方案进行布线，包括信号传输线路和电源线路的铺设。
确保布线的安全可靠，并符合相关标准和规范。
3.3设备安装：根据设备选型和系统设计方案，安装火灾自动报警设备、消防设备和联动控制设备。
确保设备安装牢固，符合相关标准和规范。
3.4系统调试：对已安装的设备进行测试和调试，确保各个设备能够正常工作，并与主控制中心进行联动控制。
3.5系统运行测试：对整个系统进行运行测试，模拟火灾报警情况，并验证报警器、消防设备和联动控制设备的正常运行。
3.6完善系统：根据测试结果，对系统进行优化和调整，确保系统的稳定性和可靠性。
4.施工细节：4.1工程图纸绘制：对系统的布线和设备安装进行详细的图纸绘制，并确保图纸与实际施工一致。
4.2施工记录：对施工过程进行详细记录，包括施工日期、施工工序、设备选型、设备安装情况等。
火灾自动报警及消防联动控制系统施工方案
火灾自动报警及消防联动控制系统施工方案一、项目背景与概述火灾是导致人员伤亡和财产损失的主要原因之一、为了及时发现、报警和控制火灾，保障人身财产安全，火灾自动报警及消防联动控制系统在各类建筑物中得到广泛应用。
本施工方案旨在对火灾自动报警及消防联动控制系统进行全面的施工安装，确保系统正常运行并能够及时有效地对火警进行监测、报警和控制。
二、施工流程及步骤1.施工准备：制定详细的施工计划，安排合适的施工人员。
准备所需的施工工具、材料和设备。
2.安装主控箱：根据设计方案，在合适的位置安装主控箱，并确保其固定可靠。
主控箱应设有防火阀，以防止火灾发生时火势蔓延至主控箱造成系统故障。
3.布置传输线路：根据设计方案和建筑物结构，布置传输线路。
传输线路应采用防火材料进行保护，以提高系统的稳定性和可靠性。
4.安装火灾探测器：将火灾探测器固定在合适的位置，并进行调试。
根据设计方案，选择合适的探测器类型和数量，确保系统能够对各类火灾发出准确的警报。
5.安装声光报警器：根据设计方案，安装声光报警器。
声光报警器应配备备用电源，以防止断电时无法正常报警。
6.联动控制设备安装：根据设计方案，安装联动控制设备，包括水泵、喷淋系统、疏散通道控制等。
确保消防联动控制系统能够及时有效地对火灾进行控制。
7.联调和调试：完成系统的安装后，对各个设备进行联调和调试。
确保系统各个功能正常稳定，并与消防主机、报警控制中心等设备进行联动测试。
8.安装报警控制台：根据设计方案，安装报警控制台，并进行调试。
确保报警控制台能够对系统进行远程监控、报警处理和联动控制。
9.完成验收：经过施工人员和相关部门的验收，系统符合设计要求并能够正常运行后，进行最终的验收。
三、施工注意事项1.施工期间要严格按照相关安全规范进行操作，确保施工人员的人身安全。
2.施工期间要与其他施工单位进行沟通协调，确保施工工作的顺利进行。
3.施工过程中要保护好已安装好的设备和线路，避免因施工错误导致设备损坏或线路断裂。
火灾自动报警控制系统的施工方法和工程调试方案

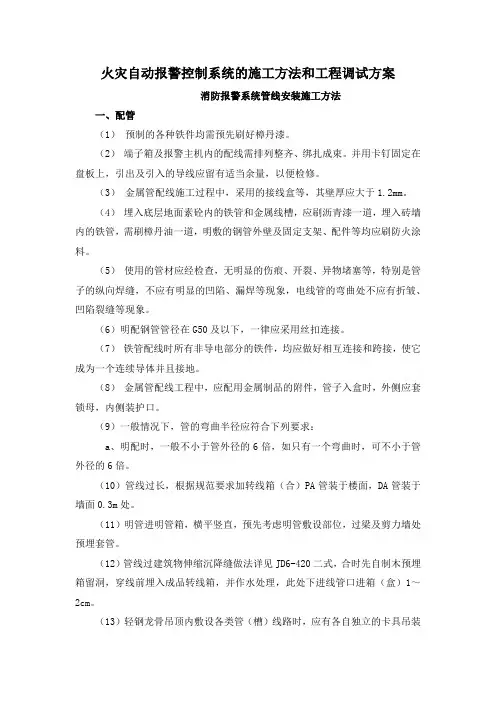

火灾自动报警控制系统的施工方法和工程调试方案消防报警系统管线安装施工方法一、配管（1）预制的各种铁件均需预先刷好樟丹漆。
（2）端子箱及报警主机内的配线需排列整齐、绑扎成束。
并用卡钉固定在盘板上，引出及引入的导线应留有适当余量，以便检修。
（3）金属管配线施工过程中，采用的接线盒等，其壁厚应大于1.2mm。
（4）埋入底层地面素砼内的铁管和金属线槽，应刷沥青漆一道，埋入砖墙内的铁管，需刷樟丹油一道，明敷的钢管外壁及固定支架、配件等均应刷防火涂料。
（5）使用的管材应经检查，无明显的伤痕、开裂、异物堵塞等，特别是管子的纵向焊缝，不应有明显的凹陷、漏焊等现象，电线管的弯曲处不应有折皱、凹陷裂缝等现象。
（6）明配钢管管径在G50及以下，一律应采用丝扣连接。
（7）铁管配线时所有非导电部分的铁件，均应做好相互连接和跨接，使它成为一个连续导体并且接地。
（8）金属管配线工程中，应配用金属制品的附件，管子入盒时，外侧应套锁母，内侧装护口。
（9）一般情况下，管的弯曲半径应符合下列要求：a、明配时，一般不小于管外径的6倍，如只有一个弯曲时，可不小于管外径的6倍。
（10）管线过长，根据规范要求加转线箱（合）PA管装于楼面，DA管装于墙面0.3m处。
（11）明管进明管箱，横平竖直，预先考虑明管敷设部位，过梁及剪力墙处预埋套管。
（12）管线过建筑物伸缩沉降缝做法详见JD6-420二式，合时先自制木预埋箱留洞，穿线前埋入成品转线箱，并作水处理，此处下进线管口进箱（盒）1～2cm。
（13）轻钢龙骨吊顶内敷设各类管（槽）线路时，应有各自独立的卡具吊装或支撑系统。
（14）明配管支架应单独安装，不得利用其它支架（如管道及土建吊平顶支架）。
支架开孔必须用电钻，严禁用氧电焊开孔管子严禁与支架焊接。
二、穿线（1）在剖开导线绝缘时，不应损伤线芯，导线连接应紧密，应采用压接或搪锡焊接，在导线中间或分支接头处，用绝缘带包敷，不低于原来绝缘强度。
（2）在穿有导线金属管口应套好护圈，护圈不得切开放置，规格应和管子相匹配。
火灾自动报警和消防联动控制系统与强电系统安装施工方案
火灾自动报警和消防联动控制系统与强电系统安装施工方案【1】火灾自动报警和消防联动控制系统1.系统简介在消防控制室设置火灾报警控制器及消防联动控制台，消防直通对讲电话总机、并有直通城市消防部门的直通电话。
在各层设置火灾紧急报警按钮以及消防对讲电话插孔，以及在主要设备机房设置消防电话分机。
设置火灾应急广播系统和设置电梯监视控制系统。
2.施工流程：钢管、线槽及线缆敷设→模块箱安装→手动报警按钮安装→探测器安装→主机房设备安装→设备接地→单体设备调试→系统联动试运行→竣工验收3.操作工艺(1)钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求：1)火灾自动报警系统线缆敷设等应根据《火灾自动报警系统设计规范》的规定，对线缆的种类、电压等级进行检查。
2)对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
3)不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内。
4)埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。
5)如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。
6)在建筑物的吊顶内必须采用金属管、金属线槽。
金属线槽和钢管明配时，应按设计要求采取防火保护措施。
7)暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。
8)管线与线槽的的接地应符合设计要求和有关规范的规定。
9)火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。
10)火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋”线为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。
但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
(2)火灾探测器安装要求1)火灾探测器安装应符合图纸设计要求。
火灾自动报警及联动控制系统工程施工方案
火灾自动报警及联动控制系统工程施工方案01、施工工艺流程施工准备一管道、线槽敷设一线、缆敷设一校接线及绝缘电阻测试一设备安装一单机调试一系统调试一验收。
02、布线1.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。
2.火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
3.导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
4.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。
5.管路超过下列长度时，应在便于接线处装设接线盒：5.1管子长度每超过30m,无弯曲时；6.2管子长度每超过20m,有1个弯曲时；7.3管子长度每超过15m,有2个弯曲时；8.4管子长度每超过8m,有3个弯曲时。
9.金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。
在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。
10.槽的直线段应每隔L 0~L 5m设置吊点或支点，在下列部位也应设置吊点或支点：10.1槽始端、终端及接头处；10.2接线盒O. 2m处;7. 3线槽走向改变或转角处，应采用防晃吊架。
8.吊装线槽的吊杆直径，不应小于6mm。
9.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。
10.火灾自动报警系统导线敷设后，应对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ o03、设备安装火灾探测器的安装11.点型火灾探测器的安装位置，应符合下列规定：11.1测器至墙壁、梁边的水平距离，不应小于0.5川。
L 2探测器周围0. 5m内，不应有遮挡物。
