关于线路避雷器安装位置问题
线路避雷器的介绍(35kv线路避雷器安装设计)-精品
线路避雷器的介绍关键词：输电线路；线路避雷器；雷击跳闸率据原国家电力公司安运部的统计资料表明，雷击各级输电线路而引发的跳闸事故占总事故的60%左右，尤其在地形复杂、土壤电阻率高和多雷的山区，雷击输电线路而引发的事故率更高，由此而造成的经济损失是巨大的。
为了减少输电线路的雷击故障，传统的措施有：降低杆塔接地电阻、加装负角保护、加装耦合地线、增加绝缘子片数（提高线路绝缘水平等等）。
但是，由于各种原因，即使采用了以上措施，有不少地区仍不能有效降低雷击跳闸事故率。
鉴于以上情况，从1997年起，四川电力试验研究院与西安电瓷研究所、西安交通大学等共同研制和开发了110 kV线路避雷器，继而独立开发了10 kV、35 kV、220kV电压等级的线路避雷器，以及变压器中性点避雷器和站用避雷器。
目前已成功地应用在四川省电力公司和地方电网的十几个电业局、发电厂，有效地降低了雷击跳闸事故，取得了明显的经济效益和社会效益，深受使用单位的好评，相继获得四川省科技进步奖和四川电力科技进步奖。
1线路型复合外套金属氧化物避雷器的特点随着制造水平的提高，中国从20世纪80年代起开始采用复合外套金属氧化物避雷器，与传统的瓷套避雷器相比，这种避雷器由于体积小，重量轻，从90年代起逐步试用到输电线路防雷。
这种避雷器具有以下特点：(1) 采用一次模压成型（即真空浇注工艺），排除了内部气隙，局部放电量小（国家标准要求小于50 PC，该产品小于5 PC），内部不易受潮，提高了避雷器使用的可靠性。
(2) 重量轻，体积小，既可悬挂在变电站进线门型构架上，节省占地；也可悬挂在线路杆塔上，安装方便、简单，安装成本较低。
(3) 避雷器本体上设计有防爆孔，即使避雷器因内部故障发生爆炸，由于避雷器裙套材料是硅橡胶，爆炸后只是裙套裂开，不会出现瓷套避雷器爆炸后，瓷片飞出打坏绝缘子串和导线等周围设备的情况。
(4) 110 kV、220 kV等级的线路避雷器由于外串联了空气间隙，避雷器本体平时不带电（仅在雷电过电压时动作），这就在很大程度上延长了阀片和硅橡胶外套的使用寿命，抗老化能力大幅提高；而10 kV、35 kV线路避雷器则采用了串联热爆式脱离器的方式，即使避雷器本体故障，脱离器会立即炸开，保证了系统的安全正常运行。
避雷器安装注意事项
避雷器安装注意事项1. 引言避雷器是一种用于保护建筑物、设备和人身安全的重要装置。
它能够有效地接收和分散雷电冲击，减少或消除雷击对设备和建筑物的损害。
在进行避雷器安装时，需要遵循一些重要的注意事项，以确保安装质量和效果。
2. 安装位置选择选择合适的安装位置对于避雷器的效果至关重要。
以下几点需要考虑： - 避雷器应尽量靠近需要保护的设备或建筑物，以确保最短的接地路径。
- 避雷器应远离易燃、易爆等危险物质，以防止可能引发火灾或爆炸。
- 避雷器应远离其他金属结构，以避免不必要的干扰。
3. 安装高度要求避雷器的安装高度也是一个需要注意的问题。
以下几点需要考虑： - 避雷器应尽量安装在高处，以便更好地接收到雷电冲击。
- 避雷器与地面之间的垂直距离应符合相关规范和标准。
- 避雷器的安装高度应适当，以便维护人员进行日常检查和维修。
4. 安装角度要求避雷器的安装角度也是需要注意的。
以下几点需要考虑： - 避雷器应尽量垂直于地面安装，以便更好地接收到雷电冲击。
- 避雷器与地面之间的倾斜角度应符合相关规范和标准。
- 避雷器的安装角度应适当，以便维护人员进行日常检查和维修。
5. 安装接地要求避雷器的接地是保证其正常工作的重要环节。
以下几点需要考虑： - 避雷器的接地电阻应符合相关规范和标准。
- 避雷器与建筑物或设备的接地系统应连接良好，确保电流能够有效流入地下。
- 接地电阻测试和测量结果应记录并定期检查，以确保接地系统处于良好状态。
6. 安装固定要求避雷器在安装过程中需要正确固定，以下几点需要注意： - 避雷器应使用专用固定支架或夹具进行固定，确保稳固可靠。
- 固定件应符合相关规范和标准，具有足够的强度和耐腐蚀性。
- 安装固定点的数量和位置应根据避雷器型号和规格进行合理选择。
7. 安全操作要求在进行避雷器安装时，需要注意以下安全操作要求： - 安装人员应熟悉相关安装规范和标准，并严格按照要求进行操作。

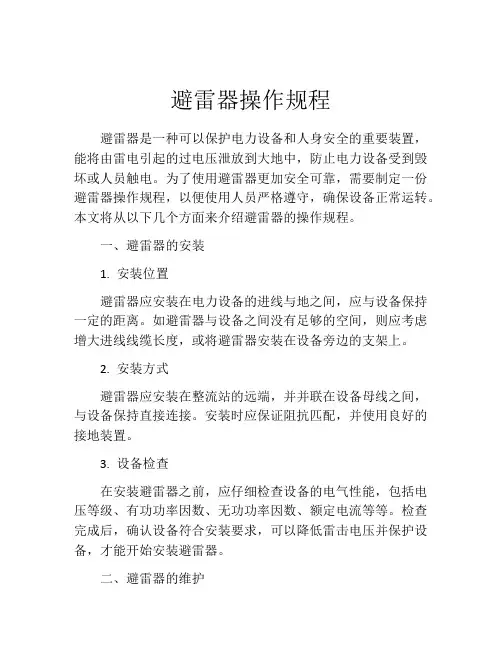

避雷器操作规程
避雷器操作规程避雷器是一种可以保护电力设备和人身安全的重要装置，能将由雷电引起的过电压泄放到大地中，防止电力设备受到毁坏或人员触电。
为了使用避雷器更加安全可靠，需要制定一份避雷器操作规程，以便使用人员严格遵守，确保设备正常运转。
本文将从以下几个方面来介绍避雷器的操作规程。
一、避雷器的安装1. 安装位置避雷器应安装在电力设备的进线与地之间，应与设备保持一定的距离。
如避雷器与设备之间没有足够的空间，则应考虑增大进线线缆长度，或将避雷器安装在设备旁边的支架上。
2. 安装方式避雷器应安装在整流站的远端，并并联在设备母线之间，与设备保持直接连接。
安装时应保证阻抗匹配，并使用良好的接地装置。
3. 设备检查在安装避雷器之前，应仔细检查设备的电气性能，包括电压等级、有功功率因数、无功功率因数、额定电流等等。
检查完成后，确认设备符合安装要求，可以降低雷击电压并保护设备，才能开始安装避雷器。
二、避雷器的维护1. 检查周期避雷器应按照使用频率和环境条件来制定检查周期，一般情况下，在环境条件较差的地方，使用频率较高的避雷器应进行更加频繁的检查和维护。
具体周期需结合实际情况而定，一般为3个月至半年一次。
2. 维护内容避雷器的维护工作包括清洁、检查和更换。
清洁工作应进行定期而彻底的清理，避免灰尘和污垢附着在避雷器表面，影响避雷器的使用寿命。
检查工作应检查避雷器的外观和内部情况，排查可能存在的损坏和老化问题，及时处理。
如果避雷器的保护件有损坏或者失效，则应立即更换，以保证避雷器的良好运转。
三、避雷器的使用注意事项1. 避雷器的保护区域避雷器的保护区域应该严格标明，在这个范围内任何物体都不应该堆放或阻挡。
在避雷器的正常工作过程中，避雷器将会把大量的电流引向地面，防止设备电池冲击波的影响，因此避雷器周围应该保持一定的距离，并保持通风好，避免设备过热。
2. 避雷器的检查为了保证设备运行的安全性和稳定性，应定期检查避雷器的操作情况，以了解其性能是否正常，如出现问题应及时处理。
线路避雷器安装注意
线路避雷器安装时应注意:(1)选择多雷区且易遭雷击的输电线路杆塔(2)垂直排列的线路可只装上下2相;(3)安装时尽量不使避雷器受力,并注意保持足够的安全距离;(4)避雷器应顺杆塔敷设接地线,其截面不小于25mm2,尽量减小接地电阻的影响。
投运后进行必要的维护:(1)结合停电定期况;(3)对其紧固件进行拧紧,防止松动;(4)每隔一定时间拆回,进行测量。
避雷器安装位置的选择 民熔
避雷器安装位置的选择
避雷器的安装方法有两种：上侧和下侧。
如果避雷器安装在跌落保险的上侧，配电变压器的防雷保护会减弱吗？经过多年的运行经验，避雷器安装在跌落保险的下侧或上侧时，其防雷效果是相同的。
避雷器安装位置不同，未发生雷击事故。
另外，根据《架空配电线路设计技术规范》，防雷装置应尽量靠近变压器安装。
一般认为距离不应超过10米。
近年来，为了方便供电部门的管理，各特种变压器用户都采用了高压计量箱装置。
计量箱一般安装在坠落保险的上方。
在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。
隔离开关的安装解决了安装在跌落保险上侧所带来的问题。
当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。
当单相接地故障发生时，可以减少单相接地故障的查找和处理时间。
因此，避雷器的安装位置应根据现场安装的电气设备确定。
城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险的上方。
如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
线路避雷器安装要求标准
线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。
正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。
本文将详细介绍线路避雷器安装的相关要求和标准。
一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。
根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。
一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。
二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。
一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。
同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。
三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。
一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。
以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。
2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。
3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。
4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。
5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。
四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。
以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。
2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。
3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。
4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。
避雷器安装位置的选择 民熔
避雷器安装位置的选择
避雷器的安装方法有两种：上侧和下侧。
如果避雷器安装在跌落保险的上侧，配电变压器的防雷保护会减弱吗？经过多年的运行经验，避雷器安装在跌落保险的下侧或上侧时，其防雷效果是相同的。
避雷器安装位置不同，未发生雷击事故。
另外，根据《架空配电线路设计技术规范》，防雷装置应尽量靠近变压器安装。
一般认为距离不应超过10米。
近年来，为了方便供电部门的管理，各特种变压器用户都采用了高压计量箱装置。
计量箱一般安装在坠落保险的上方。
在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。
隔离开关的安装解决了安装在跌落保险上侧所带来的问题。
当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。
当单相接地故障发生时，可以减少单相接地故障的查找和处理时间。
因此，避雷器的安装位置应根据现场安装的电气设备确定。
城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险的上方。
如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
关于避雷器安装位置的探讨 (图文) 民熔
避雷器避雷器安装位置的探讨本文是关于避雷门的安装，很有读者，指导配电网的工作。
八负做好防雷工作护理工作。
2、避雷器的作用是释放过电压能量，限制过电压幅值的保护装置。
使用时，避雷器安装在受保护设备附近，与受保护设备平行。
正常情况下，避雷器不导电（最多只能流过微安级的泄漏电流）。
当作用在避雷器上的电压达到避雷器的动作电压时，避雷器通过大电流传导、释放过电压能量，并将过电压限制在一定水平，以保护设备绝缘。
释放过电压能量后，避雷器恢复到原来的状态。
-（一）《中国电力百科全书》第三卷《输变电》第三卷避雷器安装要求，金华电业一局相关规定要求，金华电业局10kV及以下配电网运行标准11.1开关站、配电室进出线杆、配电变压器高低压侧、线路电缆头、柱式断路器、负荷开关、重合闸、分段器、负荷开关、电容器、列式计量箱、10kV电缆配电箱等的进、出线杆均应装设避雷器，等与高压架空电力线路连接的电缆长度大于50米的两端应装设避雷器；长度不超过50米的电缆可安装在线路改造的一端。
避雷器应在雷雨季节前投入使用。
2金华电业局10kV及以下配电网装置安装验收标准对避雷器的安装有要求9.1变电所出线杆、配电变压器10kV侧、0.4kV或0.22kv及以下侧、线路电缆头、杆塔开关或杆、负荷开关、10kV计量箱、电容器、常遭雷击的杆塔等均应设置防雷接地设施。
9.8有电缆头的电杆，避雷器应安装在靠近电缆头的地方。
4、避雷器1安装位置不合理分析及10kV线路分支（电缆）安装位置图（避雷器安装在灵科下桩头侧）5（图1）避雷器的安装要求符合避雷器规范的要求，能保护电缆。
然而，在架空线路上有雷击电流通过凌克，然后进入避雷器的放电回路。
避雷器安装在凌克与电缆电气连接之间。
虽然符合规程要求，保护了电缆，但在雷波侵入过程中，雷击通过凌克从避雷器进入地面，对玲科非常不利，易发生闪络、烧伤或跳闸，这使得操作人员在闪电天频繁地处理事故。
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于避雷器安装位置的探讨
作者：吴志强王瑞君
一、前言
随着110KV杨村、北苑、后宅等变电所的投运，以及10KV架空线路分段设备的增多，施工单位在施工时时常存在避雷器安装位置不合理，运行人员验收时又未对避雷器的安装位置进行注意（认识不足），使得10KV架空线路中避雷器安装位置不合理的现象大量存在。
这些情况的存在是由于我们对规程理解不深和对防雷机理缺乏认识引起的。
本文就避雷器安装位置进行探讨，以飨读者，指导配网工作人员做好配网的防雷保护工作。
二、避雷器的作用
避雷器是一种能释放过电压能量限制过电压幅值的保护设备。
使用时将避雷器安装在被保护设备附近，与被保护设备并联，在正常情况下避雷器不导通（最多只流过微安级的泄漏电流）。
当作用在避雷器上的电压达到避雷器的动作电压时，避雷器导通，通过大电流，释放过电压能量并将过电压限制在一定水平，保护设备绝缘。
在释放过电压能量后，避雷器恢复到原状态。
——摘自《中国电力百科全书》第二版，输电与配电卷
三、金华局有关规程要求
1、《金华电业局10千伏及以下配电网运行标准》中对避雷器的安装的要求：
11.1 开闭所和配电室的进出线杆、配电变压器的高、低压二侧、线路电缆头、柱上断路器、负荷开关、重合器、分段器、负荷闸刀、电容器、柱上计量箱、10千伏电缆分接箱进出线等应装避雷器。
与高压架空电力线路相连的长度超过50米的电缆，应在其二端装设避雷器；长度不超过50米的电缆，可在线路变换处一端装设。
避雷器应在雷季之前投入运行。
2、《金华电业局10千伏及以下配电网装置安装及验收标准》中对避雷器安装的要求：
9.1变电所出线杆、配电变压器10千伏侧、0.4千伏或0.22千伏及以下侧、线路电缆头、柱上开关或柱上负荷闸刀、10千伏计量箱、电容器、经常发生雷击杆塔应装设防雷接地设施。
9.8 有电缆头的杆子，避雷器的安装应靠近电缆头处。
四、避雷器不合理安装位置分析
1、10KV线路分支(电缆)安装位置图（避雷器安装在令克下桩头侧）（图1）
避雷器安装要求符合规程关于避雷器的要求，对电缆起保护作用，但却存在架空线上的雷电流经过令克，再到避雷器入地泻放回路，避雷器安装在令克和电缆的电气连接之间，虽然满足了规程的要求，保护了电缆，但对雷电波入侵过程看，对令克是十分不利的，雷电流经令克从避雷器入地，很容易使令克闪络、烧毁或脱扣，使运行人员在雷电日事故处理频繁。
典型事例见我局8月10日事故运行分析（金华配电网站）：
令克烧毁
（图1）
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障（图2）。
接点在
上桩头
（图2）
2、10kV电缆出线（电缆负荷开关）避雷器安装图（图3）。
该避雷器的安装，虽防止架空线路雷电流对负荷开关和电缆的入侵，但存在雷电流经过负荷开关入地，如果负荷开关在分闸状态，雷电流将无处泻放，有可能将开关绝缘击穿（波的反射－雷电压幅值叠加，发生在开关的一侧），如将避雷器安装在负荷开关的架空线路侧，即达到保护要求，又不会存在上述问题（不需考虑电缆侧的来雷，电缆另一侧有防雷保护措施）。
如果是分
闸状态，雷
电可能将
开关击
毁…
接点在电缆侧
合
闸
时
（图3）
3、10KV负荷闸刀避雷器安装图（分析同上，需改在架空线路侧）（图4）
接点电缆侧
（图4）
4、10KV分段开关避雷器安装图（图5）
同理存在雷电流经闸刀的动静触头，在闸刀分开实存在例2的问题，将避雷器安装在闸刀的线路侧，保护了开关的同时也保护了闸刀。
接点在闸
刀后面
若分闸时，
闸刀被击毁
（图5）
五、延伸问题—避雷器安装原则
当线路通过柱上断路器连接电缆穿越道路时，根据《标准》应在其两端都各加装避雷器（如图6），但如此造成重复安装，增加了柱上设备数量，加大安装和维护的工作量。
因此在满足保护要求和不与规程抵触的前提下进行修改。
按有关规程配置要求，及避雷器防雷保护机理，对组合成“系统”的设备进行避雷器安装原则解析，并引入配置避雷器的原则（10KV不需考虑操作过电压）。
（图6）
引入理念：在有雷电源入侵可能的地方，应安装防雷保护装置。
从整体上看，有雷电波入侵可能的地方只有A 点和D 点，因此，只在这两点加装避雷器就可以起到防雷的作用（如图7）。
电缆
开关
A
B
C
D
电缆 开关
A B
C D
（图7）
六、总结
我们对规程的理解需从防雷保护的本质出发，在工作当中善于思考和总结，引入“系统保护”概念来掌握避雷器配置的原则。
以上观点请各行家指正。
七、引用文献
《中国电力百科全书》第二版，输电与配电卷中国电力出版社
《金华电业局10千伏及以下配电网运行标准》金华电业局
《金华电业局10千伏及以下配电网装置安装及验收标准》金华电业局
金华配电网站。
