蒸压加气块技术交底
填充墙(蒸压加气块)砌筑技术交底
工程名称Xxx项目交底日期年月日施工单位xxxx公司分项工程名称填充墙交底提要填充墙蒸压加气混凝土砌块砌筑交底内容：筑。
1.9、页岩多孔砖、页岩实心砖砌筑应上下错缝搭砌搭砌长度不应小于90mm。
1.10、蒸压加气混凝土砌块砌筑时应上下错缝错缝搭砌长度不应小于砌块长度的1/3。
当搭砌长度小于150mm时即形成通缝竖向通缝不应大于2皮砌块否则应配2φ6.5钢筋长度宜为700mm如下图所示：1.11、蒸压加气混凝土砌块需断开砌块时不允许用斧或瓦刀任意砍劈应使用手锯、切割机等工具锯裁整齐并保护好砌块的棱角锯裁砌块的长度不宜小于砌块总长度的1/3。
1.12、砌筑过程中应按设计沿墙高每@600mm设置拉墙筋，200墙厚埋设2根6.5，100墙厚1φ6.5的拉结筋不通长设置。
拉结筋采用HRB400末端不设180°弯钩锚入砌体墙内，墙长大于700mm的拉墙筋锚入砌体700mm长，小于700mm长的墙按实际尺寸锚入墙体，砌筑时应保证拉结筋被砂浆或灌浆包裹。
1.13、墙体与构造柱连接处砌成马牙槎，马牙槎先退后进马牙槎伸入墙体60~100mm，槎高200~300mm并应为砌体材料高度的整倍数。
1.14、砌体填充墙砌至接近梁、板底时应留一定空隙（20~30mm）待砌体变形稳定后并应至少间隔14d后再采用发泡胶填补密实。
（顶部后塞缝部位先在一侧用干硬砂浆封堵深度约20mm，在从另一侧打如发泡胶，发泡胶宜刚刚填平墙面，待发泡胶干固后再用干硬砂浆封堵，砂浆封堵深度20mm。
）1.15、待墙体顶部与梁、板底补砌挤紧后支设构造柱模板构造柱模板必须紧贴墙面支撑牢固为防止模板贴墙面处漏浆在模板与墙面拼接处用双面胶带塞缝。
审核人交底人接受交底人工程名称Xxx项目交底日期年月日施工单位xxxx公司分项工程名称填充墙交底提要填充墙蒸压加气混凝土砌块砌筑交底内容：1.16、浇筑构造柱混凝土前将模板浇水润湿先注入50mm厚经去除石子的混凝土浆料再分段浇筑、振捣混凝土振捣时振捣棒不应直接触碰墙体。
蒸压加气块砌墙技术交底
3砌加气混凝土块的部位在结构墙体上按建筑50线引测标高分层划出砌块的层数;安排好灰缝的厚度..在相应的部位弹好墙身门洞口尺寸线;在结构墙柱上弹好加气混凝土墙的立面边线..标柱窗口位置..4砌筑前应做完地面垫层;加气墙根部先砌好四层实心砖;卫生间做成钢筋混凝土止水带..5门、窗洞口两侧在砌筑同时按规定间距摆放混凝土预制块;用来固定门窗框;门洞口从下到上第2、5、8皮砖放置混凝土预制块;窗户洞口从下到上第1、4、7皮砖放置混凝土预制块;两侧对应放置..6砌墙的前一天;应将加气混凝土墙与结构相接的部位洒水湿润;保证砌体粘结牢固..7遇有穿墙管线;应预先核实其位置、尺寸..以预留为主;减少事后剔凿;损害墙体..8按照设计要求预先在结构墙柱上每两层加气混凝土高度植好拉结钢筋..4．操作工艺工艺流程：测量放线、标高引测→止水带浇筑→基层处理→植筋→砌加气混凝土块→砌块与门窗口连接→砌块与楼板连接→砌块与楼板连接→清理现场1 测量放线、标高引测：1砌筑前;必须按照图纸及变更的相关要求进行测量放线;将门窗洞口按照图纸要求的轴线尺寸用墨斗弹出..严禁用线锤从上部梁板向下吊线用做砌筑线等不按要求来随意放线..2标高控制通过±0.00向每层引测建筑50线;砖砌体及门窗洞口的标高均通过建3电梯井道增设圈梁;圈梁之间及圈梁与楼层梁之间上下间距小于等于2.0m..圈梁截面宽同墙厚;截面高300mm;配筋见结构设计总说明；纵筋应锚入端部混凝土墙、柱内要求的锚固长度..电梯门洞及外呼盒预留洞的尺寸见建设单位于2012年5月29日下发的编号为GC的工作联系单..5砌加气混凝土块：1砌筑用砖应提前浇水湿润;常温施工时;砌块应用洒水壶提前浇水湿润;含水率控制在10～15%;一般以水浸入四周1.5cm左右为宜;不得用干砖和含水率达到饱和状态的砖砌墙..2砌筑时按墙宽尺寸和砌块的规格尺寸;进行排列摆块;不够整块时必须用手工锯锯割成需要的尺寸;严禁用瓦刀等物随意砍砸砌块..但不得小于砌块长度的1／3600×1／3mm..竖缝宽20mm;水平灰缝15mm为宜..当最下一皮的水平灰缝厚度大于20mm时;用细石混凝土找平层铺砌..砌筑时;满铺满挤;上下丁字错缝;搭接长度不宜小于砌块长度的1／3;转角处相互咬砌搭接;用橡皮锤敲击以使砂浆密实;水平缝和竖缝的砂浆饱满度符合要求..砂浆标号按照试验室出具的配合比配置;用料必须过磅秤来控制用量符合要求..3加气墙根部先砌好四层实心砖;再砌筑上部加气混凝土砌块..6砌块与门窗口连结：1将预制好的混凝土块;按洞口高度在2m以内每侧砌置三块;洞口高度大于2m时砌置四块;混凝土块四周的砂浆要饱满密实..可以在砌筑同时按规定间距摆放混凝土预制块;用来固定门窗框;门洞口从下到上第2、5、8皮砖放置混凝土预制块;窗户洞口从下到上第1、4、7皮砖放置混凝土预制块;两侧对应放置..2门窗口过梁部位;当洞口宽度大于300mm时;需放置混凝土过梁预制或现浇;具体落地灰等必须用筛网筛除;重复利用..无法使用的垃圾从楼上用施工电梯运下至指定地点;严禁从楼上向下抛洒..12在砌筑过程中;砂浆的搅拌时间必须符合相关要求..砂浆随用随搅拌;严禁砂浆随意搅拌过多;无法用完后倒掉..严禁用过夜灰上墙使用..13地下室集气室及-1.200m至±0.000m外围维护结构为Mu10粉煤灰实心砖;M7.5水泥砂浆..14在砌筑过程中砌筑人员必须和水电人员相互配合;做好预留预埋工作;严禁砌筑后再剔凿..15在施工中必须节约材料;水泥等物严禁超出要求使用;砖砌体在运输过程中轻拿轻放;水泥或加气块要及时覆盖以防止雨淋..否则;材料部门将会依据公司和项目的相关管理制度进行处理..16砌体三层以上墙体按照建设单位下发的1、2、3户型墙体尺寸图及其他变更和施工图纸为依据进行施工;如有矛盾及不清楚的地方;严禁私自施工;与建设单位的相关部门协商后以协商结果为准进行施工..5．质量标准1保证项目：1使用的原材料和加气混凝土块品种;强度必须符合设计要求;质量应符合相关标准的各项技术性能指标;并有出厂合格证..2砂浆的强度等级必须符合设计要求..砌块接缝砂浆必须饱满;按规定制作砂浆试块;试块的平均抗压强度不得低于设计强度;其中任意一组的最小抗压强度不得小于设计强度的75％..3转角处必须同时砌筑;严禁留直槎;交接处应留斜槎..部未事先留置拉结筋;砌筑时又不采取拉结措施;影响墙体的稳定性3粘结不牢..原因是用混合砂浆加107胶代替粘结砂浆使用;导致粘结不牢..应按操作工艺要求的配合比调制粘结砂浆;砌筑时用力挤压密实..4拉结钢筋不符合规定..原因是拉结筋、拉结带不按规定预留、设置;造成砌体不稳定..拉结筋、拉结带应按设计要求留置;具体间距可视砌块灰缝而定;但不大于100mm..5门窗洞口构造做法不符合规定..原因是未事先加工混凝土块;不符合设计构造规定;造成门窗洞口不牢..应先预制加工好足够的混凝土垫块..6灰缝不匀..原因是砌筑前对灰缝大小不进行计算;不作分层标记;不拉通线;使灰缝大小不一致;应先对墙体尺寸及砌块规格进行安排;适当调配皮数;将灰缝作出标记;拉通线砌筑;做到灰缝基本一致;墙面平整;灰缝饱满..7排块及局部做法不合理..原因是砌筑前对整体立面、剖面及水平砌筑时不按规定排块;造成构造不合理;影响砌体质量..8切锯砌块应使用专用工具;不允许用斧或瓦刀任意砍劈..9砌筑砂浆必须按照项目部试验员给定的配合比进行搅拌配制..10构造柱与圈梁浇筑混凝土时;应采用振捣工具进行振捣..11过夜灰禁止使用;过夜灰每天进行清理..8、安全、文明施工1、本工程砌墙不搭设脚手架;全部采用移动式活动架..2、外墙施工时;必须有外墙防护及施工脚手架;墙与脚手架之间的间隙应封闭;防高空坠物..3、严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业..。
蒸压加气块砌体技术交底
7、在砌块墙底部应砌筑页岩砖，其高度不宜小于200mm，在卫生间、厨房、屋面机房、楼梯间等有水浸的墙底部，应现浇C20混凝土坎台，其高度至室内地面（建筑完成面）以上不小于200mm，宽度同墙厚。
3、墙体砌筑时，墙底部应先砌页岩砖，其高度为200，厚度同墙厚。（砌筑前清扫洒水确保无灰尘，首皮砌筑时采用水平红外线将其找平）
二、施工准备
1、加气混泥土砌块（600×250×240、600×250×120），所有砖的规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告、产品性能型式检验报告。 块体、水泥、钢筋、外加剂尚应有材料主要性能的进场复验报告。
8、除特别注明外，所有墙体砌筑到顶板或梁底预留17-18cm空隙，待砌筑完成间隔至少7天后方可对该缝隙进行斜砌顶砖，在端部或中部设置直角三角形水泥块。
9、基底标高不同时，应从低处砌起，并应由高处向低处搭砌。砌体的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。砌块内外墙体应同时咬槎砌筑，临时间断时可留成斜槎，不得留“马牙槎பைடு நூலகம்。砌筑砂浆灰缝必须饱满，横平竖直，水平缝和垂直缝饱满度不少于80%和90%，砌筑时随手原浆勾平缝，每天砌筑高度不宜超过1800mm。留直槎处应加设拉结筋，墙体砌筑至有构造柱位置时，马牙槎按规定留设，马牙槎留设时应将马牙槎上部切割或敲打成45度～60度的斜角，便于浇筑砼时使砼达到密实。
21、填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行。

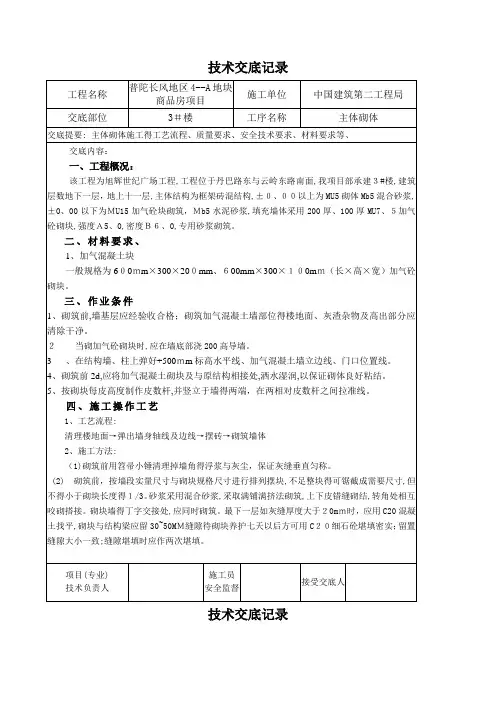

蒸压加气块施工技术交底
1、加气混凝土块
一般规格为6０0ｍm×300×20０mm、６00mm×300×１０0mｍ（长×高×宽）加气砼砌块。
三、作业条件
1、砌筑前,墙基层应经验收合格；砌筑加气混凝土墙部位得楼地面、灰渣杂物及高出部分应清除干净。
２ 当砌加气砼砌块时,应在墙底部浇200高导墙。
3、在结构墙、柱上弹好+500ｍm标高水平线、加气混凝土墙立边线、门口位置线。
(2) 砌筑前，按墙段实量尺寸与砌块规格尺寸进行排列摆块,不足整块得可锯截成需要尺寸,但不得小于砌块长度得１/3。砂浆采用混合砂浆,采取满铺满挤法砌筑,上下皮错缝砌结,转角处相互咬砌搭接。砌块墙得丁字交接处,应同时砌筑。最下一层如灰缝厚度大于２0mｍ时，应用C20混凝土找平,砌块与结构梁应留30~50MＭ缝隙待砌块养护七天以后方可用C２０细石砼堪填密实；留置缝隙大小一致;缝隙堪填时应作两次堪填。项次 Nhomakorabea项目
允许偏差(mm)
检验方法
1
轴线位移
5
用尺检查
垂直度
小于或等于3m
3
用2m托线板或吊线、尺检查
大于3m
5
2
表面平整度
5
用2m靠尺与塞尺检查
3
门窗洞口高、宽(后塞口)
±5
用尺检查
项目(专业)
技术负责人
施工员
安全监督
接受交底人
技术交底记录
工程名称
普陀长风地区4--Ａ地块商品房项目
中国建筑第二工程局
(二)一般项目
1、填充墙砌体一般尺寸得允许偏差应符合表5—11得规定。
抽检数量:（1)对表中1、2项,在检验批得标准间中随机抽查10%,但不应少3间;大面积房间与楼道按两个轴线或每10延长米按一标准间计数。每间检验不少于3处。
蒸压加气混凝土砌块砌筑技术交底
（5）顶板预留洞必须在施工前用木板封堵或搭设防护架后方可进行施工。砌筑高度超过1.2m时，搭设脚手架作业。
（6）脚手架上堆料量不得超过规定荷载，堆砖高度不超过3皮，同一块脚手板上操作人员不应超过2人。
图2.2-1 马牙槎留设立面图
（7）拉通线：蒸压加气混凝土砌块开始砌筑时先砌墙体端部的两块砌块，在两块砌块间沿上边线拉通线，通线应与皮数杆划线处在同一平面，砌筑时，随砌、随吊、随靠，保证墙体垂直、平整。如需要移动砌体中的砌块时，清除原砂浆，重新铺浆砌筑。
（8）墙体砌筑：蒸压加气混凝土砌块填充墙砌体采用“三一”砌砖法进行砌筑，正常施工条件下，每日砌筑高度控制在1.5m之内。水平和竖向灰缝为10mm，灰缝内灰浆要饱满，饱满度应不小于80%，并不得出现瞎缝、假缝、透明缝，在砌上一皮砌块时，要检查下一皮砌块灰缝是否饱满、密实，如不饱满密实，填满砂浆挤压密实，再进行上一皮砌块砌筑施工。具体组砌立面图见图2.2-2。
四、成品保护
（1）各专业的管线及预埋件注意保护，防止碰撞损坏。
（2）所有管线、孔洞等，在砌筑时进行预留，严禁在砌筑工程完成之后，进行剔凿处理。
（3）不得直接在结构面上存放砂浆，以免与地面粘结，影响下道工序施工。
（4）砌筑墙体，严禁在墙体上留脚手眼，不允许在砌块上放脚手架，防止发生事故。
（5）砌筑时注意对钢筋的保护，不得踩倒、折弯。
（2）现场临时用水引至作业面，用于现场养护及砌块喷水湿润。
（3）作业面设置一台二级箱，劳务队按要求配置三级箱进行接线。
（4）构造柱钢筋绑扎已完成，并验收合格。
二、操作工艺
1、工艺流程
砌块湿润→基层清理→测量放线→立皮数杆→拌制砂浆→排砖→拉通线→墙体砌筑→顶部斜砌。
蒸压砂加气交底
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
蒸压加气混凝土砌块技术交底
8. 基层不平时，开始砌筑前做好地面找平层，不得在砌筑过程中逐渐赶平。
找平层厚度在8．基层不平时，开始砌筑前做好地面找平层，不得在砌筑过程中逐渐赶平。
找平层厚度在工程名称施工单位交底部位裙房主体工序名称填充墙砌筑交底提纲: 施工准备、施工措施、质量规定、成品保护措施、安全注意事项20mm以内用水泥砂浆找平, 超过20mm用细石砼找平。
9. 在砌筑墙底部。
砌筑加气混凝土块墙体时应先在墙底部砌烧结一般砖, 高度不适宜不不小于200mm（详见附图）。
10. 合理选材和摆放材料, 对破损严重旳加气砼块应加工粘结成需要尺寸旳材料使用, 在砌筑时应将材料最佳旳一面放置在墙体统一旳明面上, 洞口两侧应选用规则整洁旳砌块砌筑, 以保证观感良好；装卸运送材料时应轻拿轻放, 防止碰撞破损。
11. 砌筑前, 按墙段实量尺寸和砌块规格尺寸进行排列摆块, 局限性整块旳可锯成需要旳尺寸, 但不得不不小于砌块长度旳1/3。
最下一层如灰缝厚度不小于20mm时, 应用细石混凝土找平铺砌, 加气块用M5混合砂浆, 采用满铺满挤法砌筑, 上下皮错缝砌结, 转角处互相咬砌搭接, 每隔二皮砌块订扒订一种, 梅花形设置。
砌块墙旳丁字交接处, 应使横墙砌块隔皮露头。
12．砌筑砂浆应饱满, 灰缝宽度和深度一致, 平整光滑, 面层上砂浆清除洁净。
常温下铺灰长度应控制在1.5m内, 垂直灰缝灌缝时, 宜采用临时夹板, 保证灌缝密实。
13. 加气砼块墙旳临时间断处应砌成阶梯形接槎, 不容许留直槎。
14．砌到靠近上层梁、板底部时, 应按下图进行施工。
(本工程选图一)墙体洞口上部应放置过梁, 伸过洞口长度不不不小于250mm。
钢筋混凝土过梁配筋表门窗洞口L 梁宽b 梁高h 纵向筋架力筋分布筋600-900 100、200 60 2φ8 Φ6@200＞900-1200 100、200 60 2φ8 Φ6@200＞1200-1500 200 120 2φ8 Φ6@200。
(完整word版)蒸压加气混凝土砌块填充墙工程施工技术交底(一)
蒸压加气混凝土砌块填充墙工程施工技术交底1.施工工艺流程2.作业条件准备（1)基础、主体结构等相关部分施工完毕，已经有关部门验收认可.（2）弹出楼层轴线或主要控制线，经复核，办理相关手续。
（3）根据标高控制线及窗台、窗顶标高，制作皮数杆。
（4）根据最下面第一皮块材的标高,拉通线检查，如水平灰缝厚度超过20mm，用C15以上细石混凝土找平,严禁用砂浆或砂浆包碎砖找平,更不允许采用两侧砌砖，中间填芯找平。
(5)构造柱钢筋绑扎，隐检验收完毕。
（6)砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。
在施工现场根据砌体方量准备好取样砂浆试模.（7）框架外墙施工时,外防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应水平防护，防止高空坠物。
内墙已准备好工具式脚手架.（8）做好水电管线的预留预埋工作。
（9)“三宝”(安全帽、安全带、安全网）配备齐全，“四口”（通道口、预留口、电梯井口、楼梯口)和临边做好防护.2.蒸压加气混凝土砌块常用尺寸规格有：长度（mm）：600；宽度（mm）:240、200、120等；高度（mm）：300、250、200等。
3.砌墙（1）结构经验收合格后,把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线应准确，偏差控制在规范允许的范围内。
皮数杆应立在填充墙的两端或转角处，并拉通线。
（2）砌块砌筑时，墙底部应砌200mm高烧结普通砖、多孔砖或混凝土空心砌块，或浇筑200mm 高同墙厚混凝土,混凝土强度等级宜为C20。
（3）砌筑时应预先试排砌块，并优先使用整体砌块。
须断开砌块时，应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角。
长度小于等于150mm的砌块不得上墙。
当不能满足时,在水平灰缝中应设置2Ф6 钢筋或Ф4钢筋网片加强，加强筋从砌块搭接的错缝部位起，每侧搭接长度不宜小700mm砌筑最底层砌块时,当灰缝厚度大于20mm时使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平灰缝饱满度90%，竖向灰缝85%，无透缝，轴线位移：5mm，垂直度：5mm，表面平整度：5mm，门窗洞口高、宽度：±5mm,外墙上下洞口偏移15mm。
四、指挥部要求：
1、在施工中，要有项目技术人员现场负责，随时检查砌体质量。
2、提倡以样板引路的原则，砌体班组进场后，先砌三段样板墙，指挥部质检人员验收合格后，以此为标准进行大面积砌筑。
工程名称
交底部位
工程编号
日期
交底内容：蒸压加气块砌筑技术交底
一、施工前准备：
1、砌筑工具：大铲、刨锛、刀锯、线坠、靠尺、水平尺
2、贮料场地：贮料场地应防雨、防潮。
二、技术交底：
1、放线：清除加气墙定位处（墙、地面、顶棚、梁柱）等处表面的浮灰及多余灰浆。其主表面应平整、清洁，按设计要求放好墙中心线。
2、墙体砌筑：
（1）砌筑前应按图纸放线，必要时挂立线。
（2）按实地尺寸排砖，做到蒸压加气块搭砌错缝合理，灰缝厚度一致。
（3）蒸压加气砼砌块砌体的水平灰缝及竖向灰缝的宽度分别宜为1时，应留一定的空隙，待加气砼砌块砌筑完成7天后再将其补砌挤紧。
（5）蒸压加气砼砌块砌体的砂浆应饱满，水平灰缝大于80%，竖缝不得有透缝。
3、在施工中，指挥部质检人员随时对砌体进行检查，对不合格砌体现场进行50-200元罚款，并责令返工。
4、进入现场施工人员必须正确佩戴安全帽。
