水电识图_符号大全

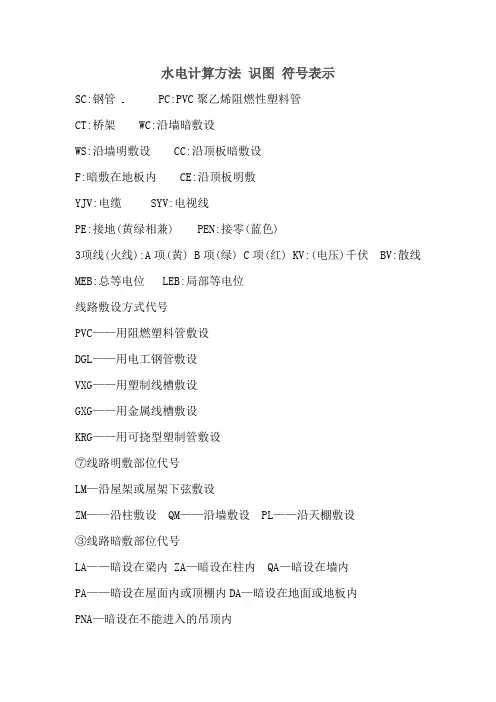

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE:接地(黄绿相兼）PEN:接零(蓝色）3项线(火线）：A项（黄） B项(绿) C项（红) KV：（电压)千伏BV:散线MEB：总等电位 LEB：局部等电位①线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG—-用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D—-吸顶式L——链吊式 G-—-管吊式B——壁装式R-—-嵌入式BR———墙壁内安装(4）设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b—-导线型号c--导线根数d—-导线截面e——敷设方式及穿管管径f—-敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We-—灯泡安装高度， m f--安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法,表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位.2、线路配线方式及代号（斜线后为英文字母代码）:分为明敷（M）和暗敷（A）。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线 VC/ PR钢管配线 DG/SC(G）线路具体配线方式线管配线硬塑料管配线VG/PC 软管 RG/瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT3、线路敷设部位及代号:部位代号部位代号地面（板） D墙 Q柱 Z梁 L 顶棚 P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线(一般不标注) T铝芯导线 L绝缘种类聚氯乙烯绝缘 V橡胶绝缘 X氯丁橡胶绝缘 XF聚乙烯绝缘 Y内护套聚氯乙烯套 V聚乙烯套 Y其它特征绝缘导线、平行 B双绞线 S软线 R常见导线型号型号名称BXF(BLXF）氯丁橡胶绝缘铜（铝)芯线BX(BLX）橡胶绝缘铜（铝）芯线BXR铜芯橡胶软线BV（BLV)聚氯乙烯绝缘铜（铝）芯线BVR聚氯乙烯绝缘铜（铝)芯软线BVV(BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB铜芯聚氯乙烯绝缘平行软线RVS铜芯聚氯乙烯绝缘绞型软线RV铜芯聚氯乙烯绝缘软线RX、RXS铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同,无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线,可用一条图线表示，不必标注根数.6、导线的标注格式:c 导线根数d 导线截面 f敷设部位 e敷设管径b导线型号 a线路编号a—b-c×d—e—f例：N1— BV —2×2.5+PE2.5-DG20-QA其中： N1表示导线的回路编号BV表示导线为聚氯乙烯绝缘铜芯线2表示导线的根数为22.5表示导线的截面为2.5mm2PE2。

5表示1根接零保护线，截面为2。

5mm2dg20表示穿管为直径为20mm的钢管QA表示线路沿墙敷设、暗埋四、照明电器的表示方法照明电器由光源和灯具组成。

灯具在平面图中采用图形符号表示。

在图形符号旁标注文字，说明灯具的名称和功能。

1、光源的类型及代号光源的类型拼音代号英文代号白炽灯 B IN荧光灯 Y FL卤(碘)钨灯 L IN汞灯 G Hg钠灯 N Na氖灯 Ne电弧灯 ARC红外线灯 IR紫外线灯 UV2、灯具的类型及代号灯具的类型拼音代号英文代号普通吊灯 P壁灯 B花灯 H吸顶灯 D柱灯 Z卤钨探照灯 L投光灯 T工厂灯 G防水、防尘灯 F陶瓷伞罩灯 S3、照明电器安装方式及代号安装方式拼音代号英文代号线吊式 X CP链吊式 L CH管吊式 G P壁吊式 B W吸顶式 D C吸顶嵌入式 DR CR嵌入式 BR WR五、电力及照明设备的表示方法电力及照明设备包括配电箱、灯具、开关插座等表示方法为：1、电力及照明设备在平面图中采用图形符号表示, 并在图形符号旁标注文字,说明设备的名称、规格、数量、安装方式、离开高度等。

2、电力及照明设备的标注格式：a或 a-b-c设备编号设备型号设备功率当需要标注引入导线时格式为：例：X2其中： X2表示配电箱编号表示配电箱的型号12表示配电箱的功率表示配电箱的进箱导线代号3、开关及熔断器的标注格式：a或 a-b-c/i设备编号设备型号整定电流额定电流当需要标注引入导线时格式为:a 例： 3其中: 3表示开关编号HH3-100/3表示开关的型号100表示开关的额定电流为100A 80表示开关的整定电流为80A 4、照明灯具的标注格式:a- b f其中： a灯具数量b灯具型号c每盏灯具内的灯泡（灯管）数量d每个灯泡（灯管)的功率e灯具安装高度f安装方式l光源种类（可省略不写）例： 4—YG—2 L其中：4灯具数量YG2灯具型号2每盏灯具内的灯泡（灯管）数量4每个灯泡（灯管)的功率2。

5灯具安装高度2。

5米L吊链安装方式一般来说，室内照明线路的看图顺序是：设计说明系统图平面图接线图原理图等。

从设计说明了解工程概况，本图纸所用的图形符号，该工程所需要的设备、材料型号、规格和数量等；然后再看系统图、平面图、接线图和原理图，看图时，平面图和系统图要结合起来看,电气平面图找位置，电气系统图找联系;安装接线图与原理图结合起来看，安装接线图找接线位置，电气原理图分析工作原理.管路敷设标注方法sc：焊接钢管 tc：电线管薄钢管pc：硬质塑料管 ct: 电缆桥架cp：金属软管 SR：钢线槽RC:水煤气管导线敷设部位：CT：电缆桥架敷设 SR：沿钢线槽敷设CLE:沿柱或跨柱敷设 WE：沿墙面敷设CC：沿现浇板内暗敷设 CE: 沿天棚面或顶棚面敷设AC：吊顶内敷设 ACE:在能进入的吊顶在敷设BC：暗敷设在梁内 CLC：暗敷设在柱子内WC：暗敷设在墙内 FC：预埋在地面内BE：沿屋架或跨屋架敷设 ACC:暗敷设在不能进入的顶棚内SCE：吊顶内敷设,要穿金属管 DB-直埋TC-电缆沟 F-地板及地坪下一，导线穿管表示MT-电线管 PC-PVC塑料硬管 FPC—阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索CP—金属软管 PR—塑料线槽 RC—镀锌钢管三，灯具安装方式的表示CS-链吊 DS-管吊W—墙壁安装 C-吸顶 R—嵌入 S—支架 CL—柱上穿焊接钢管敷设：SC 穿电线管敷设:MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 电缆沟敷设:TC沿或跨梁（屋架）敷设：AB 沿或跨柱敷设:AC沿墙面敷设:WS1、BV-2*2。

5—TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2。

5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设,最后的CC是暗敷在顶板内的意思。

其他说明:BV电线：1。

分类和用途是用来分布电流用的，属于布电线类,用字母“B”表示； 2。

导体材料是铜,用字母“T"表示，布电线中铜芯导体省略表示;3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称;4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V"表示;护套材料为橡胶就用字母“X”表示。

没有护套以及后面没有的就不用表示。

如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。

02、有时还有FC、WC之类的是表示什么个安装方式啊？答：FC 暗敷在地面，WC 暗敷设在墙内，CC 暗敷在顶板内其他说明:穿焊接钢管敷设：SC；穿电线管敷设:MT;穿硬塑料管敷设:PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR;塑料线槽敷设：PR；用钢索敷设:M；穿聚氯乙烯塑料波纹电线管敷设：KPC;穿金属软管敷设：CP;直接埋设:DB；电缆沟敷设：TC；混凝土排管敷设：CE03、最好能解释一下BV-2*2。

5—TC20—CC(FC、WC）是表示什么意思啊？答：详见上述01回答；04、常见的安装表示方式？线路敷设方式:穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设:MR；塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设:CP；直接埋设：DB；电缆沟敷设：TC;混凝土排管敷设：CE；沿或跨梁（屋架）敷设：AB；暗敷在梁内：BC；沿或跨柱敷设：AC；暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内:WC；沿天棚或顶板面敷设：CE；暗敷设在屋面或顶板内：CC;吊顶内敷设：SCE；地板或地面下敷设：F；PR 塑料线槽敷设 ;PC 硬制塑料管敷设;FPC 半硬制塑料管敷设；SC 薄电线管敷设；RC 水煤气管敷设；MR 封闭式金属线槽敷设 ;CT 电线桥架或托盘敷设；K 瓷瓶或拄式绝缘子敷设；PCL 塑料夹敷设 ;CP 蛇皮管/金属软管敷设；QR 铝合金线槽敷设；PL阻燃半硬聚乙烯管敷设；AL 铝皮线卡敷设；SR 沿钢索敷设；BE 沿屋架或跨屋架敷设；CLE 沿柱或跨柱敷设；WE 沿墙面敷设；ACE 能进入的吊顶内敷设；CE 沿顶棚面或顶板面敷设；BC 暗敷设在梁内；C 暗敷设在柱内；WC 暗敷设在墙内；FC 暗敷在地面 ;CC 暗敷在顶板内；ACC 暗敷在不能进人的吊顶内要穿金属管；SCE 在吊顶内敷设要穿金属管管路敷设标注方法；SC：焊接钢管；TC：电线管镀锌或非镀锌薄钢管;PC:硬质塑料管 ;CT:电缆桥架；CP：金属软管；SR：钢线槽;MR: 金属线槽；RC：水煤气管；KBG：管为套接扣压式镀锌薄壁钢导管;JDG：为套接紧定式镀锌薄壁钢导管；导线敷设部位：CT：电缆桥架敷设；SR：沿钢索敷设；CLE：沿柱或跨柱敷设;WE:沿墙面敷设；CC:沿现浇板内暗敷设；CE：沿天棚面或顶棚面敷设 ;AC 沿或跨柱敷设；ACE：在能进入人的吊顶在敷设；SCE 吊顶内敷设；BC:暗敷设在梁内 ;CLC：暗敷设在柱子内；BC 暗敷设在梁内 ;WC：暗敷设在墙内；WE：沿墙明敷设；WS 沿墙面敷设;FC：地板或地面下敷设；CC：暗敷设在屋面或顶板内;电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线;RVV：多股软线……05、CC是由哪两个单词首字母抽出来的？Concealed in Ceiling or slab(藏在天花板或板）.SC:钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV:电视线PE：接地(黄绿相兼）PEN:接零（蓝色）3项线（火线):A项(黄) B项（绿）C项（红) KV:（电压）千伏BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL-—用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM-—沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G———管吊式B—-壁装式R---嵌入式BR———墙壁内安装（4）设备标注方法’⑦配电线路的标注方法a——b(c×d）e——f其中:a—-回路编号b-—导线型号c-—导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c—-每盏照明灯具的灯泡个数d—-灯泡容量,We—-灯泡安装高度，mf—-安装方式L--光源种类，白炽灯或荧光灯水电安装规范1)布线的原则：横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母,直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
