硅光子集成芯片
芯片研发中的硅光子技术有何应用前景
芯片研发中的硅光子技术有何应用前景在当今科技飞速发展的时代，芯片作为信息技术的核心组件，其性能和功能的不断提升对于推动各个领域的进步至关重要。
而硅光子技术作为芯片研发领域的一项前沿技术，正逐渐展现出巨大的应用前景，为未来的信息处理和通信带来了新的可能性。
首先，让我们来了解一下什么是硅光子技术。
简单来说，硅光子技术就是利用硅材料来实现光子的产生、传输、调制和探测等功能。
与传统的电子技术相比，光子具有更高的传输速度、更低的能耗以及更强的抗干扰能力。
硅光子技术将光子学与成熟的硅基半导体工艺相结合，充分发挥了硅材料在大规模集成和低成本制造方面的优势。
在通信领域，硅光子技术的应用前景极为广阔。
随着数据流量的爆炸式增长，对通信速度和带宽的要求越来越高。
传统的电通信方式在长距离传输和高速率传输方面面临着诸多限制，而硅光子技术能够实现高速、大容量的光通信。
通过在芯片上集成光发射器、光波导和光接收器等组件，可以大大提高通信系统的集成度和性能，降低成本和功耗。
例如，硅光子技术可以用于数据中心之间的高速互联，实现更快速的数据传输和处理，满足云计算、大数据等应用的需求。
在计算领域，硅光子技术也有望带来革命性的变化。
传统的电子芯片在处理大量数据时，由于电子的传输速度和能耗限制，性能提升面临瓶颈。
而硅光子技术可以实现光计算，利用光子的并行处理能力和高速传输特性，提高计算效率。
例如，基于硅光子技术的光神经网络芯片可以大幅提高人工智能计算的速度和能效，为深度学习等应用提供更强大的支持。
此外，硅光子技术在传感器领域也具有重要的应用潜力。
利用硅光子器件对光的敏感特性，可以制造出高精度、高灵敏度的传感器，用于环境监测、生物医学检测等领域。
例如，硅光子传感器可以检测微小的物理量变化，如压力、温度、湿度等，为工业自动化和智能控制提供更精确的数据。
在消费电子领域，硅光子技术也有可能改变未来产品的形态和功能。
例如，采用硅光子技术的微型投影仪可以实现更小的体积、更高的亮度和更好的图像质量；硅光子技术还可以应用于智能手机的摄像头模块，提高图像采集和处理的性能。
硅光子集成电路工作原理
硅光子集成电路工作原理硅光子集成电路是一种基于硅材料的光子集成电路技术，利用硅的优良物理和光学特性，实现了在同一芯片上集成光源、调制器、耦合器和探测器等多个光子器件，从而实现光与电的高效互转。
硅光子集成电路具有体积小、功耗低、速度快和集成度高等优点，广泛应用于光通信、光传感和计算等领域。
一、光的发射：二、光的传输：硅光子集成电路中的光传输主要依靠硅波导来实现。
硅波导是一种基于硅材料的光导结构，其原理是利用硅的高折射率和低损耗特性，通过在硅层上进行局域的折射，使光能在波导内部传输。
硅波导可分为彩色波导和灰色波导两种，彩色波导是指其截面尺寸小于光波长的波导，灰色波导是指其截面尺寸与光波长接近的波导。
硅波导通过设计适当的结构，可以实现对光的传输进行调控。
例如，通过改变波导的宽度、高度或层厚等参数，可以调节波导的折射率，从而控制光的传播速度和模式。
此外，还可以引入光栅、阵列波导等结构，进一步对光进行分光、分步和耦合等操作。
三、光的检测：光经过波导的传输到达探测器时，需要被探测器接收并转换成电信号。
常用的硅光探测器有PN结光二极管、内部光电效应器件等。
PN结光二极管是一种利用光电效应实现光电转换的器件，当光照射到PN结上时，光子能量被吸收并激发束缚电子跃迁至导带，产生电流。
这种光二极管具有高速响应、低噪声、高效率等特点，适合用于光通信和光传感应用。
内部光电效应器件是一种新型的光电转换器件，采用了与传统硅探测器不同的结构。
通过在PN结上引入F-P（菲涅耳-普朗克）共振腔或谐振器等结构，实现了对光的增强吸收，并提高了探测器的响应速度和灵敏度。
内部光电效应器件具有高效输出、紧凑结构和宽带特性等优点，适用于高性能光通信系统。
总之，硅光子集成电路的工作原理是在硅材料上通过光的发射、传输和检测等过程，实现光与电的相互转换。
硅波导作为光传输的核心部分，通过设计合理的结构和参数，实现对光的调控和控制。
探测器则将光转换为电信号，并进行相应的处理和分析。
硅光子集成电路

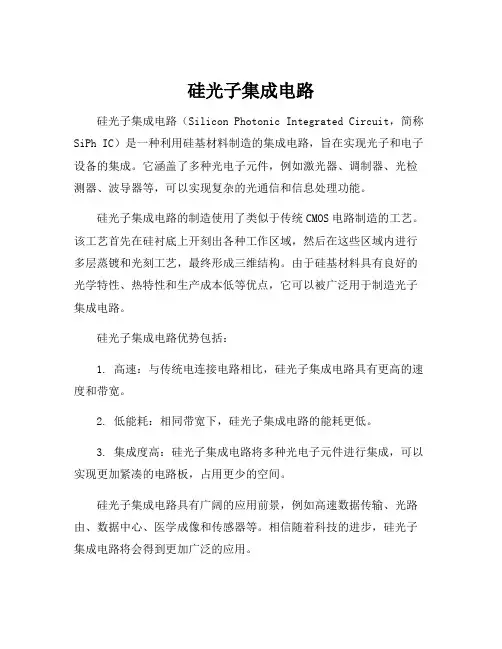

硅光子集成电路
硅光子集成电路（Silicon Photonic Integrated Circuit，简称SiPh IC）是一种利用硅基材料制造的集成电路，旨在实现光子和电子设备的集成。
它涵盖了多种光电子元件，例如激光器、调制器、光检测器、波导器等，可以实现复杂的光通信和信息处理功能。
硅光子集成电路的制造使用了类似于传统CMOS电路制造的工艺。
该工艺首先在硅衬底上开刻出各种工作区域，然后在这些区域内进行多层蒸镀和光刻工艺，最终形成三维结构。
由于硅基材料具有良好的光学特性、热特性和生产成本低等优点，它可以被广泛用于制造光子集成电路。
硅光子集成电路优势包括：
1. 高速：与传统电连接电路相比，硅光子集成电路具有更高的速度和带宽。
2. 低能耗：相同带宽下，硅光子集成电路的能耗更低。
3. 集成度高：硅光子集成电路将多种光电子元件进行集成，可以实现更加紧凑的电路板，占用更少的空间。
硅光子集成电路具有广阔的应用前景，例如高速数据传输、光路由、数据中心、医学成像和传感器等。
相信随着科技的进步，硅光子集成电路将会得到更加广泛的应用。
硅光子芯片和量子芯片
硅光子芯片和量子芯片
硅光子芯片和量子芯片是当今最热门的技术领域之一。
它们都是基于硅基材料的芯片，但是它们的应用和工作原理却有很大的不同。
硅光子芯片是一种利用光子来传输信息的芯片。
它的工作原理是将电信号转换成光信号，然后通过光纤传输。
硅光子芯片具有高速传输、低能耗、低延迟等优点，因此在数据中心、通信网络等领域得到了广泛应用。
硅光子芯片的制造过程与传统的CMOS芯片制造过程类似，因此可以利用现有的半导体工艺进行生产，降低了成本。
量子芯片是一种利用量子力学原理来进行计算的芯片。
它的工作原理是利用量子比特（qubit）来进行计算，而不是传统的二进制比特。
量子芯片具有并行计算、加密通信等优点，因此在量子计算、量子通信等领域得到了广泛应用。
量子芯片的制造过程与传统的CMOS 芯片制造过程有很大的不同，需要使用特殊的材料和工艺进行生产，因此成本较高。
虽然硅光子芯片和量子芯片的应用和工作原理有很大的不同，但是它们都是基于硅基材料的芯片，因此有很多相似之处。
例如，它们都需要使用先进的半导体工艺进行生产，都需要进行精密的控制和测试，都需要进行复杂的封装和测试。
总的来说，硅光子芯片和量子芯片是当今最具前景的技术领域之一。
它们的应用和工作原理虽然有很大的不同，但是它们都是基于硅基
材料的芯片，因此有很多相似之处。
未来，随着技术的不断发展，硅光子芯片和量子芯片将会在更多的领域得到应用，为人类带来更多的便利和创新。
【小鸿带你玩AI】带你认识硅光芯片
—— 后摩尔时代，再一次，进化微电子瓶颈bottleneck18 1倍0304微电子瓶颈bottleneck硅光优势advantage是什么光子定义光子能量载体的基本粒子电子原子中的亚原子粒子静止质量光子无静止质量电子有静止质量速度光子光速电子理论接近光速特性光子更多展现波的属性电子更多展现粒子属性相容性光子不遵循泡利不相容性电子遵循泡利不相容性种类光子玻色子电子费米子优势传输信息时光子具有极快的响应时间。
光子脉冲可以达到飞秒量级，信息速率达几十个Tb/s性能提升100倍光子有极高的信息容量，比电子高3~4个量级光交互系统的新型使能技术可以实现低交换延迟和高传输带宽光子具有极强的存储和计算能力，能以光速进行运算光子具有极强的并行和互连能力。
光子是玻色子，不同波长的光可用于多路同时通信光子具有超低能耗表现。
1bit信息的能耗，光子器件比电子器件低3个数量级，仅为电子器件的千分之一制程要求低，65/45纳米工艺线即可满足现在光计算芯片所有的要求。
未来主要集中在主频、波长数量以及模式等方面迭代基础单元l光计算最基础的光学元件名为 MZI（马赫－曾德尔干涉仪），它本来用作观测从单独光源发射的光束分裂成两道准直光束之后，经过不同路径与介质所产生的相对相移变化。
如下图所示，MZI将输入光分成两束光，并且分别对两束光进行相位调制，而输出则是两束光之间的相位差。
l进入 MZI 的光被分为两部分，控制每条之路光程，得到相位不同的信号，组合后会导致相长或相消干涉，从而有效地调节通过MZI的光的亮度，该调节可被视为乘法运算。
控制特定的相位就可以实现不同的逻辑运算和数学运算。
采用的是名为 NOEMS（Nano Optical Electro Mechanical System）的方案，这是一种机械式元件，原理是通过施加电压，让两条手臂在静电的作用下产生机械形变，以此改变手臂的物理长度，调制频率可以达到 100 MHz是通过在两条手臂之中加入电子，在改变了电子密度的同时，也改变了光的介电常数，以此来改变光程，调制频率可以达到几十个 GHzl数学已经证明，一个MZI的操作是实现了一个基本的2x2矩阵和1x2向量相乘。
什么是硅光子？光子IC设计面临的挑战
什么是硅光子？光子IC设计面临的挑战什么是硅光子？硅光子是一种利用光传输数据的IC技术，光通过光波导芯片进行传播（图1）。
硅光子最广为人知的用途是解决“高输入/输出带宽”应用问题。
例如，由于数据中心对带宽的需求持续增长，光纤收发器在电路板和IC芯片上的应用越来越密切。
不过，设计人员也将这种技术应用于生物传感器、医疗诊断和环境监测。
无论何种应用，光子IC总是需要集成到电子电路中，这就带来了一些独特的挑战。
光子集成电路（PIC）需要如下关键功能：•光的生成：利用激光或发光二极管（LED）作为外部光源，或者将其安装在IC上，甚至与IC密集地集成；后面两种情况越来越多。
•光的调制：用于切换或调制光载波上的数据流。
其原理是利用波导核心中电载流子（电子和空穴）的密度来调制光的相位，或者利用电吸收来调制光的振幅。
•分割、耦合与交叉：光在路由过程中，常常需要分割出部分光功率以供监控，与IC耦合和解耦，或者两个波导交叉。
•光的检测：采用对光强度敏感的光电二极管。
•波长滤波：滤除特定波长的光，或者利用单个光波导将多个波长加以合并。
•耦合到芯片周围的系统：采用连接到光纤、电路板级波导或自由空间光学元件的光“探针焊盘”。
图1：布置在波分复用链路中PIC的组件光子IC设计面临的挑战设计人员能够实际设计和仿真的功能远没有发挥硅光子技术的潜力。
造成此差距的原因是如下几个重大挑战：1. PIC的物理版图。
光子版图与电子版图大不相同。
光子器件常常包含曲线形状以定义光滑的波导弯曲。
为了避免传播损耗，此类波导需要满足最小弯曲半径要求。
光子电路版图通常是在一层上，而在单层上为复杂电路布线是很困难的，常常需要交叉互连，否则可能无法完成。
设计人员通常希望全面掌控版图的每一个细节，但同时也期望更高程度的自动化。
2. PIC的物理验证。
光子设计通常需要一套特殊的设计规则检查（DRC），由于波导的曲线路径，这些检查可能不容易实现。
一个很大挑战是版图与原理图的比较（LVS）验证。
光子芯片和硅光芯片
光子芯片和硅光芯片
光子芯片和硅光芯片都是用于光通信和光电子集成领域的重要技术。
光子芯片是一种基于光子学原理设计和制造的微米级光学元件，它能够在芯片上实现光信号的传输、控制和处理。
光子芯片采用光导波导来传输光信号，利用光学器件如光调制器、光开关、光放大器等来控制和处理光信号。
光子芯片的优势包括高速传输、低能耗、大带宽、抗干扰性强等，因而在光通信、数据中心网络、光学传感和量子计算等领域具有广泛的应用前景。
硅光芯片是一种基于硅材料制造的光电子集成电路。
与传统的光子芯片相比，硅光芯片采用了与现有CMOS技术兼容的硅基材料，因而能够与电子芯片进行紧密集成。
硅光芯片利用硅材
料的特性，在芯片上实现光信号的传输、调制和检测。
由于硅材料在可见光波段下的光学特性较弱，硅光芯片通常需要与其他材料如氮化硅、硅氧化物等进行复合结构设计，以增强其光学性能。
硅光芯片的优点包括制造成本低、规模化生产能力强、集成度高、可与现有电子器件兼容等，因而在光通信、数据中心网络和传感等领域具有重要应用价值。
可以说，光子芯片和硅光芯片代表了光电子领域的两个重要技术方向。
随着光子与电子集成的需求不断增长，这两种芯片技术将会得到进一步的发展和应用。
台积电 硅光芯片工艺
台积电硅光芯片工艺-概述说明以及解释1.引言1.1 概述在这一部分，我们将介绍台积电公司的硅光芯片工艺技术。
硅光芯片工艺是一种先进的半导体制造技术，可以帮助企业生产出更高性能、更节能的芯片产品。
台积电作为全球领先的半导体制造商之一，不断投入研发和创新，推动硅光芯片工艺技术的发展。
通过本文的介绍，读者将能够了解台积电在硅光芯片工艺领域的最新进展和应用。
1.2 文章结构:本文主要分为引言、正文和结论三个部分。
在引言部分中，将对台积电和硅光芯片工艺进行概述，并介绍文章的结构和目的。
在正文部分，将首先介绍台积电公司的背景和业务范围，然后详细介绍硅光芯片工艺技术，包括其原理、特点和制作过程。
接着将探讨硅光芯片工艺在不同应用领域的应用情况，如半导体、通信等行业。
在结论部分，将对硅光芯片工艺的发展趋势进行展望，分析台积电在该领域的地位，并对全文进行总结和回顾。
整体结构清晰，内容连贯，旨在全面介绍硅光芯片工艺及其在台积电公司的重要性和应用前景。
1.3 目的本文旨在探讨台积电公司在硅光芯片工艺领域的发展情况，介绍其在该领域中所采用的技术和应用领域。
通过对硅光芯片工艺技术的介绍，读者将了解到台积电在半导体制造业中的技术水平和市场地位，以及其在未来硅光芯片工艺发展趋势中所处的位置。
本文旨在为读者提供关于硅光芯片工艺领域的深入了解，帮助读者更好地了解半导体行业的发展方向和趋势。
2.正文2.1 台积电公司简介台积电是世界领先的专业半导体集成电路制造公司，总部位于台湾新竹科学园区。
公司成立于1987年，以其先进的技术和高质量的生产而闻名于业界。
台积电致力于为全球客户提供最先进的半导体制造服务，包括晶圆制造、封装和测试。
作为全球最大的专业半导体制造商之一，台积电拥有世界领先的晶圆制造技术和设备，以及一支高素质的研发团队。
公司不断推动半导体技术的创新，致力于为客户提供高性能、高可靠性的半导体产品。
台积电的客户遍布全球各个领域，包括通信、计算机、消费类电子、汽车、工业控制等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅光子集成芯片
硅光子集成芯片是一种基于硅材料制造的光子集成电路，它将光子学和电子学相结合，用光信号代替传统电信号进行信息的传输和处理。
它具有高速、低能耗、大带宽等优点，被广泛应用于通信、计算、传感等领域。
硅光子集成芯片的出现解决了传统电子集成电路面临的瓶颈问题。
随着信息技术的迅猛发展，传统的电子集成电路已经无法满足高速、大容量数据传输的需求。
而硅光子集成芯片利用光信号传输数据，具有更高的速度和带宽，可以实现更快速、更大容量的数据传输和处理。
硅光子集成芯片具有较低的能耗。
相比传统的电子集成电路，光子集成电路传输数据时不会产生热量，能耗更低。
在大规模数据中心等场景中，硅光子集成芯片的低能耗特性可以显著降低能源消耗，提高能源利用效率。
硅光子集成芯片还具有较好的兼容性。
由于硅材料广泛应用于电子行业，硅光子集成芯片可以与传统的电子集成电路兼容，便于与现有技术设备的集成。
这意味着硅光子集成芯片可以更好地与电子器件结合，实现光电子混合集成，进一步提升整体系统的性能。
硅光子集成芯片还具有体积小、重量轻的优点。
相比传统的光纤通信系统，硅光子集成芯片可以将光学器件集成到微小的芯片中，从
而大大减小设备的体积和重量。
这对于便携式设备和无线通信系统来说，具有重要的意义。
硅光子集成芯片在通信领域的应用已经取得了重要的突破。
例如，硅光子芯片可以用于光纤通信系统中的光网络交换、光纤收发模块等关键部件，实现高速、大容量的数据传输。
此外，硅光子集成芯片还可以应用于光子计算、光子传感等领域，为实现更快速、更智能的信息处理和传感提供了新的可能性。
然而，硅光子集成芯片仍然面临一些挑战。
首先，制造硅光子集成芯片的工艺相对复杂，需要高精度的光刻和纳米加工技术。
其次，硅光子集成芯片的成本较高，限制了其在大规模应用中的推广。
此外，硅光子集成芯片在光学器件上的性能仍有提升空间，例如光学损耗和调制速度等方面仍需进一步改进。
硅光子集成芯片作为一种新型的光子集成电路，具有高速、低能耗、大带宽等优点，为信息技术的发展带来了新的机遇。
随着硅光子技术的不断突破和成熟，相信硅光子集成芯片将在通信、计算、传感等领域发挥越来越重要的作用，推动信息技术的进一步创新和发展。
