电路基础原理电路分析的基本步骤
电路分析基础(很好用)
电路分析的重要性
电路分析是电子 工程和电气工程 领域的基础
电路分析有助于 理解电路的工作 原理和性能
电路分析是设计、 分析和优化电路 的关键工具
电路分析有助于 预测电路的行为 和解决实际问题
应用场景：最大功率 传输定理在电路设计 中非常重要，特别是 在电源管理、音频系 统和电机控制等领域。
定理证明：最大功率传 输定理可以通过分析电 路的功率传输和阻抗匹 配来证明。
互易定理
定义：当两个电路中的电压和电流互换参考方向时，其元件的性质 不会改变。
应用场景：在电路分析中，当需要确定电路元件的性质时，可以利 用互易定理来简化计算。
诺顿定理：任何有源线性二端网络，都可以等效为一个电流源和电阻并联的形式。 戴维南定理的应用场景：求解二端网络开路电压、计算等效电阻等。 诺顿定理的应用场景：求解二端网络短路电流、计算等效电阻等。
最大功率传输定理
定义：最大功率传输定 理是指在给定电源和负 载的情况下，电路中的 最大功率传输条件。
定理内容：最大功率传 输定理指出，当电源内 阻等于负载电阻时，电 路能够传输最大的功率。
叠加定理的注意事项：在计算过程中，需要注意电流和电压的方向，以及各个独立电源的作用 范围。
替代定理
添加标题
定义：替代定理是指在电路分析中，如果一个元件 或电路在某处的一个端口上的电压和电流已知，那 么这个元件或电路就可以被一个电压源或电流源所 替代，而不会改变该端口的电压和电流。
添加标题
注意事项：在使用替代定理时，需要注意替代的电 压源或电流源的参数必须与被替代的元件或电路在 该端口的电压和电流相匹配。
电子电路基础入门
电子电路基础入门电子电路是现代科技的基石，涉及到我们生活中的各个方面，从手机到电视，从汽车到家电。
学习电子电路的基础知识可以帮助我们更好地理解和应用这些电子设备。
在本文中，我将介绍一些基础的电子电路知识以及学习电子电路的步骤。
一、电子电路的基本概念和分类1.1 电子电路的基本概念电子电路由电子器件组成，通过电流和电压的相互作用来实现信息的传输和处理。
1.2 电子电路的分类电子电路可分为模拟电路和数字电路两类。
模拟电路处理连续信号，数字电路处理离散信号。
二、学习电子电路的步骤学习电子电路需要系统地掌握一系列的理论知识，并通过实践加深理解。
下面是学习电子电路的基本步骤：2.1 掌握基本的电路理论基础了解电流、电压、电阻、电感和电容等基本概念，掌握欧姆定律、基尔霍夫定律、瞬态分析和频率响应等基本理论。
2.2 学习电子器件的基本原理和特性学习并理解二极管、晶体管、场效应管等常见电子器件的原理、特性以及应用。
2.3 学习电路分析和设计的方法学习基本的电路分析方法，包括节点分析法、支路电压法和基尔霍夫定律等。
同时，学习电路设计的基本流程，包括需求分析、电路拓扑设计、元器件选型和电路仿真等。
2.4 进行电路实验实践通过搭建实际电路并进行实验验证，加深对理论知识的理解，并培养动手能力和解决问题的技巧。
2.5 学习电路设计工具的使用学习使用相关的电路设计工具，如仿真软件、布局设计软件和印制电路板制作软件等，提高电路设计和制作的效率。
2.6 深入学习特定领域的电子电路知识根据个人兴趣和需求，进一步学习特定领域的电子电路知识，如信号处理、功率电子和微电子等。
三、学习电子电路的注意事项学习电子电路需要一定的耐心和细心，在学习过程中需要注意以下几点：3.1 多做习题和实验通过多做习题和实验，巩固所学知识，并培养解决问题的能力。
3.2 注意实际应用场景学习电子电路时，要结合实际应用场景来理解知识，增强实际应用的能力。
3.3 多与他人交流和研讨与他人交流和研讨可以帮助我们更好地理解和应用电子电路知识，同时也可以了解到不同的思路和技巧。

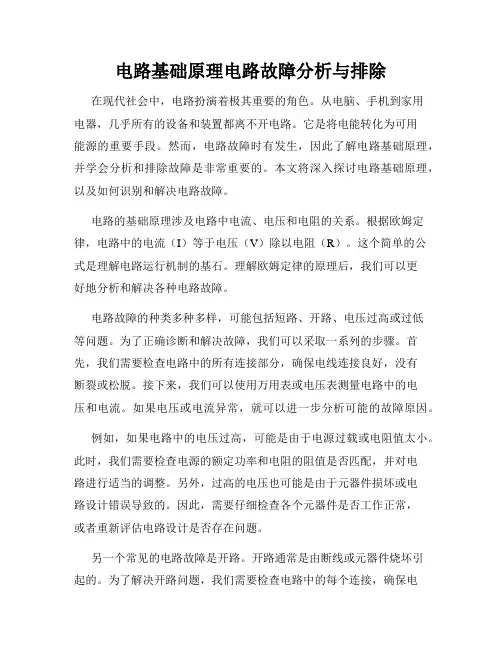

电路基础原理电路故障分析与排除
电路基础原理电路故障分析与排除在现代社会中，电路扮演着极其重要的角色。
从电脑、手机到家用电器，几乎所有的设备和装置都离不开电路。
它是将电能转化为可用能源的重要手段。
然而，电路故障时有发生，因此了解电路基础原理，并学会分析和排除故障是非常重要的。
本文将深入探讨电路基础原理，以及如何识别和解决电路故障。
电路的基础原理涉及电路中电流、电压和电阻的关系。
根据欧姆定律，电路中的电流（I）等于电压（V）除以电阻（R）。
这个简单的公式是理解电路运行机制的基石。
理解欧姆定律的原理后，我们可以更好地分析和解决各种电路故障。
电路故障的种类多种多样，可能包括短路、开路、电压过高或过低等问题。
为了正确诊断和解决故障，我们可以采取一系列的步骤。
首先，我们需要检查电路中的所有连接部分，确保电线连接良好，没有断裂或松脱。
接下来，我们可以使用万用表或电压表测量电路中的电压和电流。
如果电压或电流异常，就可以进一步分析可能的故障原因。
例如，如果电路中的电压过高，可能是由于电源过载或电阻值太小。
此时，我们需要检查电源的额定功率和电阻的阻值是否匹配，并对电路进行适当的调整。
另外，过高的电压也可能是由于元器件损坏或电路设计错误导致的。
因此，需要仔细检查各个元器件是否工作正常，或者重新评估电路设计是否存在问题。
另一个常见的电路故障是开路。
开路通常是由断线或元器件烧坏引起的。
为了解决开路问题，我们需要检查电路中的每个连接，确保电线没有断裂。
此外，我们还可以使用万用表进行测量，以确定是否有元器件损坏。
一旦发现元器件损坏，就需要将其更换为一个新的正常元器件。
对于短路故障，我们需要找出导致电流绕过正常路径的原因。
可能是由于电线之间的意外接触造成的。
我们可以仔细检查电路中的每个连接点，确保它们没有接触紧密，或者使用绝缘带进行绝缘处理。
另外，过高的电流也可能是由于电源电压异常或元器件故障导致的。
因此，我们需要检查电源和元器件是否正常工作，并针对具体情况进行相应处理。
电路基础理论及分析方法
电路基础理论及分析方法电路理论是电子工程学的基础，它研究电流、电压和电阻之间的相互作用，以及如何应用于电路设计和分析。
本文将介绍电路基础理论和常用的分析方法，以帮助读者更好地理解和运用电路知识。
一、基本电路理论1. 电荷与电流电荷是物质中的基本粒子，带有正电荷的粒子被称为正电荷，带有负电荷的粒子被称为负电荷。
电荷之间的相互作用形成了电流。
电流表示单位时间内通过导体的电荷量，用字母 "I" 表示，单位是安培（A）。
2. 电压与电势差电势差是指电荷在电场中宏观移动的能力。
当电荷沿着电场方向移动时，它会受到静电力的作用，产生电势差。
电势差用字母"V" 表示，单位是伏特（V）。
3. 电阻与电阻率电阻是指阻碍电流通过的性质。
导体的电阻公式为R = ρ * (L / A)，其中 R 表示电阻，ρ 表示电阻率，L 表示导体的长度，A 表示导体的横截面积。
二、电路分析方法1. 欧姆定律欧姆定律是描述电阻电路中电压、电流和电阻之间关系的基本定律。
根据欧姆定律，电阻两端的电压与通过该电阻的电流成正比。
欧姆定律的公式为 V = I * R，其中 V 表示电压，I 表示电流，R 表示电阻。
2. 基尔霍夫电压定律（KVL）基尔霍夫电压定律是基于能量守恒原理，描述了电压在闭合回路中的分布情况。
根据基尔霍夫电压定律，一个闭合回路中的所有电压之和等于零。
3. 基尔霍夫电流定律（KCL）基尔霍夫电流定律是基于电荷守恒原理，描述了电流在节点（连接电路元件的交点）之间的分配情况。
根据基尔霍夫电流定律，一个节点的进入电流之和等于出去电流之和。
4. 罗尔电阻定律罗尔电阻定律是用来计算电阻器电阻的公式。
根据罗尔电阻定律，电阻器的电阻等于电阻材料的电阻率乘以长度，再除以电阻材料的横截面积。
5. 串联电路分析串联电路是指多个电阻依次连接的电路。
串联电路中的电流相同，电压按照电阻大小分配。
串联电路的总电阻等于各个电阻之和。
电路基础原理直流电路的特性与分析方法
电路基础原理直流电路的特性与分析方法直流电路是电子学中最基础的一种电路，它的特性和分析方法对于理解和应用电路理论非常重要。
本文将介绍直流电路的特性以及常用的分析方法。
第一部分：直流电路的特性直流电路是指电流方向保持不变的电路。
它具有以下几个特性：稳定性：直流电路中的元件和电源都是恒定的，因此电流和电压的值也是稳定的。
这使得直流电路在一些应用场合中非常重要，例如电池供电的设备。
电压分布：在直流电路中，电势差沿着电路中的导线和元件均匀分布。
这意味着电压的值和方向在整个电路中是相同的，而不随位置的改变而变化。
电流分布：根据欧姆定律，电流在直流电路中的分布也是均匀的。
在一个平行电路中，电流将根据电阻的大小分流，但在串联电路中，电流将相同。
第二部分：直流电路的分析方法要分析直流电路的特性，可以使用以下几种方法：基尔霍夫定律：基尔霍夫定律是直流电路分析中最常用的方法之一。
它包括基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL）。
其中，KVL指出电路中环路中的电压之和为零，而KCL指出电流在一个节点中的总和为零。
这两个定律可以帮助我们建立电流和电压的方程，从而解析整个电路。
欧姆定律：欧姆定律是在分析电路时经常用到的公式。
它指出电流与电压之间的关系是线性的，即电流等于电压与电阻的比值。
根据欧姆定律，我们可以计算电路中每个元件的电流或电压。
串并联电路：当电路中包含多个电源和元件时，可以使用串并联的方法简化分析。
在串联电路中，电流是相同的，而电压则根据电阻的比值来分配。
在并联电路中，电压是相同的，而电流则根据电导的比值分配。
节点分析法：节点分析法是一种常用的电路分析方法，它基于基尔霍夫电流定律。
它将电路分成多个节点，并建立节点电流方程。
通过解这些方程，我们可以计算每个节点的电压和电流。
总之，直流电路的特性和分析方法对于理解和应用电路理论非常重要。
通过研究直流电路，我们可以深入了解电流和电压的分布规律，并且可以利用这些知识设计和优化电子设备。
电路分析基础实验报告
电路分析基础实验报告实验名称：电路分析基础实验实验目的：通过对不同电路进行分析，加深对电路原理的理解，并掌握使用基本电路元件搭建电路的技能。
实验器材：电源、电阻、电容、电感、电工万用表、示波器、导线等。
实验原理：电路分析是指对电路中各个元件之间的关系进行定量分析的过程。
在这个实验中，我们将学习使用欧姆定律、基尔霍夫定律和串并联等电路定律进行电路分析。
实验步骤及实验结果：1.首先，我们搭建一个简单的串联电路。
将两个电阻依次连接，连接到电源上。
使用电工万用表测量电源的电压和电阻的电流，并记录测量结果。
根据欧姆定律计算电阻的阻值，并将结果与测量结果进行比较。
实验结果：测量得到电源电压为12V，电阻电流为0.5A。
根据欧姆定律，计算得到电阻的阻值为R=V/I=12V/0.5A=24Ω。
测量结果与计算结果相符。
2.接下来，我们搭建一个并联电路。
将两个电阻分别连接到电源的两个正极，将另外两个端点连接到电源的两个负极上。
使用电工万用表测量电源的电压和电阻的电流，并记录测量结果。
根据欧姆定律计算电阻的阻值，并将结果与测量结果进行比较。
实验结果：测量得到电源电压为12V，电阻电流为1A。
根据欧姆定律，计算得到电阻的阻值为R=V/I=12V/1A=12Ω。
测量结果与计算结果相符。
3.然后，我们搭建一个RC电路，将电阻和电容串联连接到电源上。
使用示波器观察电阻上的电压和电容上存储的电荷的变化情况，并记录结果。
实验结果：观察到电阻上的电压呈指数衰减的变化趋势，电容上的电荷在刚接通电源时迅速充电，然后逐渐达到稳定。
通过测量，我们可以得到RC时间常数，从而计算出电路的时间常数。
4.最后，我们搭建一个RL电路，将电阻和电感串联连接到电源上。
使用示波器观察电阻上的电压和电感上存储的磁场的变化情况，并记录结果。
实验结果：观察到电阻上的电压呈指数增长的变化趋势，电感上的磁场随着时间的增加而增强。
通过测量，我们可以得到RL时间常数，从而计算出电路的时间常数。
基本电路分析方法
基本电路分析方法
电路分析方法通常包括以下几个步骤：
1. 画出电路图：把电路中的电源、电阻、电容、电感等元件用标准符号画出来，并标明其数值和单位。
2. 确定节点和支路：节点是电路中连接两个或多个元件的点，支路是电路中一段电路，两个节点之间的电路称为电路支路。
3. 应用基尔霍夫定律：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
4. 应用欧姆定律：欧姆定律指出电流和阻值之间的关系。
5. 应用各种电路定理：如戴维南定理、诺顿定理、超级节点法、超级电路法等。
6. 进行方程求解：把所有的电路元件和电路定律应用导出的方程组成一个线性方程组进行求解。
7. 验证解答：把所得解答代回原电路验证是否符合实际情况。
电路分析方法是电路分析和设计的基础，对于电子工程师和电气工程师来说是必
备技能。
电路基础原理解读电路的分析方法和定理
电路基础原理解读电路的分析方法和定理电路是电子工程的基础，也是我们日常生活中不可或缺的一部分。
要理解和应用电路，就需要掌握一些电路的基础原理、分析方法和定理。
本文将就这些方面进行解读。
一、电路基础原理电路基础原理包括电压、电流、电阻和功率四个概念。
电压是电力的推动力，它使电流在电路中流动；电流是电子的流动，它携带能量并完成电路的功能；电阻是电流流动的阻碍，它限制了电路中的电流；功率是电流通过电阻所得到的能量或功效的量度。
二、电路分析方法电路的分析方法主要有基尔霍夫定律、欧姆定律、等效电路以及戴维南定理。
1. 基尔霍夫定律基尔霍夫定律是电路分析的基础。
基尔霍夫定律包括电压定律和电流定律。
电压定律指出，在一次电路中，电压之和等于电压源的总和。
电流定律则指出，在一个节点处，流入的电流之和等于流出的电流之和。
2. 欧姆定律欧姆定律是电路分析的另一个基本定律。
欧姆定律表示电流和电阻之间的关系，即电流等于电压与电阻的比值。
这个定律对于计算电路中电流的大小和方向很有帮助。
3. 等效电路等效电路是将复杂的电路简化为一个等效的电路，以便更方便地进行分析和计算。
等效电路的构造基于电路中的电压源、电流源、电阻和电容等元件。
4. 戴维南定理戴维南定理是电路分析中常用的方法之一。
它通过将电路中的元件替换为等效的电压源和电阻，以简化电路分析。
戴维南定理的应用使得电路的分析更加简便。
三、电路的定理电路的定理有诺尔顿定理和狄拉克定理。
1. 诺尔顿定理诺尔顿定理是指将一个电路中的电流源替换为等效的电流源和电阻，以简化电路分析。
通过诺尔顿定理，可以将复杂的电路转化为较简单的等效电路，从而更方便地进行分析。
2. 狄拉克定理狄拉克定理是电路分析中的另一重要定理。
它是基于电路中的电压源、电流源和电阻构建的一个网络理论，并且与现代信息理论、量子力学等领域有着深刻的联系。
通过掌握电路的基础原理、分析方法和定理，我们可以更好地理解和应用电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路基础原理电路分析的基本步骤电路分析是电子工程中必不可少的一环，它用来研究电路中电流和
电压的关系。
在进行电路分析之前，我们需明确电路分析的基本步骤，以确保分析的准确性和可靠性。
步骤一：确定电路拓扑结构
在进行电路分析之前，我们需要明确电路的拓扑结构，即电路中各
个元件之间的连接方式及其节点之间的连线。
这一步骤可以通过绘制
电路图来实现，电路图能够直观地展示电路中各个元件的连接关系，
有助于我们更好地理解电路的拓扑结构。
步骤二：应用基本电路定律
在电路分析中，基本电路定律是我们分析电路的基石。
基本电路定
律包括欧姆定律、基尔霍夫定律和基尔霍夫电流定律。
欧姆定律规定
了电流、电压和电阻之间的关系，基尔霍夫定律则用来描述电流和电
压在电路中的分布情况。
这些定律能够帮助我们计算电路中各个节点
的电流和电压值，从而进一步分析电路的工作状态。
步骤三：选择合适的分析方法
在电路分析中，我们可以应用不同的分析方法，如节点分析法、支
路分析法和简化法等。
节点分析法基于基尔霍夫电流定律，通过列写
节点电流方程并解方程来确定电路中各个节点的电压。
支路分析法则
基于基尔霍夫定律，通过列写支路电流方程并解方程来确定电路中各
个支路的电流。
简化法包括串并联电路简化法和星角变换法等，它们
能够将复杂的电路转化为简单的等效电路，从而简化电路分析的过程。
步骤四：应用电路定理
除了基本电路定律，我们还可以应用一些电路定理来分析电路。
常
用的电路定理包括戴维南定理、超级节点和超级支路定理、母线法等。
这些定理能够帮助我们简化电路分析的过程，提高分析的效率。
步骤五：验证分析结果
在完成电路分析之后，我们需要对分析结果进行验证。
这可以通过
使用模拟电路软件进行电路仿真实验来实现。
通过与仿真实验结果进
行对比，我们可以验证分析结果的准确性和可靠性。
如果分析结果与
仿真实验结果一致，那么我们可以确定我们的电路分析是正确的。
电路分析是电子工程领域中非常重要的一项技能。
它能够帮助我们
了解电路中电流和电压的分布情况，进而优化电路设计和解决电路故障。
通过掌握电路分析的基本步骤，我们可以有效地进行电路分析，
并在实际工程中应用所学知识，为电子产品的研发和应用提供支持。
