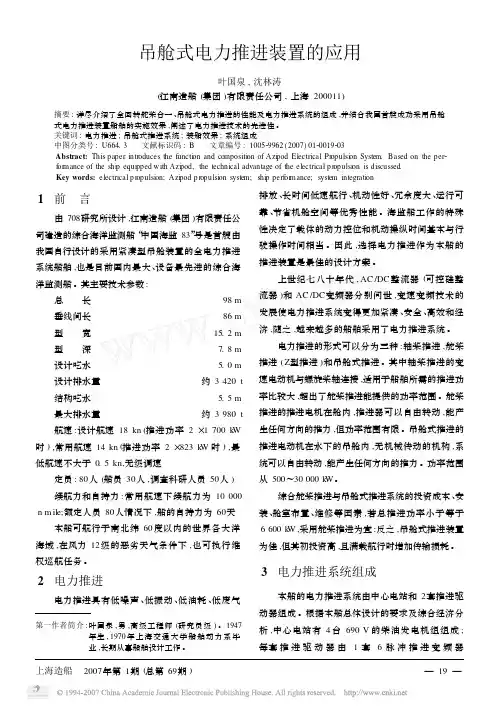

11830吊舱式电力推进装置的应用
上海造船 2007年第 1期 (总第 69期 )
— 19 —
(ACS600W ) 、1套 5次谐波滤波器和 1 套紧凑型吊 舱式推进装置 (Azipod)组成 。 3. 1 中心电站
中心电站设有 3台主柴油发电机组 (每台机组 功率为 1 800 kW , 1 000 r/m in, 690 V , 50 Hz) , 1 台 停泊柴油发电机组 (机组功率为 600 kW , 1 000 r/ m in, 690 V , 50 Hz) 。主柴油发电机组既供推进电机 等动力系统的用电 ,又供船舶日常用电 。 3. 2 6脉冲推进变频器
1 前 言
由 708研究所设计 ,江南造船 (集团 )有限责任公
司建造的综合海洋监测船“中国海监 83”号是首艘由
我国自行设计的采用紧凑型吊舱装置的全电力推进
系统船舶 ,也是目前国内最大、设备最先进的综合海
洋监测船。其主要技术参数 :
总 长
98 m
垂线间长
86 m
型 宽
15. 2 m
型 深
(2) 690 V 电缆与 400 V 电缆分束 ; (3)每根电缆接地必须良好 。 经上述有效的技术措施 ,效果明显 。试航测试 报告显示 :发电机组 ( 1 800 kW ×3 + 600 kW )同时 工作 ,电站总负荷 4 140 kW , 690 V 电网的谐波值为 8. 6% (符合允许数值 10%以下 ) , 400 V 电网的谐 波值为 4. 3% (符合规范规定数值 5%以下 ) 。试航 中通信电子设备的工作正常 。
浅谈全回转可伸缩式推进器的安装施工控制
浅谈全回转可伸缩式推进器的安装施工控制摘要：本发明涉及全回转可伸缩式推进器的安装施工工艺及精度控制，本文介绍了全回转可伸缩式推进器的安装施工工艺及精度控制；针对国内船厂的软硬件现状，总结出全回转可伸缩推进器的安装重点与难点，逐项进行研究攻关；通过论证分析，选择适宜于实例船全回转可伸缩推进器的安装方案。
关键词：全回转可伸缩式；推进器；安装施工工艺；精度控制1.可伸缩推分段制作精度要求1.1概述主要依据可伸缩浆的安装精度要求，提出其所安装位置的012A分段可伸缩浆底座及围井的结构制作精度要求，通过分段制作过程的精度控制，确保最终设备安装精度。
（注：分段是组成船体整体的中间产品，由船体的零件、部件组成的船体局部结构）1.2精度要求012A分段围井区域结构制作，所有安装及测量都以可伸缩浆转轴中心及船中心面为基准，见下图：注：A平面为船中心面，分段制作时用全站仪将此面扫出标记；围井区域结构制作精度控制主要以下两个部位：可伸缩浆轨道安装区域，即FR135-135---FR135+555,Y=+955/-955侧壁，Z=0---Z=820区域；侧壁板垂直度要求±1mm；距中心±2mm；可伸缩浆围井法兰平面，即Z=3445平台板。
围井法兰主要为位置偏差要求，即左右偏差±1mm，前端口偏差3mm。
围井法兰为平面板，仅有位置要求，在分段制作过程中加以控制能达到要求，在本工艺中不再重复。
V-way滑道安装区域的精度要求为此次精度控制的重点，在本工艺内将做详尽的描述。
1.3 V-way滑道安装区域结构精度控制1.3.1将Y=+955/-955纵壁板下部1m预留，内部结构先按图定位，完成装配安装,并在FR134-FR135横隔板间增加防变形140X9球扁钢，与原Z=800结构平齐；1.3.2 FR134,FR135-50,FR136-115装配时按照结构图尺寸，Y=+955/-955壁板上面部分，即Z=1000---Z=3445，安装精度955，0-3mm，保证与下面1m的对接口数据。
全回转吊舱式推进器浅析
全回转吊舱式推进器浅析下载积分：0内容提示： 1 全回转吊舱式推进器浅析摘要：本文介绍了目前市面上常用的全回转吊舱式推进器，并对各种全回转吊舱式推进器的结构、特点进行了分析。
1 .概述全回转吊舱式推进器（以下简称吊舱式推进器）是由动力驱动固定在水下船体之外吊舱之内的螺旋桨，吊舱可以绕其纵轴360 度旋转，自由地向任何方向推进。
吊舱式推进器（全回转推进器或POD推进器）是八十年代发展起来的一种新型船用推进器，经过二十多年的发展和应用，已经变得比较成熟，获...文档格式：PDF| 浏览次数：1| 上传日期：2014-01-15 14:19:43| 文档星级：1 全回转吊舱式推进器浅析摘要：本文介绍了目前市面上常用的全回转吊舱式推进器，并对各种全回转吊舱式推进器的结构、特点进行了分析。
1 .概述全回转吊舱式推进器（以下简称吊舱式推进器）是由动力驱动固定在水下船体之外吊舱之内的螺旋桨，吊舱可以绕其纵轴360 度旋转，自由地向任何方向推进。
吊舱式推进器（全回转推进器或POD推进器）是八十年代发展起来的一种新型船用推进器，经过二十多年的发展和应用，已经变得比较成熟，获得了在各种船舶上的广泛应用，引起世界船舶行业的极大关注。
吊舱式推进器它集推进和转舵的功能，可替代中速柴油机、减速器、和变螺距螺旋桨等组合的传统机械推进方式。
吊舱式推进器的出现时船舶推进方式的一次革命。
吊舱式推进器广泛应用在客船(邮轮或渡轮) 、大型集装箱船、钻井平台、海洋工程支援船、客滚船、游艇、科学考察船、打捞船和LNG船上。
2. 吊舱式推进器的优点吊舱式推进器和传统推进器比较有许多优点：2. 1 节能减排船舶在海上行驶，受风浪和洋流的影响，推进载荷变化很大，对于传统推进器，船舶是靠调节发动机的转速来适应，所以发动机的运转不稳定，经济动力性欠佳；选用吊舱式推进器可以调节电机（或液压马达）的转速来适应外部变化的载荷，发动机将处在最佳状态运转，提高了能效水平，延长了发动机的寿命，实现节能减排的目的。
吊舱式船舶电力推进实验系统的设计
简单 ， 安装 方便 ， 易于维护 ， 选择范 围广等优 点 ， 适合 远距离
数据传输 ， 因此系统利用 其作 为传输指令 和信号 的通道 。
３ 实 验 系统 控 制方 案
吊舱式 电力推进实验系统 的控制方案主要 由推进控制 子 系统 和回转控 制 子系 统两 部分 组 成。其结 构 如 图 ２所
ｌ 操作面板 ｌ Ｔ ０ Ｍ ｌ ｌＥ ２ ０ 图 １ 吊舱 式 电 力推 进 实 验 系统 布 局 图
万 钟 睦 志 剑
面
睦 ． Ｉ 剑 控 制
Ｉ言 Ｌ 型 ／ 号
馗
ｌ操作面板 Ｉ ｌ ７３ ０ Ｌ － Ｐ Ｃｌ ｓ ０
＿ １ 鳖
回转控制
性能和处理故障 的能力 。
系统 的设计应该满足 以下性能指标 ： １ ）远程操作 与就地 操作之 间 的无扰 切换 。能够及 时 响应操作 台切换命令 ， 完成功能移交和功能切 除。 ２ ）港 内航行模 式 的选择 。航 行模 式主要 有港 内航 行 模式 、 正常航行模式和 紧急停船 模式 。每 种航行 模式 对应 不同的航行 工况 ， 系统 能够根 据 工况 的变 化 ， 切换 航行 模
吊舱式船舶 电力推进实 验系统 ， 整个 系统 硬件结 构 由驾 控
台、 机旁 台和船体模 型组成 ， 主要 控制 系统 有推进控制子 系
统 和 回转 控 制 子 系 统 。
２ 系统结构与主要功能
本实验系统主要由驾控 台、 机旁台和船体模 型构成 ， 如
图 １ 示。 所
于船舶动力系统 的简化和布局 ， 优化船 舶总体设计 ， 改善操
８ ６
朱
楼等 ： 吊舱式船 舶电力推进实验 系统 的设计
N601-CDS-R-4GY-0005 全回转推进器安装工艺 20141129要点
目录1.说明 (3)2.检查 (3)3.基座面板加工及安装 (3)4.舵桨装置安装 (5)5.主推马达基座安装 (8)6.轴系校中及主推马达基座垫块研配安装 (8)1. 说明1.1 1.2说明：本船艉部配置2台主推进全回转舵桨装置。
型号：SHOTTEL SRP 3030 FP，参数：2850KW/1000RPM安装方式：下部安装。
参考图纸：N601-CDS-R-404-0012 全回转推进器安装图N601-CDS-N-263-0004 主推进器底座及加强图N601-CDS-N-263-0018 主推进器马达底座及加强结构图厂家安装指导文件等 200 Information for thruster and installation and foundation, 900_Power Transmission, etc.2. 检查2.1 2.2 2.3 在质保部、物资部及其他有关人员在现场的情况下，对设备开箱检查，验证产品合格证、装箱单等与实物是否相符，看是否有缺损机件和仪表等，对机上的油、水、空气管及阀件也应做检查，若有问题应及时提出处理。
舵桨装置安装前对基座及围井进行测量，并做好记录，需满足图纸要求、尤其注意螺栓孔对正问题，注意舵桨装置底封板、锌块等已安装完成，注意分清1#舵桨装置和2#舵桨装置。
若有问题，需先处理以满足要求。
按N601-CDS-R-404-0012 全回转推进器安装图，N601-CDS-N-263-0004 主推进器底座及加强图，N601-CDS-N-263-0018 主推进器马达底座及加强结构图检查基座，确保其布置位置及尺寸的正确性。
3. 基座面板加工及安装3.13.23.3 3.4 3.5 3.63.6.1 基座面板采用4块拼焊后，时效处理后与筒体焊接再机加工，在船上定位焊接安装的方案。
相对省时、节省费用，对精度控制要求高。
按照面板制作图加工基座面板。
高度、直径留荒。
采用均分4块焊接的方式。
伸缩全回转推进器安装工艺
1. 前言为了方便船厂安装伸缩全回转推进器AR100-Compact，编制了该工艺。
注意：确保施工人员可以使用该文件。
为了获得最好的安装效果，根据该工艺一步一步执行。
为了推进器的正确对中，焊接工作按正确的顺序进行。
推进器单元和回转单元按两部分发货。
我方担保条件要求Brunvoll服务人员现场指导船厂最后回转单元对中和推进器单元与回转单元的安装。
GeneralThis introduction is written for the shipyard with the intention of easing the installation of Brunvoll Retractable Azimuth Thruster AR100-Compact.NOTE! Make sure this instruction always is available for personnel carrying out the installation.To obtain the best result, follow this instruction step by step.In order to ensure correct alignment of the thruster installation all welding must be done in correct sequence.The thruster unit (propeller with nozzle) and the azimuth unit are delivered in two separate parts.Our guarantee requires that Brunvoll’s service technician supervises the Yard’s final alignment of the installation of the azimuth unit and the mounting of the thruster unit to the azimuth unit.2. 伸缩全回转推进器部件重量推进器单元带喷嘴14500 kg，全回转单元，28300 kg。
吊舱式电力推进系统
吊舱式电力推进系统1Azipod电力推进技术约13年前,当时芬兰海事局开始寻求在冰区航行具有更高性能的破冰船的解决方案,其初步想法是推进电机应该提供任意方位的推进力,由此ABB便提出了Azipod的原型方案并提交给Kvarner Masa船厂制造,相关的Azipod推进技术也申请了专利。
1.1 Azipod的运行情况及最新应用现在,Azipod吊舱式电力推进系统已成为大型豪华游轮的标准配置。
自1990年第一套Azipod系统安装下水,截止到2001年8月,ABB公司收到的Azipod系统的订单共计101套(总装机功率1067MW),其中45套系统已交付使用(总装机功率376.6MW),其累计运行时数已超出30万小时。
Azipod原型研发船是“Seili”号航道服务船。
该船自1990年改装下水,其1500kW的Azipod系统一直到现在还在运行,没有出现任何故障。
接下来采用Azipod的船舶为建造于1978年的16000载重吨的成品油轮“Uikku”号,其由常规机械推进改造成Azipod推进的工程完成于1993年,Azi-pod的功率为11400kW,船体按照Class 1ASuper破冰等级建造,Azipod破冰等级则为DNV的Class10。
目前,Azipod电力推进系统是穿越北海-东海航线唯一经济上可行的推进方案,因为它在无破冰船的帮助下仍可非常安全地在冰区航行。
“Uikku”号和“Lunni”号令人满意的试验结果和可靠的运行经验促成Carnival游轮公司(CCL)在1995年秋天决定为其“Elation”号和“Paradise”号两艘豪华游轮选用Azipod 电力推进系统,每艘游轮装备2套14000kW的Azipod系统。
Voyager级豪华游轮是目前全球最大吨位的游轮,每艘游轮采用两套14000kW的Azipod 系统再加上一套14000kW的固定Azipod系统(Fixipod)。
该系列游轮也是第一次拥有动态定位功能(DP)的豪华游轮,Azipod推进系统加上4台3000kW的艏侧推组成的强大动力,使得每一艘这样的海上巨无霸能够在风速高达18米/秒的来自任何方向的大风环境下保持良好的定位能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详述全回转吊舱电力推进器的安装工艺
及实施
摘要：本文介绍某自卸船两台全回转吊舱电力推进器（以下简称电推）的安装及精度控制过程，通过电推法兰片体组立（以下简称组立）制作精度控制、拉线定位、平面度控制等措施，实现实船精准安装，解决电推法兰纵倾角与双轴线定位的安装难题。
实践证明，该安装工艺对该类型推进器的安装具有重要的指导作用和参考价值。
关键词：电推组立拉线定位平面度控制精准安装
0引言
船舶航行过程中采用电推作为动力已成为主流,其突出特点是操纵性能好，螺旋桨可绕垂直轴作360°回转，其结构简单，体积小，更经济节能，运行可靠且灵活，能使船舶原地回转、紧急停止、急速转弯、快速进退和瞬时适应海况变化，消除负载瞬态。
某自卸船艉部配置两台全回转电推，舵线纵倾角7±0.1°。
实船电推安装、轴舵线定位精度要求高、工艺复杂，是该船建造的一大难题，所以对电推的安装必须深入策划与研究，并编制了相应的安装工艺指导生产施工，下面就对该设备的安装工艺以及现场具体实施进行细述。
1 组立的制作与精度控制
为缩短船台建造周期，提高建造精度，技术先行，策划研究了组
立的制作和精度控制的技术方案，以实现船台阶段本组立的精准定位
和快速合拢搭接，提供坚实基础。
1.1组立的制作精度控制
由于组立的结构型式相对较弱，在制作时要考虑其焊接变形和后期机加工装
夹时引起的变形须对其临时加强。
工艺方案决定在放射状T型肘板间增加20#槽
钢加强，加强离法兰100mm处布置，槽钢两端满焊，中间双面点焊，焊点长度大
于50mm，双面不小于4个焊点，槽钢上船台后割除。
1.2组立法兰及螺纹孔内场加工
该电推法兰上布置了75个M42的螺纹孔和3个φ53Xφ100的安装导向孔，
法兰厚度100±2mm，法兰上平面平面度要求0.75mm以内，下平面平面度0.4mm
以内，加工精度极高。
若在船台上直接外镗加工法兰平面与钻孔攻丝，船台周期长，费工费时，施工困难，环境恶劣。
工艺方案策划决定，在组立制作完成后，先在机加工车间内场进行法兰毛坯
平面加工。
设计要求机加工法兰厚度至104±0.5mm，留2~6mm船台外镗加工余量，车间内场将法兰上所有的孔全部钻好，并且要求所有螺纹孔全部攻丝完成，以解
决电推法兰平面在船台上外镗加工周期长、成本高以及钻孔与攻丝难度大的难题。
2 组立的拉线定位安装
组立制作完成后驳运至船台艉部下方，吊装组立至安装区域下口
接近外板，为组立拉线定位做好准备。
2.1拉线定位
2.1.1前期准备
（1）安装区域主甲板以下船体结构焊接结束，艉总段火工矫正工作结束。
（2）定位拉线不应在受阳光曝晒及温度急剧变化的情况下进行，
应选择左右舷温差变化≤3℃的时间进行。
（3）准备好拉线拖板及架子，拉线钢丝Φ=0.5mm，专用扳手等。
2.1.2组立的拉线、定位
（1）先利用全站仪对组立进行定位，法兰下端面十字中心线与分段上预置
的电推法兰十字中心延长线重合。
组立的电推法兰定位要求如下：
● 电推法兰中心以及距船体中心线偏差±3mm。
● 电推法兰中心高度偏差±5mm。
● 电推法兰外缘左右高度偏差≤3mm。
● 电推法兰中心线与零号肋位垂线夹角（即舵线纵倾角）7±0.1°。
● 两电推法兰对称中心线相对船体理论中心的偏离值≤4mm。
（2）组立定位结束后，外板对接焊缝使用长码板将纵向、横向四
条焊缝固定，内部结构与外板角焊缝采用定位焊进行固定，固定焊长
度不小于50mm。
组立与分段外板码板约束焊固定和拉线定位。
（3）在组立外围区域附近的下方前、后、左、右四个方向各设置
一只拉线架，拉线架设置在法兰端面十字中心线的延长线上，前后左
右拉线架距离法兰中心约2800mm，前后左右方向拉线架中心高度距离法兰面分别为450mm/460mm。
（4）拉线钢丝采用直径为0.5mm的琴钢丝，在装设前应仔细检查
钢丝有无纠结和扭曲。
将钢丝分别穿过前后、左右方向的四只拉线架，钢丝一端固定，另一端挂重25kg的重物。
微调拉线架调节装置，使
钢丝距离电推法兰外缘的高度距离分别为前后方向450mm和左右方向460mm。
（5）拉线架的钢丝调整到位后，根据组立焊接工艺要求进行对称
施焊，焊接过程中需要时时监测上述钢丝距离电推法兰外缘的高度，
前后高度范围控制在450±2.5mm，左右高度范围控制在460±1.5mm，以满足电推法兰中心线与零号肋位垂线夹角7±0.1°，电推法兰左右高度偏差≤3mm。
（6）钢丝挠度应根据理论中心线进行修正。
（7）按照工艺要求焊接完成后，报船东、船检验收。
3电推法兰平面度的控制
组立安装到位、焊接完成并报验合格后，利用平面度检测仪测量法兰的平面度。
测量结果与图纸要求比较，发现数据结果超出图纸要求，为了法兰平面度满
足设计要求，方案研究决定采用外镗的方式加工法兰平面使其达标。
在组立区域的合适位置设置外镗机的架设工装六处，吊装外镗机至预先设置
的架设工装上并固定。
以法兰原平面选取平面度平均值和内孔中心为基准，校调
好外镗机后刀架处装夹好刀具开始镗削法兰平面。
法兰平面外镗加工的平面度要求，上平面0.75mm以内，下平面0.4mm以内，粗糙度不小于。
法兰平面外
镗结束，平面度检测达标后，报船东船检验收合格。
4电推的精准安装
电推法兰加工好后，进行电推设备的安装。
按照电推设备安装说
明书，先装舵单元再装电推及相关电气设备与附件。
4.1舵单元安装
将舵单元吊运至电推法兰下方，运输及施工应防止撞损。
检查清洁法兰安装面及螺栓孔。
同时检查舵单元上安装面的密封位置及密封的情况。
然后吊起舵单元，通过导向销顺势抬起舵单元安装贴合至法兰安装面，安装紧固螺栓。
以十字方向顺序预扳紧螺栓，以设计力矩值确认扳紧每个螺栓，然后安装螺栓保护帽，最后对法兰进行防蚀处理。
4.2电推安装
吊运电推至舵单元下方，注意吊运时防止撞坏。
安装两个导向锥至位于舵单元中心线上两个黄色的螺栓上，同时在电推安装面上涂抹密封胶水，O型圈装入密封圈槽内。
缓慢吊起电推，使安装在舵单元上的导向锥对中电推上的安装孔，并确认O型圈安装在槽内。
电推贴住舵单元安装面后，安装固定螺栓并用液压拉伸器上紧螺栓。
同样以十字方向顺序上紧固定螺栓。
电推安装到位后（见图1）接着进行冲水试验检查电推安装的密性情况。
以上工作完成后，最后安装相关电气设备与附件。
图1 电推完成实船安装
5结论
电推设备作为“四新”技术，通过前期设备资料的研读与学习、安装工艺的策划与研究、安装方案的技术交底与指导等多维度、多步骤的充分准备工作，加上各工序环节认真执行工艺要求与严把安装质量关，确保电推顺利完成安装。
该电推设备的成功安装，标志着公司又在“四新”技术领域有了新的突破，在技术创新成果方面更上了一层楼，更为后续同类型设备的安装提供了宝贵的经验依据。
