电冰箱的制冷系统
电冰箱制冷原理
冰箱能制造一个相对低温的环境来保鲜食物，这是大家都知道的。
但是到底冰箱直冷的原理是什么呢，这个也许大家不太了解，下面就一起来看看冰箱的制冷原理吧。
冰箱制冷原理一、冰箱的种类介绍：1. 吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。
利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。
其缺点是效率低，降温慢，现已逐渐被淘汰。
2. 压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。
制冷系统利用低沸点的制冷剂，蒸发时，吸收汽化热的原理制成的。
其优点是寿命长，使用方便，目前世界上91～95％的电冰箱属于这一类。
3. 化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。
4. 半导体电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。
5. 电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。
其原理、结构与压缩式电冰箱基本相同。
6. 太阳能电冰箱：它是利用太阳能作为制冷能源的电冰箱。
7. 绝热去磁制冷电冰箱、辐射制冷电冰箱、固体制冷电冰箱。
二、冰箱制冷原理详解1. 压缩机压缩制冷剂气体。
这将升高制冷剂的压力和温度（橙色），而冰箱外部的热交换线圈帮助制冷剂散发加压产生的热量。
2. 当制冷剂流经安全阀时，液态制冷剂从高压区流向低压区，因此它会膨胀并蒸发（浅蓝色）3. 当制冷剂冷却时，制冷剂液化成液体形式（紫色），并流经安全阀。
4. 在蒸发过程中，它会吸收热量，发挥制冷效果。
5. 冰箱内的线圈帮助制冷剂吸收热量，使冰箱内部保持低温。
然后，重复该循环。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
电冰箱制冷系统的组成、作用及种类

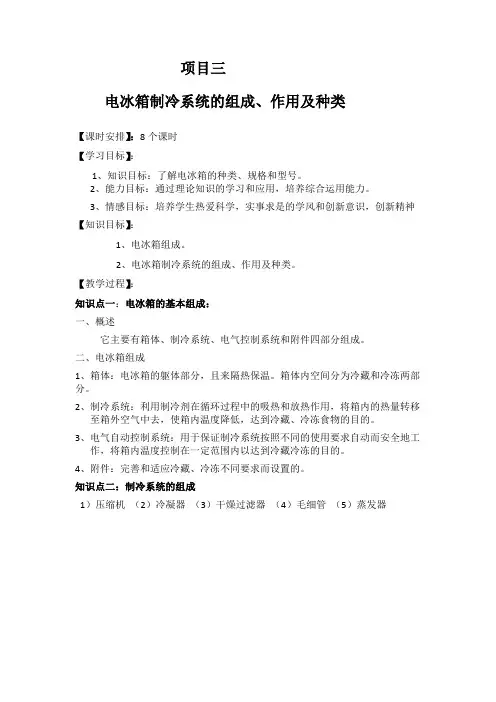

项目三电冰箱制冷系统的组成、作用及种类【课时安排】：8个课时【学习目标】：1、知识目标：了解电冰箱的种类、规格和型号。
2、能力目标：通过理论知识的学习和应用，培养综合运用能力。
3、情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神【知识目标】：1、电冰箱组成。
2、电冰箱制冷系统的组成、作用及种类。
【教学过程】：知识点一：电冰箱的基本组成：一、概述它主要有箱体、制冷系统、电气控制系统和附件四部分组成。
二、电冰箱组成1、箱体：电冰箱的躯体部分，且来隔热保温。
箱体内空间分为冷藏和冷冻两部分。
2、制冷系统：利用制冷剂在循环过程中的吸热和放热作用，将箱内的热量转移至箱外空气中去，使箱内温度降低，达到冷藏、冷冻食物的目的。
3、电气自动控制系统：用于保证制冷系统按照不同的使用要求自动而安全地工作，将箱内温度控制在一定范围内以达到冷藏冷冻的目的。
4、附件：完善和适应冷藏、冷冻不同要求而设置的。
知识点二：制冷系统的组成1）压缩机（2）冷凝器（3）干燥过滤器（4）毛细管（5）蒸发器一、电冰箱制冷系统的制冷原理冰箱制冷系统工作经历了四个过程：压缩、冷凝、节流和蒸发。
（1）压缩机吸入来自蒸发器中的气态制冷剂，在内部汽缸内进行压缩，形成高温高压的气态制冷剂；把压力提高到与冷凝温度相对应的冷凝压力，经高压阀门从高压排气管送入冷凝器中。
（2）进入冷凝器的高温高压气态制冷剂，沿盘管向大气环境散热，与大气环境交换热量，同时在内部由气态冷凝成液态。
（3）液态制冷剂经干燥过滤器吸收水分、滤除有形赃物，优化制冷环境，防止制冷系统冰堵和脏堵。
（4）液态制冷剂经毛细管节流，控制制冷剂的流量，控制对蒸发器的供液量；把压力由冷凝压力降至蒸发压力，送至蒸发器内。
（5）进入蒸发器的液态制冷剂，剧烈地汽化转变成气态制冷剂，同时，沿盘管吸收大量的热量，达到制冷目的。
制冷剂循环往复，以至无穷。
二、压缩机它是制冷系统心脏。
压缩机通过做功把从冰箱蒸发器吸来的低温低压制冷剂蒸汽压缩成为高温高压的制冷剂蒸汽。
电冰箱的原理应用

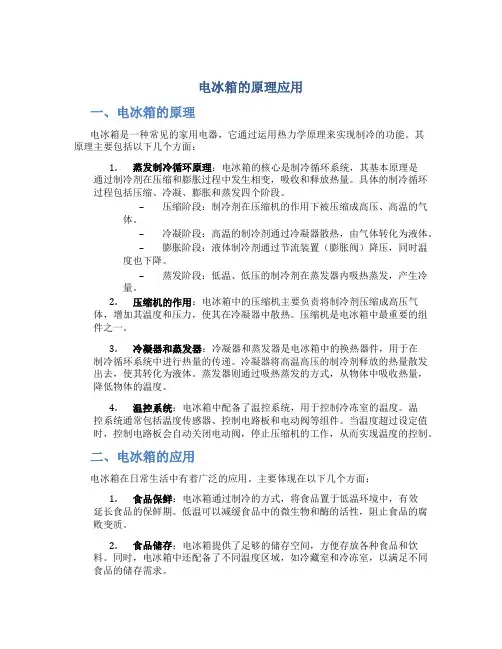

电冰箱的原理应用一、电冰箱的原理电冰箱是一种常见的家用电器，它通过运用热力学原理来实现制冷的功能。
其原理主要包括以下几个方面：1.蒸发制冷循环原理：电冰箱的核心是制冷循环系统，其基本原理是通过制冷剂在压缩和膨胀过程中发生相变，吸收和释放热量。
具体的制冷循环过程包括压缩、冷凝、膨胀和蒸发四个阶段。
–压缩阶段：制冷剂在压缩机的作用下被压缩成高压、高温的气体。
–冷凝阶段：高温的制冷剂通过冷凝器散热，由气体转化为液体。
–膨胀阶段：液体制冷剂通过节流装置（膨胀阀）降压，同时温度也下降。
–蒸发阶段：低温、低压的制冷剂在蒸发器内吸热蒸发，产生冷量。
2.压缩机的作用：电冰箱中的压缩机主要负责将制冷剂压缩成高压气体，增加其温度和压力，使其在冷凝器中散热。
压缩机是电冰箱中最重要的组件之一。
3.冷凝器和蒸发器：冷凝器和蒸发器是电冰箱中的换热器件，用于在制冷循环系统中进行热量的传递。
冷凝器将高温高压的制冷剂释放的热量散发出去，使其转化为液体。
蒸发器则通过吸热蒸发的方式，从物体中吸收热量，降低物体的温度。
4.温控系统：电冰箱中配备了温控系统，用于控制冷冻室的温度。
温控系统通常包括温度传感器、控制电路板和电动阀等组件。
当温度超过设定值时，控制电路板会自动关闭电动阀，停止压缩机的工作，从而实现温度的控制。
二、电冰箱的应用电冰箱在日常生活中有着广泛的应用。
主要体现在以下几个方面：1.食品保鲜：电冰箱通过制冷的方式，将食品置于低温环境中，有效延长食品的保鲜期。
低温可以减缓食品中的微生物和酶的活性，阻止食品的腐败变质。
2.食品储存：电冰箱提供了足够的储存空间，方便存放各种食品和饮料。
同时，电冰箱中还配备了不同温度区域，如冷藏室和冷冻室，以满足不同食品的储存需求。
3.制冷饮品：电冰箱中的冷冻室可以制冷饮品，为人们提供冷藏和冷饮的需求，尤其在夏季炎热的天气中，起着重要的作用。
4.环境控制：电冰箱不仅可以制冷，也可以用于加热。
通过改变制冷剂的流向，可以实现加热的效果，例如在冬季使用电冰箱保温或解冻食品时，可以利用这一特点。
电冰箱的制冷系统主要包括蒸发器
双门间冷式电冰箱的制冷循环图：
蒸发器
间冷式电冰箱：依靠 风扇强制吹风的方式 使冷气在电冰箱内循 环，从而达到制冷的 效果 。这种冰箱冷 冻室和冷藏室均不结 霜，故称无霜电冰箱。 箱内温度均匀性好， 冷冻室冷藏室温度通 过各自的温控器进行 调节。
风扇
风门
直冷式、间冷式电冰箱的制冷循环图：
间冷主 蒸发器
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。来自㈢、毛细管的实际外形图：
图中又细又长的管子 为毛细管，其一端接 干燥过滤器，另一端 接蒸发器。管径为 0.5～1mm之间，长 度约为3mm。实际 使用中，通常需要使 毛细管中制冷剂保持 一定的过冷度，以避 免制冷剂提前汽化， 所以，交毛细管志温 度较低的吸气管焊接 在一起，长度为1m 左右，其余绕成环形。
毛细管
干燥过滤器
㈣、干燥过滤器的实际外形图：
为避免毛细管发生冰 堵、脏堵，在冷凝器 与毛细管之间焊接有 干燥过滤器 。干燥过 滤器易发生脏堵，正 常情况下干燥过滤器 两端没有温差，发生 脏堵时，会使制冷量 下降或根本不制冷， 干燥过滤器的两端有 明显的温差。一般每 次在打开制冷系统管 路后，都要更换新地 干燥过滤器。
B
CD 225 W U
产品代号:（家用电 冰箱为B） 用途分类代号： 冷藏箱为C，冷冻 箱为D，冷藏冷冻 箱为CD.
规格代号， 有效容积， 用阿拉伯 数字表示， 单位为升。
有霜电 冰箱不 表示， 无霜电 冰箱用 W表示。
改进设计 序号，用 大写英文 字母表示
㈣、电冰箱上的铭牌：
从电冰箱的铭牌上可获得许多信息，如制冷剂的种类及装入量、生产日期等 . （目前，家用电冰箱的制冷剂多采用R12和R134a. R600a等）
《电冰箱制冷系统》课件
蒸发器是制冷系统中吸收热量的部件，它 使进入的制冷剂在低温下蒸发，吸收热量 ，达到制冷效果。
电冰箱制冷系统的原理
压缩过程
压缩机吸入蒸发器中吸热蒸发 后的低温、低压制冷剂气体， 将其压缩成高温、高压气体排
出。
冷凝过程
高温、高压气体进入冷凝器， 向冷却介质（如空气）散热， 将其冷凝成液态排出。
节流过程
01 电冰箱制冷系统概述
01 电冰箱制冷系统概述
制冷系统的定义和作用
制冷系统定义
制冷系统是一种通过循环利用制 冷剂，将热量从低温处转移到高 温处的系统，以达到制冷、制热 或恒温的目的。
制冷系统的作用
制冷系统的主要作用是降低温度 ，为人们提供舒适的生活环境， 同时还可以保存食物，延长其保 鲜期。
为了提高吸热效果，蒸发器通常安装 在冰箱的冷冻室或冷藏室的内部。
蒸发器通常采用金属盘管结构，通过 与周围空气进行热交换来吸收热量。
03 电冰箱制冷系统的维护与 保养
03 电冰箱制冷系统的维护与 保养
定期清理与保养
01
定期清理电冰箱内部和 外部，保持清洁卫生。
02
定期检查制冷系统管路 是否有泄漏，及时修复 。
释放热量。
压缩机通常由电动机驱动，通过 曲轴和活塞的运动来实现制冷剂
的压缩。
压缩机的种类包括往复活塞式、 旋转式和涡旋式等，根据电冰箱 的型号和设计要求选择合适的压
缩机。
压缩机
压缩机是制冷系统的核心部件， 它的作用是压缩制冷剂，使其压 力和温度升高，以便在冷凝器中
释放热量。
压缩机通常由电动机驱动，通过 曲轴和活塞的运动来实现制冷剂
新型制冷技术的研究与应用
新型制冷技术
随着科技的发展，新型制冷技术如热电制冷、吸附式制冷、磁制冷等不断涌现 ，这些技术具有更高的能效比和环保性，为电冰箱制冷系统的改进提供了新的 可能。
冰箱制冷原理
家用电冰箱制冷原理从低于环境温度的物体中吸取热量，并将其转移给环境介质的过程，称为制冷。
由于热量只能自动地从高温物体传给低温物体，因此实现制冷必须包括消耗能量(如电能，机械能等)的补偿过程。
借助制冷系统消耗一定的电能，利用物态变化过程中的吸热(液态→气态)，放热(气态→液态)物理过程，强制热量由低温物体(冷柜内的食物)转至高温物体(室内空气)从而达到制冷的目的。
冰箱的制冷是一个热泵的原理，就是利用机械能，在冰箱保温的条件下，将热量从冰箱里面移出，这些热量在冰箱外面散去。
家用电冰箱制冷系统循环过程，压缩机将低温低压的制冷剂(R-600a或HFC-134a)气体吸入气缸，经过压缩机压缩，变成高温高压的气态R-600a或HFC-134a，并排到冷凝器内，在冷凝器内，高温高压的R600a或HFC-134a气体与温度较低的环境进行交换，温度降低并冷凝为液体；液体R-600a或HFC-134a通过毛细管节流，降低压力后进人蒸发器，在蒸发器内吸热汽化，(未汽化的暂留在储液管里)，汽化后被吸回压缩机，重新压缩。
如此周而复始，不断循环，使柜内温度降低。
整个制冷循环过程可分为4个阶段：(1)绝热压缩：压缩机将蒸发后的低温低压制冷剂吸入，这时气体的理想状态是充分汽化，无液滴，稍微过热，经压缩机活塞的急剧压缩，对气体所做的机械功转换为热，使之变成高温高压气体，此压缩过程很短，被升温气体的热量几乎没有传到外部，故此过程称为绝热压缩过程。
(2)等温压缩：压缩机将高温高压气态制冷剂送至冷凝器中冷却到其完全液化，这段时间放出冷凝潜热，在此过程中，因制冷剂温度不变，仅发生气一液状态变化，故称为等温压缩。
在冷凝器末端，制冷剂全部液化后，温度有所下降，即为过冷。
在这一过程中，制冷剂通过蒸发器吸收的热量和压缩机活塞做功转换的热量已全部放出，这时已完成了将低温物体的热量送到高温的外界空气中的任务。
(3)绝热膨胀：液态制冷剂在毛细管中受到节流作用，使液体压力急剧降到蒸发压力，制冷剂在此过程中温度虽剧降，但因时间极为短暂，未能吸收外界的热量，故称绝热膨胀。
电冰箱的制冷原理及发展详解
电冰箱的制冷原理及发展详解
一、电冰箱的制冷原理
电冰箱作为一种家用电器，它的制冷原理主要是借助化学反应来制冷。
具体而言，首先，冰箱内部包括一个真空管，管内装有一种具有制冷作用
的液态化学物质，当这种物质接触到真空条件下的空气中时，它会迅速蒸发，而在这种过程中形成的冷量可以降低冰箱内的温度。
其次，冰箱内装有带有电磁阀的过滤器，当这种液体穿过真空管时，
电磁阀的作用使其从管中慢慢流出，电磁阀会对流经过管的液体进行控制，在流经真空管产生制冷作用之后，再慢慢流回，以此来循环往复，既可完
成制冷，又可防止排出的液体浪费，节约能源，保持冰箱内的温度稳定。
二、电冰箱的发展
电冰箱产生于20世纪20年代，它是发明者尤金·艾克的发明，自那
以后，电冰箱就在不断地发展中。
电冰箱的发展历程主要有以下几个过程：（1）20世纪30年代，电冰箱生产商开始使用CFC（氯乙烯）作为电
冰箱中的制冷剂，由于CFC具有良好的制冷效果，温度控制更加准确，因
而在20世纪30年代电冰箱的销量开始呈现出良好的增长趋势。
（2）20世纪50年代，电冰箱制冷剂的使用开始减少CFC的消费，
开始采用更加环保型的制冷剂。
电冰箱制冷原理
电冰箱制冷原理电冰箱作为现代家庭中常见的电器之一，我们经常使用它来存放和保鲜食物。
那么，电冰箱是如何实现制冷的呢？它背后的工作原理是什么呢？在本文中，我们将探讨电冰箱的制冷原理，帮助读者更好地理解和使用这一电器。
一、制冷循环系统电冰箱的制冷原理基于循环系统的工作。
它通过制冷剂在循环中的相态转变实现了制冷效果。
制冷循环系统主要由压缩机、冷凝器、蒸发器和节流阀等组成。
1. 压缩机：压缩机是电冰箱的核心部件之一。
它的作用是将制冷剂气体压缩成高压气体，增加其温度和压力。
2. 冷凝器：冷凝器通常位于电冰箱的背部或侧面，它通过散热的方式将高温高压的制冷剂气体释放出来，并使其冷却变成高压液体。
3. 蒸发器：蒸发器位于电冰箱的内部，是制冷循环中的主要换热器。
通过蒸发器，制冷剂将高压液体迅速转变成低温低压的蒸汽状态，吸收周围环境的热量来实现制冷效果。
4. 节流阀：节流阀用于降低制冷剂在蒸发器和冷凝器之间的压力，使制冷剂从高压液体状态变为低温低压的蒸汽状态。
二、制冷原理详解基于上述制冷循环系统，电冰箱的制冷原理可以概括为四个步骤：压缩、冷凝、膨胀和蒸发。
1. 压缩：当电冰箱启动时，压缩机开始工作。
它将低温低压的制冷剂气体吸入，并通过压缩提高其温度和压力。
2. 冷凝：高温高压的制冷剂气体流经冷凝器，与外界的空气接触，散发热量并冷却，逐渐转变成高压液体。
3. 膨胀：高压液体经过节流阀的调节，压力降低，流入蒸发器。
在节流阀的作用下，制冷剂迅速膨胀，压力和温度急剧下降。
4. 蒸发：制冷剂在蒸发器中转变为低温低压的蒸汽状态，并吸收周围环境的热量。
通过这个过程，电冰箱内部的温度逐渐下降，食物得以保鲜。
三、制冷原理的应用电冰箱的制冷原理使得食物能够长时间保持新鲜。
在实际使用中，我们可以根据制冷原理的特点和要求来合理地使用电冰箱。
1. 温度设置：电冰箱的温度设置有高低档位，根据不同的需求可以调节温度。
一般来说，食物的冷藏区温度应设置在0℃至5℃，冷冻区的温度应保持在-15℃至-18℃之间。
