矩阵键盘程序c程序,51单片机.

矩阵键盘程序c程序,51单片机.
矩阵键盘程序c程序,51单片机.

/*编译环境:Keil 7.50A c51 */

/*******************************************************/

/*********************************包含头文件********************************/

#include

/*********************************数码管表格********************************/ unsigned char table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x 8E};

/****************************************************************************

函数功能:延时子程序

入口参数:

出口参数:

****************************************************************************/ void delay(void)

{

unsigned char i,j;

for(i=0;i<20;i++)

for(j=0;j<250;j++);

}

/****************************************************************************

函数功能:LED显示子程序

入口参数:i

出口参数:

****************************************************************************/ void display(unsigned char i)

{

P2=0xfe;

P0=table[i];

}

/****************************************************************************

函数功能:键盘扫描子程序

入口参数:

出口参数:

****************************************************************************/ void keyscan(void)

{

unsigned char n;

//扫描第一行

P1=0xfe;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

delay();

P1=0xfe;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

switch(n)

{

case(0xe0):display(3);break;

case(0xd0):display(2);break;

case(0xb0):display(1);break;

case(0x70):display(0);break;

}

}

}

//扫描第二行

P1=0xfd;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

delay();

P1=0xfd;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

switch(n)

{

case(0xe0):display(7);break;

case(0xd0):display(6);break;

case(0xb0):display(5);break;

case(0x70):display(4);break;

}

}

}

//扫描第三行

P1=0xfb;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

delay();

P1=0xfb;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

switch(n)

{

case(0xe0):display(11);break;

case(0xd0):display(10);break;

case(0xb0):display(9);break;

case(0x70):display(8);break;

}

}

}

//扫描第四行

P1=0xf7;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

delay();

P1=0xf7;

n=P1;

n&=0xf0;

if(n!=0xf0)

{

switch(n)

{

case(0xe0):display(15);break;

case(0xd0):display(14);break;

case(0xb0):display(13);break;

case(0x70):display(12);break;

}

}

}

}

/**************************************************************************** 函数功能:主程序

入口参数:

出口参数:

****************************************************************************/ void main(void)

{

while(1)

{

keyscan();

}

}

西南科技大学单片机原理实实验四及代码

2.1 实验四中断实验 一、实验目的 加深对MCS-51单片机中断系统基础知识的理解。 二、实验设备 Keil C单片机程序开发软件。 Proteus仿真软件 DP51-PROC单片机综合实验仪。 三、实验内容和步骤 内容: 利用外部中断输入引脚(以中断方式)控制步进电机的转动。要求:每产生1次中断,步进电机只能步进1步。 实验程序: 使用INT0的中断服务程序控制步进电机正向步进;使用INT1中断服务程序控制步进电机反向步进。 设计思路: ①主程序在完成对INT0和INT1的设置后,可进入死循环(等待中断请求)。 ②为便于实验观察和操作,设INT0和INT1中断触发方式为边沿。 ③步进电机的转动控制由外部中断的服务程序来实现。 ④当前步进电机的相位通电状态信息可以使用片内RAM中的一个字节单元来存储。 设计参考: ①主程序需要设置的中断控制位如下: IT0和IT1 外部中断触发方式控制 0=电平 1=边沿(下降沿) EX0和EX1 外部中断允许控制0=屏蔽 1=允许 PX0和PX1 中断优先级级别控制0=低级 1=高级 在同级别(PX0=PX1)时INT0的优先级高于INT1 EA 中断允许总控制0=屏蔽 1=允 许 ②外部中断服务程序的入口地址: 0003H 外部中断0 0013H 外部中断1 预习: 1)编写好实验程序。 2)根据编写的程序和实验步骤的要求制定调试仿真的操作方案。

实验单元电路: 1) 步进电机驱动电路。 步进电机共有4相,当以A →B →C →D →A →B …的顺序依次通电时,电机就会正转,若按相反的顺序依次通电,电机就会反转。每顺序切换一相(1步),电机旋转18°,切换的频率决定电机的转速(切换的频率不能超过电机的最大响应频率)。根据图 2.4中的电路,当BA (插孔)输入为高时,对应的A 相通电。 2) SW 电路 开关SW X 拨在下方时,输出端SWX 输出低电平,开关SW X 拨在上方时,输出端SWX 输出高电平。其中SW1和SW3具备消除抖动电路,这样,SW1或SW3每上下拨动一次,输出端产生单一的正脉冲(上升沿在前,下降沿在后)。 3) LED 和KEY 电路 步骤: 1) 在S : \ STUDY \ Keil 文件夹中新建Ex04文件夹(该文件夹用于保存本次实验的所 有内容),通过网上邻居将服务器上本次实验共享文件夹下的所有文件拷贝到S : \ STUDY \ Keil \ Ex04文件夹中。 2) 在Keil C 中创建一个新工程,新工程保存为S : \ STUDY \ Keil \ Ex04\Ex04.uv2,然 后选择单片机型号为Generic 中的8051。 图2.5 单脉冲电路原理图 +5V +5V 图2.4 步进电机驱动电路原理图 LED1 LED8 +5V 8 图2.6 LED 和KEY 电路 +5V 8

单片机矩阵键盘设计方案

1、设计原理 (1)如图14.2所示,用单片机的并行口P3连接4×4矩阵键盘,并以单片机的P3.0-P3.3各管脚作输入线,以单片机的P3.4-P3.7各管脚作输出线,在数码管上显示每个按键“0-F”的序号。 (2)键盘中对应按键的序号排列如图14.1所示。 2、参考电路 图14.2 4×4矩阵式键盘识别电路原理图 3、电路硬件说明 (1)在“单片机系统”区域中,把单片机的P3.0-P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1-M4,N1-N4端口上。 (2)在“单片机系统”区域中,把单片机的P0.0-P0.7端口连接到“静态数码显示模块”区域中的任何一个a-h端口上;要求:P0.0对应着a,P0.1对应着b,……,P0.7对应着h。 4、程序设计内容 (1)4×4矩阵键盘识别处理。 (2)每个按键都有它的行值和列值,行值和列值的组合就是识别这个按键的编码。矩阵的行线和列线分别通过两并行接口和CPU通信。键盘的一端(列线)通过电阻接VCC,而接地是通过程序输出数字“0”实现的。键盘处理程序的任务是:确定有无键按下,判断哪一个键按下,键的功能是什么?还要消除按键在闭合或断开时的抖动。两个并行口中,一个输出扫描码,使按键逐行动态接地;另一个并行口输入按键状态,由行扫描值和回馈信号共同形成键编码而识别按键,通过软件查表,查出该键的功能。 5、程序流程图(如图14.3所示) 6、汇编源程序 ;;;;;;;;;;定义单元;;;;;;;;;; COUNT EQU 30H ;;;;;;;;;;入口地址;;;;;;;;;;

ORG 0000H LJMP START ORG 0003H RETI ORG 000BH RETI ORG 0013H RETI ORG 001BH RETI ORG 0023H RETI ORG 002BH RETI ;;;;;;;;;;主程序入口;;;;;;;;;; ORG 0100H START: LCALL CHUSHIHUA LCALL PANDUAN LCALL XIANSHI LJMP START ;;;;;;;;;;初始化程序;;;;;;;;;;

矩阵键盘设计实验报告

南京林业大学 实验报告 基于AT89C51 单片机4x4矩阵键盘接口电路设计 课程机电一体化设计基础 院系机械电子工程学院 班级 学号 姓名

指导老师杨雨图 2013年9月26日

一、实验目的 1、掌握键盘接口的基本特点,了解独立键盘和矩 阵键盘的应用方法。 2、掌握键盘接口的硬件设计方法,软件程序设计 和贴士排错能力。 3、掌握利用Keil51软件对程序进行编译。 4、用Proteus软件绘制“矩阵键盘扫描”电路,并用测试程序进行仿真。 5、会根据实际功能,正确选择单片机功能接线,编制正确程序。对实验结果 能做出分析和解释,能写出符合规格的实验报告。 二、实验要求 通过实训,学生应达到以下几方面的要求: 素质要求 1.以积极认真的态度对待本次实训,遵章守纪、团结协作。 2.善于发现数字电路中存在的问题、分析问题、解决问题,努力培养独立 工作能力。 能力要求 1.模拟电路的理论知识 2.脉冲与数字电路的理念知识 3.通过模拟、数字电路实验有一定的动手能力 4.能熟练的编写8951单片机汇编程序 5.能够熟练的运用仿真软件进行仿真 三、实验工具 1、软件:Proteus软件、keil51。 2、硬件:PC机,串口线,并口线,单片机开发板 四、实验内容

1、掌握并理解“矩阵键盘扫描”的原理及制作,了解各元器件的参数及格 元器件的作用。 2、用keil51测试软件编写AT89C51单片机汇编程序 3、用Proteus软件绘制“矩阵键盘扫描”电路原理图。 4、运用仿真软件对电路进行仿真。 五.实验基本步骤 1、用Proteus绘制“矩阵键盘扫描”电路原理图。 2、编写程序使数码管显示当前闭合按键的键值。 3、利用Proteus软件的仿真功能对其进行仿真测试,观察数码管的显示状 态和按键开关的对应关系。 4、用keil51软件编写程序,并生成HEX文件。 5、根据绘制“矩阵键盘扫描”电路原理图,搭建相关硬件电路。 6、用通用编程器或ISP下载HEX程序到MCU。 7、检查验证结果。 六、实验具体内容 使用单片机的P1口与矩阵式键盘连接时,可以将P1口低4位的4条端口线定义为行线,P1口高4位的4条端口线定义为列线,形成4*4键盘,可以配置16个按键,将单片机P2口与七段数码管连接,当按下矩阵键盘任意键时,数码管显示该键所在的键号。 1、电路图

51单片机20个实验-代码详细

第一章单片机系统板说明 一、概述 单片机实验开发系统是一种多功能、高配置、高品质的MCS-51单片机教学与开发设备。适用于大学本科单片机教学、课程设计和毕业设计以及电子设计比赛。 该系统采用模块化设计思想,减小了系统面积,同时增加了可靠性,使得单片机实验开发系统能满足从简单的数字电路实验到复杂的数字系统设计实验,并能一直延伸到综合电子设计等创新性实验项目。该系统采用集成稳压电源供电,使电源系统的稳定性大大提高,同时又具备完备的保护措施。为适应市场上多种单片机器件的应用,该系统采用“单片机板+外围扩展板”结构,通过更换不同外围扩展板,可实验不同的单片机功能,适应了各院校不同的教学需求。 二、单片机板简介 本实验系统因为自带了MCS-51单片机系统,因此没有配置其他单片机板,但可以根据教学需要随时配置。以单片机板为母板,并且有I/O接口引出,可以很方便的完成所有实验。因此构成单片机实验系统。 1、主要技术参数 (1)MSC-51单片机板 板上配有ATMEL公司的STC89C51芯片。 STC89C51资源:32个I/O口;封装DIP40。 STC89C51开发软件:KEIL C51。 2、MSC-51单片机结构 (1)单片机板中央放置一块可插拔的DIP封装的STC89C51芯片。 (2)单片机板左上侧有一个串口,用于下载程序。 (3)单片机板的四周是所有I/O引脚的插孔,旁边标有I/0引脚的脚引。 (4)单片机板与各个模块配合使用时,可形成—个完整的实验系统。 三、母板简介 主要技术参数 (1)实验系统电源 实验系统置了集成稳压电源,使整个电源具有短路保护、过流保护功能,提高了实验的稳定性。 主板的右上角为电源总开关,当把220V交流电源线插入主板后,打开电源开关,主板

单片机设计矩阵键盘电子琴

课程设计任务书 课程名称单片机原理及应用课程设计 1.课程设计应达到的目的 本课程是继《单片机原理及应用B》课程之后,训练学生综合运用上述课程知识,进行单片机软件、硬件系统设计与调试,使学生加深对单片机结构、工作原理的理解,提高学生综合应用知识的能力、分析解决问题的能力和单片机最小应用系统的设计技能。通过课程设计,达到理论与实际应用相结合,增强学生对综合电子系统设计的理解,掌握单片机原理就应用的设计方法以及C51编程的能力,并能够在这个基础上进行实际项目的程序设计及软硬件调试,增强学生的工程实践能力。 2.课程设计题目及要求

带存储播放功能的简易电子琴设计 要求:利用行列式键盘和数码管,来控制并显示和产生不同频率的声音。其他扩展功能学生可自己添加,功能不限定与此。 3.课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕(1)了解相关理论知识,掌握基本的原理,理解相关特殊功能寄存器的设置。 (2)完成电路板的组装 (3)完成硬件电路的测试、以及软件的编程 (4)最终完成具体的课设任务。 4.主要参考文献 1.张洪润等.单片机应用设计200例.北京:北京航空航天大学出版社,2006 2. 胡汉才.单片机原理及其接口技术. 北京:清华大学出版社,2010 3.夏继强等.单片机实验与实践教程.北京:北京航空航天大学出版社,2006 4. 倪晓军等.单片机原理与接口技术教程.北京:清华大学出版社,2007 5(1)硬件方面:单片机。4*4行列式键盘,蜂鸣器,独立数码管,独立建。硬件部分采用逐列扫描,16个键位对应16个音,不断检测16键位,当某个键位被按下,先检测哪一列再检测哪个按键被按下,同时设置四个功能键,p1.0,p1.1播放歌曲,p1.2暂停,p1.3复位,可控制歌曲的播放。 插入图片 (2)音乐频率 一首音乐是许多不同的音阶组成的,而每个音阶对应着不同的频率,这样我们就可以利用不同的频率的组合,即可构成我们所想要的音乐了,当然对于单片机来产生不同的频率非常方便,我们可以利用单片机的定时/计数器T0来产生这样方波频率信号,因此,我们只要把一首歌曲的音阶对应频率关系弄正确即可。单片机12MHZ晶振,高中低音符与单片机计数T0相关的计数值如下表所示: 音符频率简码值(T值) 低3 M 330 64021 低4 FA 349 64103 低5 SO 392 64260 低6 LA 440 64400 低7 SI 494 64524 中 1 DO 523 64580 中 2 RE 587 64684 中 3 M 659 64777 中 4 FA 698 64820 中 5 SO 784 64898 中 6 LA 880 64968

课程设计-制作单片机的4X4矩阵键盘

课程设计-制作单片机的4X4矩阵键盘

目录 摘要.............................................. 错误!未定义书签。第一章硬件部分 (5) 第一节AT89C51 (5) 第二节4*4矩阵式键盘 (8) 第三节LED数码管 (11) 第四节硬件电路连接 (13) 第二章软件部分 (15) 第一节所用软件简介 (15) 第二节程序流程图 (18) 第三节程序 (20) 第三章仿真结果 (23) 心得体会 (26) 参考文献 (27)

第一章硬件部分 第一节AT89C51 AT89C51是一种带4K字节FLASH存储器(FPEROM—Flash Programmable and Erasable Read Only Memory)的低电压、高性能CMOS 8位微处理器,俗称单片机。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。引脚如图所示 AT89C5 图1 AT89C51管脚 图 AT89C51其具有以下特性: 与MCS-51 兼容 4K字节可编程FLASH存储器 寿命:1000写/擦循环 数据保留时间:10年

全静态工作:0Hz-24MHz 三级程序存储器锁定 128×8位内部RAM 32可编程I/O线 两个16位定时器/计数器 5个中断源 可编程串行通道 低功耗的闲置和掉电模式 片内振荡器和时钟电路 特性概述: AT89C51 提供以下标准功能:4k 字节Flash 闪速存储器,128字节内部RAM,32 个I/O 接口,两个16位定时/计数器,一个5向量两级中断结构,一个全双工串行通信口,片内振荡器及时钟电路。同时,AT89C51可降至0Hz的静态逻辑操作,并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作,但允许RAM,定时/计数器,串行通信口及中断系统继续工作。掉电方式保存RAM中的内容,但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。 管脚说明: VCC:供电电压。 GND:接地。 P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门电流。当P0口的管脚第一次写1时,被定义为高阻输入。P0能够用于外部程序数据存储器,它可以被定义为数据/地址的低八位。在FIASH编程时,P0 口作为原码输入口,当FIASH进行校验时,P0输出原码,此时P0外部必须接上拉电阻。 P1口:P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。在FLASH编程和校验时,P1口作为低八位地址接收。

51单片机实例(含详细代码说明)

1.闪烁灯 1.实验任务 如图4.1.1所示:在P1.0端口上接一个发光二极管L1,使L1在不停地一亮一灭,一亮一灭的时间间隔为0.2秒。 2.电路原理图 图4.1.1 3.系统板上硬件连线 把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。 4.程序设计内容 (1).延时程序的设计方法 作为单片机的指令的执行的时间是很短,数量大微秒级,因此,我们要 求的闪烁时间间隔为0.2秒,相对于微秒来说,相差太大,所以我们在 执行某一指令时,插入延时程序,来达到我们的要求,但这样的延时程 序是如何设计呢?下面具体介绍其原理:

如图4.1.1所示的石英晶体为12MHz,因此,1个机器周期为1微秒机器周期微秒 MOV R6,#20 2个 2 D1: MOV R7,#248 2个 2 2+2×248=498 20× DJNZ R7,$ 2个2×248 (498 DJNZ R6,D1 2个2×20=40 10002 因此,上面的延时程序时间为10.002ms。 由以上可知,当R6=10、R7=248时,延时5ms,R6=20、R7=248时, 延时10ms,以此为基本的计时单位。如本实验要求0.2秒=200ms, 10ms×R5=200ms,则R5=20,延时子程序如下: DELAY: MOV R5,#20 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET (2).输出控制 如图1所示,当P1.0端口输出高电平,即P1.0=1时,根据发光二极管 的单向导电性可知,这时发光二极管L1熄灭;当P1.0端口输出低电平, 即P1.0=0时,发光二极管L1亮;我们可以使用SETB P1.0指令使P1.0 端口输出高电平,使用CLR P1.0指令使P1.0端口输出低电平。 5.程序框图 如图4.1.2所示

单片机实验报告——矩阵键盘数码管显示

单片机实验报告 信息处理实验 实验二矩阵键盘 专业:电气工程及其自动化 指导老师:高哲 组员:明洪开张鸿伟张谦赵智奇 学号:152703117 \152703115\152703118\152703114室温:18 ℃日期:2017 年10 月25日

矩阵键盘 一、实验内容 1、编写程序,做到在键盘上每按一个键(0-F)用数码管将该建对应的名字显示出来。按其它键没有结果。 二、实验目的 1、学习独立式按键的查询识别方法。 2、非编码矩阵键盘的行反转法识别方法。 3、掌握键盘接口的基本特点,了解独立键盘和矩阵键盘的应用方法。 4、掌握键盘接口的硬件设计方法,软件程序设计和贴士排错能力。 5、掌握利用Keil51软件对程序进行编译。 6、会根据实际功能,正确选择单片机功能接线,编制正确程序。对实验结果 能做出分析和解释,能写出符合规格的实验报告。 三、实验原理 1、MCS51系列单片机的P0~P3口作为输入端口使用时必须先向端口写入“1”。 2、用查询方式检测按键时,要加入延时(通常采用软件延时10~20mS)以消除抖动。 3、识别键的闭合,通常采用行扫描法和行反转法。行扫描法是使键盘上某一行线为低电平,而其余行接高电平,然

后读取列值,如读列值中某位为低电平,表明有键按下,否则扫描下一行,直到扫完所有行。 行反转法识别闭合键时,要将行线接一并行口,先让它工作在输出方式,将列线也接到一个并行口,先让它工作于输入方式,程序使CPU通过输出端口在各行线上全部送低电平,然后读入列线值,如此时有某键被按下,则必定会使某一列线值为0。然后,程序对两个并行端口进行方式设置,使行线工作于输入方式,列线工作于输出方式,并将刚才读得的列线值从列线所接的并行端口输出,再读取行线上输入值,那么,在闭合键所在行线上的值必定为0。这样,当一个键被接下时,必定可以读得一对唯一的行线值和列线值。 由于51单片机的并口能够动态地改变输入输出方式,因此,矩阵键盘采用行反转法识别最为简便。 行反转法识别按键的过程是:首先,将4个行线作为输出,将其全部置0,4个列线作为输入,将其全部置1,也就是向P1口写入0xF0;假如此时没有人按键,从P1口读出的值应仍为0xF0;假如此时1、4、7、0四个键中有一个键被按下,则P1.6被拉低,从P1口读出的值为0xB0;为了确定是这四个键中哪一个被按下,可将刚才从P1口读出的数的低四位置1后再写入P1口,即将0xBF写入P1口,使P1.6为低,其余均为高,若此时被按下的键是“4”,则P1.1被拉低,从P1口读出的值为0xBE;这样,当只有一个键被按下时,每一个键只有唯一的反转码,事先为12个键的反转码建一个表,通过查表就可知道是哪个键被按下了。

51单片机矩阵键盘设计

湖南工业大学 课程设计 资料袋 电气与信息工程学院(系、部)2009--2010 学年第 1 学期课程名称单片机应用系统指导教师贺正芸 学生姓名专业班级电子信息科学与技术学号 题目4*4矩阵键盘 成绩起止日期2009 年11 月23 日~2009 年12 月04 日 目录清单 序号材料名称资料数量备注 1 课程设计任务书 2 课程设计说明书 3 课程设计图纸张 4 5 6

湖南工业大学 课程设计任务书 2009 —2010 学年第 1 学期 电气与信息工程学院(系、部)电子信息科学与技术专业班级 课程名称:单片机应用系统 设计题目:4*4矩阵键盘 完成期限:自2009 年11 月9 日至2009 年11 月20 日共 2 周 内容及任务 由P1.0—P1.3(列)和P1.4—P1.7(行)组成4*4矩阵键盘,P0口接LED静态显示电路。由于P0口内部无上拉电阻,因此必须外部接上上拉电阻,其阻值的选择可以根据LED 数码管发光电流及其亮度来决定,参考值为560欧姆。编写4*4键盘的驱动程序。 编写主程序,当按键按下时,能够在数码管显示器与按键的键值对应的数字。 进度安排 起止日期工作内容2009.11.23-2009.11.24 设计内容及基本原理 2009.11.25-2009.11.27 进行系统的软件设计,2009.11.28-2009.12.04 进行系统的硬件设计 主 要 参 考 资 料 [1] 欧伟明.单片机原理与应用. 电子工业出版社,2009年 指导教师(签字):年月日系(教研室)主任(签字):年月日

单片机应用系统 4*4矩阵键盘设计说明书 学生姓名 班级电科072 学号 成绩 指导教师(签字) 起止日期:2009 年11 月23 日至2009 年12 月4 日 电气与信息工程学院(部)

51单片机流水灯实验报告

51单片机流水灯试验 一、实验目的 1.了解51单片机的引脚结构。 2.根据所学汇编语言编写代码实现LED灯的流水功能。 3.利用开发板下载hex文件后验证功能。 二、实验器材 个人电脑,80c51单片机,开发板 三、实验原理 单片机流水的实质是单片机各引脚在规定的时间逐个上电,使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程,实验中使用了单片机的P2端口,对8个LED灯进行控制,要实现逐个亮灯即将P2的各端口逐一置零,中间使用时间间隔隔开各灯的亮灭。使用rl或rr a实现位的转换。 A寄存器的位经过rr a之后转换如下所示: 然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口,不断循环下去,便实现了逐位置一操作。 四、实验电路图

五、通过仿真实验正确性 代码如下:ORG 0 MOV A,#00000001B LOOP:MOV P2,A RL A ACALL DELAY SJMP LOOP DELAY:MOV R1,#255 DEL2:MOV R2,#250 DEL1:DJNZ R2,DEL1 DJNZ R1,DEL2 RET End 实验结果:

六、实验总结 这次试验我通过Proteus仿真实现对流水灯功能的实现。受益匪浅,对80c51的功能和结构有了深层次的了解,我深刻的明白,要想完全了解c51还有一定距离,但我会一如既往的同困难作斗争。在实验中,我遇到了不少困难,比如不知道怎么将程序写进单片机中,写好程序的却总出错,不知道什么原因,原来没有生成hex文件。这些错误令我明白以后在试验中要步步细心,避免出错。

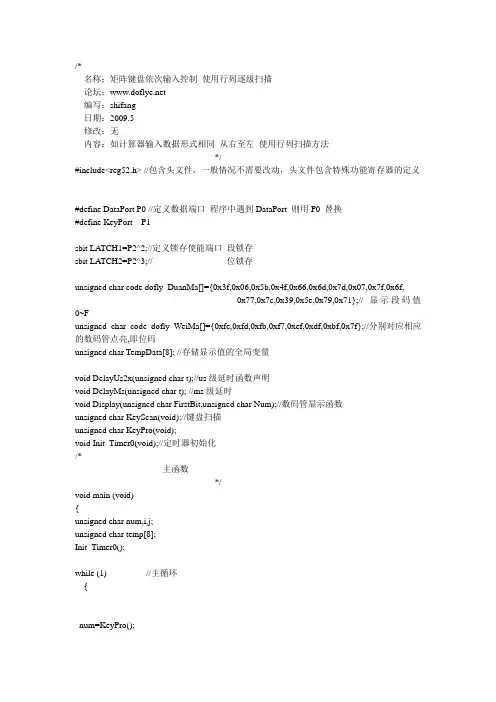

51单片机矩阵键盘扫描程序
