搅拌器毕业设计说明书(C)
JZC750混凝土搅拌机毕业设计说明书
目录摘要 (1)ABSTRACT (3)第一章绪论. (3)1.1混凝土搅拌机概述 (3)1.2国内外的研究现状 (4)第二章混凝土搅拌机简介. (6)2.1混凝土搅拌机的分类 (6)2.2型号 (6)2.3搅拌主机的详细说明 (6)2.3.1搅拌机盖 (7)2.3.2搅拌桶体 (7)2.3.3搅拌装置 (7)2.3.4轴端密封 (7)2.3.5衬板 (7)2.3.6卸料门 (7)2.4搅拌主机类型选择 (8)2.4.1自落式混凝土搅拌机 (8)2.4.2强制式混凝土搅拌机 (9)第三章设计方案拟定 (11)3.1原始数据 (11)3.2设计的总体要求 (11)3.3设计大纲 (11)3.3.1设计原则 (11)3.4搅拌机选型的确定 (11)3.5毕业设计的意义 (13)第四章设计方案拟定 (14)4.1搅拌机的作用 (14)4.2搅拌机的工作原理 (14)4.3搅拌机的结构 (14)4.3.1电动机的选择 (15)4.3.2联轴器的选择 (16)4.3.3轴承的选择 (16)4.3.4键的选择 (16)4.3.5搅拌轴的选择 (17)4.3.6机座的选择 (17)4.3.7搅拌器的选择 (18)第五章设计方案拟定 (20)5.1搅拌桶的设计 (20)5.1.1搅拌桶的尺寸设计 (20)5.1.2开孔补强 (21)5.2料斗的设计 (22)设计总结 (23)参考文献 (24)致谢 (25)外文翻译 (26)混凝土搅拌机结构设计摘要：随着我国经济建设和科学技术的迅速发展，基础性建设规模的不断扩大和生产自动化更多的用于生产，建筑机械在经济建设中起着越来越重要的作用。
混凝土搅拌设备是建筑机械中的一个重要代表，它是混凝土生产的一个关键设备。
由于混凝土搅拌设备的工作对象是砂石和水泥等混合料，并且用量大，工作环境恶劣。
因此混凝土搅拌设备在向高技术、高效能、自动化、智能化的方向发展有很大的必要性。
本次设计主要包含搅拌桶的设计、料斗的设计等。
小型混凝土搅拌机毕业设计
小型混凝土搅拌机毕业设计设计背景：混凝土是建筑工程中常用的材料之一，搅拌机是混凝土搅拌的主要设备之一、目前市场上的混凝土搅拌机大多体积庞大，操作复杂，不适合一些小型建筑工地使用。
因此，本设计旨在设计一种小型混凝土搅拌机，满足小型建筑工地对混凝土搅拌的需求。
设计原理：小型混凝土搅拌机的设计原理是通过旋转搅拌罐体和搅拌叶片，使混凝土均匀混合。
搅拌罐体采用特殊的结构设计，以提高混凝土的搅拌效果。
搅拌机主要由电机、减速机和搅拌罐体组成。
电机提供动力，减速机降低电机的转速，并通过轴传动将动力传递给搅拌叶片，从而实现混凝土的搅拌。
设计步骤：1.确定设计要求：根据小型建筑工地对混凝土搅拌的需求，确定搅拌机的容量、转速和功率等设计要求。
2.选取电机和减速机：根据设计要求选取合适的电机和减速机。
电机的功率应能满足混凝土搅拌的需要，而减速机的传动比要能使电机输出的转速适合搅拌叶片的旋转速度。
3.设计搅拌罐体和搅拌叶片：根据搅拌机的容量和混凝土的搅拌效果要求，设计合适的搅拌罐体和搅拌叶片。
搅拌罐体应具有合适的形状和内部结构，以提高混凝土的搅拌效果。
4.设计传动系统：根据电机和减速机的选取结果，设计合适的传动系统，将动力传递给搅拌叶片，实现混凝土的搅拌。
5.制造和安装：根据设计结果，制造搅拌机的各个部件，并进行安装和调试。
6.性能测试和评价：对设计的小型混凝土搅拌机进行性能测试，包括搅拌效果、转速稳定性和能耗等方面的评价。
设计特点：1.小型化：相比市场上的混凝土搅拌机，本设计的搅拌机体积更小，便于在小型建筑工地使用。
2.简化操作：本设计的搅拌机操作简单，方便工人使用。
3.搅拌效果好：通过特殊的搅拌罐体和搅拌叶片设计，搅拌效果更好，混凝土搅拌均匀。
总结：通过设计一款小型混凝土搅拌机，能够满足小型建筑工地对混凝土搅拌的需求。
这对于提高小型建筑工地的施工效率，降低人力成本具有重要意义。
同时，本设计可以为混凝土搅拌机的技术创新提供参考和借鉴。
搅拌机说明书格式范文
搅拌机说明书格式范文嗨，亲爱的小伙伴！欢迎你拥有我们超棒的搅拌机，它就像一个小小的魔法厨房助手，能为你做出各种美味又健康的东西呢。
下面就来好好了解一下这个神奇的小电器吧。
一、外观与部件。
1. 主体。
咱们的搅拌机主体看起来就很结实又时尚，它可是搅拌机的核心部分，所有的搅拌魔法都在这里发生哦。
它的外壳一般是[材质]的，不仅手感好，还很容易清洁，沾了点污渍什么的，用湿布一擦就干净啦。
2. 搅拌杯。
这个透明的搅拌杯就像是一个透明的魔法小罐子。
它是用[材质]做的，质量特别好，很结实，不会轻易破裂。
而且它是透明的，你可以清楚地看到里面的食材在搅拌过程中的奇妙变化，是不是很有趣呢？杯身上还有刻度标识，如果你想做个精确的果汁或者奶昔，按照刻度放食材就可以啦，简单又方便。
3. 刀头。
刀头可是搅拌机的“秘密武器”哦！一般是由[数量]个锋利的刀片组成，这些刀片是用优质的不锈钢打造的，超级锋利。
就像一群小武士，不管是硬邦邦的冰块，还是坚韧的水果纤维，都能轻松切碎。
不过在清洗的时候可得小心点，别被它的锋利给伤到小手啦。
4. 盖子。
盖子就像搅拌杯的小帽子，它的密封性特别好。
当搅拌机开始工作的时候，它能紧紧地盖住杯子，不让里面的东西溅出来。
而且盖子上还有个小加料口，要是你在搅拌过程中突然想加点蜂蜜或者糖什么的，直接从这个小口子加进去就好，不用把整个盖子都打开，是不是很贴心呢？二、功能介绍。
1. 搅拌功能。
这是搅拌机最基本也是最厉害的功能啦。
不管你是想做一杯新鲜的果汁，把水果切成小块放进搅拌杯，加入适量的水或者牛奶，然后盖上盖子，按下搅拌按钮，几秒钟的时间，一杯美味的果汁就做好了。
如果想做蔬菜汁也是一样的操作哦。
还有奶昔，把你喜欢的水果和冰淇淋或者酸奶放进去，搅拌一下，哇，那口感就像在吃云朵一样，绵密又香甜。
2. 碎冰功能。
夏天的时候，这个功能可就太实用了。
想喝冰爽的冰沙吗？把冰块放进搅拌杯，选择碎冰功能，那些冰块在刀头的快速旋转下，很快就变成了细腻的冰沙。

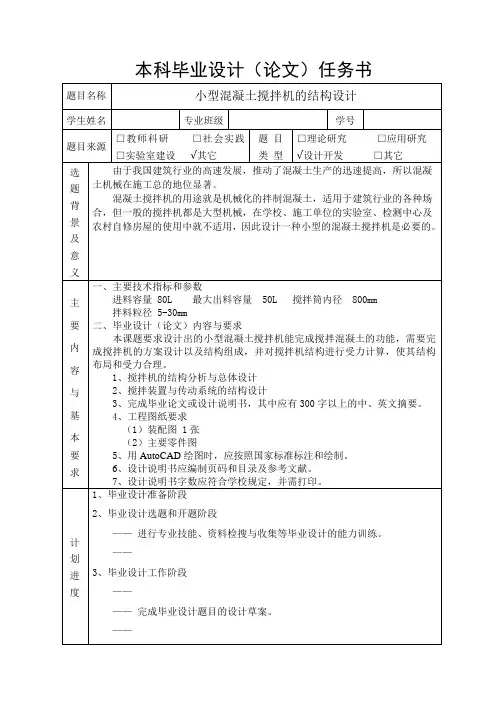

毕业设计(论文)任务书---小型混凝土搅拌机[管理资料]
![毕业设计(论文)任务书---小型混凝土搅拌机[管理资料]](https://img.taocdn.com/s3/m/b8a3d5c35a8102d277a22fb0.png)
2、搅拌装置与传动系统的结构设计
3、完成毕业论文或设计说明书，其中应有300字以上的中、英文摘要。
4、工程图纸要求
（1）装配图1张
（2）主要零件图
5、用AutoCAD绘图时，应按照国家标准标注和绘制。
6、设计说明书应编制页码和目录及参考文献。
7、设计说明书字数应符合学校规定，并需打印。
本科毕业设计（论文）任务书
题目名称
小型混凝土搅拌机的结构设计
学生姓名
专业班级
学号
题目来源
□教师科研 □社会实践□实验室建设√其它
题 目 类 型
□理论研究 □应用研究
√设计开发 □其它
选题背景及意义
由于我国建筑行业的高速发展，推动了混凝土生产的迅速提高，所以混凝土机械在施工总的地位显著。
混凝土搅拌机的用途就是机械化的拌制混凝土，适用于建筑行业的各种场合，但一般的搅拌机都是大型机械，在学校、施工单位的实验室、检测中心及农村自修房屋的使用中就不适用，因此设计一种小型的混凝土搅拌机是必要的。
1、毕业设计开题报告；
2、毕业设计论文；
3、装配图一套；
4、主要零件图
主要参考文献
1、濮良贵，纪名刚．机械设计．高等教育出版社，
2、机械设计课程设计.黄珊秋主编.机械工业出版社.1999
3、机械设计课程设计图册.龚桂义主编.高等教育出版社.1990
4、机械设计常用标准.山东大学机械学院.机械原理零件教研室.1999，
5、机械零件设计手册.东北大学《机械零件设计手册》编写组.冶金工业出版社.1994
以上内容由指导教师填写
指导教师
签 字
教师姓名：
机械搅拌生物反应器课程设计说明书
1
生物工程设备课程设计
70m3 机械搅拌生物反应器课程设计说明书正文
一 设计方案的分析和拟定
设计的发酵罐公称容积为 70m³ 。发酵罐主要由罐体和冷却蛇管，以及搅拌 装置， 传动装置,轴封装置， 人孔和其它的一些附件组成。 这次设计就是要对 70m3 通风发酵罐的几何尺寸进行计算；考虑压力，温度，腐蚀因素，选择罐体材料， 确定罐体外形、 罐体和封头的壁厚；根据设计任务的传热面积进行冷却装置的设 计、计算；根据上面的一系列计算选择适合的搅拌装置，传动装置，和人孔等一 些附件的确定,完成整个装备图，完成这次设计。 设计包含设计说明书和装配图二部分，装配图应包含总图和部分截面图，选 用计算机辅助作图，装配图的要求按照工程制图的指标严格制作。说明书主要是 记录设计的思路和过程以及相关参考依据。 根据设计任务，汇总相关设计条件如下表： 表 设计条件 项目及代号 工作压力 设计压力 发酵温度 设计温度 冷却方式 发酵液密度 装料系数 参数及结果 0.2MPa 0.22MPa 不高于 121℃ 120℃ 蛇管冷却 1076kg/m³ 0.75 备注 设计任务要求 计算 设计任务要求 由工艺条件确定 由工艺条件确定 设计任务要求 设计任务要求
3
生物工程设备课程设计
发酵液高度 Hf=h+ha=6.38+0.84=7.22m 2.1.2 厚度计算 （1）筒体设计厚度 δd 计算厚度计算式：
2 Pc
t
Pc D1
式中， Pc—— 计算压力，罐体内最大工作压力 P0=0.2MPa ，取设计压力 P=0.2×1.1=0.22MPa。 装满液体时， 筒体内任一点静压强 P=P0+ρgx， 取 x 极限值， 即 x=H0+ha=8.84m 。 g 取 9.87N/kg 。 则 筒 体 底 部 液 柱 静 压 强 P=1076×9.87×8.84÷10^6=0.094MPa，超过设计压力的 5%，因此计算压力 Pc 应 计算液柱静压力在内，即 Pc=0.22+0.094=0. 314MPa； [ς]t—— 材料在设计温度下的许用应力，根绝设计任务的要求，选用 16MnR 钢，在温度低于 150℃时，其许用应力为 170MPa； φ——焊接接头系数，取 0.85（双面对接焊，局部无损伤害） ； 得到筒体计算厚度
立式搅拌机设计说明书
立式搅拌机设计说明书1. 引言立式搅拌机是一种常用于工业生产中的搅拌设备，广泛应用于化工、制药、食品等领域。
本设计说明书旨在介绍立式搅拌机的设计原理、结构组成、工作原理以及操作注意事项。
2. 设计原理立式搅拌机的设计原理基于液体的物理运动学和流体力学理论。
通过搅拌机内部的搅拌装置，将液体进行强烈的剪切、混合和搅拌，以实现溶解、混合均匀等目的。
3. 结构组成立式搅拌机主要由以下几个部分组成：3.1 搅拌罐搅拌罐是储存液体并进行搅拌的容器。
通常采用不锈钢材料制成，具有良好的耐腐蚀性和耐高温性。
搅拌罐通常有搅拌装置的安装孔和出料口。
3.2 搅拌装置搅拌装置负责将液体进行搅拌、剪切和混合。
一般由电机、轴承、搅拌叶片等部件组成。
搅拌叶片有不同的形状和数量，可根据工艺要求进行选择。
3.3 电机和传动装置电机是搅拌机的动力来源，一般选择功率适当的交流电动机。
传动装置将电机的动力传递给搅拌装置，通常采用皮带传动、链传动或直接驱动等方式。
3.4 控制系统控制系统用于控制搅拌机的启停、转速调节等操作。
通常包括电气控制箱、按钮、指示灯等部件，使操作者可以方便地控制搅拌机的运行状态。
4. 工作原理立式搅拌机的工作原理如下：1. 将搅拌罐内的液体装入搅拌罐；2. 启动电机，通过传动装置将动力传递给搅拌装置； 3. 搅拌装置开始旋转，搅拌叶片剪切、混合和搅拌液体； 4. 根据需要调节搅拌机的转速，以实现不同的搅拌效果； 5. 停止操作时，关闭电机和搅拌装置，将剩余液体流出搅拌罐。
5. 操作注意事项在使用立式搅拌机时，需要注意以下事项：5.1 安全操作•操作人员应了解搅拌机的工作原理和操作规程，严禁擅自改动搅拌机的任何部件。
•在操作前，确保搅拌机处于停止状态，并切断电源，确保安全。
•佩戴适当的防护设备，如防护眼镜、手套等。
5.2 搅拌容器•在搅拌过程中，液体会发生剧烈的运动，请使用具有足够容积和结构强度的搅拌罐。
•严禁超载使用搅拌罐，以免造成事故。
粉料搅拌器毕业设计
哈尔滨理工大学荣成学院专科生毕业设计题目：专业年级：学生姓名：学号：指导教师：哈尔滨理工大学荣成学院完成时间：年月日哈尔滨理工大学荣成学院专科生毕业设计（论文）评语哈尔滨理工大学荣成学院专科生毕业设计（论文）任务书第一章绪论 (7)1.1课题的意义 (7)1.2国外水平及发展趋势 (7)1.3国内水平及发展趋势 (10)第二章稳定土厂拌设备简介 (11)2.1 稳定土厂拌设备的用途和和分类 (11)2.1.1稳定土厂拌设备的用途 (11)2.1.2稳定土厂拌设备的分类。
(12)2.2稳定土厂拌设备的结构与工作原理 (13)2.3稳定土厂拌设备的基本特点与要求 (14)2.4稳定土厂拌设备的发展方向与趋势 (16)2.4.1常见国内外的稳定土厂拌设备的比较 (16)2.4.2国内市场主导产品使用中存在的问题 (17)2.4.3稳定土厂拌设备结构的发展方向 (18)第三章稳定土厂拌设备的总体设计 (20)3.1稳定土厂拌设备的总体计算与参数确定 (20)3.2稳定土厂拌设备的结构组成 (21)3.2.1集料配给系统 (21)3.2.2粉料配料系统 (23)3.2.3供水系统 (24)3.2.4搅拌机 (25)3.2.5成品料皮带输送机 (26)3.2.6电气系统 (26)第四章稳定土厂拌设备搅拌机的设计与计算 (27)4.1搅拌机传动方式的选择 (27)4.2搅拌机变速箱齿轮的设计与计算 (28)4.3搅拌机的设计与计算 (36)4.3.1搅拌机性能参数的确定与计算 (36)4.3.2搅拌轴的设计与计算 (42)4.3.3轴上轴承的选用与校核 (44)4.3.4滚子链传动的设计与计算 (46)4.3.5滚子链轮的设计与计算 (48)第五章稳定土厂拌设备的使用与维修 (51)5.1稳定土厂拌设备的使用技术与操作 (51)5.2稳定土厂拌设备的维修与保养 (52)5.3稳定土厂拌设备常见故障分析与处理 (53)结束语 (56)致谢 (58)参考文献 (59)第一章绪论1.1课题的意义在我国的公路建设中，为了满足交通量和车辆负载日益增长的需要，对道路的整体强度、水稳性以及平整度等质量要求越来越高。
搅拌机说明书格式范文
搅拌机说明书格式范文嗨，朋友！欢迎你拥有咱们这台超棒的搅拌机，它可是能帮你在厨房大展身手的得力助手呢！一、外观和部件。
来瞅瞅这搅拌机的外观吧。
它有着时尚又简洁的造型，放在厨房的台面上就像一个酷炫的小战士。
咱们看看它的部件：1. 搅拌杯：这可是核心部件啦，透明的杯子可以让你清楚地看到里面食材搅拌的过程，就像一个小小的美食魔法世界。
而且它的容量可不小，足够你制作各种美味饮品或者食物糊啦。
2. 搅拌刀头：哇哦，这个刀头可厉害着呢！它有好几片锋利的刀片，就像一群小牙齿，不管是软乎乎的水果，还是稍微有点硬的坚果，在它面前都得乖乖听话，被搅打得粉碎。
3. 主机：这是搅拌机的大脑，所有的动力都来自这里。
主机上面有一些简单又明了的按钮，操作起来超级方便。
二、功能介绍。
1. 搅拌功能。
这搅拌机搅拌起来那叫一个快准狠。
把你想要搅拌的东西放进搅拌杯里，比如你想做一杯美味的香蕉奶昔。
把香蕉切段放进去，再倒入牛奶，按下搅拌按钮，就听到“嗡嗡嗡”的声音，就像搅拌机在欢快地唱歌。
几秒钟的功夫，原本块状的香蕉和牛奶就变成了细腻丝滑的奶昔，就像魔法一样！它还能搅拌蔬菜呢。
如果你想做个健康的蔬菜汁，把胡萝卜、芹菜之类的扔进去，一会儿就变成一杯富含营养的绿色（或者橙色）能量汁了。
2. 碎冰功能。
夏天的时候，这个功能可就太赞了。
想要一杯冰爽的沙冰吗？把冰块放进搅拌杯，开启碎冰功能，那些冰块瞬间就被打得碎碎的，再加上你喜欢的果汁或者水果块，一杯清凉可口的沙冰就诞生了。
那冰爽的感觉就像在舌尖上开了一场冰雪派对。
3. 绞肉功能。
没想到吧，这搅拌机还能绞肉呢。
如果你想自己做个肉饼或者饺子馅，把肉切成小块放进搅拌杯，按动绞肉按钮，很快，那些肉块就变成了肉末。
不过要注意哦，绞肉的时候不要放太多肉一次，要给刀头足够的空间施展它的魔法。
三、使用方法。
1. 准备工作。
在使用之前，先把搅拌机放在一个平稳的台面上，确保它不会在工作的时候晃动或者摔倒。
然后检查一下搅拌杯和主机的连接是否紧密，就像给它们一个紧紧的拥抱一样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章绪论搅拌可以使两种或多种不同的物质在彼此之中互相分散，从而达到均匀混合；也可以加速传热和传质过程。
在工业生产中，搅拌操作时从化学工业开始的，围绕食品、纤维、造纸、石油、水处理等，作为工艺过程的一部分而被广泛应用。
搅拌操作分为机械搅拌与气流搅拌。
气流搅拌是利用气体鼓泡通过液体层，对液体产生搅拌作用，或使气泡群一密集状态上升借所谓上升作用促进液体产生对流循环。
与机械搅拌相比，仅气泡的作用对液体进行的搅拌时比较弱的，对于几千毫帕·秒以上的高粘度液体是难于使用的。
但气流搅拌无运动部件，所以在处理腐蚀性液体，高温高压条件下的反应液体的搅拌时比较便利的。
在工业生产中，大多数的搅拌操作均系机械搅拌，以中、低压立式钢制容器的搅拌设备为主。
搅拌设备主要由搅拌装置、轴封和搅拌罐三大部分组成。
其结构形式如下：（结构图）第一节搅拌设备在工业生产中的应用范围很广，尤其是化学工业中，很多的化工生产都或多或少地应用着搅拌操作。
搅拌设备在许多场合时作为反应器来应用的。
例如在三大合成材料的生产中，搅拌设备作为反应器约占反应器总数的99%。
搅拌设备的应用范围之所以这样广泛，还因搅拌设备操作条件（如浓度、温度、停留时间等）的可控范围较广，又能适应多样化的生产。
搅拌设备的作用如下：①使物料混合均匀；②使气体在液相中很好的分散；③使固体粒子（如催化剂）在液相中均匀的悬浮；④使不相溶的另一液相均匀悬浮或充分乳化；⑤强化相间的传质（如吸收等）；⑥强化传热。
搅拌设备在石油化工生产中被用于物料混合、溶解、传热、植被悬浮液、聚合反应、制备催化剂等。
例如石油工业中，异种原油的混合调整和精制，汽油中添加四乙基铅等添加物而进行混合使原料液或产品均匀化。
化工生产中，制造苯乙烯、乙烯、高压聚乙烯、聚丙烯、合成橡胶、苯胺燃料和油漆颜料等工艺过程，都装备着各种型式的搅拌设备。
第二节搅拌物料的种类及特性搅拌物料的种类主要是指流体。
在流体力学中，把流体分为牛顿型和非牛顿型。
非牛顿型流体又分为宾汉塑性流体、假塑性流体和胀塑性流体。
在搅拌设备中由于搅拌器的作用，而使流体运动。
第三节搅拌装置的安装形式搅拌设备可以从不同的角度进行分类，如按工艺用途分、搅拌器结构形式分或按搅拌装置的安装形式分等。
一下仅就搅拌装置的各种安装形式进行分类说明。
一、立式容器中心搅拌将搅拌装置安装在历史设备筒体的中心线上，驱动方式一般为皮带传动和齿轮传动，用普通电机直接联接。
一般认为功率3.7kW一下为小型，5.5~22kW为中型。
本次设计中所采用的电机功率为18.5kW，故为中型电机。
二、偏心式搅拌搅拌装置在立式容器上偏心安装，能防止液体在搅拌器附近产生“圆柱状回转区”，可以产生与加挡板时相近似的搅拌效果。
搅拌中心偏离容器中心，会使液流在各店所处压力不同，因而使液层间相对运动加强，增加了液层间的湍动，使搅拌效果得到明显的提高。
但偏心搅拌容易引起振动，一般用于小型设备上比较适合。
三、倾斜式搅拌为了防止涡流的产生，对简单的圆筒形或方形敞开的立式设备，可将搅拌器用甲板或卡盘直接安装在设备筒体的上缘，搅拌轴封斜插入筒体内。
此种搅拌设备的搅拌器小型、轻便、结构简单，操作容易，应用范围广。
一般采用的功率为0.1~22kW，使用一层或两层桨叶，转速为36~300r/min，常用于药品等稀释、溶解、分散、调和及pH值的调整等。
四、底搅拌搅拌装置在设备的底部，称为底搅拌设备。
底搅拌设备的优点是：搅拌轴短、细，无中间轴承；可用机械密封；易维护、检修、寿命长。
底搅拌比上搅拌的轴短而细，轴的稳定性好，既节省原料又节省加工费，而且降低了安装要求。
所需的检修空间比上搅拌小，避免了长轴吊装工作，有利于厂房的合理排列和充分利用。
由于把笨重的减速机装置和动力装置安放在地面基础上，从而改善了封头的受力状态，同时也便于这些装置的维护和检修。
底搅拌虽然有上述优点，但也有缺点，突出的问题是叶轮下部至轴封处的轴上常有固体物料粘积，时间一长，变成小团物料，混入产品中影响产品质量。
为此需用一定量的室温溶剂注入其间，注入速度应大于聚合物颗粒的沉降速度，以防止聚合物沉降结块。
另外，检修搅拌器和轴封时，一般均需将腹内物料排净。
五、卧式容器搅拌搅拌器安装在卧式容器上面，壳降低设备的安装高度，提高搅拌设备的抗震性，改进悬浮液的状态等。
可用于搅拌气液非均相系的物料，例如充气搅拌就是采用卧式容器搅拌设备的。
六、卧式双轴搅拌搅拌器安装在两根平行的轴上，两根轴上的搅拌叶轮不同，轴速也不等，这种搅拌设备主要用于高黏液体。
采用卧式双轴搅拌设备的目的是要获得自清洁效果。
七、旁入式搅拌旁入式搅拌设备是将搅拌装置安装在设备筒体的侧壁上，所以轴封结构是罪费脑筋的。
旁入式搅拌设备，一般用于防止原油储罐泥浆的堆积，用于重油、汽油等的石油制品的均匀搅拌，用于各种液体的混合和防止沉降等。
八、组合式搅拌有时为了提高混合效率，需要将两种或两种以上形式不同、转速不同的搅拌器组合起来使用，称为组合式搅拌设备。
第二章 搅拌罐结构设计第一节 罐体的尺寸确定及结构选型 （一）筒体及封头型式选择圆柱形筒体，采用标准椭圆形封头 （二）确定内筒体和封头的直径发酵罐类设备长径比取值范围是1.7~2.5，综合考虑罐体长径比对搅拌功率、传热以及物料特性的影响选取/ 2.5i H D =根据工艺要求，装料系数0.7η=，罐体全容积39V m =，罐体公称容积（操作时盛装物料的容积）390.7 6.3g V V mη=∙=⨯=。
初算筒体直径iii D H D H D V 442ππ=≈34ηπigi D H V D ≈即mD i66.17.05.214.33.643≈⨯⨯⨯=圆整到公称直径系列，去mmDN 1700=。
封头取与内筒体相同内经，封头直边高度mmh 402=，（三）确定内筒体高度H 当mmh mm DN40,17002==时，查《化工设备机械基础》表16-6得封头的容积30.734v m =224(90.734) 3.643.14 1.74iV vH mD π--===⨯，取 3.7Hm=核算/i HD 与η/ 3.7/1.7 2.18i H D ==，该值处于1.7~2.5之间，故合理。
226.30.69'1.7 3.70.73444g gi V V V D H vηππ====+⨯⨯+该值接近0.7，故也是合理的。
（四）选取夹套直径表1 夹套直径与内通体直径的关系 内筒径,i D m m 500~600 700~1800 2000~3000夹套,jDm m50i D +100i D +200i D +由表1，取10017001001800ji DD m m=+=+=。
夹套封头也采用标准椭圆形，并与夹套筒体取相同直径 （六）校核传热面积工艺要求传热面积为211m ，查《化工设备机械基础》表16-6得内筒体封头表面积23.34,3.7iAm m=高筒体表面积为21 3.7 3.14 1.7 3.719.75i A D mπ=⨯=⨯⨯=总传热面积为3.1419.7523.0911A =+=>故满足工艺要求。
第二节 内筒体及夹套的壁厚计算 （一）选择材料，确定设计压力按照《钢制压力容器》（15098G B -）规定，决定选用0189C r N i 高合金钢板，该板材在150C 一下的许用应力由《过程设备设计》附表1D 查取，[]103tM Paσ=，常温屈服极限137sM Paσ=。
计算夹套内压介质密度31000/kg mρ=液柱静压力100010 3.70.037gH MPa ρ=⨯⨯=最高压力m ax0.5P M Pa=设计压力max 1.10.55P P M Pa==所以0.0375%0.0275gHMPa P MPa ρ=>=故计算压力0.550.0370.587cP P gH M Paρ=+=+=内筒体和底封头既受内压作用又受外压作用，按内压则取0.587c P M Pa =，按外压则取0.5c P M Pa=（三）夹套筒体和夹套封头厚度计算 夹套材料选择235Q B -热轧钢板，其235,[]113tsM Pa M Paσσ==夹套筒体计算壁厚j δ2[]c j j tcP D P δσϕ=-夹套采用双面焊，局部探伤检查，查《过程设备设计》表4-3得0.85ϕ=则0.551800 5.1721130.850.55j m mδ⨯==⨯⨯-查《过程设备设计》表4-2取钢板厚度负偏差10.8C m m =，对于不锈钢，当介质的腐蚀性极微时，可取腐蚀裕量20C =，对于碳钢取腐蚀裕量22C m m=，故内筒体厚度附加量120.8aC C C m m=+=，夹套厚度附加量12 2.8b C C C m m=+=。
根据钢板规格，取夹套筒体名义厚度14njm mδ=。
夹套封头计算壁厚kjδ为0.5518005.162[]0.521130.850.50.55c jkj tcP D m mP δσ⨯===-⨯⨯-⨯取厚度附加量 2.8Cm m=，确定取夹套封头壁厚与夹套筒体壁厚相同。
（四）内筒体壁厚计算 ①按承受0.587M P a 内压计算焊缝系数同夹套，则内筒体计算壁厚为：0.5871700 5.722[]21030.850.587c j tcP D m mP δσϕ⨯===-⨯⨯-②按承受0.55M P a 外压计算 设内筒体名义厚度12n m mδ=，则120.811.2en aC m mδδ=-=-=，内筒体外径21700211.21722.4oi n D D m mδ=+=+⨯=。
内筒体计算长度112800(42512)2945.733jL H h m m=+=++=。
则/ 1.71oL D =，/153.79o e D δ=，由《过程设备设计》图4-6查得0.0004A =，图4-9查得50B M Pa =，此时许用外压[]P 为：5011.2[]0.330.551722.4e oB P M Pa M Pa D δ⨯===<不满足强度要求，再假设16nm mδ=，则160.815.2n a e C mmδδ=-=-=，21700215.21730.4o i n D D m mδ=+=+⨯=，内筒体计算长度112800(42516)294733j L H h m m=+=++=则/ 1.7oL D =，/113.84o e D δ=查《过程设备设计》图4-6得0.0006A =,图4-9得60B M P a=，此时许用外压为：6015.2[]0.5620.551730.4e oB P M Pa M PaD δ⨯===>故取内筒体壁厚16nm mδ=可以满足强度要求。
（五）考虑到加工制造方便，取封头与夹套筒体等厚，即取封头名义厚度16nkm mδ=。
