行扫描电路常见击穿短路元件:行输出管和行输出变压器,其中行输出管集电极与发射极之间击穿`行输出变压器初级与地之间击穿及绕组局部短路是造成开关电源电压输出端只有开机瞬间电压的最常见原因。

行扫描常见开路元件有:行输出管集电极供电的10欧以下1W以上保险电阻`行推动管集电极供电中的3。3~10千欧或3~5W电阻`视频或行扫描集成电路行启动引脚供电中的6。8~10千欧/5W左右保险兼降压电阻。

行扫描电路中最常见接触不良的元件有:行频电位器接触不良造成的行频不正常`行输出变压器中的加速极电位器与聚焦极电位器接触不良,形成的亮度低`散焦。

1行扫描故障电路引起现象

行扫描电路的任务是:产生水平方向偏转磁场;提供显象管发光所需的灯丝`加速极`聚焦极`阳极电压`字符电路和彩色解码电路所需的行逆成脉冲。有的机型还要产生视频所需的+180~+205V电压,场扫描电路+24~+28V电压:公共通道所需+12V`+8V电压。

(1)行偏转线圈开路,出现水平一条直线。

(2)无灯丝电压或无加速极阳极电压,引起无光栅`无图象`无伴音`无字符显示`小信号工作电源由开关电源提供的少数伴音正常;灯丝电压低造成亮度低,同时还会造

成显象管老化。

(3)加速极电压低引起亮度低,加速极电压高引起亮度高带回扫线,加速极电压不稳定会引起亮度忽高呼低,加速极无电压引起无光栅,无字符,伴音正常。

(4)聚焦极电压高或低引起聚焦不良,主要表现是无信号时嘈点颗粒大或模糊一片,有信号是图象与字符模糊不清,相是罩着一层雾一样。

(5)阳极电压低引起光栅及图象幅度大,亮度下降,且其幅度受图象内容的影响大小收缩,阳极电压过高引起高压帽打火,水平幅度缩窄。

(6)+180~+240V电压低引起图象拖尾,亮度低,光栅与图象上有木纹或黑横条干扰,屏幕呈纯净暗光栅且带回扫线。

(7)+24~28V`+12V`+8V整流滤波电路有问题造成的水平一条亮线,自动关机,自动授台不锁台,无彩色`图象上有雪花`伴音增大,光栅垂直方向不足`行不同步等。

(8)行逆成脉冲产生或形成电路有问题造成无字符`无彩色`图象左边有黑条。

(9)行扫描电路工作电流大引起光栅忽大忽小`无光栅`无彩色`无字符等故障。

(10)行正反馈电路停振`行输出管未工作引起的开关电源负载轻,造成开关电源输出电压高于正常值。

(11)行输出级电流引起开关电源负载重,造成开关电源进入保护状态或开关电源输出电压低于正常值。

(12)ABL(自动亮度控制电路)有问题造成的亮度低`对比度弱或无亮度`开关电源输出电压值低于正常值`开关电源输出电压为待机值。

(13)行振荡频率不对,造成行不同步或显象管高帽处有点壮打火。其中行不同步的现象是屏幕上有黑白相间的斜条。

(14)行激励不足引起的光栅小`光栅收缩,行输出不能进入深饱和损耗增大发热。

2行扫描电路检修技巧

1判断行扫描电路是否工作正常的方法

测量显象管灯丝或加速极等直流电压可判断行扫描电路是否工作。

如果公共通道`视放板`场输出级的工作电压取自动回扫变压器,测行输出变压器电压输出端也同样可判断行扫描电路是否正常。

行输出变压器中若有一个或多个输出端电压(若显象管灯丝`加速极电压或+12V+24V+180V+200V工作电压)正常,旧可以说明行扫描电路工作的正常。

若行输出变压器有的输出端电压正常,有的不正常,说明行扫描电路正常。但行输出变压器电压输出异常则说明整流滤波及限流元件有问题。

行输出变压器负载或负载供电中的整流滤波元件或工作电流大`显象管漏气`均会造成行输出变压器输出电压低或无电压输出。检修时可分别断开相关的负载或对供电的整流二极管进行检查(一般短开法)若行输出正常,则可能是整流滤波电路有问题。

注意:

在短开负载时,不能短开行输出变压器的ABL端子,即与阳极高压串联的端子。

2测量行输出管基极判断故障方法:

行输出管基极电压正常为—0。1~—0。25V,测试结果正常,说明行输出级基极回路和行推动级及以前的行扫描电路基本正常(因不能说明行振荡频率是否正常,所以,称为基本正常,下同),故障在行输出级;如果测试结果为0V,其原因可能是行输出管基极回路有短路`断路故障,也可能是行推动级以前有问题,应进一步测行推动管集电极电压来判别。

3测量行扫描电路其他关键点电压判断故障方法

行扫描电路的其他关键测试点电压有:行推动管集电极与基极,视频或扫描IC行启动电压X射线保护端电压。个关键点测量结果与说明的问题如下:

(1)行推动级集电极电压值说明问题

(2)行推动管基极电压说明问题:

行推动级基极回路开路,也会造成行振荡输出端无回路而使基极无电压读数;正常情况下,绝大多数电视机会在行振动管基极形成0。4~0。55V的直流电压,少数电视机,如使用LA7680的电视机会在行推动级电压为0。1V。因此在检修行扫描电路时,测量行推动管基极电压与说明的问题如下:

若行推动管的基极有0。4~0。55V,对LA7680的电视机为0。1V,则说明行正反馈电路产生了振荡(但不能说明其振荡频率是否正常)且行推动基极回路正常。

若测试结果为0V其原因可能是前级正反馈未产生振荡,X射线保护电路起控,切断行激励输出,也可能是行推动管基极有短路`断路之处,应在进一步检查再下结论,若测试结果为0。6V,可以判断前级(行振荡)电路有问题。

(3)测量行启动脚电压与X射保护端电压判断故障方法

行正反馈电路就其本身而言很简单,有视频IC或扫描IC和外接振荡定时元件(RC)或500HZ 晶振组成,在这个电路中有启动电压(8~12V)后可产生振荡,但行正反馈电路输出端有无行扫描脉冲还受下列两个原因影响。

X射线保护电路是否动作,看此电路是否工作,可以通过IC集称快因脚的电压来判断,如果测试结果为1。3V或以上时,集成电路IC内部的X射线保护电路动作,造成行停振,保护行扫描电路等元件。结果测试结果为0V,可以判断X射线保护电路工作电路正常,故障可能杂行正反馈电路自身。

上面讲过的行推动管基极回路开路也会造成IC行振荡脉冲无输出。在上述两者均正常的情况下测的行推动基极回路无异常时,方可对行正反馈电路中的RC定时元件或500HZ晶振进行更换实验,最后考虑是视频或扫描集成电路。

行输出变压器好坏的判别

1行输出变压器有叫行回扫描变压器,是电视机显象管的第二大器件,引脚多,在拆出前先

判断行输出变压器好与坏加以说明。

(1)内部绕组击穿`短路`引起开关电源停振或进入关机状态`开关电源输出电压低于正常值。

(2)聚焦极`加速极电位器接触不良,引起聚焦不良`亮度低`亮度高或忽高忽低。

(3)绝缘性能下降引起的辐射干扰(竖条干扰)`打火。

(4)局部短路会造成行输出管集电极负载加重`行输出管发热,引起行脉冲幅度小导致光栅水平方向不足。。

(5)阳极高压不足,引起亮度忽高狐低,并造成光栅水平方向的幅度收缩等。

2从故障现象初步判断行输出变压器问题的方法

(1)全无,二次不开机,光栅小或收缩等故障现象分析。

第一步,关机测行管集电极对地电阻,若为0欧或近于0欧,在检查易损件行管`+B (+105V~+150V)整流二极管均正常的情况下,断开行输出变压器的+B端,测量行输出变压器空脚与接地电阻,若为0欧或近于0欧,可判断行输出变压器内部有击穿的可能性,若阻值恢复正常,应对行输出管集电极相关的行逆成电容`开关电源中的整流二极管等元件进行检查。注意:断开行逆成电容`行输出管情况下不能开机。测量行输出管的工作电流如果大于500MA可判断行输出变压器局部短路或行输出变压器的负载有过流故障;

(2)严重打火

可关闭工作灯(光线暗些),用手开动开关并随时准备关机,在开机的瞬间观察打火处是否在行输出变压器上(包括阳极高压引线处)。如果是,说明行输出变压器绝缘性能下降,应更换。

也可在观察行输出变压器,看有无击穿后留下的小眼或其他痕迹(有黑烟过后留下的痕迹),如果有,应更换行输出变压器。值得注意的是,若在开机瞬间,高压帽处发生很响的“叭叭:打火声且能看到点状打火(不同于高压帽受潮引起的片状大面积打火),这种多数是阳极电压过高引起的。引起阳极电压过高的原因是行振荡频率偏移太多或开关电源输出的电压高或行逆成电容容量减小失效,而不是行输出变压器之故,所以,这种情况不应对高压帽的绝缘性能进行考虑,也不要对行输出变压器进行考虑。

(3)聚焦不良(其它正常)

聚焦不良的原因有三种:行输出变压器产生的聚焦电压不和适;连接行输出变压器聚焦极引线和显象管聚焦极的管座因故绝缘性能下降,导致聚焦电压下降;显象管本身有问题,遇到聚焦不良先问用户,故障是渐变的还是突发的。

1)聚焦故障是渐变的

如果用户讲开机是图象模糊,过一会儿自动恢复正常,而且是开机一两分钟恢复正常,后来恢复的时间越来越长,这个过程叫渐变,引起这种故障的原因是显象管管座受潮后绝缘性能下降,只要更换显象管座可以,另外,这种故障通过观察显象管管座聚集极焊点来证实。方法打开显象管管座尾部的小盖,看焊点有无绿色发霉状,如果有,显象管有漏电并造成散焦;若是干净如新,说明显象管管座基本正常。如果散焦不能恢复正常,管座和聚焦电压正常,则需更换显象管。

2)散焦故障为突然发生的

应先调节行输出变压器上的聚焦电位器,如果可以排除,说明是电位器位置不对,如果不能排除问题,用电压检查法,调节聚焦电位器看变化的范围是不是在800~1500V,如果是,行输出变压器输出的聚焦电压正常;如果变化范围小或读数低,应进一步从管脚上焊下聚焦引线,然后测引线端的电压,看是否正常,如正常,行输出变压器正常,故障在管座,反之,

亦反。

3)亮度异常

亮度异常的原因很多,主要是行输出变压器输出的加速极电压是否正常,判断方法很简单,测量视放板的加速极电压即可。

若加速极电压正常(350V)左右,不是加速极电压问题,可以排除行输出变压器的检修,除要对加速极电压相关的滤波电容,加速极电位器`管座进行检查,还要对ABL电路进行检查,因为ABL电路中的滤波电容若失效,会使加速极形成电路的基准电压参考点发生变化,从而影响加速极电压值及稳定。

4)行幅小

在测的行输出管集电极,基极电压正常的情况下,先换500HZ晶振(行振荡)如果仞不能排除,可更换行输出变压器与含有行正反馈电路的视频或扫描IC。

5)垂直方向有竖条

多数是行回扫变压器之故,应换;少数是行输出变压器对亮度电路提供的行逆成脉冲幅度不对,S型行线性校正电路不正常`行输出管性能不良。

1判断行扫描电路是否工作正常的方法

模拟电子显微镜扫描系统的电路原理及维修

3通信作者:姚 ,天津大学分析中心,天津市南开区卫津路92号,300072;Email :pyao @https://www.360docs.net/doc/303459686.html, 模拟电子显微镜扫描系统的电路原理及维修 姚 3 薛 涛 张长亮 黄彦维 李春艳 董向红 (天津大学分析测试中心 天津 300072) 摘 要 本文介绍模拟式电子显微镜扫描系统的基本组成,对系统整体和各单元电路的工作原理进行了分析。依据对各种电镜的扫描及相关系统的维修经验,对模拟式电镜扫描电路系统的维修进行了概括。关键词 模拟式电子显微镜 扫描发生器 扫描控制系统 前言 20世纪80年代中期,在数字化电子显微镜商品化 之前,模拟式电镜发展到了相当高的水平,很多操作被先转换成指令,通过接口电路与单板机的识别处理后,发出控制指令, 由各种功能电路来实现具体的操作。 图1 模拟式电子显微镜扫描系统的电路构成 模拟式扫描电镜(或透射电镜的STE M 附件)的主要指标,如分辨率、稳定度都不亚于数字式电镜,其最主要的优势是便于维修,如能有效地发挥这一优势,再配合模拟视频信号的数字化采集及图像数字处理技术,模拟式电镜必然能继续发挥重要的作用。 图1是模拟式电子显微镜扫描系统的电路方框图。图1中扫描发生器具有独立的数字总线接口和模拟输出接口。扫描信号发生器用于产生X 、Y 扫描,X 、Y 消隐等信号。数字总线接口用于接收来自数字总线的控制指令,改变扫描频率、幅度、模式等。模拟接口向模拟总线输出X 、Y 扫描,X 、Y 消隐等信号。 驱动电路对扫描信号进行功率放大,驱动电子光学系统的X 、Y 扫描与观察、照相阴极摄像管的X 、Y 扫描。 操作面板与其接口电路将各种操作转换成数字 指示,送往数字总线,CPU 按照一定的时序对各种指 令进行采集、识别、处理,并向将数字总线输出相应的控制指令。这些控制指令被扫描发生器接受产生特定的扫描信号,被控制面板接收后,给出各种声、光响应信息。 2 故障分类与举例 211 电源故障 由于电源大多是通过数字和模拟总线给各个单元电路供电,所以电源引发的故障现象是“分散”的,如除扫描控制,其他的控制功能也同时出现异常,观察和照相荧光屏的扫描光栅同时畸变或消失,图像失真,此时可检查分别给扫描发生器和扫描驱动供电的电源。212 扫描发生器 X 扫描发生器主要由积分器,电压比较器,扫描频率调节器和输出级构成(见图2) 。 图2 X 扫描发生器电路原理图 2 5现代仪器 二○○四年?第六期

彩电场扫描电路故障维修

场扫描电路的任务是为场偏转线圈提供锯齿波电流使电子束作上下移动而形成垂直光栅,同时还要为字符电路、亮度电路提供场逆程脉冲,为水平枕形校正电路提供场锯齿波;为扫描制式识别电路提供基本计算单元(即场逆程脉冲)。高档次的大屏幕彩色电视机,为了获得线性良好的图像还设置南北枕形校正电路。为了便于了解,这里把与普通彩色电视机相同的电路称为基础场扫描电路;把在普通彩色电视机基础上增设的场扫描相关电路称为辅助场扫描电路。基础场扫描电路包括场振荡、锯齿波形成、场输出放大、场偏转、场反馈等电路;辅助场扫描电路包括场扫描制式切换、南北枕形校正等电路。 4.1 场扫描电路故障现象 常见的场扫描电路故障现象有: (1) 场振荡、锯齿波形成、场激励、场输出、场偏转、场制式切换等任何一个部位不工作导致水平一条亮线。 (2) 场激励不足、输出放大倍数不够、场负反馈加深导致垂直幅度不足。 (3) 场线性电路异常导致垂直线性不好。

(4) 场升压电路异常引起光栅顶部有数根密集的回扫线,有的机型还伴有无字符显示现象. (5) 场偏转线圈上并联的阻尼电阻阻值变大或开路导致光栅上满屏横条干扰。 (6) 场频调节、定时元件参数变化、扫描制式切换电路异常引起场不同步。 (7) 场集成电路击穿或场输出不工作导致无光栅、无图像、无字符。 (8) 南北枕形校正电路有问题导致光栅在垂直方向枕形失真。 4.2 扫描电路故障判断 4.2.1 场扫描电路的外因 场扫描电路的扫描幅度、频率、相位除受自身电路影响外,还受下列因素的影响: 一、复合同步分离电路

复合分离电路虽同时影响行、场两电路的同步,但因行同步分离电路采用AFC鉴相式,其同步范围相对大得多。所以,在复合同步分离电路输出的复合同步信号不理想时,也能使行同步,但却不能使场保持同步或者场同步不良。 二、+12V稳压电路 目前的大屏幕彩色电视机都将行、场振荡电路均集成在同一块集成电路内,有些机型的行、场扫描脉冲都是从对行振荡脉冲(500kHz)分频取得,但因行振荡电路的工作电源取自开关电源+B或+24V,而场振荡电路的工作电源却是+12V稳压电源。因此,在+12V稳压电路无输出或输出电压低时,集成电路内场脉冲振荡器或分频器不工作,从而使电视机呈一条水平亮线。 又因场振荡集成电路中往往还设有一级场激励电路,如果这个集成电路的工作电压(+ 12V)偏低时,虽然场分频电路有场扫描脉冲输出,但由于集成电路内的场激励级工作电压的不足,从而导致电视机出现场幅不够。 三、+24V-56V工作电压形成电路

行扫描电路的检修与技巧

行扫描电路的检修与技巧 行扫描电路常见击穿短路元件:行输出管和行输出变压器,其中行输出管集电极与发射极之间击穿`行输出变压器初级与地之间击穿及绕组局部短路是造成开关电源电压输出端只有开机瞬间电压的最常见原因。 行扫描常见开路元件有:行输出管集电极供电的10欧以下1W以上保险电阻`行推动管集电极供电中的3。3~10千欧或3~5W电阻`视频或行扫描集成电路行启动引脚供电中的6。8~10千欧/5W左右保险兼降压电阻。 行扫描电路中最常见接触不良的元件有:行频电位器接触不良造成的行频不正常`行输出变压器中的加速极电位器与聚焦极电位器接触不良,形成的亮度低`散焦。 1行扫描故障电路引起现象 行扫描电路的任务是:产生水平方向偏转磁场;提供显象管发光所需的灯丝`加速极`聚焦极`阳极电压`字符电路和彩色解码电路所需的行逆成脉冲。有的机型还要产生视频所需的+180~+205V电压,场扫描电路+24~+28V电压:公共通道所需+12V`+8V电压。 (1)行偏转线圈开路,出现水平一条直线。 (2)无灯丝电压或无加速极阳极电压,引起无光栅`无图象`无伴音`无字符显示`小信号工作电源由开关电源提供的少数伴音正常;灯丝电压低造成亮度低,同时还会造 成显象管老化。 (3)加速极电压低引起亮度低,加速极电压高引起亮度高带回扫线,加速极电压不稳定会引起亮度忽高呼低,加速极无电压引起无光栅,无字符,伴音正常。 (4)聚焦极电压高或低引起聚焦不良,主要表现是无信号时嘈点颗粒大或模糊一片,有信号是图象与字符模糊不清,相是罩着一层雾一样。 (5)阳极电压低引起光栅及图象幅度大,亮度下降,且其幅度受图象内容的影响大小收缩,阳极电压过高引起高压帽打火,水平幅度缩窄。 (6)+180~+240V电压低引起图象拖尾,亮度低,光栅与图象上有木纹或黑横条干扰,屏幕呈纯净暗光栅且带回扫线。 (7)+24~28V`+12V`+8V整流滤波电路有问题造成的水平一条亮线,自动关机,自动授台不锁台,无彩色`图象上有雪花`伴音增大,光栅垂直方向不足`行不同步等。 (8)行逆成脉冲产生或形成电路有问题造成无字符`无彩色`图象左边有黑条。 (9)行扫描电路工作电流大引起光栅忽大忽小`无光栅`无彩色`无字符等故障。 (10)行正反馈电路停振`行输出管未工作引起的开关电源负载轻,造成开关电源输出电压高于正常值。 (11)行输出级电流引起开关电源负载重,造成开关电源进入保护状态或开关电源输出电压低于正常值。 (12)ABL(自动亮度控制电路)有问题造成的亮度低`对比度弱或无亮度`开关电源输出电压值低于正常值`开关电源输出电压为待机值。 (13)行振荡频率不对,造成行不同步或显象管高帽处有点壮打火。其中行不同步的现象是屏幕上有黑白相间的斜条。 (14)行激励不足引起的光栅小`光栅收缩,行输出不能进入深饱和损耗增大发热。 2行扫描电路检修技巧 1判断行扫描电路是否工作正常的方法

键盘扫描电路

键盘扫描电路 设计:2014-4-1 1.电路名称:键盘扫描电路 2.电路概述:(包括遵循的依据或标准,实现的功能) 利用矩阵键盘方式,实现12位按键输入,供用户对电能表进行充值等操作,广泛应用于一体式预付费键盘表及分体式CIU等产品中。 3.工作参数及指标 参比温度23℃±2℃ 4.电路图 5.电路图的工作原理描述: 在上电模式下,程序SW1-SW4一直输出低电平,SW5-SW7检测高低电平,在没有按键被按下的情况下SW5-SW7都被上拉到高电平,当十二位按键中任意一位被按下时,SW1-SW4的低电平通过分压电阻使的SW5-SW7中某位由

高电平变为低电平,程序开始进入按键扫描,逐一使SW1-SW4输出低电平并结合SW-SW7的状态确认哪个按键被按下,程序扫描两次以防止误判。 在掉电模式下(适用于TDK654X系列芯片),由于TDK654X系列芯片进入低功耗后管脚无法控制,因此电路增加D1、D2两个双二级管,用于按键唤醒单片机,当低功耗模式下SW1-SW4无法输出低电平,此时键盘被按下时先通过D1、D2使PB脚电平由低到高变化唤醒单片机,单片机被唤醒后通过上电模式一样的程序扫描方式以确认具体是哪个按键被按下。 图一 图一中坐标1是PB口线的波形,坐标2是SW5口线的波形,在掉电情况下,当按一下S1按键,PB口产生一个3V的高电平脉冲(TDK芯片高电平为2V 以上),唤醒芯片程序初始化SW1-SW4,此时按键被按着因此SW5会有一个低电平脉冲,程序进入扫描后PB由于SW1-SW4轮流输出高的原因使PB持续高电平25ms左右,扫描完一轮后程序进入按键释放期150ms,SW1-SW4全部输出低,因此PB持续150ms低电平,然后程序进入第二轮扫描,由于SW1-SW4轮流输出高电平的原因,PB又会产生一个高电平,且高电平宽度宽度是SW5的4倍,扫描完两轮后又进入按键释放期,此时S1键被释放,程序按键处理完成进入低功耗模式,PB与SW5口线恢复到默认状态。

彩色电视机行扫描电路分析与维修

(一)、行扫描电路的作用 行扫描电路在彩色电视机中担负着重要的作用,其工作原理与黑白电视机基本相同。行扫描电路的特点是采用开关电路,通过行输出管的饱和导通和截止,在行偏转线圈中产生15 625Hz的锯齿形偏转电流,使显像管电子束做水平扫描,同时利用行扫描逆程脉冲产生的高压,经过整流和滤波成为各种直流电压,供显像管电路和其他电路使用。 (二)、行扫描电路的组成 行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成,前两部分由集成电路担任,后两部分由分立元器件构成。 (三)、电路原理图 (四)、电路分析 1、AFC、行振荡电路 同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路,来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路,VD411为保护二极管,防止行逆程脉冲信号幅度过大损坏集成电路Nl01。两个信号在AFC鉴相器中进行相位比较,产生误差电压控制行VCO(压控振荡器),使行振荡产生的行频矩形波与发送端同步,Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路,可以将误差控制电压滤成直流电压。

通过总线的数据调整,可以改变行中心位置,使光栅整体向左或向右移动。 行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号,经l/256分频器分频后产生行频脉冲从27脚输出到行激励电路,因而不需要外接石英晶体。 2、行激励电路 由行激励管VT431、行激励变压器T431等元件组成,集成电路Nl01的27脚输出的行频矩形脉冲信号,经R409、R432使.VT431饱和导通和截止,集电极输出的脉冲信号由T431 耦合到行输出电路,控制行输出管VT432饱和导通和截止。R433、C433、C432可防止产生过高的峰值电压,R434是保护电阻,可调整行激励输出的大小和保护行激励管。 3 、行输出电路 VT432是行输出开关管,内部接人阻尼二极管,U。≥l 500V,PcM≥50W。C435、C436是逆程电容,为了防止逆程电容开路引起高压过高,采用两只电容器并联。T471是行输出变压器,C441是S校正电容,行偏转线圈通过插座接在VT432集电极和S校正电容之间,L441可以改善水平扫描线性。 行激励级输出的开关脉冲信号,经T431次级使行输出管VT432不断地饱和导通和截止,在行偏转线圈中产生行频锯齿形偏转电流,使显像管电子束做水平扫描。逆程时,在VT432集电极产生一个900V左右的逆程脉冲电压。VD436为限流电阻,防止行电流过大烧毁行输出管VT432。 4 、行输出变压器 T471为行输出变压器,+120V通过2、1脚之间的初级绕组给行输出电路供电,同时也将行输出电路产生的约900V逆程电压,在次级绕组中升压或降压,供给电视机中的其他电路。 (1)、高压电路 彩色电视机都采用一体化行输出变压器,次级高压绕组为三级一次升压电路,整流后取得22~25kV的高压,通过高压绝缘线和高压帽接入显像管的高压极。次级高压绕组的另一端则通过7脚引出,经R243、R232、R223接人ABL电路。高压绕组的中间有一抽头,经整流后取得聚焦极电压,通过聚焦电位器(在行输出变压器内部)调整电压后用高压绝缘线接入显像管的聚焦极。 在聚焦电位器下部接加速极电位器(也在行输出变压器内部),调整电压后用绝缘线加入显像管的加速极。 (2)、低压电路 低压绕组从6脚和5脚输出行逆程脉冲电压,经限流电阻R491给显像管灯丝供电。6脚输出的行逆程脉冲信号,经R412、R413加至集成电路NlOl的28脚提供给行AFC电路。6脚输出的行逆程脉冲信号,还经R732、VT705倒相后加至微处理器N701

行扫描电路的 安全检修

行扫描电路的安全检修 行扫描电路的"安全检修"2011-05-05 09:47 屡损行管既是彩电维修中多发常见故障,又令修理员无从下手.各路维修高 手对此总结了不少安全检修技法,很值得借鉴及应用.但对业余家电修理员来说,靠万用表(模拟、数字)检测由晶振组成的行振荡电路同样存在着不安全因素, 试举例说明。 广东星宝牌TD1538 35cm(14英寸)彩电,采用TA8690AN单片集成电路完成视频解码、行、场扫描功能。该芯片行扫描电路由TA8690AN20~25脚内外电路 组成,若出现行停振故障即22脚行频输出端为0V时需对相关脚位进行检测来 确定故障范围,其24脚为32分频振荡电路,如果冒然对24脚用模拟或数字万用表进行检测,则有可能间接成为烧损行管之元凶,如何安全检修经实践下列 方法确实行之有效。该机芯采用三洋80P开关电源,行扫描电路+9V电源由开 关电源供给,故维修方便简洁。 ⑴+B端接入60E灯泡作假负载(作用:a.负载;b.直观明了观察电源是否 正常)。 ⑵断行管c极、留发射结(行管b、e极)作为行激励输出负载。 ⑶检测20~25之间各脚电压是否正常。 ⑷测行激励管c极电压:c极34V正常;100V停振;大于34V或小于34V 说明其外围电路有故障。 ⑸测行管b极有无负压或交流dB电压,判断行扫描电路是否正常。 ⑹行管c极间接入电流表判断行负载有无故障(可串入0.5V保险)。 小结:TA8690 24脚外接500kHz晶振通过电阻直接接地,若此时用万用表(如数字表直流100 0V档)并接晶振两端亦会改变32分频后的行振荡频率,使 行负载输出级产生逆程脉冲高压,从而危害行管及其他元器件,实际检测确实

彩色电视机行、场扫描电路常见故障

彩色电视机行、场扫描电路常见故障 行扫描电路最易出故障,出现故障的现象一般有如下几种: ①无光栅、无显示。 对于①类故障现象,可能的原因有电源电压不正常、行振荡停振、行推动级的行推动管开路或行推动变压器的初次级开路、行输出级的行管C、E极短路、阻尼管D和逆程电容短路等。维修时,可用万用表静态检查,但要注意,因有的行管阻带阻管,不要误判。无光栅、无显示的故障现象,有的是由电源电压不正常引起的,为了区分是电源还是行扫描电路故障,需将电源和行扫描电路断开,再加电测量电源输出电压,这样即可判断故障部位。 ②垂直一条亮线。 对于②类故障,是由于行偏转线圈内没有锯齿电流流过。这灯故障现象一般说来都是因为行输出级负载开路所致,常见的是由行偏转线圈和主板接触不良引起。 ③行不同步。 对于③类故障,多是由于行同步不良引起。检查时可用示波器从接口处的插头查起,直到行扫描芯片的相应输入脚。一般是电容失效、74LS86芯片损坏或接口处行同步信号

线断掉。 ④行幅缩小。 对于行幅缩小或增大的④类故障现象,可能是电源电压不正常或行输出电路故障。对这类故障现象应重点检查逆程电容。 场扫描电路常见故障现象有如下几种: ①水平一条亮线或水平一条亮带。 对于第①类故障现象的原因,可能是由于场振荡、场推动、场输出和场偏转线圈,这四者其中之一出现了故障,维修时重点检查场扫描集成电路外围的阻容元件和偏转线圈。 ②场不同步。 对于第②类故障现象,主要是由于场同步电路不良引起。 ③场幅不足。 对于第③类故障,可能的原因有自动场幅控制电路出现故障或场幅电位器损坏所致,所以应重点检查场幅电位器。 ④场线性不好。 当出现第④类故障现象时,检查集成芯片外围的阻容元件,基本上确认无误后,再更换集成芯片,这样可以避免不必要的麻烦。

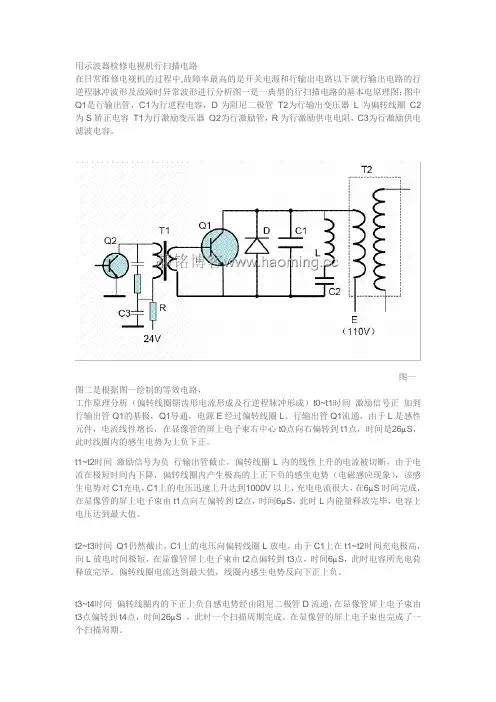

用示波器检修电视机行扫描电路
