初中物理电路动态与电路故障分析集锦
初中物理电路动态与电路故障分析
电路动态分析题和电路故障分析初中物理电学部分学习过程中的一个难点，也是中考考查的热点，这类问题要求学生对电路状态要非常熟悉，对欧姆定律要熟练应用，对电路常识要熟练掌握。
主要考察学生综合分析与判断能力。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化
【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A 表和V表的变化。
【变式训练1】如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗
B．电流表的示数变小，电压表的示数变大，灯变亮
C．电流表的示数变大，电压表的示数变小，灯变亮、
D．电流表的示数变小，电压表的示数变小，灯变暗
【例2】如图3，当滑片P向左移动时，
A表和V表将如何变化。
【变式训练2】如图4，当滑片P向左移动时，A表和V表将如何变化。
【例3】在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）
A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮
C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗、
【变式训练3】在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）
A．电压表示数变大，灯变暗、
B．电压表示数变小，灯变亮
C．电流表示数变小，灯变亮
D．电流表示数不变，灯变暗
2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化
【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？
【变式训练4】如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？
二、电键的断开或闭合引起电路中电学物理量的变化
1．串联电路中电键的断开或闭合引起的变化
【例5】在如图9所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
【变式训练5】在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。
开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。
2．并联电路中电键的断开或闭合引起的变化
【例6】在图11中，灯泡L1和灯泡L2是______联连接的。
当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
【变式训练6】在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω
三、电路的故障引起电路中电学物理量的变化及故障原因分析
【例7】在图13中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。
过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
【变式训练7】在如图14所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。
经分析得出，电路中可能发生的情况是：____________。
【例8】在如图15所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）
A．灯L1短路 B．灯L2短路 C．灯L1断路、 D．灯L2断路
【变式训练8】在图16所示的电路中,电源电压不变。
闭合开关K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）
A．灯L可能变亮 B．灯L亮度可能不变
C．电阻R可能断路、 D．电阻R可能短路。

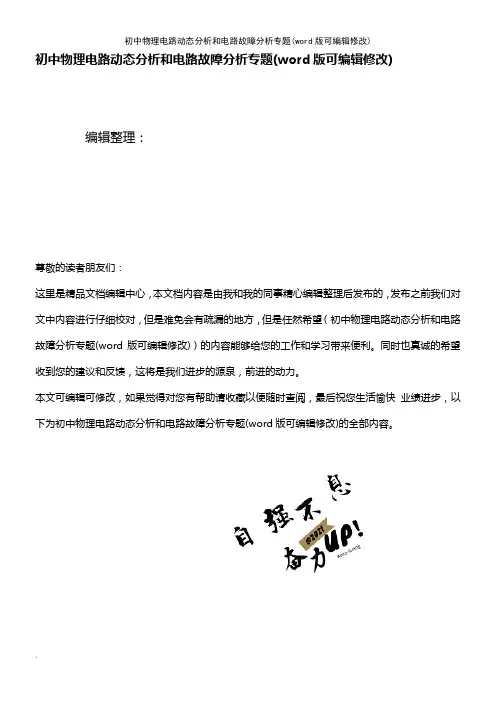

初中物理电路动态分析和电路故障分析专题(K12教育文档)
初中物理电路动态分析和电路故障分析专题(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电路动态分析和电路故障分析专题(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电路动态分析和电路故障分析专题(word版可编辑修改)的全部内容。
电路动态分析和电路故障分析电路动态分析知识精要一、什么是动态电路问题？动态电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。
在初中物理中，一般会有以下两种原因：1滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。
2电键的断开或闭合引起电路中电学物理量的变化。
二、动态电路问题的解题思路什么？1、对滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路,明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象 (每个电表分别测的是谁的电压和电流）;③滑动变阻器的滑片P向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再根据欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）。
2、对电键的断开或闭合引起电路中电学物理量的变化问题,方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路)；③明确电键断开和闭合时各电流表、电压表的测量对象；④再根据欧姆定律判断电流、电压的变化.（注意串、并联电路电流、电压关系的运用）.三、动态电路问题的题型有哪些？第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化.1、串联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。
初中物理动态电路及电路故障分析专题
中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。
(完整)初中物理电路故障与动态电路分析
初中物理电路故障分析1、电压表示数为零的情况 A 电压表并联的用电器发生短路2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路 （两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于 电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很 微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题 目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前 提条件已知电路中只有一处故障，且只发生在灯泡 L1或L2上。
1. 若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联 的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均 无示数。
2. 若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是 和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此 两种情况电流表均有示数3、用电压表电流表排查电路故障B 电压表串联的用电器发生断路（两灯都不亮，电流表无示数 ）（一灯亮一灯不亮，电流表有示数 ） C 电压表故障或与电压表连线发生断路 （两灯都亮，电流表有示数 ） —A 、用电压表判断电路故障， 重要结论：电压表有示数说明 和电压表串联的线路正常，和电压表并联的线 路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
已 1—y电源电压为6V,用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路： 先找有示数的，Ued=6v 说明从e 点到电源正极线路完好， 从d 点到电源负极线路完好；Uac=6v 说明从a 点到电源正极线路完好，从 c 点到电源负极线路完好，这样将故障锁定在 ac 之间了，由Uab=O,说明bc 之间出现故障，故电阻出现断路。
初中物理电路故障分析集锦
初中物理电学电路故障剖析一、串连电路中的故障剖析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。
故障剖析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
例：如图当闭合开关时， L1 亮， L2 不亮。
电压表和电流表均有示数。
故障可能原由是（）A. L1 短路B.L2 短路C.L1 断路D.L2断路【题目变式 1：】如上图，当闭合开关时，L1 不亮， L2亮。
电压表无示数，电流表有示数。
故障可能原由是（）A.L1 短路B.L2短路C.L1 断路D.L2断路【题目变式 2：】如上图，当闭合开关时，L1 不亮， L2亮。
电路中可能存在的故障原由和两表示数的状况可能是( )A.L1 短路，电压表有示数，电流表无示数B.L1 短路，电压表无示数，电流表有示数C.L2 短路，两表都无示数D.L2 短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障剖析：既然全部灯都不亮了，说明电路中存在断路现象。
即此时电路是开路的。
常用判断方法：用电压表挨次测试某段两头，有读数或许无读数，以此判断故障的原由。
电压表有读数：说明有电流经过电压表，此时连结电压表的电路应当是通路的。
电压表无读数：说明没有电流经过电压表，此时连结电压表的电路是开路的。
例：如图 6 所示的电路，开关S 闭合时，发现L1 、 L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V,该电路的故障可能是（）A、开关 S 接触不良；B、灯L1断路；C 、灯 L2 短路；D、灯L2的灯丝断了总结：1.串连电路中假如有一盏灯亮，此外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串连电路中假如全部灯都不亮，说明电路可能中发生了开路现象。
1二、并联电路中的故障剖析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。
故障剖析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯必定是开路。
中考物理真题专项二 电路故障与动态电路分析(通用版)
中考物理真题专项二电路故障与动态电路分析(通用版)电路故障与动态电路分析电路故障是电路实验和应用中常见的问题。
掌握分析和解决电路故障的方法对于学习物理以及日后的工作都有很大的帮助。
本文将介绍一些常见的电路故障，并探讨动态电路分析的方法。
一、电路故障分析1. 电流不通当电路中断或者开关未打开时，电流无法流动。
这种情况下需要检查电源、开关和导线连接是否正常。
2. 短路短路会导致电流超过额定值，可能引起电路元件过热甚至损坏。
短路可能是导线连接错误或者元件故障引起的，需要逐一排查。
3. 开路开路会导致电路中断，电流无法流通。
开路的原因可能是连接不牢固或者元件损坏，需逐一排查。
4. 电阻值变化电阻值的变化会导致电流和电压值偏离正常范围，可能影响电路性能。
此时需要检查电阻器的连接是否正确，是否存在烧毁或老化的情况。
5. 组件损坏电路中的元件，如电容器、二极管、继电器等，可能会因为工作环境、过电压、过电流等原因损坏。
在发现电路异常时，需要检查元件是否存在物理损坏或者性能退化的情况。
二、动态电路分析方法1. 示波器的应用示波器是一种常见的动态电路分析仪器，可用于观察电流和电压波形。
通过连接示波器和电路，可以实时观察电路中信号的变化，从而判断是否存在故障。
2. 频率分析对于涉及信号频率的电路，例如滤波电路或振荡电路，频率分析是一种常用的方法。
通过对输入和输出信号进行频谱分析，可以判断电路是否正常工作。
3. 信号注入法信号注入法是一种通过提供外部信号来检测故障的方法。
通过在电路中注入特定的信号，可以观察到信号在电路中的传播和变化情况，从而判断故障的位置和性质。
4. 条件测试法条件测试法是一种通过改变电路的工作条件来判断故障的方法。
通过逐步改变电路参数，观察电路的响应变化，可以确定故障的原因和位置。
5. 数字模拟仿真借助计算机软件，可以进行电路的数字模拟仿真。
通过输入电路参数和信号波形，可以模拟电路的工作情况，并观察电流和电压的变化。
初中物理电路动态与电路故障分析集锦
初中物理电路动态与电路故障分析集锦初中物理电路动态与电路故障分析电路动态分析题和电路故障分析初中物理电学部分学习过程中的一个难点，也是中考考查的热点，这类问题要求学生对电路状态要非常熟悉，对欧姆定律要熟练应用，对电路常识要熟练掌握。
主要考察学生综合分析与判断能力。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V 表的变化。
【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。
【变式训练2】如图4，当滑片P向左移动时，A表和V表将如何变化。
【例3】在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗、【变式训练3】在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗、B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？【变式训练4】如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化【例5】在如图9所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
【变式训练5】在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。
开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。
2．并联电路中电键的断开或闭合引起的变化【例6】在图11中，灯泡L1和灯泡L2是______联连接的。
初中物理电路动态分析和电路故障分析专题
课题名称：电路动态分析和电路故障分析专题一、学习目标1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化.二、教学过程 （一）知识回顾 1.电路特点（1）串联电路： （2）并联电路： 2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：（3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1） 等效电路：如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流？方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：RUI =IU R IRU ==A 3A 2V 3V 1V 2 A 1R 1 R 2 图1V2V3V1R1R2图1-1R1R2图1-221 2121 R R R UU U II I + = + = = = 电阻关系： 电压关系： 电流关系：方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。
测量通过 的电流；测量通过 的电流；5.如何判断电压表测哪部分电路两端的电压？方法一：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）测 两端的电压； 测 两端的电压.方法二：回路法——看电压表与哪个用电器构成一个回路，而且该回路上没有电源，则电压表就测那个用电器两端的电压（如图6）.电压表测 两端的电压.（二）、动态电路的类型及分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化. 例1.如图7所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“） 分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S 断开时，电阻R 1和R 2是 联，开关S 闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是AL 2L 1AA 1 A 2L 2 L 1 V 2 A 1 A 2 V 1 图2 图3A 1A 2R 2 R 3R 1 图4V 1 V 2L 2L 1图5R 2R 1 V图6AV 1R 1 R 2图7图8VR 1R 2 图9VL 2AL 1哪部分的电流和电压。
初中物理电路故障分析集锦
初中物理电学电路故障分析令狐采学一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
例：如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数。
故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。
电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。
即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。
故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。
（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。
初中物理电路故障与动态电路分析范文
一、初中物理故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 干路用电器发生短路一灯亮一灯不亮，电流表有示数3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。
初中物理电学故障、动态电路分析专题
判断串、并联电路及电路故障分析专题一、判断串并联电路的方法：1、定义法：若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路2、电流流向法：从电源正极出发，沿着电流的方向描绘出电流通过电阻的各条路经，若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联。
3、节点法是一种将不规范电路快速简化、改化为规范电路的方法。
具体做法是：从电源正极开始，把电阻之间的连接导线缩减成点，相同的点用同一个字母表示。
如果一个电路中的点多于两个，可以将这些点排在一条直线上，再把相应的电阻补充到这些点之间，节点法和直线法有着相辅相成的关系。
大多数时间比直线法来得更直接、更简洁。
4、使用拆除法识别串并联电路拆除法是识别较难电路的一种重要方法。
它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。
例题：如图所示，两个灯泡通过灯座装在一个木匣子上，A、B、C、D分别是连接两灯泡灯座的接线柱。
E、F两接线柱间接上电源后，两灯泡发光。
如何判断两灯泡是串联还是并联？二、一般判定故障的思路1、先根据电路元件的工作情况或电流表是否有无示数区分电路故障属于断路还是短路2、再利用电流表、电压表、导线或者灯泡检查故障的具体位置。
三、电路常见的两种故障1、断路：常表现为电路中没有电流、电路元件不能工作。
（电流表无示数、电压表有示数，电压表和谁并联谁断路）2、短路：常表现为电流过大、导线发热、烧毁电源或者被短路的元件不能工作。
（电流表有示数、电压表无示数，电压表和谁并联谁短路）口诀：1、串联电路中：有压无流断，无压有流短。
2．并联电路中：独断单支停，一短全局输。
实例分析例1：如图所示，电源电压恒定，闭合开关S 后，电路正常工作，过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）A 、电阻R 断路B 、电阻R 短路C 、灯L 断路D 、灯L 短路例2：如图所示是小红同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1亮，等L 2不亮，电流表和电压表均有读数，则故障原因可能是（ ）A 、L 1开路B 、L 1短路C 、L 2开路D 、L 2短路电路故障分析综合练习1. 如图所示电路中，闭合开关后所发生的现象是 ( A ．电流表指针有明显偏转，电压表指针几乎不动 B ．电压表指针有明显偏转，电流表指针几乎不动C ．两表指针均有明显偏转D ．两表指针几乎不动2．如图所示的电路中，a 、b 、c 、d 为四个接线柱，闭合开关S 后，灯泡L 1不亮。
