杨柳煤业有限公司4T卧式常压燃煤热水锅炉技术规格书杨柳煤业有限公司机电部2012年11月16日杨柳煤业有限公司4T热水锅炉技术规格书一、概述杨柳煤业有限公司1#宿舍楼已建设完工，为保证冬季取暖，拟购置一台4T (2.8MW)卧式燃煤常压热水链条锅炉。
1.1工程名称：杨柳煤业有限公司4T热水锅炉1.2工程地点：杨柳煤业有限公司工业广场1.3工程概况：新购一台4T热水锅炉及其配套辅机。
二、使用的自然条件2.1海拔:1250m2.2年平均温度13.8°C2.3年最高温度36°C2.4年平均降雨量1050mm三、锅炉的主要技术标准：3.1锅炉的设计、制造及检验符合《热水锅炉安全技术监察规程》要求。
3.2锅炉参数及要求：1)锅炉型式：卧式常压燃煤热水链条锅炉2）额定功率：≥2.8MW3)额定出水温度：≥85℃4）回水温度：≤60℃5)排烟温度：≤200℃6)锅炉设计效率：≥76 %7)锅炉燃烧方式：负压燃烧8）送煤方式为：机械送煤（送煤方式请表标明）9)锅炉水循环方式：正压循环10)采暖面积: ≥8000 ㎡11）除尘：水膜除尘12）热水泵循环：≥2×22KW Q=100m³/h H=50m13)给水泵：2×4.5 Q=15m³/h H=20m14）水处理方式：钠离子交换器注：请厂家在发送图纸时注意要将炉排的运行方式、配风比、引风机、鼓风机功率、水膜除尘器内壁材质、离子交换器型号等详细注明。
3.3 供货方提供：热水锅炉的本体及其附件，主要包括：锅炉主机、辅机（与主机配套）、技术图纸（详细清单见附表）与炉体连接的一次阀门仪表（按锅炉管路系统图供货）。
锅炉附带烟风管道和水系统阀门仪表。
表1注：若以上未注明或缺项的请厂家自行不上。
四、执行标准4.1本锅炉的制造和安装应严格遵守《热水锅炉安全技术监察规程》（1996）的规定。
4.2锅炉水质要求按GB/T1576-2008《工业锅炉水质》的有关规定执行。
采暖热水锅炉技术规范

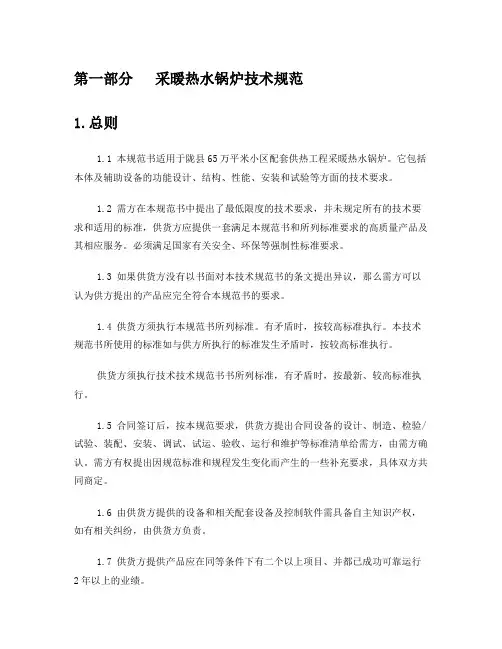

第一部分采暖热水锅炉技术规范1.总则1.1 本规范书适用于陇县65万平米小区配套供热工程采暖热水锅炉。
它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供货方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
必须满足国家有关安全、环保等强制性标准要求。
1.3 如果供货方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本规范书的要求。
1.4 供货方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
供货方须执行技术技术规范书书所列标准，有矛盾时，按最新、较高标准执行。
1.5 合同签订后，按本规范要求，供货方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给需方，由需方确认。
需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体双方共同商定。
1.6 由供货方提供的设备和相关配套设备及控制软件需具备自主知识产权，如有相关纠纷，由供货方负责。
1.7 供货方提供产品应在同等条件下有二个以上项目、并都已成功可靠运行2年以上的业绩。
1.8 本技术规范书为订货合同的附件，与合同正文具有同等效力。
2.工程概况及气象条件本工程采暖面积约为65万平方米，位于陇县秦源文化产业园内，地址为陇县北坡东路4号。
陇县，古称陇州，因地处陇山东阪而得名，位于关中平原西部、陕西省宝鸡市西北。
东临千阳，南接陈仓区，西北部与甘肃清水、张家川、华亭、崇信、灵台五县毗邻。
宝中铁路和204省道贯穿全境，为陕、甘、宁“三省通衢”和边贸重镇。
地处渭北高原西部边缘地区（关山东麓），地势西高东低，最高点海拔2466米，最低处海拔800.2米。
属黄河水系，主要河流有千河、北河等。
属暖温带大陆性季风气候区，年降水量600毫米，年均气温10.7℃。
锅炉技术规格书
余热锅炉设备订货技术规格书1总则1.1通用条款本《技术规格书》仅用于烧结余热发电项目余热锅炉设备的订货。
本《技术规格书》仅提供相关的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，卖方的产品应保证符合有关国家、行业的技术规范和标准以及本文件的技术要求。
本《技术规格书》的内容，有可能因供货厂家原因需要对有关技术条款进行调整，所以，本买方保留对技术资料提出补充和修改的权利，卖方应承诺予以配合。
如需修改，具体项目和条款由设计方、买方和卖方具体商定。
1.2项目简介环冷机烟罩设有二条收集管道，分别称之为高温烟道、中温烟道。
高、中温烟气分别进入余热锅炉，即要求余热锅炉有2个烟气入口。
2台锅炉产生的高压过热蒸汽和低压过热蒸汽全部用来发电。
1.3总体要求本次锅炉招标为打捆招标形式，为系统性招标。
不仅包括锅炉本体，还包括锅炉本体范围内的配套设备及系统设计的招标。
本体范围内的配套设备至少包括：①定期排污扩容器②电动检修设备③清灰系统。
卖方完成所供设备范围内的系统设计及供货，满足整个系统的安全稳定运行的要求，与买方的介质接口处卖方要预留成套法兰接口。
配套设备的布置位置由双方共同确定。
2设备使用的条件2.1环境条件2.1.1厂区自然条件：（1）年平均气温12.7℃（2）相对湿度最热月平均77%（3）相对湿度最冷月平均51%（4）极端最低气温-19.9℃（4）极端最高气温42.8℃（4）年最大降雨量1575.5mm（4）年最小降雨量266.8mm（4）年平均降雨量546mm（4）年平均蒸发量2044.8mm（4）平均日照时间2523.9h（4）历史最大风速17m/s（4）极端最大风速29m/s（4）年平均风速 2.6m/s（4）最大冻土深度51cm（4）无霜期约200天（4）基本风压30㎏/m2（4）基本雪压20㎏/m2（4）土壤冻结深度510mm（4）主导风向东北风（4）基本地耐力180KPa（4）当地雷暴日天数27.3d2.1.2地震烈度按《中国地震烈度区划图》提供的数据，地震设防烈度为7度。
采暖加热炉技术要求

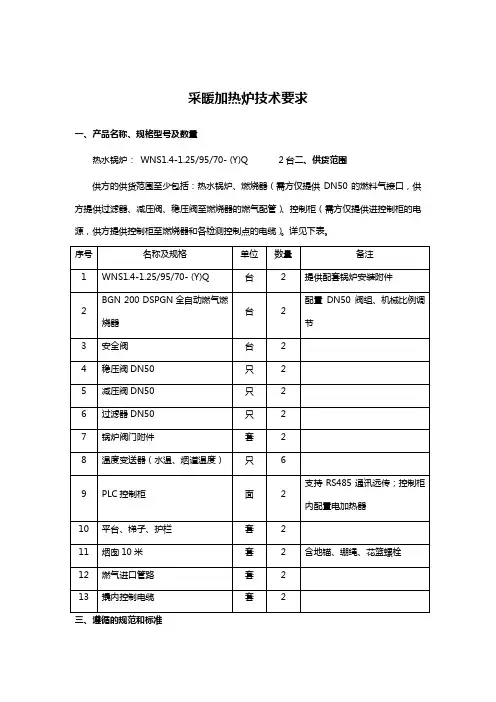

采暖加热炉技术要求一、产品名称、规格型号及数量热水锅炉：WNS1.4-1.25/95/70- (Y)Q 2台二、供货范围供方的供货范围至少包括：热水锅炉、燃烧器（需方仅提供DN50的燃料气接口，供方提供过滤器、减压阀、稳压阀至燃烧器的燃气配管）、控制柜（需方仅提供进控制柜的电源，供方提供控制柜至燃烧器和各检测控制点的电缆）。
详见下表。
三、遵循的规范和标准热水锅炉的设计、材料、制造、检验与检测、包装与运输及铭牌等应遵循下列标准规范的最新版本要求，如果存在多种相同条件的标准规范，应执行最严格的。
四、基础数据1.气象资料年平均气温14.0℃；极端最高气温49.6℃；极端最低气温-28.0℃；夏季通风计算温度36.0℃；夏季空调计算温度40.7℃；冬季采暖计算温度-15.0℃；历年最热月平均干球温度33.9℃；历年最热月平均湿球温度21℃；历年最热日平均干球温度38.2℃；历年最热日平均湿球温度33.9℃；历年最大风频风向8级E(东风)；全年最小频率风向西风；年最大风速17.3m/s；年平均风速1.7m/s；年平均降水量16.6mm；年平均蒸发量3300mm；历年最冷月1.6m处地温8.3℃；历年最热月1.6m处地温23.7℃；极端最高地面温度76.6℃；极端最低地面温度-31.9℃；年平均地面温度17.2℃；最大冻土深度0.83m；年平均相对湿度41％；年平均气压101.32kPa；年平均大风日数26.8天；年平均沙暴日数6.3天；该地区属洪积冲扇区，地耐力>20t/m2。
该地区地震烈度为7度。
2.使用地点及条件工程建设地点：新疆鄯善火车站镇丘陵联合站内使用条件：露天安装，温差大，多风沙。
3. 用途：联合站站内取暖4. 基本参数4.1热水锅炉功率（单台）：1.4MW4.2设计压力：1.25 MPa4.3锅炉燃料：天然气，燃气压力0.2～0.4MPa4.4取暖用水:水源来水，总硬度5.2mg/l；PH值（25℃）7.02～8.06；总碱度1.12 mg/l；溶解氧6.9 mg/l；磷酸盐0.132 mg/l；氯离子14.5 mg/l；总铁0.077～0.097 mg/l；悬浮物1.4 mg/l，有腐蚀性。
热水锅炉技术规格书
热水锅炉技术规格书1.一般要求1.1.有关设备，无论在运送、储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。
1.2.提供所有为安全运送和妥善安装有关设备所需的配备和附件。
1.3.须按设备表所示要求，提供数量和功能相符的设备。
1.4.热水锅炉的供应及安装须符合当地消防部门、劳动局及其它政府部门所定的各项要求。
承包单位须负责申请及提供所有有关政府部门对本锅炉设备或本锅炉系统安装的批准文件。
1.5.锅炉的工作压力应满足设计要求和测试压力应满足国家相关要求。
1.6.锅炉及其附属设备所有组件不可含有任何石棉或石棉产品。
1.7.质量保证a)有关热水锅炉除须按照由美国机械工程师协会(ASME)所制定及获美国保险业研究所(UL)认同的锅炉及压力容器规范或BSEN12953-1所制定的相关认可标准进行设计、制造和承压试验外,仍须按照但不限于以下所列的中国所制定的标准和规范进行设计、制造、安装和承压试验。
1)『工业锅炉通用技术条件—JB/T10094-2002』2)『锅炉受压组件焊接技术条件—JB/T1613-93』3)『锅炉水压试验标准—JB/T1612-94』4)『锅炉大气污染物排放标准—GB13271-2001』5)『工业锅炉安装工程施工及验收规范—GB50273-1998』b)热水锅炉的生产商必须具有生产及安装同类型及功能相约设备的经验，其所生产安装的设备必须为常规定型产品并具有五年以上成功运行的记录。
c)在每台设备上须附有原厂的标志牌，标注有关厂家的名称、设备型号、机组编号，制造日期及有关的技术资料。
d)系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内所标注的规范/标准，或其它与该标准要求相符的中国或国际认可的规范/标准。
1.8.资料呈申第 1 页共 8 页1.提交由厂家提供的技术资料及特性曲线，以显示有关设备的总输出功能、效率、燃气消耗率、燃气种类要求，工作及试验压力、操作程序、安装及调试步骤等资料。
70MW热水锅炉安装、使用说明书(1)
70MW热水锅炉安装、使用说明书QXL70-1.6/130/70-AII目录第一部产品说明 (2)第一章锅炉规范 (2)第二章锅炉结构简介 (4)第二部分安装施工及验收规范 (7)第一章一般规定 (7)第二章锅筒、本体和管路 (8)第三章平台扶梯 (11)第四章水压试验 (12)第五章炉墙、保温层和炉衣 (13)第六章固定、密封装置的安装 (14)第七章热烟道、分离器 (15)第八章热工仪表、保护装置、阀门和吹灰器 (16)第九章链条炉排 (17)第十章烘炉、煮炉、严密性试验和试运行 (20)第一节烘炉 (20)第二节煮炉 (20)第三节严密性试验和试运行 (21)第三部分使用说明 (22)第一章升火 (22)第二章安全阀的校正 (23)第三章正常运行时的管理 (24)第四章排污 (26)第五章吹灰 (27)第六章正常停炉 (28)第七章紧急停炉 (29)第八章炉排的管理 (30)第九章维护及检修 (32)第十章自动控制 (33)第十一章锅炉技工要求 (33)第一部分产品说明该锅炉为单横锅筒链条炉排水管锅炉。
循环方式为强制循环，第一章锅炉规范一、设计参数：额定供热量： 70MW额定工作压力： 1．6MPa回水温度： 70℃出水温度： 130℃设计循环水流量：1003.3t/h燃烧方式：层燃炉排有效面积： 90㎡设计效率： 83．2％锅炉本体水容积：65m³适用燃烧： II类烟煤，Vr>25％设计煤种：碳：47．43％氢：3．21％氧：6．57％氮：0.87％硫：3．00％水：7．60％灰：31．32％低位发热值：18．85MJ／Kg颗粒度：0～3mm不大于30％，最大粒度不大于30mm。
二、水质要求：锅炉给水应澄清，清彻无色，补给水和循环水品质应符合GBl576《工业锅炉水质》的规定。
补给水：悬浮物≤5mg／L总硬度≤0．6mmol／LPH(25℃)≥7含油量≤2mg／L 、溶解氧≤0．1mg／L 循环水：PH(25。
锅炉房采暖换热器技术参数及要求
锅炉房采暖换热器技术参数及要求1、设备名称、数量1台名称：汽-水浮动盘管换热器2、设计参数：更换换热器主要技术参数：SFP4.9-N-95/70换热量：5800KW、承压0.6/1.6Mpa、一次热媒0.4Mpa，蒸汽二次热95/75℃热水3、技术标准：TSG21-2016 《固定式压力容器安全检察规程》GB150-2011 《钢制压力容器》GB151-2014 《管壳式换热器》JB/T4715-92 《固定管板式换热器型式与基本参数》JB/T4717-92 《U管式换热器型式与基本参数》JB1154-73 《椭圆形封头型式与尺寸》GB9019-88 《压力容器公称直径》JB/T4712-2007 《容器支座》JB/T4729-94 《旋压封头》GB912-82 《普通炭素结构钢和低合金结构钢薄钢板技术条件》GB3274-82 《普通炭素结构钢和低合金结构钢热轧厚钢板技术条件》JB4726-94 《压力容器用炭素钢和低合金钢锻件》GB8163-87 《输送流体用无缝钢管》JB/T4708-2000 《钢制压力容器焊接工艺评定》JB4730-94 《压力容器无损检测》JB2536-80 《压力容器油漆、包装、运输》4、技术要求及材质：①.技术要求a.浮动盘管换热器的设计、制造、检验和验收详见标准，所有换热器均应按照1.6MPa的运行压力和150℃的运行温度设计。
b.换热器冷热侧阻力降均应小于50Kpa。
②.材质材质：换热管为紫铜管厚度2mm，壳体Q345R,厚度为10mm。
5、质量保证质保期二年，从设备投运之日算起，在质保期之内若发生质量问题，卖方在买方要求的时间内派有经验的技术人员到现场免费修理，直至更换部件或整台设备。
更换部件保修期则从维修和更换部件、设备验收合格之日起重新算起。
6、质量检验和到货验收检验、试验工作在工厂进行，在设备制造期间，卖方将分阶段向买方通报加工进度情况并随时接受检查，为驻厂催货、监造人员提供工作或生活上的方便。
锅炉房设备清单及技术要求参数
锅炉房设备清单及技术要求参数
二、燃气锅炉设备技术要求
1 、主机设备要求：
1.1 设备名称：燃气锅炉
1.2 适用燃料：天然气低压≤5KPa
1.3 设备类型：全预混变频冷凝锅炉
1.4 锅炉单台输出功率：≥1050KW，共2台
1.5 锅炉最大燃气耗量≤105m³/h
1.6运行热效率：额定工况运行热效率：≥100%
1.7额定工作压力：常压运行。
1.8锅炉负荷调节范围：20%～100%
1.9单台噪音：≤80dB （距锅炉1m处测量值）
1.10锅炉本体外表面温度：≤60℃
1.11排烟温度：≤60℃
1.12 电源：380V/50Hz
1.13排放浓度符合当地及国家环保要求，氮氧化物30mg/m³以下。
1.14设计供/回水温度：80℃/60℃。
2 技术要求
2.1燃气热水锅炉标准配置
2.1.1、换热器材质：硅铝合金/不锈钢/
2.1.2、风机助燃，全预混式燃烧
2.1.3、内置式燃烧器及助燃风机
2.1.4、热表面点火，无明火操作
2.1.5、全封闭式燃烧室
2.1.6、内置式无级变频调速燃烧自动控制系统
2.2控制系统要求：
2.2.1锅炉燃烧控制及安全运行程序：炉膛吹扫程序；自动点火程序；安
全运行连锁保护程序；停炉熄火保护程序。
2.2.2锅炉安全保护功能：燃气超、低压保护；低空气压力保护；低水流
保护，避免锅炉干烧；供水温度超温保护，防止水温过热；风机自动吹扫保护，避免燃气爆燃；带火焰监测的意外熄火保护。
2.2.3控制功能：自动点火控制、故障报警显示、供水温度设定、手动复
位功能。
