心电图的原理及导联方式
心电图导联及心电图机的使用
心电图操作流程（续）
6、记录心电图波形，按“START”键打印心电图。 7、长按2S开关键关机，第3次核对病人。 8、擦拭病人皮肤，观察皮肤情况，及时处理并发症。 9、协助病人取舒适体位，整理床单位。 四、整理： 1、用物、物品处理，在心电图纸上标记床号、姓名。 2、洗手、记录。
心电图操作流程（续）
三、操作过程： 1、携用物至床边，再次核对，向清醒病人解释取得配合。 2、连接电源，开机，检查机器性能，查看有无心电图纸， 输入患者信息。 3、暴露两手腕内侧、两下肢内踝、胸部，用生理盐水棉 球擦拭两手腕内侧上方约3cm、两内踝上部约7cm。 4、正确连接导联电极 5、向病人说明注意事项，观察病情，注意保暖。
常规导联
12导联的记录排列形式
其他导联
诊断后壁心肌梗塞常选用V7-V9导联： V7位于左腋后线V4水平处； V8位于左肩胛骨线V4水平处； V9位于脊旁线V4水平处。
诊断右心病变有时需要选用V3R-V6R导联，放置右胸部 与V3-V6对称处。
心电图机管理制度
1、定位放置：心电图机放在易取放的位置，并定位放置、 标识明显。
心电图操作流程（续）
二、准备： 1、护士准备：着装整齐整洁，洗手、戴口罩，态度和蔼。 2、病人准备：核对病人床头卡及腕带，清醒病人解释操 作目的、取得配合，摆放合适体位，嘱患者在检查中四 肢平放、肌肉放松；保持平静呼吸；身体不要移动，局 部皮肤清洁。 3、物品准备：心电图机、生理盐水、盛有棉球的治疗碗、 弯钳、心电图申请单、清洁纱布、弯盘，必要时备屏风。
常规导联——单极（加压）肢体导联
导联avR：右上肢接正极，左上、左下肢共同连接负 极 导联avL：左上肢接正极，右上、左下肢共同连接负 极 导联avF：左下肢接正极，左上、右上肢共同连接负 极
导联的名词解释
导联的名词解释导联是指一种用于记录和观察心电图信号的技术和设备。
心电图是通过电极在人体表面捕捉到的心脏活动所产生的电信号的图形记录。
导联则是将电极连接到特定的身体部位，以便获取不同的心电信号。
导联能够提供关于心脏活动的详细信息，对于诊断心脏疾病和监测心脏健康非常重要。
1. 导联的原理心脏在收缩和舒张之间会产生电流，这种电流可以通过身体表面的电极捕捉到。
导联的原理就是将电极位置布置在特定的身体部位以获取特定的心电信号。
根据导联的位置和布置方式，可以得到不同的心电图。
2. 常见的导联类型导联的类型有很多种，常见的包括三导联、五导联和十二导联。
三导联是最基本的心电图导联方式，它通过分别将电极放置在右腿、左腿和左手臂上，实现心电图的记录。
五导联则是在三导联的基础上，额外增加了两个电极，分别放置在左腕和右腕上，可以提供更多的信息。
而十二导联是最常用和最全面的导联方式，通过在胸部和四肢上放置电极，记录十二个心电图导联。
3. 导联的临床应用导联在临床上有着广泛的应用。
首先，它是一种非常重要的心电图检查方法，可以用于诊断心脏病变、心律失常等心脏相关问题。
其次，导联还可以监测心脏健康和评估心脏疾病的治疗效果。
此外，导联也可以用于研究心脏生理学和心脏病理学，对于心血管领域的科学研究有着重要的意义。
4. 导联的使用注意事项在使用导联时，有一些注意事项需要遵守。
首先，必须保持导联电极的干燥和清洁，以确保获取到准确的心电信号。
其次，导联电极的放置位置需要准确，不同的导联类型要按照规定的标准进行放置。
另外，导联使用时需要避免干扰源的干扰，比如强磁场、电磁辐射等。
5. 导联的发展趋势随着科技的不断进步，导联技术也在不断演进。
传统的导联技术依赖于使用传导膏将电极粘贴到皮肤上，不太便携和舒适。
然而，近年来，随着无线技术的发展，出现了无线导联技术。
无线导联不需要使用传导膏，电极可以直接与身体接触，更加便携和舒适。
这种趋势将使得导联技术更加普及和易用。
心电图原理
心电图原理心电图是一种用以记录心脏电活动的检测工具，通过电极将心脏的电信号转换为图形记录。
心电图提供了医生诊断心脏疾病的重要依据，下面将介绍心电图的原理和相关知识。
心脏电活动我们知道，心脏是一个拥有自主跳动功能的器官，心脏的跳动受到心脏本身的电活动控制。
心脏电活动主要包括心脏细胞的兴奋和除极过程，产生了一系列不同电位的变化。
这些电位变化会在心脏不同位置形成电场，最终形成心电图所记录的信号。
心电图记录心电图记录的过程包括几个关键步骤：1.电极贴附：通常有12个导联记录12导联心电图，电极会贴在胸部和四肢位置，记录心脏不同方向的电活动。
2.信号放大：从电极接收到的微弱信号会通过放大器放大成可以测量和记录的信号。
3.记录仪录制：放大后的信号会被记录在心电图纸上，形成波形。
心电图波形心电图波形由一系列特定波段组成，主要包括P波、QRS波群和T波。
这些波段代表了心脏电活动的不同阶段和过程：•P波代表心房除极的电活动；•QRS波群代表心室的兴奋传导；•T波代表心室的复极。
通过观察这些波形的形态、时程和间距，医生可以判断心脏的电活动是否正常，是否存在异常。
心电图诊断心电图的图形记录可以帮助医生判断心脏是否存在以下问题：•心律失常•心肌缺血•心肌梗塞•心室肥大•其他心脏病变医生会结合病人的临床症状、体征、病史等信息，综合分析心电图结果，做出相应诊断和治疗方案。
结语心电图是一种安全、非侵入性的检测方法，对于心脏疾病的诊断和治疗具有重要作用。
通过对心电图原理和波形的理解，可以更好地理解这一技术在临床应用中的意义。
希望本文能够对读者加深对心电图的认识和了解。

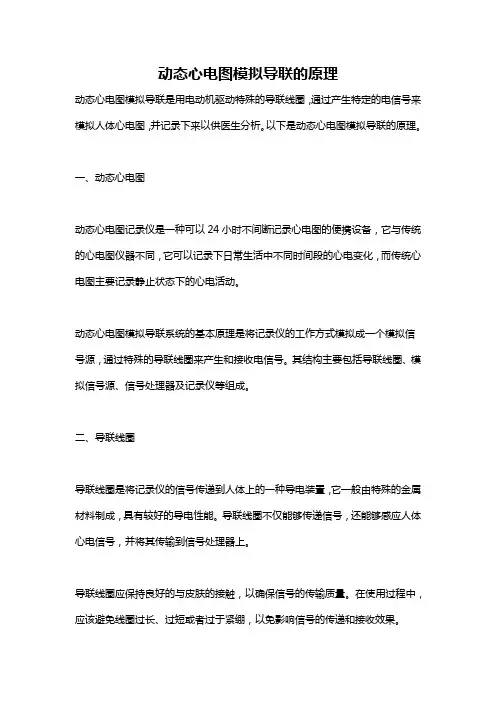

动态心电图模拟导联的原理
动态心电图模拟导联的原理动态心电图模拟导联是用电动机驱动特殊的导联线圈，通过产生特定的电信号来模拟人体心电图，并记录下来以供医生分析。
以下是动态心电图模拟导联的原理。
一、动态心电图动态心电图记录仪是一种可以24小时不间断记录心电图的便携设备，它与传统的心电图仪器不同，它可以记录下日常生活中不同时间段的心电变化，而传统心电图主要记录静止状态下的心电活动。
动态心电图模拟导联系统的基本原理是将记录仪的工作方式模拟成一个模拟信号源，通过特殊的导联线圈来产生和接收电信号。
其结构主要包括导联线圈、模拟信号源、信号处理器及记录仪等组成。
二、导联线圈导联线圈是将记录仪的信号传递到人体上的一种导电装置，它一般由特殊的金属材料制成，具有较好的导电性能。
导联线圈不仅能够传递信号，还能够感应人体心电信号，并将其传输到信号处理器上。
导联线圈应保持良好的与皮肤的接触，以确保信号的传输质量。
在使用过程中，应该避免线圈过长、过短或者过于紧绷，以免影响信号的传递和接收效果。
三、模拟信号源模拟信号源是指通过电动机驱动导联线圈，并产生特定的模拟心电信号的装置。
它可以模拟出不同情况下的心电信号，例如安静状态、运动状态、快速心率等等。
模拟信号源的设计需要考虑到模拟电信号的频率、振幅和持续时间等因素。
通过调整这些参数，可以模拟不同情况下的心电图变化。
四、信号处理器信号处理器是将导联线圈捕获到的模拟心电信号进行放大和滤波处理的设备。
它可以去除无用的干扰信号，例如基线漂移和电源干扰，并使心电信号达到最佳的显示效果。
信号处理器还可以根据需要对心电信号进行放大或缩小，以便于医生更好地观察和分析。
五、记录仪记录仪是最终将心电信号记录下来的设备，它可以通过内置的存储器或者外部存储卡将信号保存下来，并提供给医生进行分析和诊断。
记录仪的设计需要考虑到存储容量、数据传输速度和电池续航等因素。
为了方便医生对心电图数据的分析，记录仪一般还配备有显示屏和用户界面等功能。

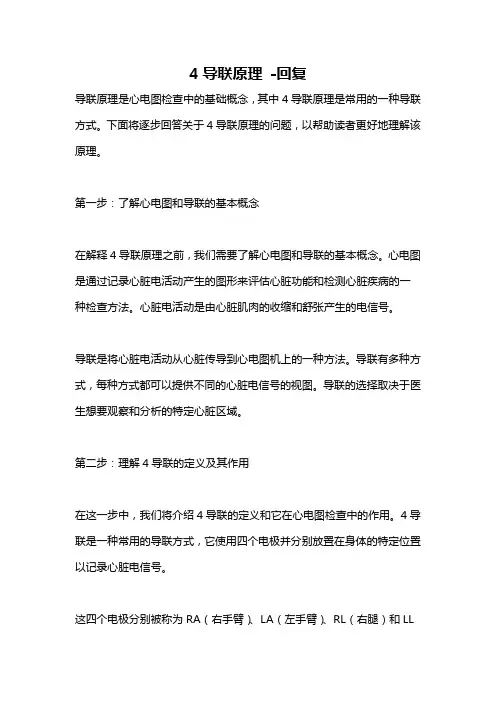

4导联原理 -回复
4导联原理-回复导联原理是心电图检查中的基础概念，其中4导联原理是常用的一种导联方式。
下面将逐步回答关于4导联原理的问题，以帮助读者更好地理解该原理。
第一步：了解心电图和导联的基本概念在解释4导联原理之前，我们需要了解心电图和导联的基本概念。
心电图是通过记录心脏电活动产生的图形来评估心脏功能和检测心脏疾病的一种检查方法。
心脏电活动是由心脏肌肉的收缩和舒张产生的电信号。
导联是将心脏电活动从心脏传导到心电图机上的一种方法。
导联有多种方式，每种方式都可以提供不同的心脏电信号的视图。
导联的选择取决于医生想要观察和分析的特定心脏区域。
第二步：理解4导联的定义及其作用在这一步中，我们将介绍4导联的定义和它在心电图检查中的作用。
4导联是一种常用的导联方式，它使用四个电极并分别放置在身体的特定位置以记录心脏电信号。
这四个电极分别被称为RA（右手臂）、LA（左手臂）、RL（右腿）和LL（左腿）。
通过将这四个电极与心电图机连接，就可以记录到标准的四导联心电图。
在四导联心电图中，RA作为负极，LA作为正极，而RL和LL作为地极。
这种配置产生了三个心电图引导和一个地引导，分别称为I、II、III和Ground引导。
这四导联可以提供对不同心脏区域的视图，帮助医生分析心脏电信号并诊断患者的心脏状况。
第三步：分析四导联心电图的特点和应用在这一步中，我们将详细讨论四导联心电图的特点和应用。
四导联心电图是最常用的心电图导联方式之一，其特点和应用如下：1. I导联：I导联是四导联心电图的第一个引导，它将LA电极作为正极，RA电极作为负极，可以提供对左心室的视图。
I导联对观察心脏左侧的异常有很高的敏感性。
2. II导联：II导联是四导联心电图的第二个引导，它将RA电极作为负极，LL电极作为地极，可以提供对心脏的整体视图。
II导联对观察心脏的总体功能和律动异常具有重要意义。
3. III导联：III导联是四导联心电图的第三个引导，它将LA电极作为负极，LL电极作为地极，可以提供对右心室的视图。
医疗行业心电机的导联接法及意义解析
医疗行业心电机的导联接法及意义解析心电图是临床常用的非侵入性检查手段，它通过检测心脏电活动的变化来了解患者的心脏功能情况。
而心电图的导联接法则是实现心电图检测的基础，它决定了心电图记录和分析的准确性和可靠性。
本文将对心电机的导联接法进行详细解析，并探讨其意义与应用。
一、心电图导联接法的基本原理心电图导联接法是指将一定数量的电极按照特定位置和方式连接在患者身上，以记录心脏电活动的变化。
常用的心电图导联方式包括三导联、五导联、十二导联等。
其中，三导联是最简单、最基础的导联方式，它包括两个肢体导联和一个胸前导联。
三导联可以满足基本的心电图记录要求，但在某些情况下无法提供足够的信息。
相比之下，五导联和十二导联则能更全面地评估心脏功能，并且对发现和诊断心脏疾病具有更高的敏感性。
二、心电图导联接法的具体操作1. 三导联接法：a. 肢体导联：将右手电极连接到右手腕，左手电极连接到左手腕，左脚电极连接到左脚踝。
这样可以形成一个等边三角形电极连接，以记录心脏电活动在水平面上的变化。
b. 胸前导联：将胸前电极连接在胸骨左缘第四肋间的位置，可以记录心脏电活动在前后方向上的变化。
2. 五导联接法：a. 肢体导联同三导联接法。
b. 胸前导联同三导联接法。
c. V1导联：将电极连接在胸骨右缘第四肋间的位置，可以提供额外的心脏电活动信息。
3. 十二导联接法：a. 前侧导联：包括V1至V6导联，将电极分别连接在胸骨右缘和腋前线的位置。
b. 前背导联：包括V1至V6导联和胸前导联，将电极分别连接在胸骨右缘和背部对应的位置。
三、心电图导联接法的意义与应用1. 心脏病诊断与监测：心电图是最常用的心脏病诊断工具之一，通过不同导联接法可以获得心脏电活动在不同方向上的变化情况，从而帮助医生判断心脏是否存在异常。
2. 异常心电信号定位：通过十二导联接法可以得到心脏电信号在不同部位的传播情况，帮助医生定位异常信号的来源和传播路径，为治疗提供指导。
心电图定位的原理和方法
心电图定位的原理和方法
心电图定位是指根据心电信号在心脏各部位产生的电位变化来确定心脏病变的位置和程度的一种方法。
其原理和方法如下：
1. 心脏电活动：心脏收缩时，心肌细胞产生电位变化，形成心电信号。
心电信号通过心脏组织、身体组织和导联电极传播到心电图仪器上，并被记录下来。
2. 导联选择：心电图定位通常采用12导联系统，即采集心脏电信号的12个位置。
每个导联对应特定的心脏区域，通过对比不同导联的心电信号，可以确定心脏病变的位置和程度。
3. 波形分析：通过观察心电图记录中的波形变化，如P波、QRS波群和T波等，可以推测病变的具体位置。
例如，ST段抬高或压低、Q波和R波变化等都可以指示心肌缺血、心肌梗死等心脏病变的位置。
4. 心电图定位的方法：根据心脏电活动及波形分析的结果，结合病人的临床病史、症状和体征，可以使用不同的方法进行心脏病变的定位。
常见的方法包括：
- STEMI定位：主要通过ST段抬高的区域来确定心肌梗死的位置，如前壁、下壁、侧壁等。
- Q波定位：通过观察心电图中的Q波的形态变化，可以确定心肌梗死或其
他心脏病变的位置。
- T波改变定位：通过T波的形态和电位变化来确定心肌缺血或其他心脏病变的位置。
- 异常心电图波形定位：根据心电图中出现的异常波形，如ST段压低、U波增高等来推测心肌缺血或其他心脏病变的位置。
总结起来，心电图定位的原理和方法主要包括导联选择、波形分析和病史症状结合，通过观察心电图的变化来确定心脏病变的位置和程度。
心电图原理及导联方式
4
心电图应用：心电图在心脏病 诊断、治疗和预后评估中具有
重要作用
监测心脏功能1心电图可以监测心脏源自电活动，了 解心脏的功能状态2
心电图可以诊断各种心脏疾病，如 心律失常、心肌缺血、心肌梗死等
3
心电图可以监测心脏手术和治疗过 程中的心脏功能变化
4
心电图可以监测心脏康复过程中的 心脏功能恢复情况
心电图的产生
原理：通过测量心脏的电活动，记 录心脏的电生理活动
产生方式：通过电极将心脏的电活动 转化为电信号，再通过放大器放大， 最后通过显示器显示
电极位置：胸部、四肢等部位
信号处理：对电信号进行滤波、放大、 数字化等处理，得到心电图信号
心电图的分析
心电图的组成：P波、QRS波 群、T波
心电图的分析方法：波形分析、 时间分析、电压分析
01
缺点：易受干 扰，信号质量 较差
03
02
优点：简单易 操作，成本低 廉
04
应用：常用于心 电图机的标准导 联方式，如I、II、 III导联
诊断心脏病
1
心电图原理：通过测量心脏电 活动，反映心脏功能
2
导联方式：不同导联方式可以 反映不同心脏部位的电活动
3
诊断心脏病：通过心电图可以 诊断多种心脏病，如心律失常、
演讲人
目录
01. 心电图原理 02. 导联方式 03. 心电图应用
心脏电生理基础
心脏的电生理结构：心肌细胞、神经细胞、血管平滑肌细胞等 心脏的电生理功能：产生动作电位、传导动作电位、控制心脏跳动
心脏的电生理机制：离子通道、离子泵、离子交换等 心脏的电生理调控：神经调节、体液调节、自主神经调节等
04 标准导联在心电图上的显示方式为波形图，可以直观地反映 心脏电活动的情况
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准胸导联系统
一般导线颜色为白色，导线末端接电极处有颜色区别导联。 颜色排列依次为红、黄、绿、褐、黑、紫，分别代表C1、 C2、C3、C4、C5、C6导联。C1～C6通常代表V1～V6导联；但C1 等可任意记录各胸前导联心电图。 V1导联体表位置：胸骨右缘第四肋间； V2导联体表位置：胸骨左缘第四肋间； V3导联体表位置：位于V2、V4导联连线中点； V4导联体表位置：左锁骨中线第五肋间； V5导联体表位置：在左侧腋前线与V4导联同一水平； V6导联体表位置：在左侧腋中线与V4导联同一水平。
若将人体看成为一个具有长、宽、厚三 度空间的容积导体。心脏好比电源，无数 心肌细胞动作电位变化的总和可以传导并 反映到体表。在体表很多点之间存在着电 位差，因此在不同导联方式下所得的心电 图也不同。
3
心电图与心肌细胞动作电位的关系
◆心肌细胞的动作电位是心电图产生的基础， 但两者存在一定差异，这是因为心肌细胞 的动作电位是通过在静息状态或兴奋状态 从单个细胞膜内外电位差测得，而心电图 则是在一个动态的在所有心肌细胞成体水 平上且两极均在体表的条件下测得。
心电图导联一般方式
将导联电极连接于人体各部位。
(1)肢体导联电极：上肢电极板固定于腕关节上方3cm处(上 肢内侧)；下肢电极板固定于下肢胫骨内踝上方7cm处。
肢体导联线均为黑色，末端接电极板处有颜色标记，以 区别上下左右。 ①红色端电极接右上肢（R）；②黄色端电极接左上肢 (L)； ③绿色端电极接左下肢(F)；④黑色端电极接右下肢 （无关电极）。
18
加压单极肢体导联的导联轴
19
加压单极肢体导联
20
21
22
胸导联
◆ 胸导联（chest leads）属 单极导联，包括V1~V6导联。检测之正电极 应安放于胸壁固定的部位，另将肢体导联3 个电极各串一5ko电阻，然后将三者连接起 来，构成“无干电极”或称中心电端 （central terminal）。如此连接可使该 处电位接近零电位且较稳定，故设为导联 的负极。
心电图的原理及导联方式
作者：6--408
心电图产生原理
◆心脏各部分在兴奋过程中出现的生物电活 动，可通过心脏周围的导电组织和体液传 到体表。将测量电极置于体表的一定部位， 即可引导出心脏兴奋过程中所发生的电变 化，这种电变化经过一定的处理后记录到 特殊的记录纸上，便成了心电图。
2
心电图的物理原理
33
谢谢！
注：胸前导联使用碗状电极吸附。
24
胸导联位置示意
25
胸导联的导联轴
26
胸导联的连接方式图
31
32
检查意义
在于：用于对各种心律失常、心室心房肥大、 心肌梗死、心率异常、心肌缺血、电解质紊 乱（对血钾不正常变化有快速直视的临床参 考意义）、心衰等病症检查，可用于床边24 小时监视病人心脏功能。
7
额面六轴系统
◆为便于表明6 个导联轴之间的方向关系， 将I、II 、III导联的导联轴平行移动，使 之与aVR 、Avl、aVF 的导联轴一并通过坐 标图的轴中心点，便构成额面六轴系统 （hexaxial system）
8
额面六轴系统
9
肢体导联系统—反映额面情况
10
胸前导联—反映横面情况
11
4
心电图机
5
导联轴
某一导联正负极之间假 想的联线，称为该导联的 导联轴。
6
常见肢体导联
◆肢体导联（lead leads）包括标准导联I 、 II、III及加压单极肢体导联aVR 、aVL 、 aVF .标准导联为双极肢体导联，反映其中 两个肢体之间电位差变化。加压单极肢体 导联属单极导联，基本上代表检测部位电 位变化。肢体导联电极主要放置于右臂 （ R ）、左臂（L）、左腿（F ），连接 此三点即成为所谓Einthoven 三角。
注：下肢两电极可置于同一侧，但电极板不能相互接触，处于隔离状态即 可。
上述连接方式可使I、Ⅱ、Ⅲ、aVR、aVL、aVF导联成立
12
标准导联
◆导联是标准导联，亦称双极肢体导联，反 映两个肢体之间的电位差。
13
标准导联的导联轴（Einthoven 三角）
参p108例5-3
14
标准（双极）导联
Ⅰ
15
Ⅱ
16
Ⅲ
17
加压单极导联
◆将探查电极放在标准导联的任一肢体上， 而将其余二肢体上的引导电极分别与5000 欧姆电阻串联在一起作为无关电极。这种 导联记录出的心电图电压比单极肢体导联 的电压增加50%左右，故名加压单极肢体导 联。根据探查电极放置的位置命名，如探 查电极在右臂，即为加压单极右上肢导联 （aVR），在左臂则为加压单极左上肢导联 （aVL），在左腿则为加压单极左下肢导联 （aVF）。
