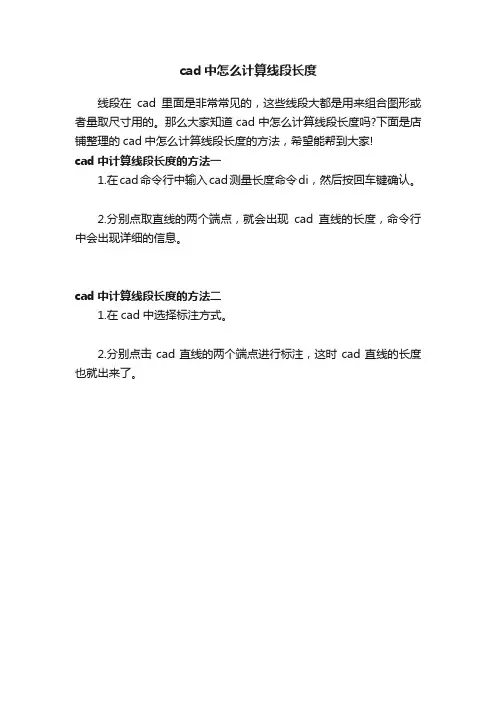

线段在cad里面是非常常见的，这些线段大都是用来组合图形或者量取尺寸用的。
那么大家知道cad中怎么计算线段长度吗?下面是店铺整理的cad中怎么计算线段长度的方法，希望能帮到大家!
cad中计算线段长度的方法一
1.在cad命令行中输入cad测量长度命令di，然后按回车键确认。
2.分别点取直线的两个端点，就会出现cad直线的长度，命令行中会出现详细的信息。
cad中计算线段长度的方法二
1.在cad中选择标注方式。
2.分别点击cad直线的两个端点进行标注，这时cad直线的长度也就出来了。
cad统计多条多线段总长度的方法
cad统计多条多线段总长度的方法在计算机辅助设计（CAD）中，统计多条多线段的总长度非常常见且必要。
这样的计算可以帮助工程师、设计师等专业人员准确地估计材料的使用量、工程的成本以及优化设计。
这篇文章将介绍几种常用的方法来统计多条多线段的总长度。
1.直接计算线段长度：最简单的方法是直接计算每条线段的长度，然后将它们相加得到总长度。
在CAD软件中，可以使用相应的命令来测量单条线段的长度，例如“length”命令。
重复这个过程将所有线段的长度相加即可得到总长度。
这种方法在线段不太复杂、数量较少的情况下非常方便。
然而，对于大量线段的处理，手动计算每条线段的长度将会非常耗时且容易出错。
2.使用CAD工具测量：现代CAD软件通常提供了一些工具来快速测量多线段的总长度。
例如，AutoCAD软件提供了“Measuregeom”命令，可以同时测量多个线段的总长度。
用户只需选择多个线段，该命令会即时给出它们的总长度。
这种方法比手动计算更快捷且更准确，适用于数量比较多且复杂的线段。
3.使用Lisp或脚本编程：在一些CAD软件中，如AutoCAD，用户可编写Lisp或脚本程序来自动化统计多线段的总长度。
用户只需编写一个循环，遍历所有线段，并将它们的长度累加起来，得到总长度。
这种方法非常适合处理大量线段的情况。
同时，编程还可以加入其他的判断条件，比如只统计某一种类型的线段。
通过编程，可以将统计多线段总长度的过程自动化，提高工作效率并减少出错的可能性。
4.使用插件或应用程序：除了自己编程外，还可以使用第三方开发的插件或应用程序来统计多线段的总长度。
这些工具通常会集成到CAD软件或作为独立工具提供，可以通过菜单或命令来使用。
这些工具通常支持批量处理多条线段，并提供了更多的选项和功能，如选择性统计、忽略缺口等。
通过使用这些插件或应用程序，用户可以更加高效地完成多线段总长度的统计。
总结起来，统计多条多线段总长度的方法有多种，选择适合自己的方法取决于线段的数量和复杂程度，自己的技术水平以及所使用的CAD软件的功能。
如何快速统计多条线段的长度和？
如何快速统计多条线段的长度和？我们在AUTOCAD制图过程中，常常会遇到需要测量统计线段长度的问题。
其中就包括测量统计多条线段的长度和。
这些线段相交与否都不影响我们的测量统计。
今天⼩编就给⼤家分享⼀种⾮ 常好⽤的统计⽅法，能够快 速统计多条线段的长度和。
我们需要加载CAD⼯具箱来辅 助操作。
具体演⽰操作如下：打开CAD图纸我们先运⾏AUTOCAD制图软件，进⾏如下操作：1.点 击菜单栏⾥“A”标识，在下拉列表⾥，选择“打开-打开⼀个⽂件”选项按钮。
2.打开⼀张我们需要测量统计多条线段长度和的CAD图纸。
调⽤CAD⼯具箱之后在AUTOCAD制图软件⾥，我们进⾏如下操作：1.在命令⾏⾥输⼊“ap”命令字符，加载CAD⼯具箱插件到AUTOCAD软件中。
2.然后，在命令框中输⼊”xj”命令字符，调⽤CAD⼯具箱来辅 助使⽤。
统计功能-长度统计1.在CAD⼯具箱v1.0.1弹窗⾥，我们点 击“统计功能”选项按钮，进⼊“统计功能”次弹窗，然后点 击“长度统计”选项按钮。
2.这时命令框会显⽰“请选择需要统计长度的线段”的命令字符，光标会显⽰“选择对象：”的指⽰。
统计任意⼀条线段的长度1.我们移动光标选中需要统计长度的线段，然后点 击“Enter”键确 定即 可。
2.这时候会弹出“长度统计”次弹窗，显⽰选择的线段长度统计为36毫⽶，约等于0.04⽶。
统计多条线段的长度和1.我们移动光标选中需要统计长度的线段，然后点 击“Enter”键确 定即 可。
2.这时候会弹出“长度统计”次弹窗，显⽰选择的线段长度统计为82毫⽶，约等于0.08⽶。
插 ⼊统计长度标识1.在“长度统计”次弹窗⾥，我们点 击右侧的“插 ⼊”按钮，按照命令指⽰，移动光标指 定⽂字的中间点。
2.指 定好⽂字中间点的位置后，点 击⼀下⿏标左键确 定即 可。
这时候，统计多条线段的长度和就会标识出来。
以上就是在AUTOCAD制图软件⾥调⽤CAD⼯具箱，快 速统计多条线段的长度和的具体演⽰操作。
CAD中如何测量多个连续线段长度？
CAD中如何测量多个连续线段长度？在网上发现有不少人问类这样问题，也有不少文章讲这个问题，方法基本差不多，例如沿线段画多段线（PL），或者用多段线编辑（PE）命令将多条线段转成连续的多段线，然后通过LIST或属性框获取多段线的长度。
这种方法确实比较简单，大家通常能想到，这里就不再详细介绍了。
实际上CAD高版本已经考虑了这种需求，在查询距离的命令中加了选项，利用DIST(DI)命令就可以完成多个连续距离的测量，具体操作如下：1、输入DI命令，首先根据提示捕捉确定第一点。
确定完第一点后，注意命令行提示，可以看到CAD高版本增加了一个：多个（M）选项。
2、输入M，回车。
我们会看到有多了很多选项，如圆弧(A)/长度(L)/放弃(U)/总计(T)。
3、如果只是测量连续的直线段，我们依次捕捉连续直线的端点，选完最后一点后回车即可。
我们可以看到软件会自动累加距离，操作提示如下：指定第一点:指定第二个点或[多个点(M)]: m指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)]<总计>:距离 = 4796指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:距离 = 11395指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:距离 = 13413指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:距离 = 13413假设我们不想将这些线段转换成多段线，或者这些连续距离并不是由首尾相连的线段构成的（也就是无法直接转换成PL线），可以用上面介绍的方法。
CAD高版本的距离查询(DI)命令在输入M选项后，我们可以看到选项与多段线（PL）类似，如[圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]，就是去掉了宽度选项，增加了一个总长选项，使用方法也跟PL线的参数也类似。
cad多条线的总长度最简单的方法
cad多条线的总长度最简单的方法嘿，朋友们！今天咱就来聊聊 cad 里怎么算多条线的总长度，这可
是个超实用的小技巧哦！
你想想，要是一根根线去量长度，那得费多大劲啊，简直就像大海
捞针一样困难！但咱有简单的办法呀！就好像你要找一堆糖果里所有
糖果的总数，总不能一个一个去数吧，那得数到啥时候呀！
在 cad 里，其实有个特别方便的功能，就像一把神奇的钥匙，能一
下子打开这个难题的大门。
咱先选中要计算长度的那些线，然后呢，
在命令行里输入一个命令，嘿，就像变魔术一样，总长度就出来啦！
这可比你费劲巴拉地一根根线去量快多了吧！
这就好比你要算一群人年龄的总和，要是一个个去问，那多麻烦呀，但要是有个魔法机器，一下子就能告诉你答案，那多爽呀！cad 里的这
个方法就是这样的魔法呀！
你说，这多简单呀，不用费太多脑筋，就能轻松搞定。
而且这个方
法还特别准确，不会出错哦！就像你走路，走得稳稳当当的，不会摔
跤一样。
咱再想想，如果没有这个简单的方法，那得花多少时间和精力呀，
说不定还会算错呢！那可就糟糕啦，就像你本来要去一个地方，结果
走错路了，多耽误事儿呀！
所以呀，学会这个 cad 多条线总长度的最简单方法，真的是太重要啦！它能让你在工作或者学习中事半功倍，就像有了一双翅膀，能让你飞得更高更远！
不管你是 cad 的新手还是老手，都一定要掌握这个方法哦，它能让你的操作更加高效，更加便捷！别再去用那些麻烦的办法啦，赶紧试试这个简单又好用的方法吧，你一定会爱上它的！相信我，没错的！。
cad怎么快速查看图纸中线段的长度和宽度
CAD怎么快速查看图纸中线段的长度和宽度在CAD设计中，了解图纸中线段的长度和宽度是非常重要的。
在一些情况下，我们需要精确测量线段的长度和宽度，以确保设计的准确性。
幸运的是，CAD软件提供了多种方法来快速查看和测量线段的长度和宽度。
本文将介绍几种常用的方法，并向您展示如何在CAD中进行操作。
方法一：使用CAD中的测量工具绝大多数CAD软件都提供了内置的测量工具，使您能够快速测量线段的长度和宽度。
以下是使用测量工具来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
2.在工具栏或菜单栏中找到“测量”或类似的选项。
3.选择“测量线段”或类似的选项。
4.在图纸中单击要测量长度的线段的起点和终点。
CAD软件将显示线段的长度。
在某些CAD软件中，您还可以通过拖动测量工具来测量线段的宽度。
要这样做，您只需将测量工具从一个线段的边界拖动到另一个线段的边界，并查看CAD软件提供的宽度测量结果。
方法二：使用CAD中的属性编辑器另一种快速查看线段长度和宽度的方法是使用CAD软件中的属性编辑器。
属性编辑器通常用于查看和编辑图形对象的属性，例如线段的长度和宽度。
以下是使用属性编辑器来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
2.选择您要查看属性的线段。
您可以单击线段来选择它，或者使用选择工具框选多个线段。
3.在工具栏或菜单栏中找到“属性编辑器”或类似的选项，打开属性编辑器窗口。
4.在属性编辑器窗口中，您可以找到线段的长度和宽度属性，并查看其数值。
请注意，不同的CAD软件在属性编辑器的外观和功能方面可能有所不同。
但是，无论使用哪种CAD软件，您都应该能够在属性编辑器窗口中找到有关线段长度和宽度的信息。
方法三：使用CAD中的命令行工具对于熟悉命令行工具的CAD用户来说，您还可以使用CAD软件中的命令行工具来快速查看线段的长度和宽度。
以下是使用命令行工具来实现的一般步骤：1.打开您的CAD软件，并加载您的图纸文件。
CAD测量连续线段长度的简单办法
测量CAD图中多条线段长度的简单办法由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。
1.利用PL命令测量多条线段长度：使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。
2.利用PE命令测量线段多条线段的长度：输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O 将闭合打开。
此时所有欲测量的线段已经连接为一条多线段，再输入 li(list)，就可以看到线段的总长度和该线段区域的面积了。
附录：需要熟记的CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放AA: 测量区域和周长(area)AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作。
(整理)测量CAD面积和长度的几种简单方法
测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。
一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。
2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。
二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。
3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。
