汽车中控锁简易安装图
汽车电器实训指导书-中控门锁安装方法
实训任务-中控门锁安装方法
1.实训内容及目的
1）掌握中控锁的安装方法。
2.实训器材和用具
1）奇瑞汽车一辆
2）常用工具一套、万用表一个。
3.实训注意事项
1）实训中的安全注意事项。
2）在安装时，注意工具的选择以防把螺丝拆坏。
4.实训操作步骤
1）中控锁安装
（1）拆下车门内饰板。
拆下车门内饰板（2）在合适安装中控锁的位置打孔。
打孔
（3）安装中控锁
安装中控锁
（3）安装中控锁上拉杆固定在车
门开关拉杆处。
中控锁上拉杆
（4）连接主机与中控锁的连接线。
中控锁的连接线
（5）中控锁的连接线通过车门边的护板
橡胶条隐藏。
车门边的护板
2）中控锁接线
（1）拆下方向盘下方护板找到所需的
连接线。
方向盘下方线束
（2）将中控锁控制器上的转向灯线
接到转向灯开关下方转向灯线束上
转向接线
（3）将中控锁控制器上的红色工作电源线线
接到常火线位置线束上。
黑色为控制器的搭铁
线。
中控锁控制器工作电源线
（4）将中控锁控制器上的刹车线，连接
到刹车位置线束上。
边门线连接到门控
线上。
刹车门控ACC线束连接
5.实训记录单
中控锁安装
序号安装项目安装步骤备注
1 中控锁的安装。
汽车智能控制系统安装指导说明书
一键启动主机/无钥匙进入/关窗器的找线方法1、常电电源线：正12V，在任何情况下都是12V，用万用表黑笔接地，红笔测，是12V的是常电线。
2、接地线：负-，在任何情况下都是负极，简称车身搭铁线。
3、ACC：用万用表黑笔接地，红笔测，钥匙打到ACC时是12V的是AC C线。
关闭钥匙后，这条线没任何反应为0V。
4、ON1线：用万用表黑笔接地，红笔测，钥匙打到ON挡时是12V的是ON1线。
（此线在点火过程中也是12V）。
关闭钥匙后，这条线没任何反应为0V。
5、ON2线：用万用表黑笔接地，红笔测，钥匙打到ON挡时是12V，点火时是0V的是ON2线。
（此线在点火过程中0V，点火启动后也是12V）。
关闭钥匙后，这条线没任何反应为0V。
6、点火启动线：用万用表黑笔接地，红笔测，钥匙打到ON时是0V，点火时是12V，点火成功后是0V。
关闭钥匙后，这条线没任何反应为0V。
7、发电机输出信号线：用万用表黑笔接地，红笔测，钥匙打到ON时是0-3V，点火成功后是12V。
关闭钥匙熄火后，这条线没任何反应为0V。
8、刹车线：在不插钥匙的情况下，用万用表黑笔接地，红笔测，踩刹车时有12V，松开刹车0V。
有些车要插钥匙才有信号，此种车请改接一年刹车开关的输入线到常电12V线。
9、中控锁触发方式及连线的判断：9.1负触发方式的判断：用测试笔固定夹一端接地（搭铁）。
触笔一端触试中控锁的两条控制线，中控锁若工作，该两条线是中控锁的负触发控制线。
9.2正触发方式的判断：用测试笔固定夹一端接电源，触笔一端触中控锁的两条控制线，中控锁若工作，该两条线是中控锁的正触发控制线。
9.3 正、负触发方式的判断：若用上面两种方法去判断中控锁都正作，这是正负触发方式。
9.4 单线串联负触发方式的判断：用电笔测只有一条线下锁，再找没有开锁线，而且剪断这根线会开锁。

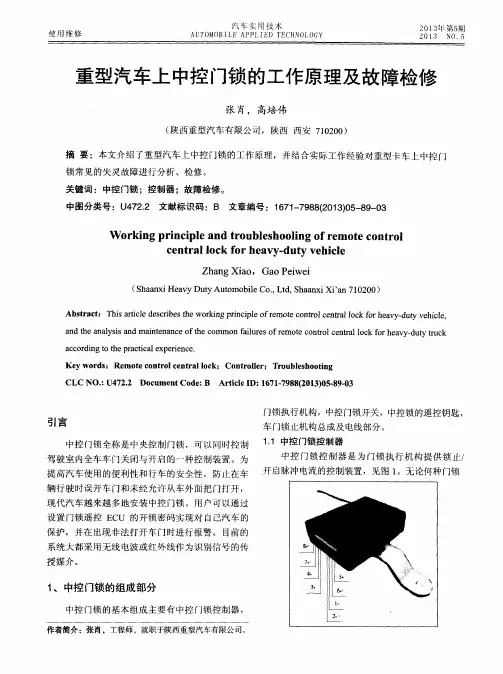

重型汽车上中控门锁的工作原理及故障检修
